超弹性材料里的"D值"到底管什么用？搞错了仿真结果会失真吗？

有限元仿真超弹性材料Abaqus橡胶仿真材料参数

预计阅读 8 分钟

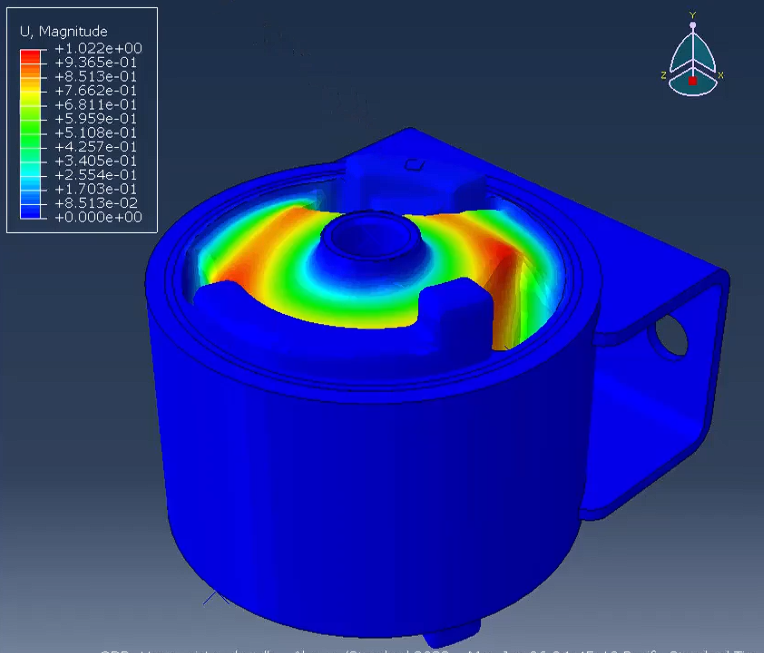

做橡胶密封件仿真的同学，可能遇到过这种情况：材料卡片里有一堆 C_ij 参数，填完之后还有一列叫 D_i（或 d_i）的东西，不知道填多少，随手填了个 0 或者复 制了网上的某个值，结果仿真跑出来体积变化离谱，或者求解直接不收敛。

这个 D 值，说小不小——它直接决定了材料在仿真里"能不能被压缩"。搞错一个数量级，应力云图就开始骗人了。今天就把这个参数掰开了讲清楚。

先从应变能密度函数说起

超弹性材料（橡胶、硅胶、生物软组织等）的本构关系，都是通过应变能密度函数 W 来描述的。对于近似不可压缩的材料，这个函数可以拆成两部分：

应变能密度分解

其中 W_d 是偏量部分（描述形状变化），W_v 是体积部分（描述体积变化）。I₁、I₂、I₃ 是三个应变不变量。

体积部分通常写成多项式形式：

体积应变能（多项式形式）

J = √I₃ 是体积比（变形前后体积之比）。

这里的 d_i，就是我们今天的主角——不可压缩性参数（Incompressibility Parameter）。

D 值的物理本质：它就是体积模量的倒数

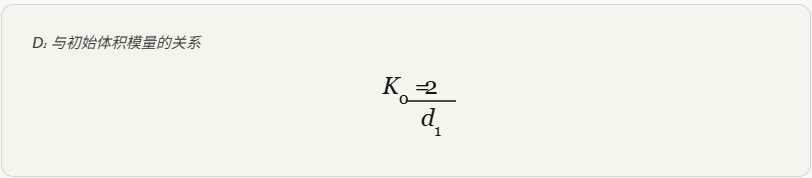

d_i 和材料初始体积模量 K₀ 之间有一个简洁的关系：

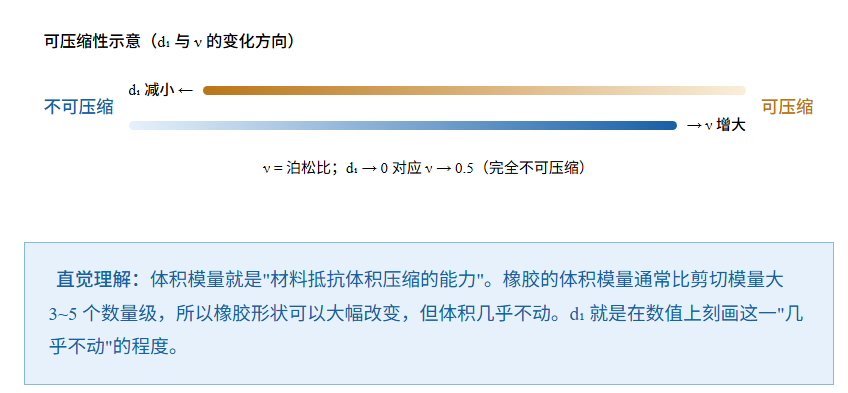

翻译成大白话：d₁ 越小，体积模量越大，材料越难被压缩；d₁ 越大，材料越容易被压缩。

仿真时 D 值怎么选？

方法一：从泊松比反推

如果手上有泊松比 ν 和初始剪切模量 μ₀，可以先算出体积模量再换算：

由泊松比计算 D₁：

K0 = 2μ0 /(1 + ν)3(1 − 2ν)，再令 d1 =2/K0

方法二：根据材料类型经验取值

注意：开孔泡沫这类高度可压缩材料，应变能密度函数的偏量与体积部分耦合严重，Neo-Hookean / Mooney-Rivlin 等标准模型已经不适用了，应该考虑 Ogden Foam 模型，它不做加法分解，而是直接处理耦合关系。

Abaqus 里的实际填写

** Abaqus 材料卡（Mooney-Rivlin，以硅胶为例） *MATERIAL, NAME=Silicone_Rubber *HYPERELASTIC,MOONEY-RIVLIN ** C10, C01, D10.30,0.08,2.0e-4** 说明： ** C10 + C01 ≈ μ₀/2，此处约 0.38 MPa ** K₀ = 2/D1 = 10000 MPa， ** 约为剪切模量的 13000 倍 → 接近不可压缩

D 值填错了，仿真会坏在哪里？

这是最核心的工程问题。根据我这些年踩过的坑，整理出三类典型症状：

症状一：D₁ 设为 0（完全不可压缩）

理论上对应 ν = 0.5，但数值上会导致体积锁死（Volumetric Locking）。用常规全积分单元时，刚度矩阵出现奇异，求解器直接报错或给出荒谬的位移。解决方案：改用杂交单元（如 C3D8H），或换成 near-incompressible 处理，给 D₁ 一个小的非零值。

症状二：D₁ 取太大（材料被"软化"）

比如把 D₁ 从 2e-4 随手改成 0.2，体积模量就从 10000 MPa 掉到 10 MPa，材料变得可压缩。橡胶密封件在静压工况下会出现体积明显缩小的假象，接触力偏低，密封性评估完全失真。我见过有工程师因此得出"密封设计合格"的错误结论。

症状三：多项 Dᵢ 参数处理不当

当使用高阶超弹性模型（如三阶多项式）时，会有 D₁、D₂、D₃ 多个参数。很多人只填 D₁，其余留 0。这本身没有大问题，但如果同时用了高阶 Cᵢⱼ 而体积部分只用一阶，在大变形工况下 体积应变能的描述精度会不足，Wv 与 Wd 的平衡被打破，应力分布会偏离真实值。

我的实战经验：三条落地原则

搞了这么多年橡胶仿真，总结了三条拿来就能用的原则：

• 默认先设 D₁ = 2e-4 MPa⁻¹

  （对应 K₀ ≈ 10000 MPa），适用于绝大多数工业橡胶，误差可控。

• 必须用杂交单元配套

  只要 D₁ 小于 1e-2，就应该用 C3D8H / C3D10H，否则锁死风险很高。这不是可选项。

• 有条件就做体积压缩实验

  用三轴压缩或液压试验机测出体积模量，从根源上确定 D₁，比经验估值可靠一个量级。

快速自检：把 D₁ 代入 K₀ = 2/D₁，算出来的 K₀ 应该比你的初始剪切模量2*（C10+C01）大 1000 倍以上，否则材料可压缩性可能被过高估计了。

写在最后

D 参数的问题，本质上是"材料不可压缩性在数值模型里如何量化"的问题。它不起眼，但填错了，整个仿真的物理意义就塌了一半。

很多工程师第一次做橡胶仿真时对它一知半解，这很正常——材料手册里根本不会告诉你这个数。希望今天这篇文章能帮你建立起正确的直觉：D₁ 小 → 不可压缩 → 像真实橡胶；D₁ 大 → 可压缩 → 偏离现实。

你在做橡胶、硅胶或软组织仿真时遇到过哪些坑？欢迎在评论区留言，我看到都会回复。
