大家好,我是EE小新。
前2天聊了DK、DF、阻抗匹配、过孔,今天再聊另一个很容易被忽略的东西--回流路径。
在高速 PCB 设计里,很多人盯着信号线本身看得很仔细:线宽多少、间距多少、阻抗是不是对、过孔有没有少打。
还有一个特别容易忽略的,看不见的东西:回流路径。

很多人画 PCB 的时候,习惯把注意力放在信号线本身。
但从电流的角度看,信号从发送端出去之后,必须通过某条路径回到源端,才能形成完整闭环。
也就是说:
信号不是单独存在的,它一定带着回流一起工作。
你画出来的是一条线,真正参与工作的,是一个“信号 + 回流”组成的电流环路。
这个环路设计得好不好,直接决定了:
所以,高速设计里,不能只看“线怎么走”,还要看“回流怎么走”。
为什么回流路径这么关键?
因为它直接影响环路面积。

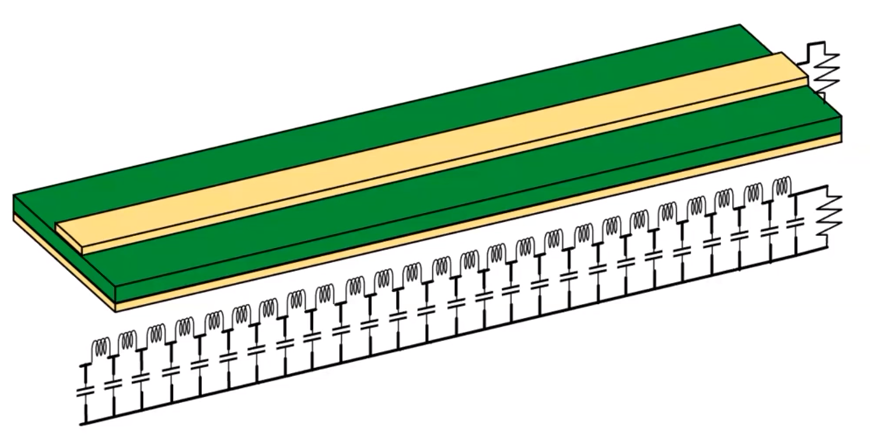

而环路面积一大,电感就会跟着变大。

在低速电路里,这种变化可能不明显;
但在高速电路里,电感的影响会被迅速放大,最后表现出来的就是:
换句话说,回流路径一旦不连续,高速信号就很容易“看起来能跑,实际上很差”。
这里有一个特别容易被误解的点。
很多人会觉得,电流总是走最短路径。

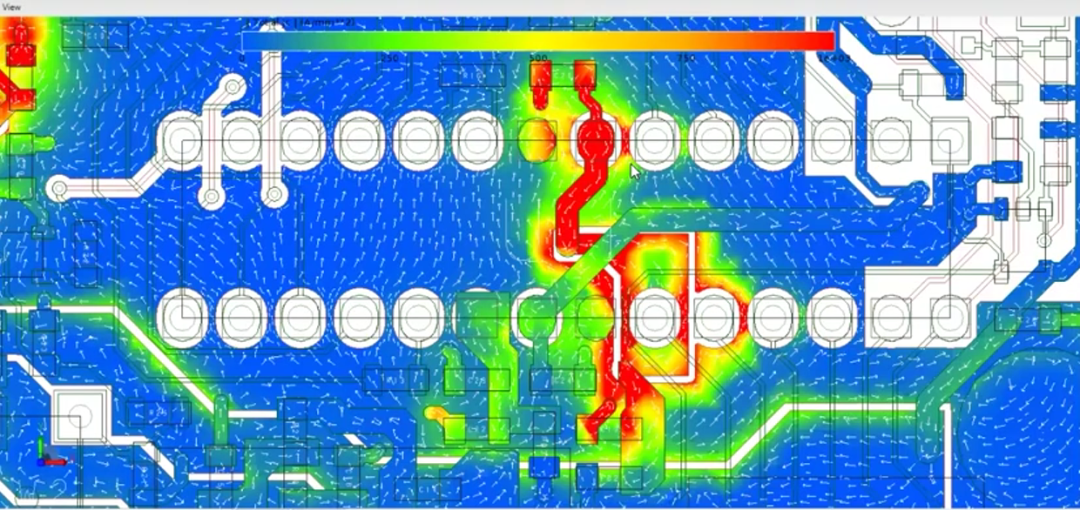

其实更准确地说,在高频条件下,回流电流会优先选择最低阻抗路径。
通常这个路径,就是:
紧贴信号线下方的参考平面
为什么?
因为这样可以让回路面积最小、环路电感最低。
高频下,电流更在意的是“回路有多大”,而不是“几何上有多短”。
所以,如果你的高速信号下面有完整参考平面,回流电流通常会老老实实跟着信号走;
但如果参考平面断了,或者中间有缝隙,它就只能绕路。
一绕路,问题就开始了。
在高速 PCB 里,有几种很常见的“回流杀手”。
这是最典型的问题之一。

比如高速线从一个地区域跨到另一个地区域,中间有分割、缝隙或者开槽。
这时回流电流没法直接返回,只能绕远路。
如果信号线下面没有连续地平面,回流电流就找不到最优路径,只能散开走。
这会让原本应该很“紧凑”的回路,变得又大又乱。
信号过孔换层本身没问题,问题在于:
如果参考平面也变了,但附近没有合适的地过孔,回流路径就会被打断。
这类问题在高速接口、时钟线、DDR、SerDes 里特别常见。
去耦电容本来是给高频电流提供一个低阻抗回路的。
但如果电容离芯片太远,这个回路就会变大,去耦效果也会明显下降。
最直接的表现就是波形变差。
你可能会看到:
这些问题一旦出现,后面调试会很痛苦,因为表面看起来像是“信号参数不对”,但根源往往是回流路径设计不合理。
回路面积越大,越像天线。
高速电流一旦形成大环路,就更容易向外辐射干扰。
很多板子辐射超标,未必是“信号太快”,而是回流回得太差。

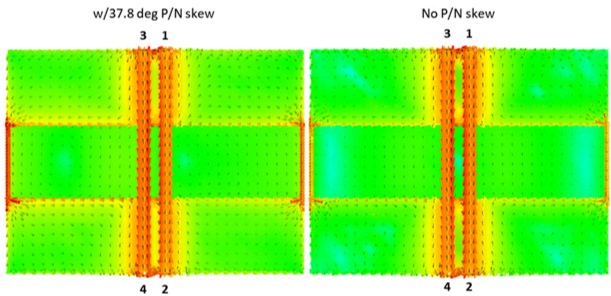

很多人以为差分信号只要两根线对称就没问题。
但实际上,如果两根线周围的参考环境不一致,或者回流路径不对称,差分信号也会失衡,导致:
所以,差分对不是“画成两根平行线”就完事了,回流环境同样重要。
下面这几条,基本可以算是高速 PCB 的核心原则。
这是最重要的一条。
高速信号下面尽量保持完整的地平面,不要随意切割、开槽、分区。
只要参考平面连续,回流电流就更容易贴着信号走,环路也更小。
如果信号不得不跨层或跨区,就要提前规划好回流路径,尽量不要让它“无路可走”。
信号换层时,附近最好有地过孔,让回流能够就近切换,减少绕路。
这一步很小,但作用很大。
去耦电容不是“有就行”,而是要“放对位置”。
越靠近芯片电源脚和地回路,越能形成更小的高频闭环,去耦效果也越好。
不仅长度要匹配,周围环境也要尽量一致。
不要让一边靠近缝隙,另一边靠近完整平面。
真正成熟的高速设计,不是只盯着信号线,而是从“电流怎么走、怎么回来”的角度去看整张板子。
这是一个非常重要的思维升级。
这是高速电路里最值得记住的一句话:
很多信号问题,真正的根源不是“走线不够漂亮”,而是“回流不够顺”。
所以,当你看到波形异常、EMI 超标、串扰严重、接口不稳定的时候,别急着只改线长、改阻抗、改终端。
先问自己一个问题:
这条信号的回流路径,连续吗?完整吗?低电感吗?
如果答案是否定的,那你很可能已经找到问题的根源了。
