你以为只是打了个孔，其实信号已经开始反射了
大家好，我是EE小新。
昨天聊了DK、DF和阻抗匹配，今天再聊另一个很容易被忽略的东西——过孔。
过孔看起来只是 PCB 上的一个小孔，但在高速信号眼里，它并不“简单”。
先说结论：过孔为什么危险？
如果用一句话概括：过孔会破坏传输线的连续性，从而导致反射、损耗和波形劣化。
这句话听起来有点抽象，拆开来看其实很简单：
走线本来是一个相对连续、稳定的传输环境 但一旦进入过孔，信号的传播环境就变了 阻抗会发生变化 回流路径可能被打断 高速边沿会在这里产生反射
过孔是什么？
从结构上说，过孔就是 PCB 中用来连接不同层铜箔的金属化孔。
它的作用很明确：
实现不同层之间的电气连接 支持多层板布线 在层间切换信号
但在高速设计里，过孔不只是“打通上下层”这么简单。
它本质上已经成为传输通道的一部分，也就是说，它会参与信号传输。
既然参与了传输，它就不是完全“透明”的。
它会带来额外的寄生参数：
寄生电感
寄生电容
附加损耗
阻抗不连续
而这些，正是高速信号最不喜欢的东西。
过孔为什么会影响阻抗？
在理想情况下，PCB 走线应该尽量保持稳定的特性阻抗。
但一旦经过过孔，信号从一层转到另一层，周围的电场和磁场分布都会变化。
这会导致什么？
1. 寄生电感增加
过孔金属化孔本身有长度，也有一定的电流路径。这就相当于给信号串入了额外电感。
2. 寄生电容存在
过孔铜壁和周围参考平面之间会形成电容，这个电容又会进一步改变局部阻抗。
3. 阻抗发生突变
当原本连续的传输线在过孔处突然“变形”，它的等效阻抗就不再和前后走线完全一致。
而高速信号最怕的，就是这种阻抗不连续。
阻抗一变，反射就来了。
反射是怎么产生的？
高速信号在传输线上，本质上是一种电磁波。
当它从一个阻抗环境进入另一个不同阻抗环境时，信号不会“全盘接受新环境”，而是会有一部分继续前进，另一部分反射回来。
反射系数可以写成：
Γ = (ZL - Z0) / (ZL + Z0)
其中：
Γ：反射系数
ZL：负载阻抗
Z0：特性阻抗
如果过孔导致局部阻抗变化，那么反射就不可避免。
反射会带来什么后果？
过冲 下冲 振铃 波形畸变 采样错误 误码率升高
尤其是信号边沿越快，问题越明显。因为边沿越快，信号频谱越宽，对阻抗变化越敏感。

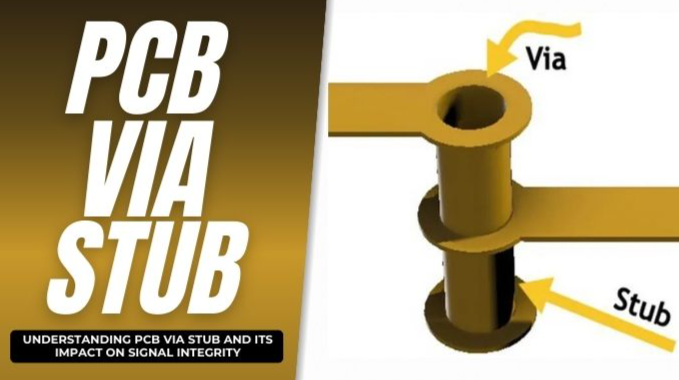

Stub：过孔里最容易被忽略的坑
如果说寄生电感和电容是过孔的“先天问题”，那么stub就是过孔里最常见的“隐形杀伤”。
什么是 stub？
Stub 指的是信号通过过孔后，未被使用的那一段残余孔段。
比如信号从顶层走到某一内层，但过孔却是贯通孔，那么多出来没用到的孔段，就会形成 stub。
为什么 stub 危险？
因为它会像一个“小天线”或者“谐振支路”一样，对高速信号产生影响。
特别是在高频下，stub 会引起：
额外反射 谐振 高频衰减 眼图恶化
对于高速接口来说，stub 不是“多了一点点材料”，而是实打实的信号完整性问题。
为什么高速信号对过孔这么敏感？
因为高速信号不是“慢慢变化”的，它的上升沿和下降沿非常快。
边沿越快，意味着：
信号的高频成分越多 对阻抗变化越敏感 对结构不连续越敏感 对回流路径越敏感
也就是说，哪怕你的工作频率看起来不算特别高，只要边沿足够快，过孔就可能成为问题源。
所以很多工程师会误以为：
“我这条线只是 100MHz，不会有问题吧？”
但实际上，真正决定问题严重程度的，不只是频率本身，还有信号边沿速度。
回流路径被破坏，比你想的更麻烦
很多人只关注信号怎么走，却忽略了回流电流怎么走。
实际上，高速信号之所以能稳定传输，靠的不只是“信号线”，还包括它下方或旁边的回流路径。
在理想情况下，回流电流会沿着参考平面，紧贴信号路径返回。
这样回路面积小，辐射也小，信号完整性也更好。
但如果过孔让信号层发生切换，而参考平面又没有连续跟上去，那么回流路径就可能被迫绕路。
这会导致：
回路面积变大 寄生电感增加 EMI 风险上升 信号质量变差
所以，很多时候过孔的问题，不只是“信号怎么过去”，而是“回流怎么回来”。
哪些场景下过孔问题最明显？
过孔不是所有场景都一样危险。以下这些情况，尤其要小心：
1. 高速串行接口
PCIe USB 3.x SATA SerDes
这类接口边沿快、频率高，对过孔非常敏感。
2. DDR 存储接口
DDR 走线通常对时序和阻抗一致性要求都很高。
过孔过多、stub 过长、层间切换不合理，都会影响时序裕量。
3. 差分对
差分信号不仅要看单线阻抗，还要看两根线之间的对称性。
如果过孔设计不对，会导致差分失配，影响共模噪声和眼图表现。
4. 长距离跨层布线
只要需要多次层切换，过孔累积效应就会更明显。
一个过孔也许问题不大，多个过孔叠加起来，影响就会很明显。
怎么减轻过孔带来的问题？
虽然过孔不能完全消灭，但可以优化。
1. 尽量减少过孔数量
能不换层就不换层，能少换层就少换层。
过孔越少，信号越干净。

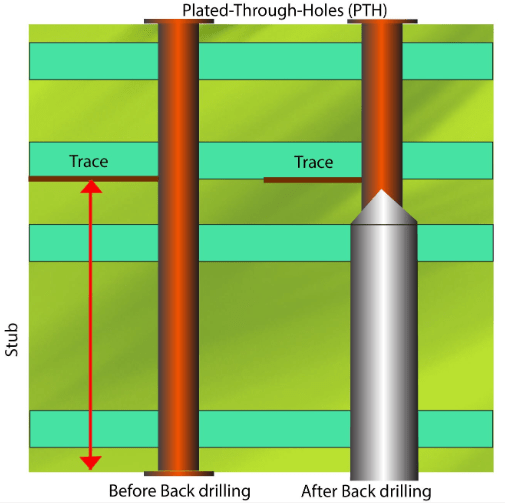

2. 缩短 stub
如果必须使用贯通孔，可以考虑：
控制板厚 使用背钻（backdrill） 采用盲孔、埋孔
这样可以减少未使用孔段带来的影响。
3. 保证回流路径连续
信号换层时，要尽量保证参考平面也连续跟随。否则回流路径一断，信号质量就会明显变差。
4. 注意差分对对称性
差分对的两个过孔布局要尽量对称，避免额外的失配和偏斜。
5. 控制过孔尺寸和结构
过孔孔径、焊盘大小、抗焊层开窗等，都会影响局部阻抗。
这些参数不能随便拍脑袋定。
为什么很多工程问题最后都落到过孔上？
因为过孔的位置很“关键”。
它常常出现在：
层间切换点 连接器附近 BGA 扇出区域 高速器件引脚附近
这些地方本来就是信号最容易出问题的区域。
再加上过孔本身会引入寄生效应，所以它很容易成为整条链路里的薄弱点。
工程上应该怎么理解过孔？
你可以把它理解成一句话：
过孔不是简单的“连接件”，而是传输线的一部分。
既然它是传输线的一部分，就必须按照高速信号的规则来设计，而不是按照普通电气连接的思路来处理。
总结
过孔之所以会成为高速 PCB 的隐形杀手，核心原因就几个：
它会造成阻抗突变 它会引入寄生电感和寄生电容 它会形成 stub 它会破坏回流路径 它会在高速边沿下放大反射和损耗
如果你把过孔处理好了，很多信号完整性问题其实已经解决了一大半。
