固定铰接和可动铰接对梁挠度的影响（仿真实战）

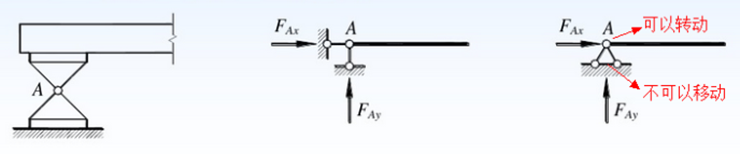

固定铰支座，只有转动自由度，不能移动。

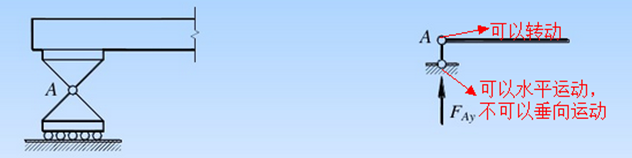

可动铰支座，除了有转动自由度，还可以移动。



针对单根梁。

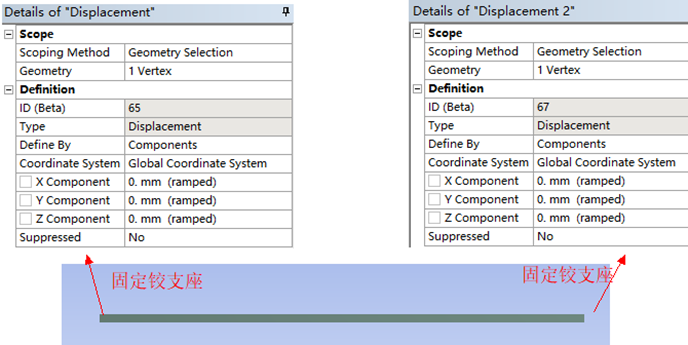

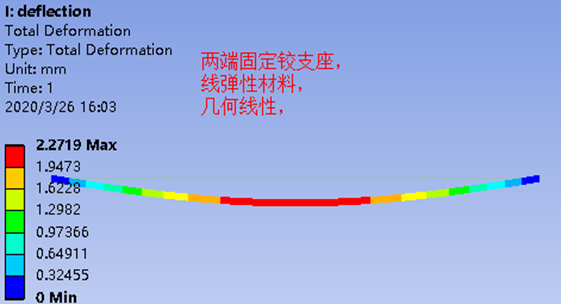

一）两端固定铰支座，几何线性分析：

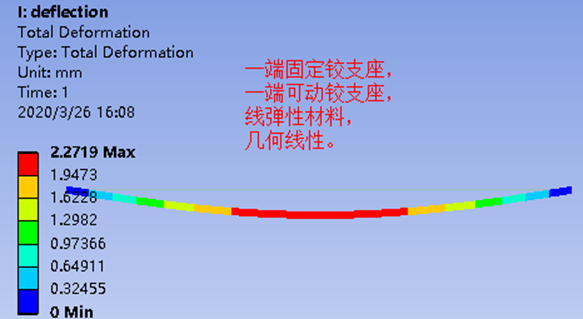

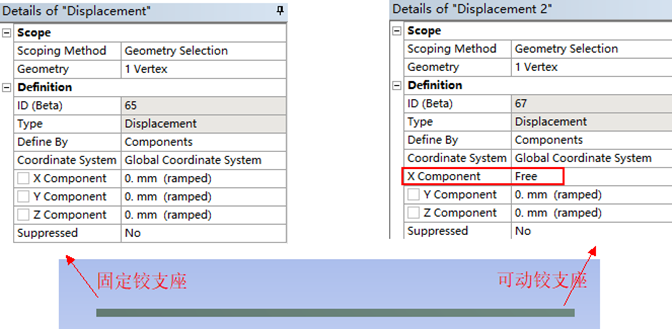

二）一端固定铰支座，一端可动铰支座，几何线性分析：





结论：以上两个分析表明，可动铰支座与固定铰支座，不影响挠度结果。

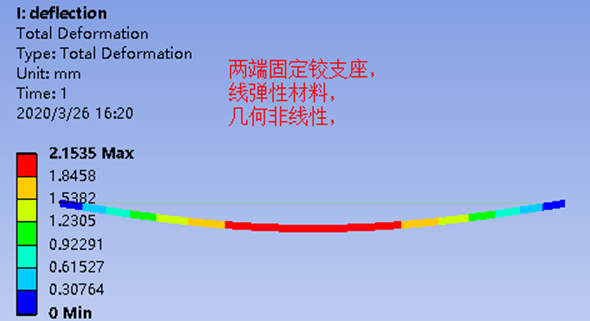

两端固定铰支座，几何非线性分析：

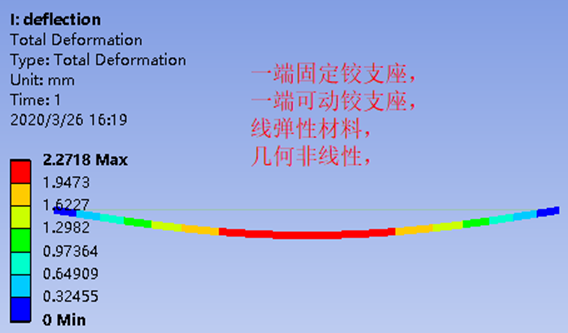

一端固定铰支座，一端可动铰支座，几何非线性分析：



结论：以上两个分析表明，在几何非线性分析条件下（针对大挠度弹性问题），一端固定铰支座和两端都是固定铰支座，挠度结果有明显差异。

这不是计算误差，而是方法差别。

最终总结：

1）固定铰支座和可动铰支座虽然是不一样的支座形式，但是在小挠度问题中，并不影响挠度的求解结果。

2）对于大挠度问题，在几何非线性分析中，固定铰支座由于不能纵向移动，所以挠度求解结果会比可动铰支座要小。当然，根据直觉，肯定也是这样。
