导出DWG 格式没有折弯线？全环境实操级档案它来了！！！！！

1. 打开钣金，展开左侧特征树【平板型式】；

2. 找到下级【折弯线】，右键→解除压缩（灰色压缩状态是故障根源）；

3. 右键【平板型式】→输出到DXF/DWG，选择保存路径；

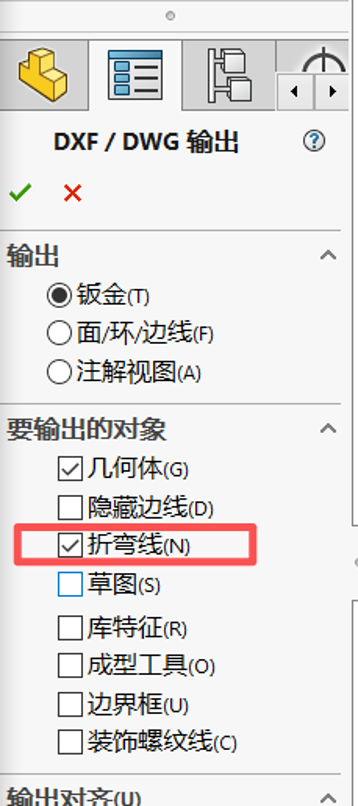

4. 在左侧DXF输出面板：

- 导出类别：勾选钣金

- 要输出实体：勾选【几何体、折弯线】，其余按需选择；

5. 点击左上角√确认，预览无误后保存文件。

1. 文件→另存为，格式选DXF/DWG；

2. 点击弹窗右上角【选项】，取消勾选【启用自定义映射】（临时关闭图层映射排查）；

3. 保存后在输出面板重复：输出=钣金，勾选折弯线，确定导出。

1. 另存→DXF/DWG→选项→勾选【启用自定义映射SOLIDWORKS到DXF/DWG】；

2. 导出勾选折弯线后，弹出图层映射窗口；

3. 在映射列表找到折弯线（向上折弯、向下折弯），分别新建独立图层（如BEND_UP、BEND_DOWN）；

4. 确定保存映射配置，完成导出，CAD内折弯线自动分层显示。

①单张图纸临时处理

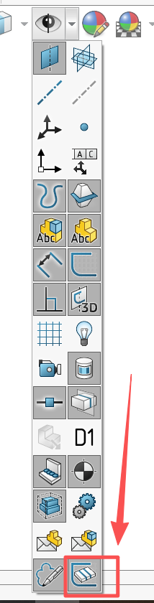

1. 打开钣金工程图，点击上方视图前导【眼睛图标（隐藏/显示项目）】；

2. 勾选查看折弯线、草图，视图内折弯线出现后再另存DWG。

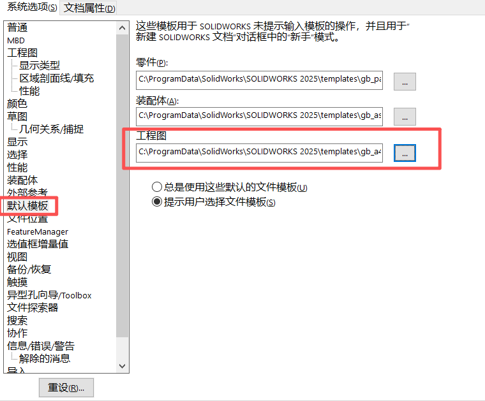

②永久修改图纸模板（一劳永逸）

1. 新建图纸，打开默认drwdot模板；

2. 眼睛菜单开启【查看折弯线】；

3. 文件→另存为，保存类型选工程图模板(*.drwdot)，覆盖系统默认模板；

1. 删除原有平板型式，重新使用基体法兰、边线法兰等钣金命令重构；

2. 重新生成平板型式，自动生成折弯线；

3. 再按方案1导出DXF。

1. 批量导出面板选择基本转换（三维直接导出），不使用合并转换；

2. 输出设置勾选【导出折弯线】，取消「隐藏折弯线」选项；

3. 合并转换报错时，打开插件配套图纸模板，开启视图折弯线显示并保存模板。
