在CAE中如何确定塑料材料的屈服点呢?

2月前浏览840

今天这篇文章,源于粉丝的留言《热塑性塑料的压力相关屈服线性 Drucker-Prager 模型完整标定指南》,系统聊聊在CAE中如何准确确定塑料材料的屈服点。不管你是刚入门的仿真工程师,还是已经在项目里踩过坑的老鸟,都能从中得到新的启发。读完后,你对Abaqus中聚合物建模的理解会提升一个层次,提升仿真精度和置信度。

一、引言:塑料“屈服”背后的工程痛点

在汽车保险杠、电子设备外壳、航空内饰件等产品设计中,塑料材料因重量轻、成本低、成型性好而大放异彩。但在有限元分析(FEA)中,它们却常常让人抓狂:应力-应变曲线没有明显的屈服平台,加载后既有弹性回复、又有粘性蠕变,还有不可逆的塑性变形。简单套用金属的屈服强度定义,往往导致仿真结果与真实试验偏差巨大——颈缩(necking)位置不对、破坏载荷预测不准,最终产品在实际使用中出现开裂或过度变形。塑料的“屈服”不是一个点,而是一个过程,涉及粘弹性(viscoelastic)粘塑性(viscoplastic)行为。

那么到底该如何确定塑料的屈服点呢?我们有一套系统解决方案:通过应变恢复试验(Strain Recovery Test)来科学分离弹性、粘性和塑性分量,从而精准定义屈服点,下面我们一步步拆解。

二、技术背景:塑料与金属行为的天壤之别

先来科普一下,让零基础的朋友也能看懂。

金属材料(如钢、铝)在拉伸时,有明显的线性弹性区 → 屈服平台 → 强化。屈服点常用0.2%偏移法定义:作一条平行于弹性模量线的直线,与曲线交点即为屈服强度。残余应变达到0.002时就算“屈服”了。

聚合物和塑料完全不同(以聚丙烯PP、聚碳酸酯PC为例):

  • 非线性粘弹性

    :即使小应变下,也有时间依赖的回复。
  • 应变软化与硬化

    :达到峰值应力后可能出现软化(necking),随后应变硬化。
  • 率相关

    :加载速率不同,曲线差异巨大。
  • 温度敏感

    :室温 vs 高温,行为天差地别。

典型应力-应变曲线显示,塑料没有清晰的“屈服点”。物性表中的屈服强度是在曲线峰值,但实际工程中,这个点对仿真指导意义有限。

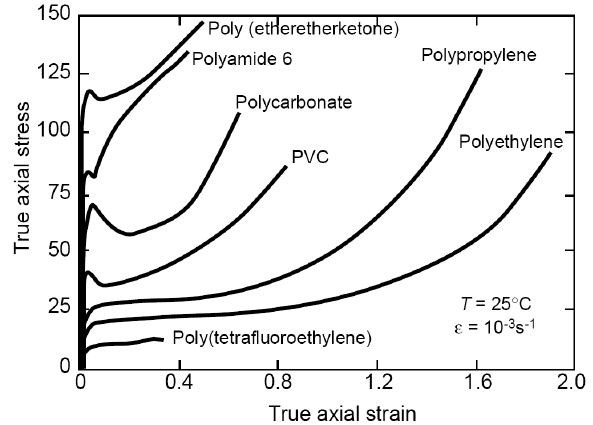

多种塑料真应力-真应变曲线对比图

三、核心内容拆解:应变恢复试验定义屈服点


接下来我们看看什么时Strain Recovery Test(负载-卸载-恢复试验)。

1. 试验原理

对试样施加不同最大应变水平,快速卸载(毫秒级),观察残余应变随时间恢复情况。恢复完全的为纯粘弹性;残留不可逆变形的部分即塑性。

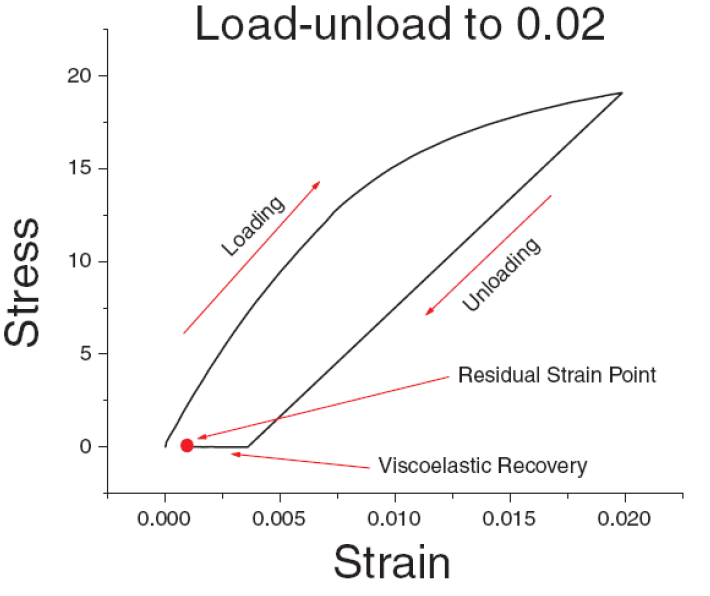

残余应变点、粘弹性恢复曲线

2. 聚丙烯(PP)实际数据案例

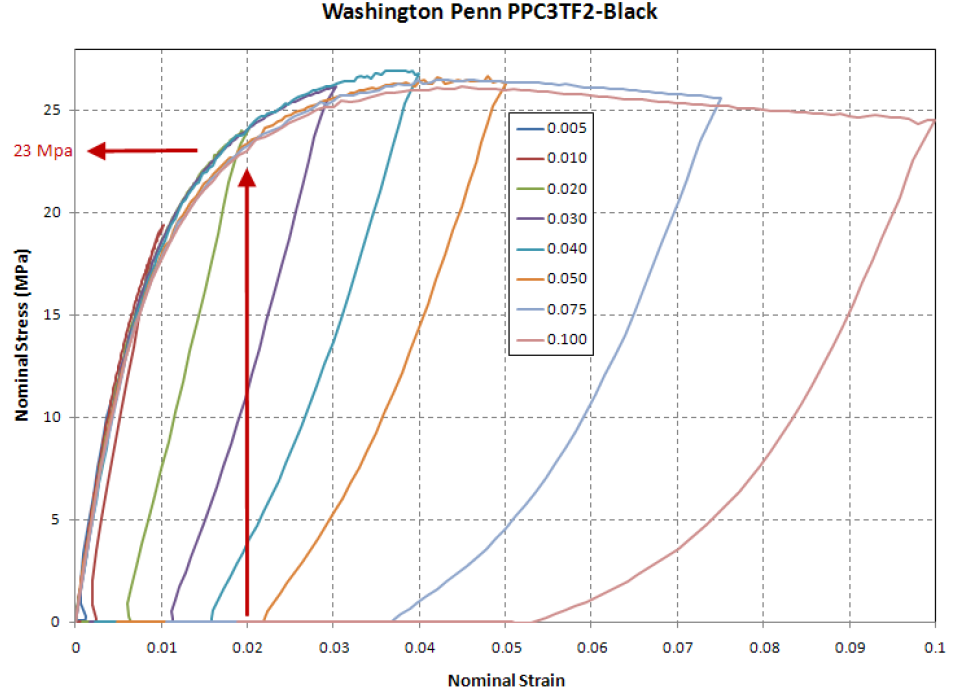

使用Axel Products的Washington Penn Talc Filled Polypropylene数据:

  • 不同应变水平(0.5%~10%)加载后卸载。
  • 2%施加应变时,残余应变开始显著出现,对应应力约23 MPa——这就是工程上可接受的屈服点

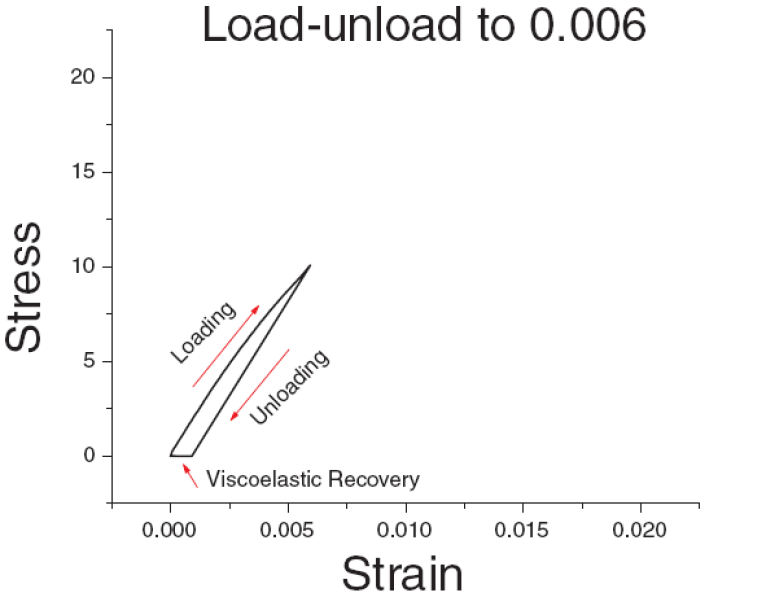

应变恢复试验示意图

通过这个方法,我们把材料行为清晰拆分为:

  • 弹性

    :即时回复
  • 粘性(Visco)

    :时间依赖回复
  • 塑性

    :永久变形


3. 在Abaqus中如何实现

  • 简单弹性-塑性模型

    :*ELASTIC + *PLASTIC。可用Abaqus/CAE校准工具“Elastic Plastic Isotropic”快速生成。但忽略粘性,精度有限。
  • Two-Layer Viscoplastic(双层粘塑性)模型

    :*ELASTIC + *PLASTIC + *VISCOUS。完美结合塑性和率相关粘性。
  • Parallel Rheological Framework (PRF)

    :更高级,支持非线性粘弹性 + 塑性(6.13+版本),可并行多个网络捕捉复杂行为。

代码块示例(Two-Layer Viscoplastic):









*Material, name=PP_TLVP*Elastic1533.88, 0.42*Plastic... (yield data)*Viscous1.0E-04, 2.0, 0.5

4. 塑料颈缩(Necking)模拟中的注意事项

颈缩由屈服曲线斜率控制:浅斜率→局部化严重;陡斜率→弥散颈缩。真实试验数据往往不够长(extensometer测平均应变),需padding工程应力-应变曲线末端,或用DIC(数字图像相关)方法获取局部真应变。

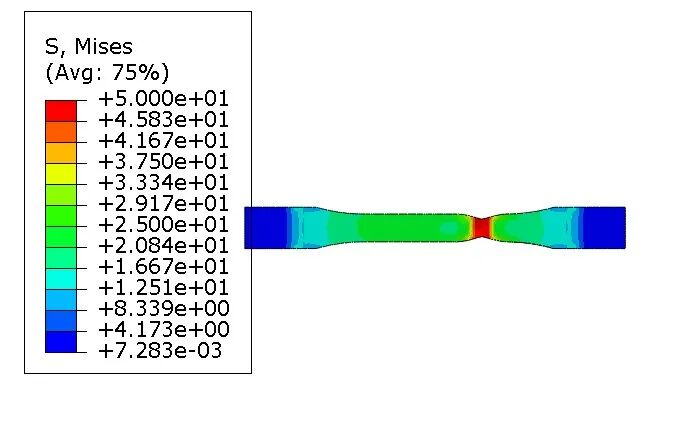

颈缩仿真云图

四、实际容易犯的错误


多年经验告诉我,塑料屈服点确定绝非“抄公式”那么简单。

经验1永远不要只依赖单条拉伸曲线。我做过一个电池热管理系统塑料壳体项目,只用峰值应力当屈服点,结果因忽略了温度影响,仿真严重低估变形。

经验2率相关性必须考虑。注塑件实际加载速率远高于准静态试验。Two-Layer模型的粘性参数能很好捕捉高速冲击下的行为。

踩坑记录

  • 坑1:数据截断导致“Falling off the end of the data”。Abaqus默认屈服应力恒定,颈缩区应变远超试验数据 → 仿真提前失效。解决:padding高应变段(工程应变到20+)。
  • 坑2:忽略温度/率效应。-30°C、23°C、105°C下曲线差异巨大,必须建多组材料卡。
  • 坑3:PRF模型参数优化难。初期用Isight/HyperStudy优化,目标函数收敛后误差可控在10%以内。


表格:不同模型适用场景对比

模型类型
复杂度
适用场景
推荐指数
Elastic-Plastic
低
初步验证、准静态
★★★
Two-Layer VP
中
率相关、颈缩模拟
★★★★★
PRF
高
非线性粘弹+塑性、长期蠕变
★★★★★★

五、工程应用场景与选型建议

应用场景

  • 汽车:保险杠、仪表板(冲击+振动)。
  • 航空:内饰件(轻量化+防火)。
  • 消费电子:外壳(跌落仿真)。
  • 新能源:电池包壳体(热-力耦合)。

选型指南

  1. 小变形、准静态 → Elastic-Plastic + 简单校准。
  2. 需要精确率/时相关 → Two-Layer Viscoplastic。
  3. 复杂非线性、长期行为 → PRF(Abaqus 6.13+)。
  4. 试验数据不足时,用Isight等优化工具反演参数。
  5. 验证闭环:仿真 → 物理试验(DIC测全场应变) → 迭代校准。

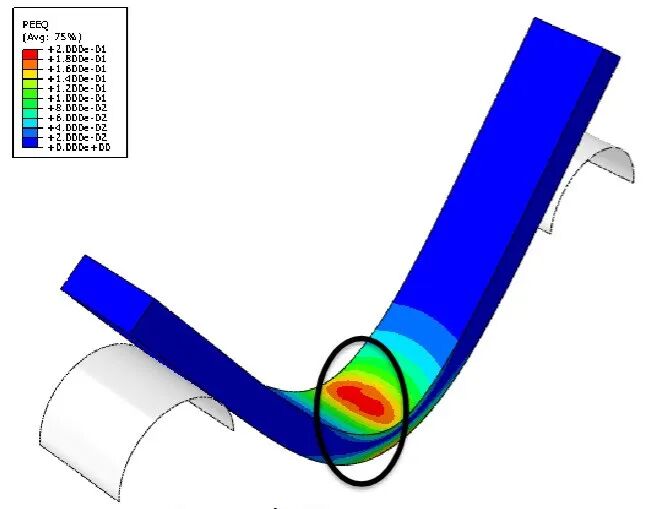

塑料三点弯曲试验仿真云图


来源:ABAQUS仿真世界
