📌 内容摘要:本案例以三维超声换能器为研究对象,通过 Ansys Workbench 开展压电驱动瞬态响应分析。模型涵盖结构域(钢)、压电域(PZT-5A)与声学域(水)的全耦合仿真,是深入理解振声耦合分析流程的经典工程案例。
本案例是关于瞬态响应分析的进阶补充示例,旨在帮助工程师深入掌握 Ansys Workbench 中瞬态响应分析的各类设置选项,并通过实际操作实现压电驱动仿真。
本模型采用振声耦合工作流,包含三个相互耦合的物理域,需在 Ansys 中进行全耦合求解:
2.1 物理域组成
⚡ 全耦合分析(Fully Coupled):三个物理域之间的相互作用(力、压力、电场)均被同步考虑,求解精度高,能真实还原超声换能器的工作机理。
2.2 边界条件设置
结构边界:
PML 边界(完美匹配层):
声学对称边界:
2.3 载荷设置
压电电压激励:

压电圆盘受激机理:
接触设置:
2.4 流固界面(FSI)设置
①定义流固界面:在结构域与声学域的接触面上定义 Fluid-Solid Interface(非必须但推荐)

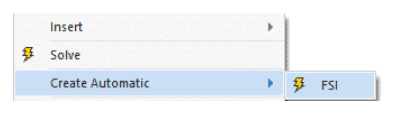

②自动 FSI 创建:右键菜单 → 创建自动 FSI(Create Automatic FSI),在具有共享拓扑的情况下可自动识别耦合面

3.1 频率与时间步长
📐 时间步长选取原则:时间步长应取关注频率对应周期的 1/20,以确保在每个振荡周期内有足够的采样点,准确捕捉瞬态响应。
3.2 网格尺寸划分
合理的网格尺寸是保证仿真精度的关键。本模型对三个物理域分别制定了网格策略:
🔬 声学网格尺寸推导过程
① 关注频率:
② 声速(水中):
③ 波长:
④ 高阶单元网格准则(1/6 波长):
⑤ 实际取值:0.001 m(与结构网格统一,更精细)
完成瞬态求解后,需对以下物理量进行后处理提取与验证,以确保仿真结果的可靠性:
🔊声学压力
📏位移场
⚡电压分布
4.1 结果验证:波长校核
理论波长:
仿真波长:
验证结论:
📊 仿真云图说明

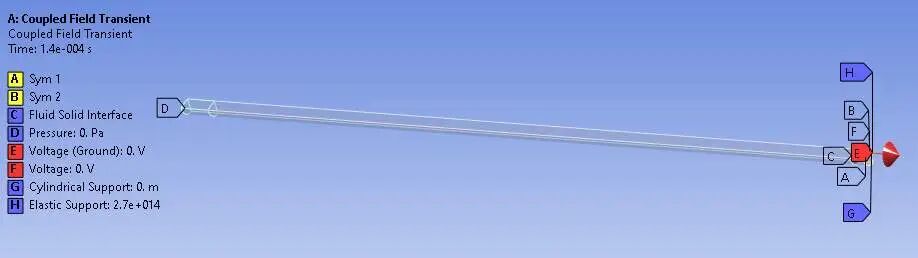

图1(边界条件树):展示耦合场瞬态分析的完整边界条件配置,包括对称约束(Sym1/Sym2)、流固界面(Fluid Solid Interface)、压力载荷(Pressure: 0 Pa)、电压载荷(Voltage: 0 V / Voltage: V)、柱形支撑(Cylindrical Support: 0 m)、弹性支撑(Elastic Support: 2.7e+14)等。

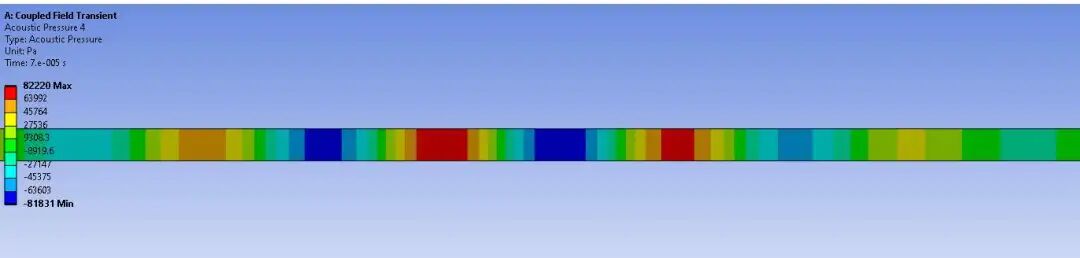

图2(声压分布云图):显示水域中声压分布(单位:Pa),可清晰观察超声波从换能器向远场辐射的传播规律,波峰与波谷交替分布,间距与理论波长一致。
本案例系统演示了基于 Ansys Workbench 的三维超声换能器压电驱动全耦合瞬态仿真流程。通过将结构域、压电域与声学域纳入统一求解框架,真实再现了压电陶瓷受电压激励后驱动超声波向液体介质辐射的物理过程。
多物理场耦合:
时间步长规范:
网格精度控制:
结果自验证:
典型应用场景:
