电子产品的EMC设计技巧都有哪些？

前言

目前，电子器材用于各种电子产品和系统，印制电路板仍是基本的安装方法。实践证明，即使电路设计图设计合适，印制电路板设计不当，也会对电子产品的可靠性产生不良影响。例如，如果印刷板的两条细直线非常接近，就会产生信号波形的延迟，并在传输线路的终端产生反射噪声。因此，在规划印制电路板时，应注意正确EMC测试方法。

电磁兼容性设计

电磁兼容性是指电子产品在各种电磁环境中仍能和谐高效地工作的能力。电磁兼容性设计的目的是使电子产品能够抑制各种外部影响，使电子产品能够在特定的电磁环境中正常运行，同时减少电子产品本身对其他电子产品的电磁干扰。

1.选择合理的电线总宽度，因为瞬时电流在印制线框上的影响一般是由印刷线的电感成分引起的，因此应尽量减少印制线的电感。印制线的电感量与其长度正相关，与其总宽度反比，因此短而精的导线有利于抑制影响。时钟线、行控制器或总线驱动器的电源线往往携带较大的瞬时电流，印刷线应尽可能短。对于分离部件电路，印刷线的总宽度为1.5mm左右时，可完全满足要求；对于集成电路，印制线总宽可为0.2～1.0mm中间挑选。

2.选择正确的布线对策，选择公平的布线，可以减少导线的电感，但增加导线之间的互感和分布电容。如果布局允许，最好选择井形网状布线结构。具体方法是印制板一侧水平布线，另一侧垂直布线，然后在交叉孔处连接金属化孔。为了防止印制板导线之间的串扰，规划布线时应尽量避免远距离公平布线。

在电子产品中，接地是控制影响的主要途径。

如果接地和屏蔽能正确结合，大部分影响问题都可以处理。电子产品中的地线结构可能是系统的、外壳（屏蔽）、数字（逻辑）和模拟。在地线设计中应注意以下几点：

1.在低频电路中正确选择单点接地和多点接地，信号输出功率低于1MHz，线路与设备之间的电感危害较小，接地电路形成的环流对接地电路影响较大，因此应使用一点接地电路。当信号输出功率超过10时MHz当地线阻抗变得非常大时，应尽量减少地线阻抗，使用就近多点接地。当输出功率为1~10时MHz若采用一点接地，其地线长度不得超过波长的1/20，否则应采用多点接地法。

2.数字电路与模拟电路分离电路板上既有快速逻辑电路，也有线性电路，应尽可能分离，两者的地线不需要与电源端地线相连。尽量增加线性电路的接地面积。

3.尽量加厚接地线。如果接地线很薄，接地电位会随着电流的变化而变化，导致电子产品的按时信号电平不稳定，抗噪声特性变差。因此，接地线应尽可能加厚，以通过三个位于印刷电路板上的允许电流。如有可能，接地线的宽度应超过3mm。

4.当接地线构成闭环路设计只由数字电路组成的印刷电路板的接地线系统时，将接地线制成闭环路可以显著提高抗噪声水平。原因是印刷电路板上有许多集成电路部件，特别是当耗电较多的部件时，由于接地线尺寸的限制，会在接地结上造成较大的电势差，导致抗噪声能力下降。如果接地形成环路，电势差会降低，电子产品的抗噪声水平会提高。

印制电路板尺寸及设备布局

印制电路板尺寸适中，印制线框过大，阻抗提高，不仅降低抗噪声能力，成本高；太小，排热不好，会受到相邻线框的影响。在设备布局层面，与其他逻辑电路一样，相关设备应尽可能接近，以获得更好的抗噪声效果。时钟产生器、晶体振动和CPU时钟键入口容易产生噪音，需要更接近对方。对于容易产生噪音的设备、小电流电路、大电流电路等。，应尽量避开逻辑电路。如果可能的话，应该一个电路板，这是非常重要的。

配备去耦电容

在直流电源电路中，负荷的变化会引起电源噪声。例如，在数字电路中，当电路从一种情况转换为另一种状态时，会在电源线上产生大的峰值电流，形成瞬变噪声电压。配备去耦电容可抑制负荷变化引起的噪声，是印制电路板可靠性设计的基本方法。

配置标准如下：

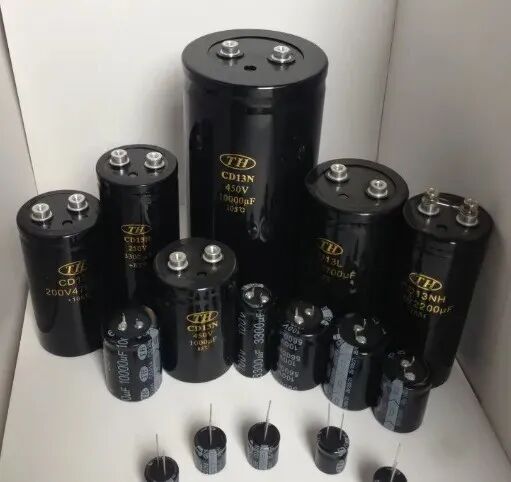

●电源输入端跨接10~100uF如果印制电路板的位置允许，选择100个电解电容器，uF上述电解电容器具有较好的抗干扰效果。

●每个集成电路芯片配备.01uF陶瓷电容器。如果印刷电路板空间小，放不进去，可以每4~10个芯片配备1~10uF钽电解电容器，这类设备的高频阻抗特别小，在500kHz～20MHz范围内阻抗小于1Ω，而且漏电流不大(0.5uA下列）。

●对于噪声能力弱、关闭时电流变化大的器件和器件ROM，RAM等存储装置，需要在芯片的电源线上（Vcc）和地线（GND）立即连接去耦电容。

●去耦电容的导线不能太长，特别是高频旁路电容不能带导线。

散热设计

从有利于排热的角度来看，印制版最好站立组装，板与板之间的距离一般不小于2cm，并且设备在印制版中的排列要遵循一定的规则：

对于随机对流蒸发冷却的机器，最好按纵长方法排序集成电路（或其他设备）；对于强制蒸发冷却的机器，最好按横长方法排列集成电路（或其他设备）。

同一印制板内的设备应根据其热值尺寸和排热水平进行排序。发热量小或耐温性差的设备（如小信号晶体管、小集成电路、电解电容器等）应放置在制冷气旋最名流（入口）。热值大或耐温性好的设备（如功率晶体管、大型集成电路等）应放置在制冷气旋最下游。

在水平方向上，大功率设备应尽可能靠近印刷板的边缘布局，以减少传热方式；在垂直方向上，大功率设备应尽可能靠近印刷板，以减少该设备对其他设备温度的影响。对温度特别敏感的设备应放置在温度最低的区域（如设备底部），不要放置在热设备上方，多个设备应尽可能在水平表面重叠。

设备内印刷板的排热取决于空气流动，因此应研究空气流动方式，合理配置设备或印制电路板。当空气流动时，它总是倾向于在阻力小的区域流动。因此，在印制电路板上配备设备时，应避免在某一区域留出较大的航线。

来源：电磁兼容之家

大电流注入（BCI）测试：守护智能汽车电磁安全的基石

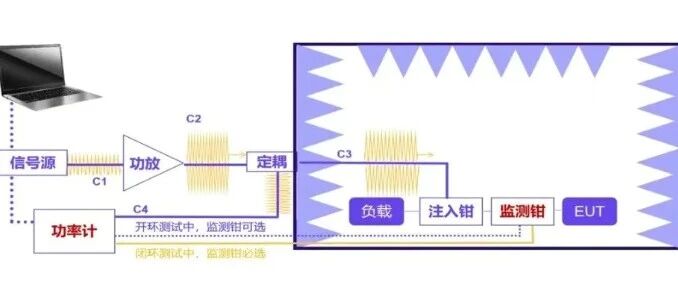

随着汽车产业向电动化、智能化转型，现代车辆中电子控制单元（ECU）的数量剧增，复杂的线束网络如同车辆的神经系统遍布全身。这些交织的线缆极易在电磁环境中相互耦合，从而诱发各种干扰。轻微干扰可能导致功能异常，而严重的电磁兼容性（EMC）问题甚至会使关键安全系统失效，直接危及驾乘人员的生命安全。在这样的背景下，大电流注入（BCI）测试成为评估车载电子组件电磁抗扰性能的关键技术。它通过模拟实际线束中可能遇到的电磁干扰，验证部件的抗干扰能力，是确保整车电磁兼容性和安全运行不可或缺的一环。这项测试不仅是满足ISO 11452-4、GB/T33014.4-2025、GB/T42968.3—2025等国内外一系列严苛标准的强制性要求，更是推动汽车技术进步的基石。BCI测试的核心内涵BCI测试是一种专门针对线束传导抗扰度的非接触式评价方法。它利用一个特殊的电流注入钳，将预设的射频（RF）干扰信号直接耦合进被测设备（DUT）的线束中。通过精确控制干扰信号的频率、强度和调制方式，BCI能够重现车辆运行中可能出现的复杂电磁环境，从而全面评估被测部件在遭受此类干扰时的工作稳定性和功能完整性。测试的关键在于，注入钳在不破坏线束的前提下，有效地将射频能量导入线束，并通过改变干扰参数来鉴定被测部件的抗扰等级。BCI测试的运作机理BCI测试的核心原理基于电磁感应的互感效应，这与变压器的工作方式类似。电流注入钳被视为一个初级线圈，而承载干扰信号的被测线束则相当于次级线圈。当射频干扰信号通过注入钳时，它会在线束中感应产生射频电流，并沿着线束传输至被测设备。同时，一个电流监测钳会实时测量线束中实际感应到的电流值，以确保测试参数的准确性与可控性。根据射频电流的回路路径，BCI测试可分为两种模式，以适应不同频率范围的干扰场景：共模大电流注入（CBCI）主要应用于30MHz至400MHz的高频段。在此模式下，射频电流以共模形式流过线束，并通过车辆参考地形成回流路径进入ECU端口。它主要模拟诸如车载雷达、5G通信模块等高频无线电磁辐射耦合至线缆屏蔽层所造成的干扰。差模大电流注入（DBCI）适用于0.1MHz至30MHz的低频段。射频电流以差模方式沿线束传输，并经由被测线束之外的其他线束形成回流回路进入ECU。这种模式更侧重于模拟CAN总线、电源线等线束之间直接的传导耦合干扰，例如电动汽车高压系统或车载电源模块产生的低频噪声。BCI测试的两种主要实施路径BCI测试在正式执行前，需要进行严格的系统校准。根据对测试精度、应用场景以及生产效率的不同需求，主要采用两种核心方法：替代法（开环）和闭环法。无论选择哪种方式，测试过程中的关键参数都必须详细记录，以确保测试结果的透明性和可追溯性。替代法（开环）：效率为先，适用于批量检测替代法是一种高效的开环测试模式。在校准阶段，系统以射频功率放大器的前向功率作为基准，通过专门的校准夹具生成预期的测试电流等级，并精确记录此时所需的前向功率值。在正式测试时，测试设备将直接依据校准阶段确定的前向功率参数对DUT施加干扰信号，无需实时反馈和调整电流。其核心优势在于测试速度快，无需复杂的实时电流反馈机制，因此成为车企在量产阶段对车载电子部件进行一致性验证的首选方案。通常，测试线束长度为1700mm，注入钳需在距离接插件150mm、450mm、750mm三个不同位置进行测试，以全面覆盖线束各区域的干扰耦合效应。闭环法：精准控制，应对严苛要求闭环法采用实时电流反馈控制技术。预先校准的RF干扰信号经功率放大后，通过电流注入探头进入线束。与此同时，电流测量探头会持续采集线束中实际流过的电流值，并将其与预设的目标电流值进行比较。系统会根据偏差动态调整功率放大器的输出电平，直至实际电流与目标电流完全匹配。这种方法以其卓越的测试精度而著称，能够极其严苛地模拟极端的电磁干扰工况，特别适用于对防抱死系统（ABS）、电子稳定程序（ESP）以及车载域控制器等核心安全部件进行抗扰度验证。在闭环测试中，标准线束长度通常为1000mm，注入钳位于距接插件900mm处，电流监测钳则紧邻注入钳50mm位置，以确保电流监测的即时性和准确性。 BCI测试的关键操作要点BCI测试的有效性与可靠性受多种因素交织影响。在实际操作中，为了确保测试的充分性、准确性以及被测设备的安全，以下三个核心要点至关重要，并且所有测试都必须在电磁屏蔽室中严格进行：合理设定注入电流选取的测试电流必须高于被测电路的额定工作电流，以便充分模拟车辆在极端条件下可能遭遇的强烈电磁干扰，从而真实反映设备的抗扰性能。然而，必须严格控制电流的上限，防止因电流过大而对被测设备造成不可逆的物理损伤。这需要在测试的彻底性与设备安全性之间取得最佳平衡。优化测试持续时间测试持续时间指的是干扰电流施加于线束的时长。根据ISO 11452-4标准，每个单频点的驻留时间至少应为1秒。在确定总测试时长时，需充分考虑被测电路的散热能力。长时间的大电流注入可能导致电路过热，进而引发功能异常甚至硬件损坏，从而影响测试结果的真实性。严格把控测试环境设备校准与稳定性：确保所有测试设备，包括信号源、功率放大器、注入探头和监测钳，都经过精确校准且工作状态稳定，以避免引入测量误差。环境参数控制：将测试环境的温度和湿度维持在标准规定的范围内（推荐温度为23±5℃），以最大程度减少环境因素对电磁耦合效应的影响。场地规范性：BCI测试必须在专业的电磁屏蔽室中进行。地板应采用电阻率不高于2.5毫欧的铜、黄铜或镀锌钢材作为接地板，同时被测设备应放置在介电常数不高于1.4、厚度为50±5mm的绝缘材料上，以有效隔离外部电磁干扰，保障测试结果的纯净性。来源：电磁兼容之家
