大电流注入（BCI）测试：守护智能汽车电磁安全的基石
在这样的背景下，大电流注入（BCI）测试成为评估车载电子组件电磁抗扰性能的关键技术。它通过模拟实际线束中可能遇到的电磁干扰，验证部件的抗干扰能力，是确保整车电磁兼容性和安全运行不可或缺的一环。这项测试不仅是满足ISO 11452-4、GB/T33014.4-2025、GB/T42968.3—2025等国内外一系列严苛标准的强制性要求，更是推动汽车技术进步的基石。
BCI测试是一种专门针对线束传导抗扰度的非接触式评价方法。它利用一个特殊的电流注入钳，将预设的射频（RF）干扰信号直接耦合进被测设备（DUT）的线束中。通过精确控制干扰信号的频率、强度和调制方式，BCI能够重现车辆运行中可能出现的复杂电磁环境，从而全面评估被测部件在遭受此类干扰时的工作稳定性和功能完整性。测试的关键在于，注入钳在不破坏线束的前提下，有效地将射频能量导入线束，并通过改变干扰参数来鉴定被测部件的抗扰等级。
BCI测试的核心原理基于电磁感应的互感效应，这与变压器的工作方式类似。电流注入钳被视为一个初级线圈，而承载干扰信号的被测线束则相当于次级线圈。当射频干扰信号通过注入钳时，它会在线束中感应产生射频电流，并沿着线束传输至被测设备。同时，一个电流监测钳会实时测量线束中实际感应到的电流值，以确保测试参数的准确性与可控性。
根据射频电流的回路路径，BCI测试可分为两种模式，以适应不同频率范围的干扰场景：
主要应用于30MHz至400MHz的高频段。在此模式下，射频电流以共模形式流过线束，并通过车辆参考地形成回流路径进入ECU端口。它主要模拟诸如车载雷达、5G通信模块等高频无线电磁辐射耦合至线缆屏蔽层所造成的干扰。
适用于0.1MHz至30MHz的低频段。射频电流以差模方式沿线束传输，并经由被测线束之外的其他线束形成回流回路进入ECU。这种模式更侧重于模拟CAN总线、电源线等线束之间直接的传导耦合干扰，例如电动汽车高压系统或车载电源模块产生的低频噪声。

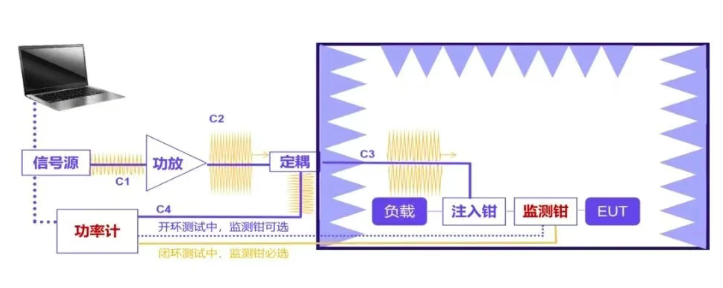

BCI测试在正式执行前，需要进行严格的系统校准。根据对测试精度、应用场景以及生产效率的不同需求，主要采用两种核心方法：替代法（开环）和闭环法。无论选择哪种方式，测试过程中的关键参数都必须详细记录，以确保测试结果的透明性和可追溯性。
替代法是一种高效的开环测试模式。在校准阶段，系统以射频功率放大器的前向功率作为基准，通过专门的校准夹具生成预期的测试电流等级，并精确记录此时所需的前向功率值。在正式测试时，测试设备将直接依据校准阶段确定的前向功率参数对DUT施加干扰信号，无需实时反馈和调整电流。

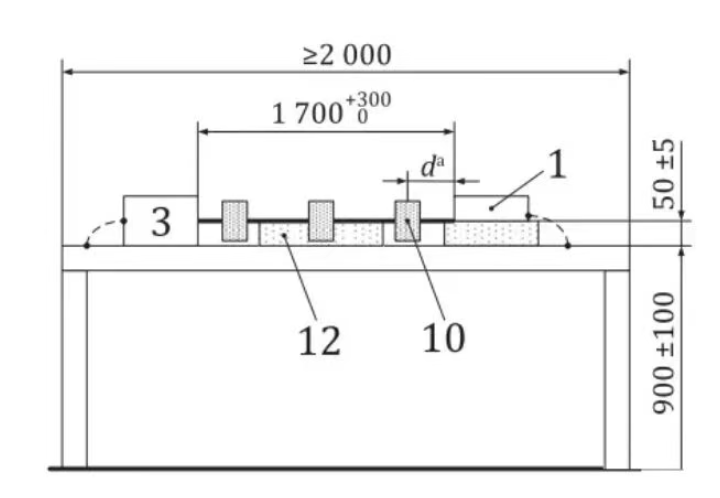

其核心优势在于测试速度快，无需复杂的实时电流反馈机制，因此成为车企在量产阶段对车载电子部件进行一致性验证的首选方案。通常，测试线束长度为1700mm，注入钳需在距离接插件150mm、450mm、750mm三个不同位置进行测试，以全面覆盖线束各区域的干扰耦合效应。
闭环法采用实时电流反馈控制技术。预先校准的RF干扰信号经功率放大后，通过电流注入探头进入线束。与此同时，电流测量探头会持续采集线束中实际流过的电流值，并将其与预设的目标电流值进行比较。系统会根据偏差动态调整功率放大器的输出电平，直至实际电流与目标电流完全匹配。

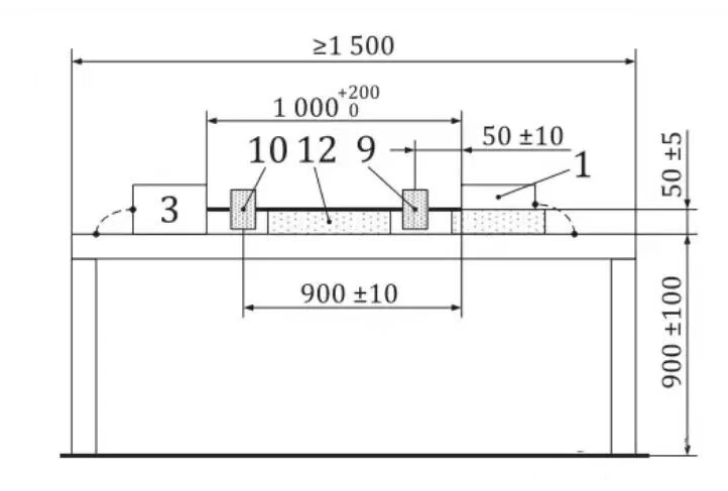

这种方法以其卓越的测试精度而著称，能够极其严苛地模拟极端的电磁干扰工况，特别适用于对防抱死系统（ABS）、电子稳定程序（ESP）以及车载域控制器等核心安全部件进行抗扰度验证。在闭环测试中，标准线束长度通常为1000mm，注入钳位于距接插件900mm处，电流监测钳则紧邻注入钳50mm位置，以确保电流监测的即时性和准确性。
BCI测试的有效性与可靠性受多种因素交织影响。在实际操作中，为了确保测试的充分性、准确性以及被测设备的安全，以下三个核心要点至关重要，并且所有测试都必须在电磁屏蔽室中严格进行：
选取的测试电流必须高于被测电路的额定工作电流，以便充分模拟车辆在极端条件下可能遭遇的强烈电磁干扰，从而真实反映设备的抗扰性能。然而，必须严格控制电流的上限，防止因电流过大而对被测设备造成不可逆的物理损伤。这需要在测试的彻底性与设备安全性之间取得最佳平衡。
测试持续时间指的是干扰电流施加于线束的时长。根据ISO 11452-4标准，每个单频点的驻留时间至少应为1秒。在确定总测试时长时，需充分考虑被测电路的散热能力。长时间的大电流注入可能导致电路过热，进而引发功能异常甚至硬件损坏，从而影响测试结果的真实性。
设备校准与稳定性：确保所有测试设备，包括信号源、功率放大器、注入探头和监测钳，都经过精确校准且工作状态稳定，以避免引入测量误差。
环境参数控制：将测试环境的温度和湿度维持在标准规定的范围内（推荐温度为23±5℃），以最大程度减少环境因素对电磁耦合效应的影响。
场地规范性：BCI测试必须在专业的电磁屏蔽室中进行。地板应采用电阻率不高于2.5毫欧的铜、黄铜或镀锌钢材作为接地板，同时被测设备应放置在介电常数不高于1.4、厚度为50±5mm的绝缘材料上，以有效隔离外部电磁干扰，保障测试结果的纯净性。
