逻辑折叠之热设计破局(一)——瞬态热测试精确评估结温

2月前浏览301

01 韬定律,逻辑折叠是关键

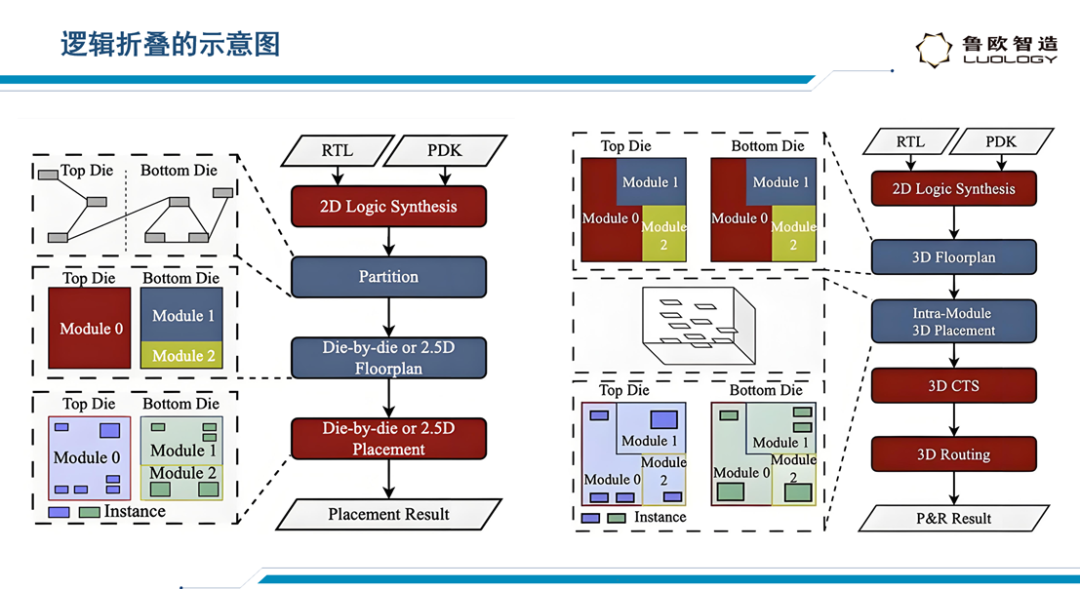

摩尔定律,靠的是晶体管几何尺寸不断缩小来提升性能,而韬定律(τ定律)以芯片整体系统优化为核心,通过架构重构、逻辑重组、流程优化,全方位开发芯片性能、功耗和面积的潜在空间。逻辑折叠是颠覆度最高、落地难度也最大的一项核心技术。和传统芯粒拼接、模块简单堆叠的粗放集成方式不同,逻辑折叠会把同功能的逻辑单元拆分到标准单元级别,重新精细化重构后,以三维垂直形式排布在多层晶圆中,再依靠微纳混合键合技术打通垂直互联通道。简单来说,就是用三维空间重构替代传统二维平面延展,能有效缩短走线、减少传输延迟、降低运行功耗,让芯片整体性能实现跨越式提升。

逻辑折叠的理论雏形并不新鲜,南洋理工大学早在2017年就发表了相关论文,为后摩尔时代的芯片架构创新提供了新思路。但因为整体技术门槛极高,这项技术长期停留在学术层面,很难落地量产。直到近几年,华为等少数头部企业陆续攻克核心难题,才让逻辑折叠真正实现工程化落地,从理论走向产业。目前行业里多数企业难以跟进,不只是传统设计工具适配性不强,更关键的是三维堆叠带来的热设计难题,这也是当下阻碍逻辑折叠大规模普及的最大卡点。

02 EDA需要重构,更难的是热设计

逻辑折叠落地第一个阻碍是EDA工具需要彻底重构。传统EDA工具是为二维平面芯片设计打造的,适配平铺布局、分层独立优化的老旧流程,完全跟不上逻辑折叠三维堆叠、跨层互联、单元混排的全新架构。逻辑折叠把多层晶圆整合为一个完整的垂直系统,需要工具支持全域协同优化、跨层逻辑联动、三维智能布线,所以传统二维EDA工具必须全面迭代,才能适配新的设计模式。

EDA重构只是基础门槛,热设计优化才是真正的核心难点

上个周五参加了华封集芯组织的先进封装研讨会,会议高度关注了先进封装的散热新能和可靠性评价的问题。传统二维芯片热源分散、散热路径清晰、热场规律相对简单,芯片的散热评价主要依赖红外,内置温度传感器和热电偶等测试数据去做横向比较,尽管数据误差是存在的,但基本能满足应用的要求(在对成本和性能没有极致追求的前提下)。而逻辑折叠的高密度垂直堆叠架构,让晶体管和互联线路高度集中,衍生出一系列全新的热问题。没有科学一致的评价指标,芯片的稳定性、性能上限和使用寿命都难以预测。毫不夸张地说,EDA的设计决定芯片是否能完全满足需求,而热设计则决定了芯片的生死。

英伟达Vera Rubin芯片,采用台积电第33nm制程与CoWoS-L封装技术,其功耗最高达到2300W,什么概念,家用的电饭锅大概2000W左右。

而逻辑堆叠的芯片,晶体管密度翻倍,其热流密度高达500–1000W/cm²,而且热量被 “” 在层间,散热方式以纵向导热为主。多层有源晶圆叠加导致热量纵向堆积、局部热密度飙升,而且实际芯片还会存在跨层热耦合、定点热点、热应力不均等问题,关键这些物理现象无法客观定量去评价,因为这时候红外无法使用(热量被盖子盖住了),内置温度传感器的温度物理意义不明,热阻测量的误差较大(参考文章:不同热测试标准Rthjc测试的实验设计及数据比较分析),更不用说热电偶了——传统热设计方法论几近失效。

03 芯片性能客观评价的唯一有效指标——结温

我们认为,芯片热设计的核心目标是为了控制和降低芯片在运行时的结温,这里的结温是热源的平均温度,不同于内置传感器的温度,结温是有明确物理意义的物理量,可以被测量(参考文章:热测试(一)——ETM法测量结温),也可以作为芯片性能评价的科学数据(第一性原理)。

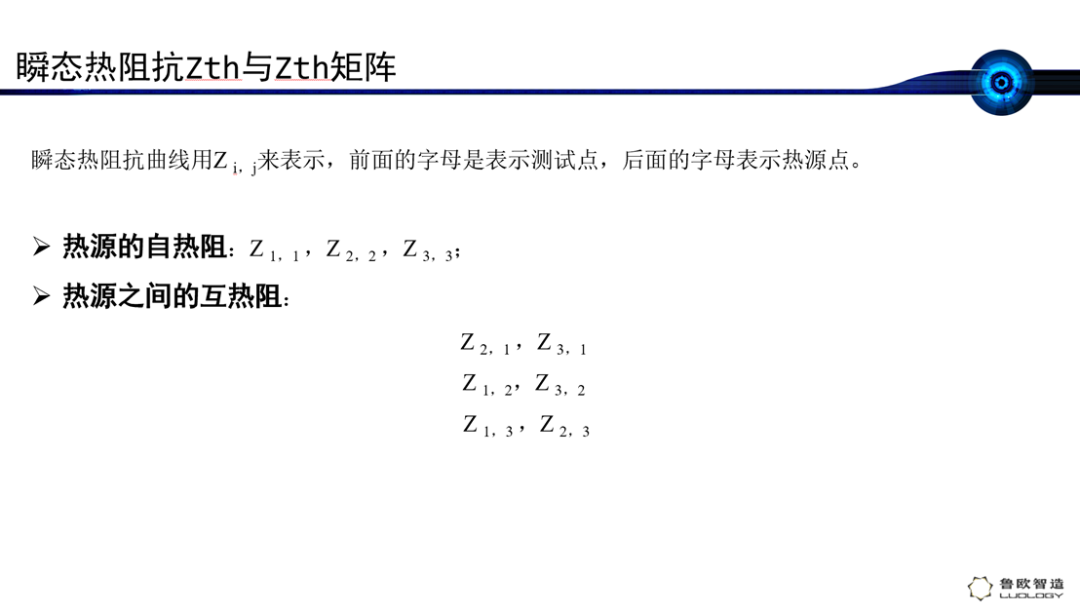

如果芯片内部只有一个热源,结温可以定义为热源功耗在其散热路径上对时间的卷积,如果功耗谱准确,散热路径已知(可以用Zth表征),那么结温是可以被精确计算的(参考文章:如何用卷积工具准确预测结温)。逻辑折叠芯片内部有多个热源,计算结温要考虑热源之间的热串扰,依据表征散热路径的矩阵,依据线性时不变的法制,一样可以计算每个热源的瞬态结温。


功耗的计算是芯片的电学特性(目前我司有开发该工具的计划,但因为还没有正式Release,暂时在这里不做具体阐述);散热路径是热源散热所经过的所有材料热特性的总和,需要使用基于JESD 51-14标准的瞬态热测试设备来获得(参考文章:热测试(二)——瞬态热测试与结构函数),而多热源的散热路径Zth矩阵,需要基于MIMO的瞬态热测试设备去提取(参考文章:浅谈先进封装芯片的热设计)。

基于以上条件,我们可以直接得到芯片特定热设计方案的结温,和设计目标做比较,从而判断现有热设计方案是否满足设计要求。

从摩尔定律的尺寸缩放,到韬定律的系统优化,半导体产业已经正式从制程物理突破迈入架构逻辑重构的新阶段。逻辑折叠作为后摩尔时代的核心创新,由于其复杂的架构,结温会受到多重因素的影响,其评估精度和难度要远高于传统芯片,更重要的是,其结温精准评估的重要性也远远高于传统芯片——只有对芯片内部每个热源的瞬态温度做精确的评估,才是揭示和描述问题的前提,为有效解决问题提供明确的数据目标。
