定制化CFD 前后处理一体化平台能力介绍——以OpenFOAM为例
CFD 前后处理一体化平台能力介绍 从几何建模、网格划分，到计算监控、残差曲线与后处理分析 |
导语 CFD 仿真并不是单一的求解计算，而是一套从模型准备到结果分析的完整工作流。 平台围绕工程用户的使用习惯，打通几何建模、网格划分、参数化前处理、 求解运行、残差监控和后处理分析，帮助用户在同一环境中完成流体仿真任务。 |
能力总览 一条贯穿前处理、求解计算和后处理的完整仿真链路
从模型准备到结果分析，形成工程应用闭环。
01 | 02 | 03 | 04 |
05 | 06 | 07 | 08 |
01 几何建模能力
快速构建仿真对象，为网格和边界识别提供基础。

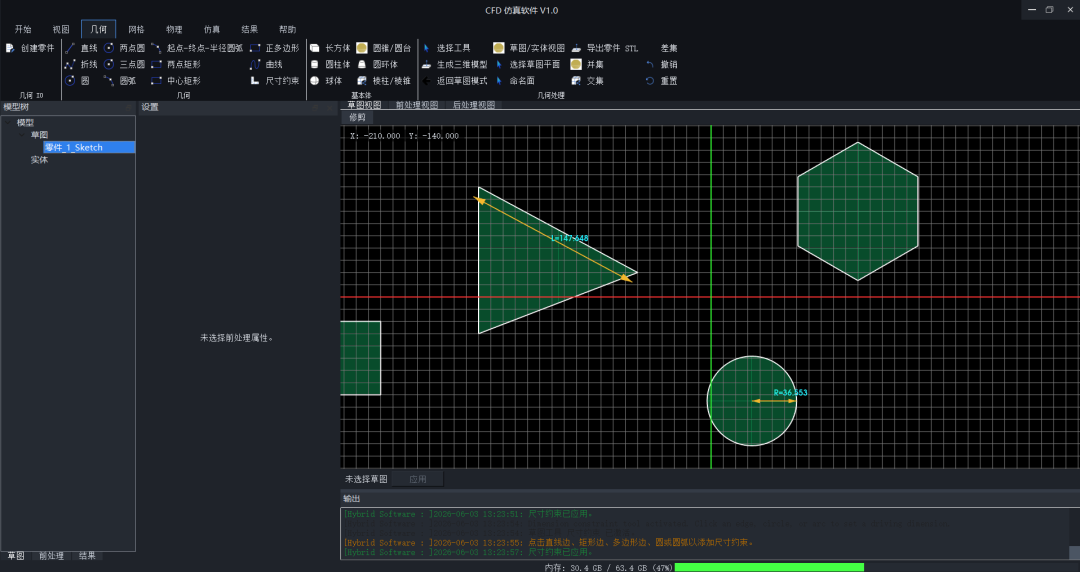

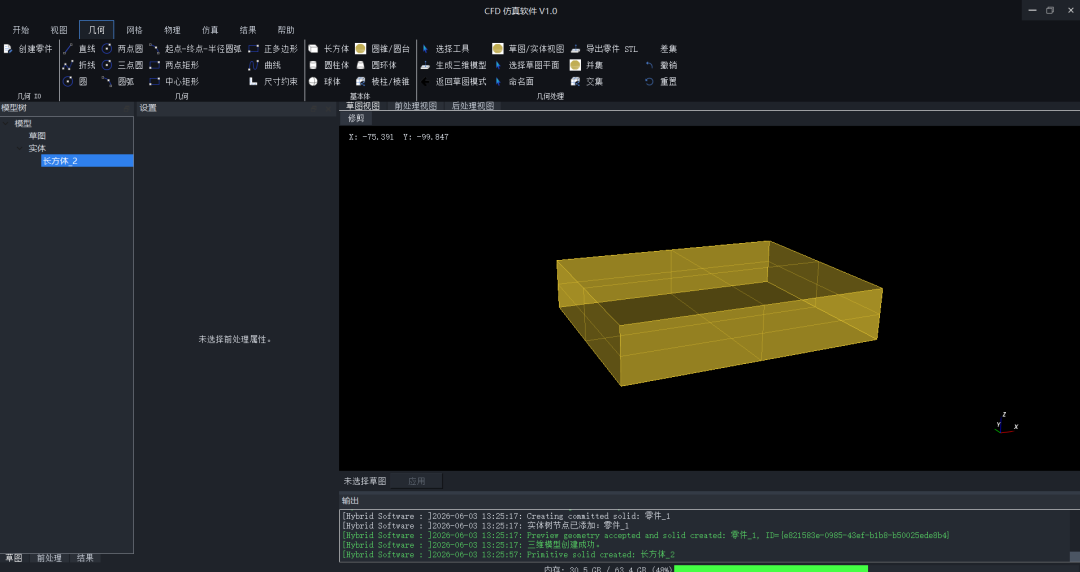

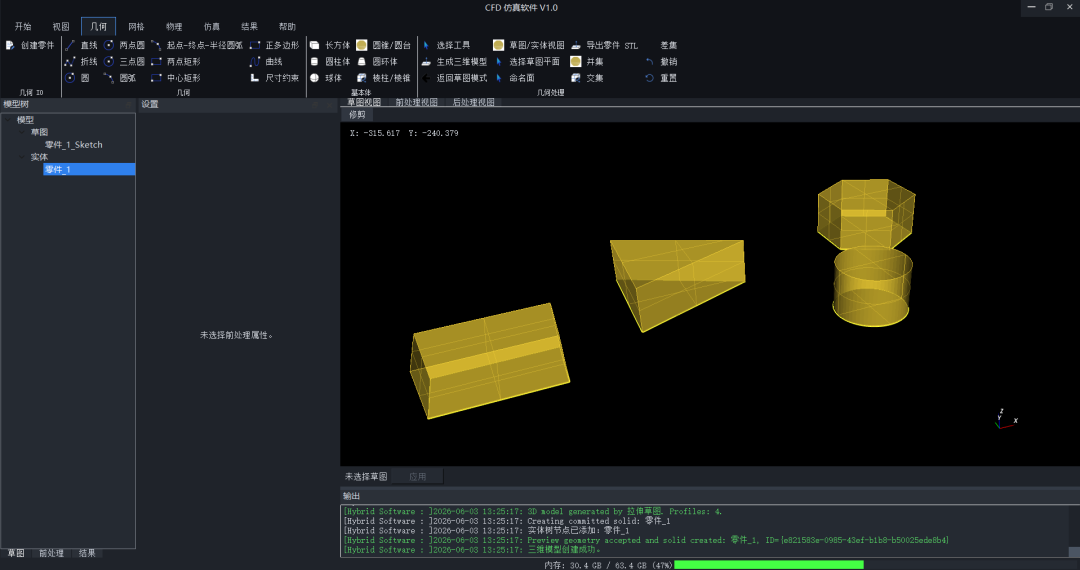

◆ 基础几何创建 支持立方体、圆柱、圆锥等常用几何体，适合快速搭建内流、外流和腔体类模型。 | ◆ 布尔运算 支持简单几何合并、相减与组合，满足工程仿真中常见的区域构造需求。 |
◆ 外部模型导入 支持导入已有工程几何，便于和现有设计数据衔接。 | ◆ 可视化交互 支持颜色、透明度、显示隐藏和部件管理，提升模型检查效率。 |
02 网格划分能力
支持自动化网格生成，也支持外部 OpenFOAM 网格加载。
● 支持背景网格、贴体网格和边界面片组织。

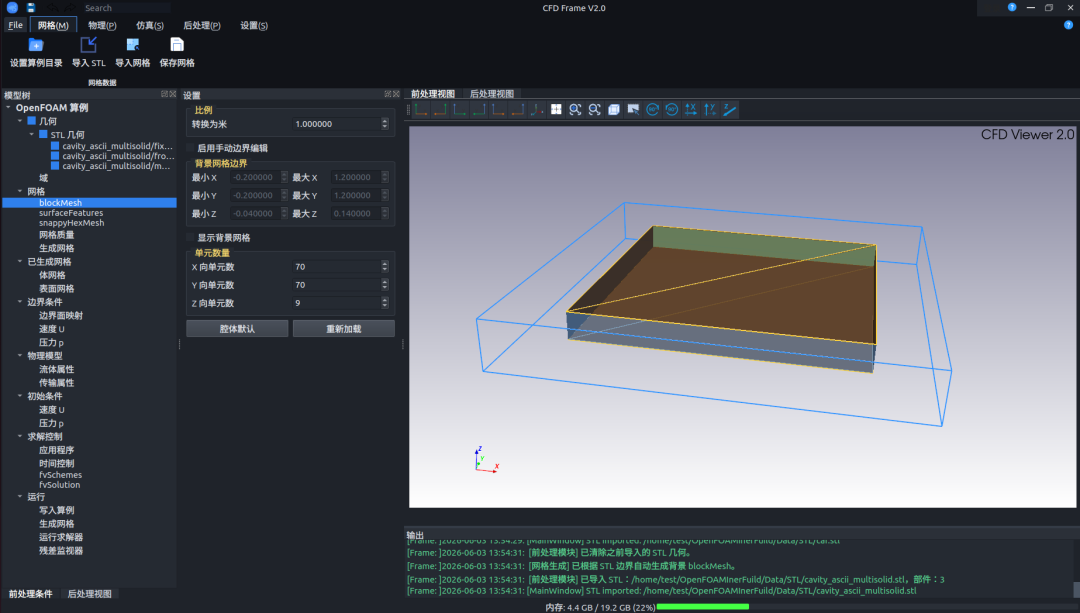

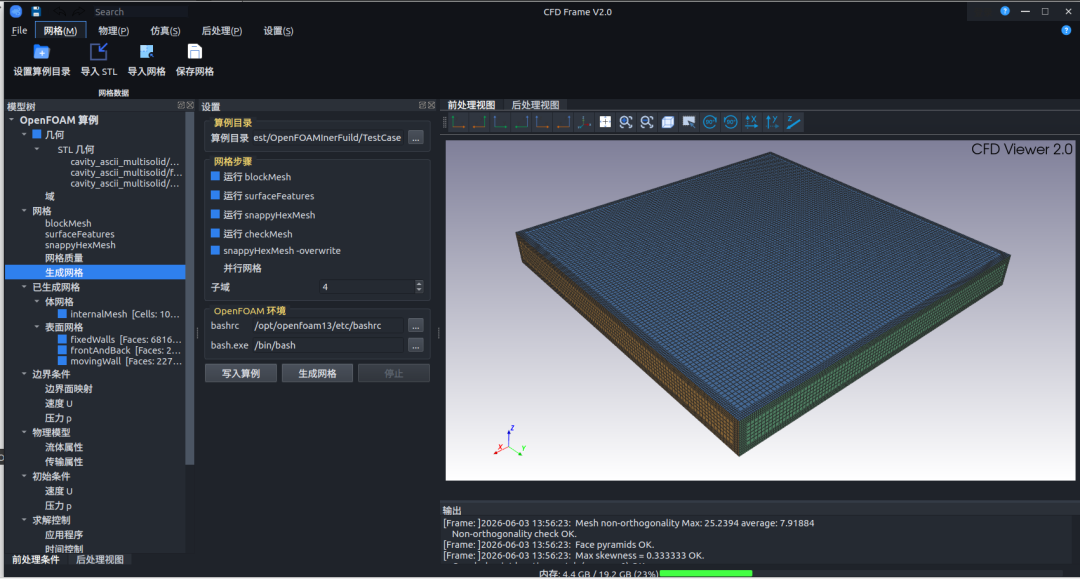

● 支持网格结果预览，能够直观看到体网格与边界区域。
● 支持网格质量检查，辅助判断网格是否适合后续计算。

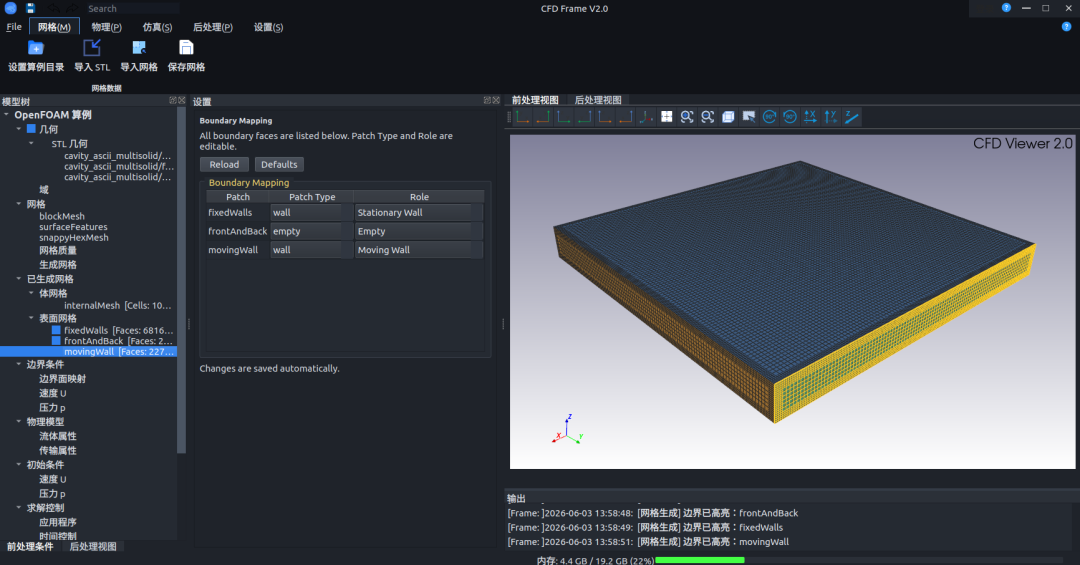

● 支持导入外部 OpenFOAM 网格，使软件既能划分网格，也能承接第三方网格结果。
● 支持将 internalMesh、boundary patches 等数据统一组织到模型树中。
面向工程应用，网格模块不仅要“能生成”，还要能让用户看清楚网格区域、边界划分和后续参数设置对象。
03 边界条件设置能力
将复杂的边界文件编辑转化为直观的表格化配置。
✓ 边界自动识别 根据网格中的 patch 自动生成边界列表，减少人工录入错误。 | ✓ 边界角色映射 支持入口、出口、固定壁面、运动壁面、对称面、二维空边界等类型。 |
✓ 速度条件设置 支持不同边界上的速度类型和速度值配置。 | ✓ 压力条件设置 支持压力边界、零梯度边界及特殊边界类型设置。 |
04 初始条件与物性参数能力
统一管理计算开始时的流场状态和流体属性。
● 支持初始速度场设置。
● 支持初始压力场设置。
● 支持均匀初始场配置。

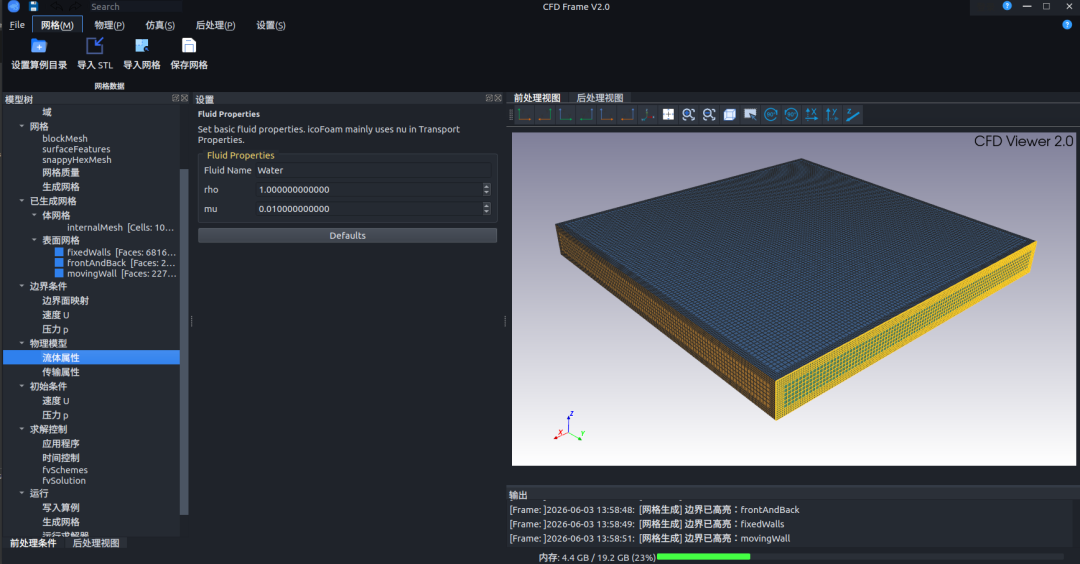

● 支持运动黏度等基础流体属性设置。
● 支持将初始条件、物性参数与边界条件分离管理，便于后续扩展。
05 离散格式与时间步设置能力
提供面向求解过程的关键控制参数。

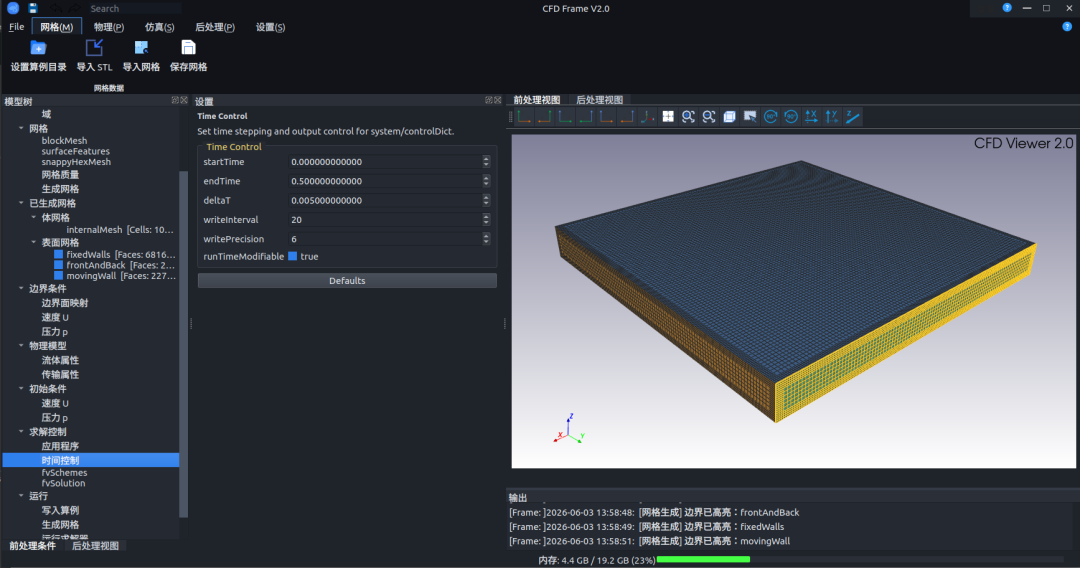

● 时间控制 支持开始时间、结束时间、时间步长和结果输出间隔设置。 | ● 离散格式 支持常用离散格式配置，为不同计算场景提供可调参数入口。 |
● 求解控制 支持压力、速度等变量的求解参数配置。 | ● 稳定性管理 通过时间步和输出策略控制计算效率与稳定性。 |
06 启动计算能力
一键生成算例并调用求解器，减少终端操作和手动文件编辑。
● 自动汇总几何、网格、边界条件、初始条件和求解参数。
● 自动生成求解器所需的计算算例。
● 支持启动 OpenFOAM 求解过程。
● 支持实时输出运行日志。
● 支持识别计算错误并向用户提示关键问题。
07 线程运行与残差曲线能力
计算过程中界面不阻塞，残差信息实时可视化。
▣ 非阻塞运行 求解器运行时保持界面可操作，提升工程交互体验。 | ▣ 实时日志 同步显示当前时间步、Courant 数、求解器输出和错误信息。 |

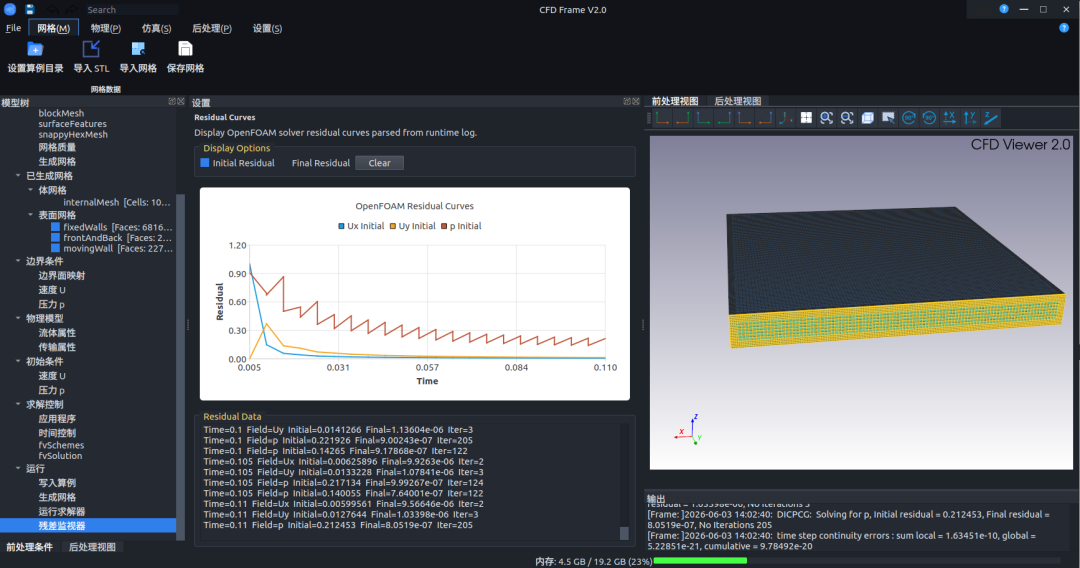

▣ 残差曲线 实时显示速度、压力等变量的残差变化趋势。 | ▣ 收敛判断 通过曲线直观看到计算是否稳定、是否逐步收敛。 |
亮点能力 相比单纯显示文本日志，残差曲线能够更直观地反映计算状态。用户可以快速判断边界条件、时间步长和求解参数是否合理。 |
08 后处理可视化能力
从计算数据中提取工程意义，支持流场结构分析。

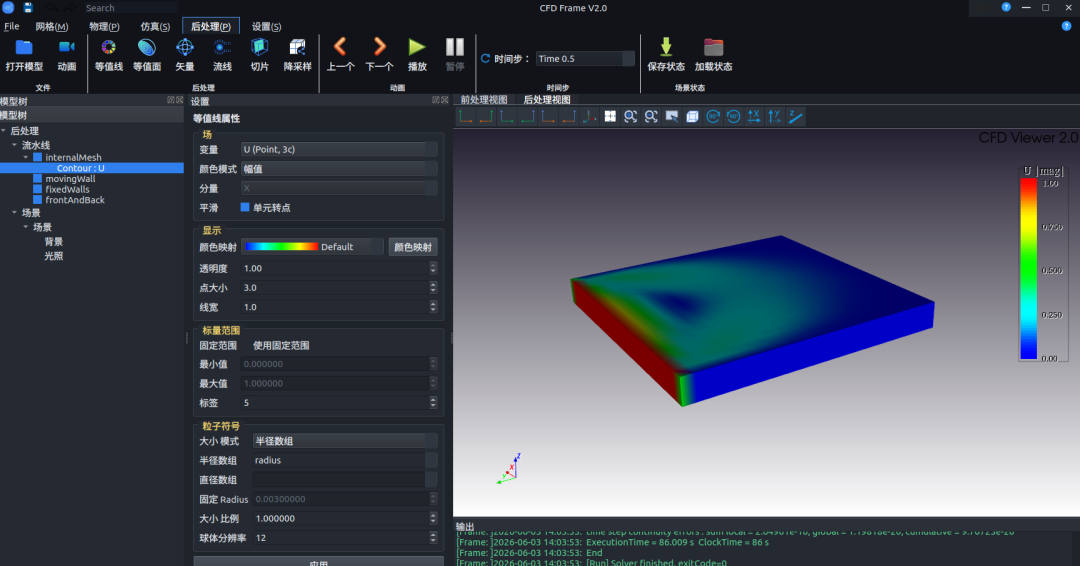

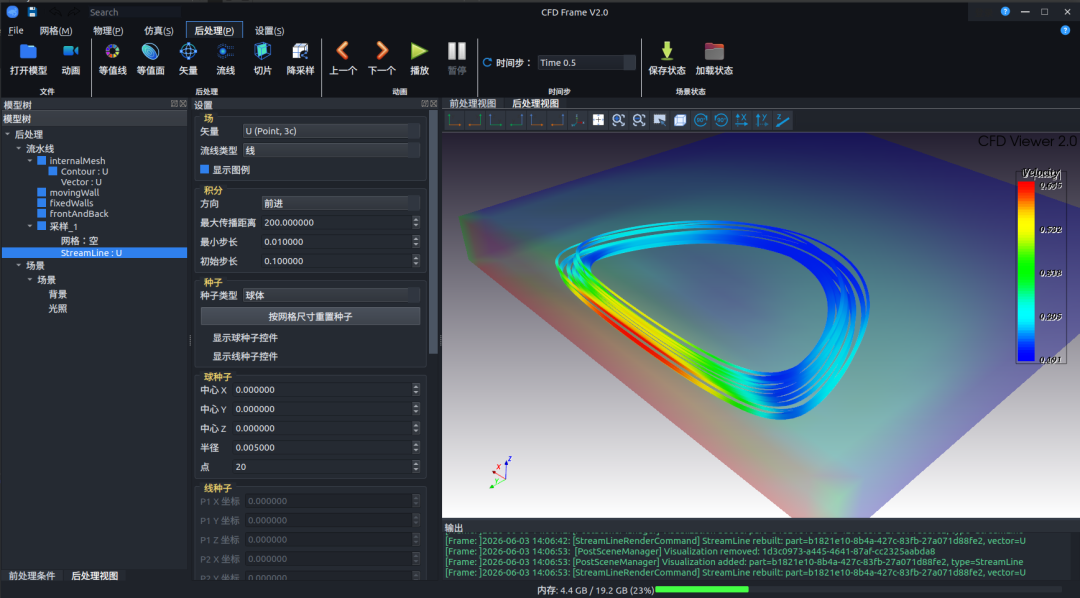

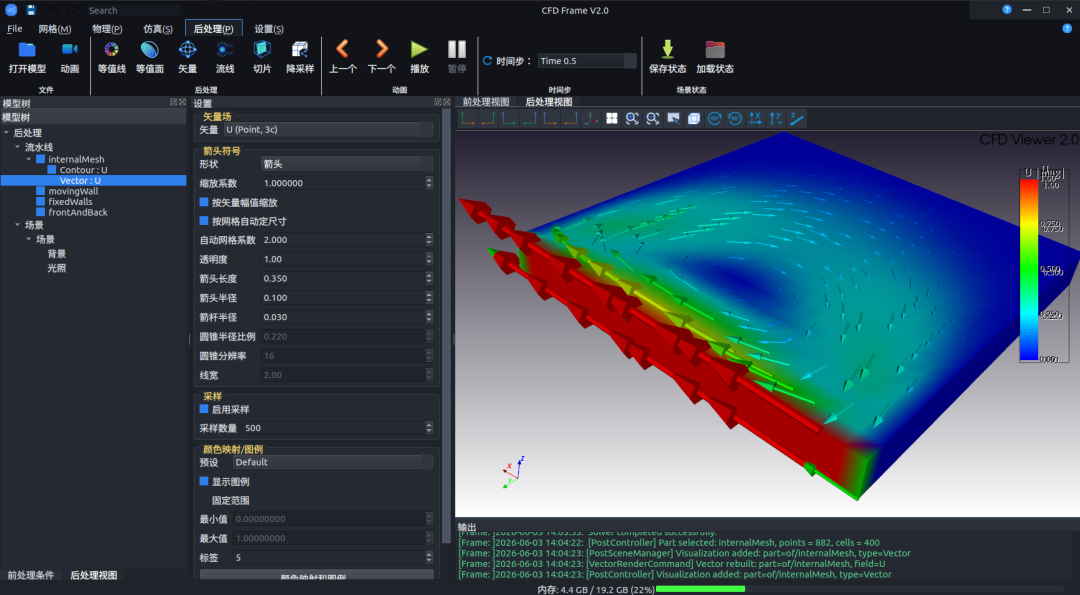

◉ 云图显示 支持压力、速度大小等标量场云图显示。 | ◉ 矢量与流线 支持速度矢量、流线等方式展示流动方向和结构。 |
◉ 切片与等值分析 支持截面切片、等值线、等值面等常用后处理分析。 | ◉ 动画与导出 支持时间步动画、图片序列和视频导出，便于汇报展示。 |
09 完整流程闭环能力
从单点工具升级为一体化 CFD 工作平台。
平台价值 平台核心价值不是单一功能，而是将几何、网格、前处理参数、求解运行、残差监控和后处理分析串成完整链路，使用户在同一软件环境中完成 CFD 仿真全过程。 |
● 模型准备能力：快速完成几何构建与模型检查。
● 网格处理能力：完成网格生成、加载、检查与显示。
● 参数化前处理能力：统一设置边界、初始条件和物性参数。
● 求解器集成能力：自动生成算例并启动计算。
● 计算监控能力：实时日志、错误提示和残差曲线显示。
● 后处理分析能力：多维度展示流场结果，服务工程判断。
10 面向工程场景的扩展能力
在现有流程基础上，可继续扩展更多求解器和物理模型。
→ 内外流场 支持管道流、腔体流、外流绕流等典型 CFD 场景扩展。 | → 旋转机械 面向叶轮、风机、泵等旋转设备流动分析扩展。 |
→ 多相流与颗粒流 支持气液、颗粒、DEM 等复杂结果的后处理能力扩展。 | → 多求解器集成 可逐步支持不同类型的 CFD 求解器和自研求解程序。 |
结语 能力闭环，是 CFD 软件工程化落地的基础
总结 当几何建模、网格划分、边界条件、初始条件、离散格式、时间步、求解运行、残差曲线和后处理分析形成闭环后，软件就不再只是单一工具，而是具备完整仿真流程支撑能力的 CFD 一体化平台。 |
