深度拆解：储能柜单体电芯热失控实验，我们测出了什么？
储能安全是行业痛点，热失控则是“王炸”。一旦某个电芯“发烧”，整柜设备可能瞬间陷入火海。如何捕捉热失控前的“蛛丝马迹”？我们设计了一场真枪实弹的储能柜热失控实验。
一、 为什么要做这场实验？
随着锂离子储能系统的大规模应用，热失控引发的火灾事故屡见不鲜。提前几秒甚至几分钟的预警，可能就是资产保全与灾难的分水岭。
本实验的核心目标并非单纯“制造一场火灾”，而是：
捕捉早期征兆：温度、电压、气体浓度的细微变化规律。
验证三大系统可靠性：传感器、排气系统、主动消防模块能否在关键时刻“不掉链子”。
为预警算法提供真实数据：克服热失控不可复现性的难题，积累有效样本。
二、 实验平台搭建：像解剖一样还原真实柜体
实验在一台相对封闭的储能柜中进行，未开启空调或通风冷却，只为观察纯电池自身的热失控过程。

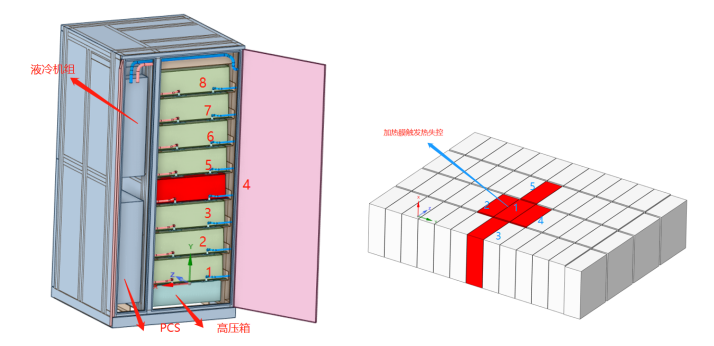

1. 柜体层级结构
电池柜：共1列，布置8个电池箱（1# ~ 8#）。
核心扰动位：4# 为实验电箱，其相邻的3#和5#电箱用于监测热蔓延影响。
环境条件：内部空间封闭，无辅助散热干扰。
2. 电池箱内部布局（高度还原）
电芯配置：13块串联 × 4组并联 = 52个电芯/箱。
满充电芯：共5个（SOC=100%），标记为红色。
核心实验电芯（1#）：位于中央，一侧布置 500W电加热板（模拟过充产热）。
热隔离：加热板背面设隔热材料，实现热量单向输出，精准诱导1#电芯热失控。
其余为假电芯：仅用于保持结构完整和热传导路径。
示意图想象：红色满充电芯如同潜伏的“热点”，加热板则是扣动的扳机。
三、 传感器布置：全方位的“神经系统”
本次实验布置了三大类监测设备：
| 类型 | 具体设备 | 布置位置 | 作用 |
|---|---|---|---|
| 电信号 | 电压/电流监测模块 | 电芯回路 | 捕捉电压骤降等前兆 |
| 温度 | K型热电偶 | 电芯表面、电箱内、电柜内 | 多级温度场分布 |
| 气体 | O₂分析仪 | 储能柜顶部 | 氧气消耗趋势 |
| 气体 | CO分析仪 | 电池箱顶、电池柜顶 | 早期析出气体标志物 |
四、 实验操作流程：4个阶段，步步为营
阶段1：加热启动 + 全采集
启动500W电加热板。
同步采集温度、气体浓度、电压/电流数据。
目的：记录从“正常”到“异常”的全过程。
阶段2：热失控触发
阶段3：系统响应 + 灭火联动
等待柜顶探测器（烟感/CO等）达到动作阈值。
联动启动灭火系统，实施抑制。
实验结束。
阶段4：静置与清理
实验箱静置24小时（防止复燃）。
开箱拆除、整理仪器、清理平台，准备下一轮。
⚠️ 重要备注：热失控数据具有不可复现性。不同位置、不同电芯触发，传感器采集到的数据可能有显著偏差。因此每次实验都是珍贵且唯一的样本。
五、 实验目的拆解：不止是测温度
1. 验证传感器可靠性
对象：烟感、温湿度传感器、CO探测器。
指标：能否在热失控早期精准检测温度和可燃气体浓度变化。
价值：确保感知层“不失明”。
2. 验证排气系统可靠性
逻辑：基于可燃气体检测 → 检测到电池开阀释放气体 → 排气模块自动运行。
目标：降低电池仓内可燃气体浓度，延缓或避免爆炸。
3. 主动消防模块可靠性
两级启动机制：
提前启动：环境异常（如温升、CO升高）→ 释放惰性介质 → 抑制热失控。
明火启动：检测到电气火灾明火 → 立即灭火。
核心指标：惰性浓度维持能力 + 降温抑制效果。
4. 泄爆系统（暂未设计，列入后续计划）
本阶段暂不验证，但为真实柜体必备项。
5. 获取早期特征变化规律
温度：温升速率拐点、电芯间传热路径。
电压：是否在热失控前出现异常波动。
气体：CO浓度上升与温度/开阀时间的对应关系。
六、 实验价值与行业意义
储能热失控实验的难点在于：
破坏性大，一次实验损失一套柜体。
重复性差，但恰是真实场景的写照。
通过本次实验，我们可以：
建立“加热板诱导 → 单电芯失控 → 系统联动”的标准化测试流程。
为预警算法提供真实边界条件（比如CO浓度达到多少ppm时必须干预）。
推动传感器、排风、消防三系统从“各自为战”走向“协同响应”。
七、 下一步展望
增加泄爆系统验证，评估柜体结构安全性。
引入多气体成分分析（H₂、VOC等），提高早期识别维度。
开展不同SOC（如50%、80%） 条件下的对比实验。
结语
热失控不可怕，可怕的是“毫无征兆”。每一次实验，都是在为储能安全多争取一秒的反应时间。希望这篇实验方案，能为行业同仁提供一份可落地的参考。
