CST详解屏蔽线为什么能屏蔽噪声，为什么屏蔽线要接地
前言
噪声耦合方式
简单来说，它们的本质区别如下：
---电容耦合：通过电场，利用两个导体间的寄生电容传递噪声。噪声电压du/dt变化越大，耦合越强。
---电感耦合：通过磁场，利用两个回路间的互感传递噪声。噪声电流变化di/dt越大，耦合越强。

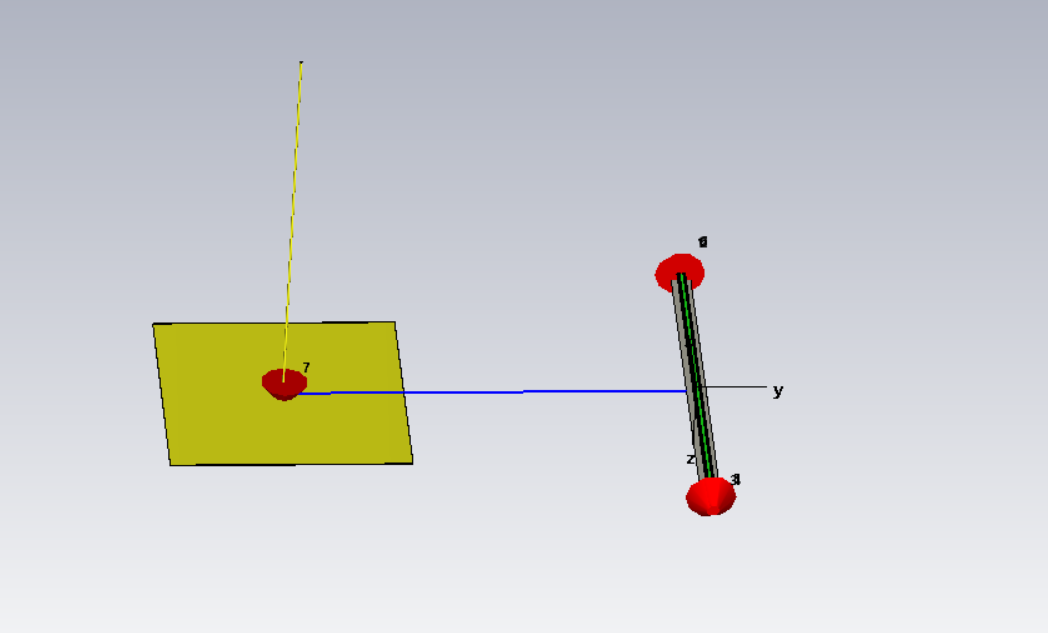

我们这里通过CST微波工作室建模，用一个天线：因为怕麻烦，这里我用的我设计的单杆天线。作为外部激励源，给屏蔽线一个外部电场，建模如下：
（1）电容耦合
物理机理：任意两个导体之间都存在寄生电容。当干扰源上的电压快速变化时，会通过这个寄生电容产生位移电流 ，这个电流注入到敏感电路，就形成了噪声。
本质是屏蔽层抵抗电场的干扰。

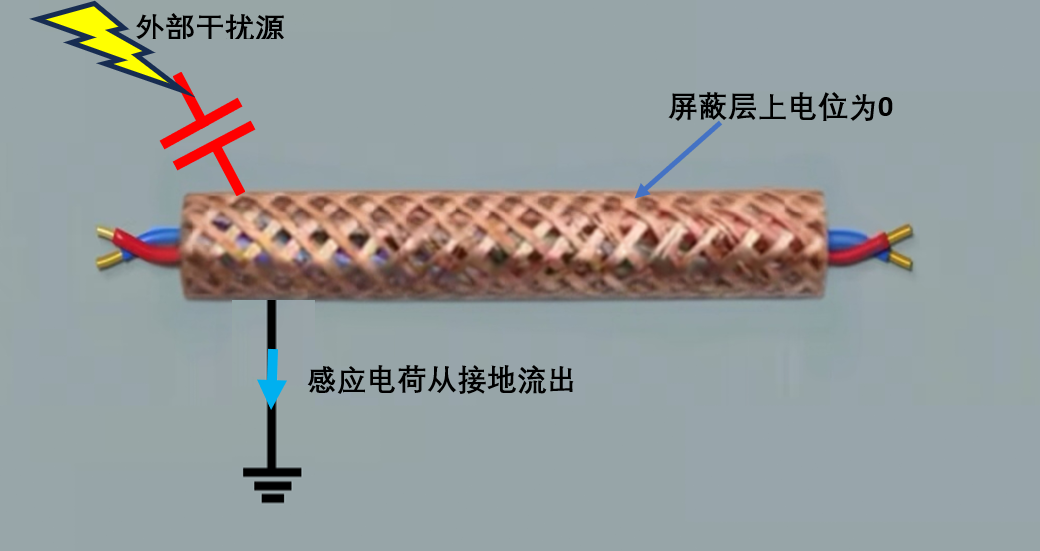

如果屏蔽层接地，当外部电场到达时，屏蔽层被强制锁定在0伏，感应电荷通过接地排出，从而保护了信号线。

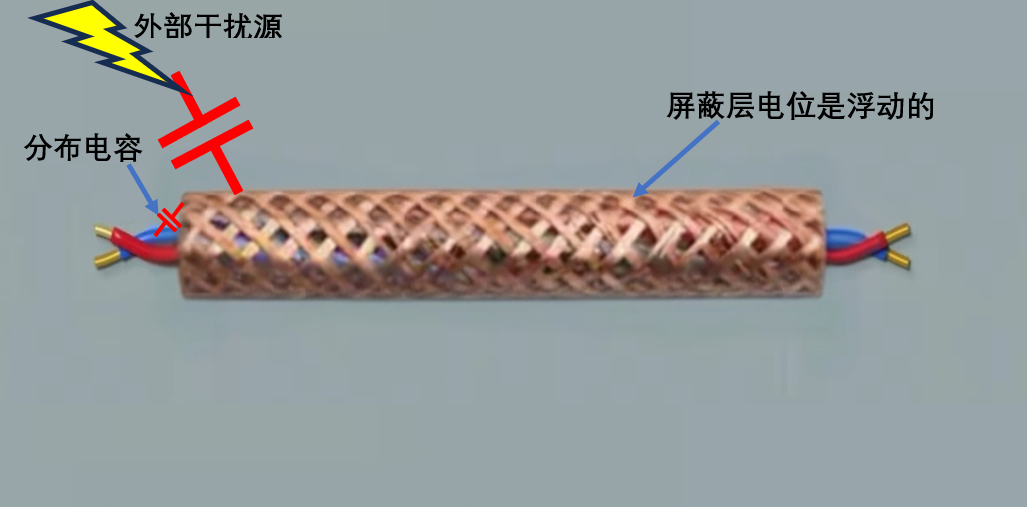

如果屏蔽层不接地。那么屏蔽层变成了一个浮动的电极，外部干扰电场，使得屏蔽层产生电位U。由于屏蔽层与信号线之间存在分布电容，电场通过电容耦合干扰信号线。
（2）电感耦合
物理机理：根据法拉第电磁感应定律，变化的电流产生变化的磁场。当干扰回路中的电流快速变化时，其产生的磁通量会部分穿过敏感回路，从而在敏感回路中感应出噪声电压。

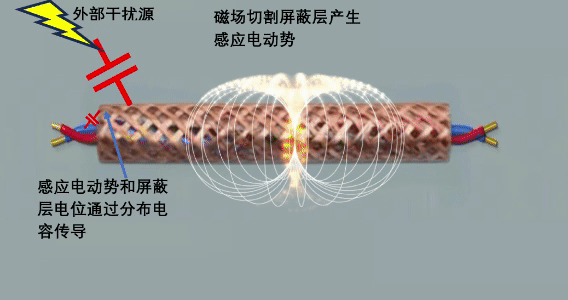

虽然金属屏蔽层无法阻断低频磁场，但它保证了屏蔽层是一个稳定的参考电位。如果两端不接地，屏蔽层在磁场线切割下产生感应电动势电位，然后合并之前屏蔽层的电位，通过分布电容耦合一起干扰到信号，就像一根高效的天线收集空间里的噪声，自己就变成了一个干扰源。
仿真结果
还是用AC任务，还是看频域。

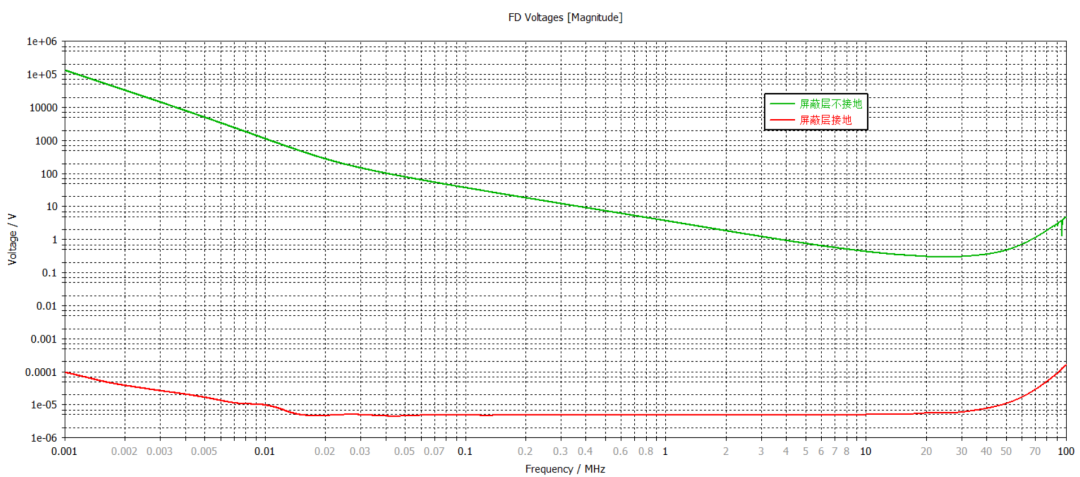

从结果看，屏蔽层接地比不接地，信号线上耦合的干扰电压小很多，不接地，干扰电压比较大，有点夸张，那是因为屏蔽层上有浮动的电位。
本文总结

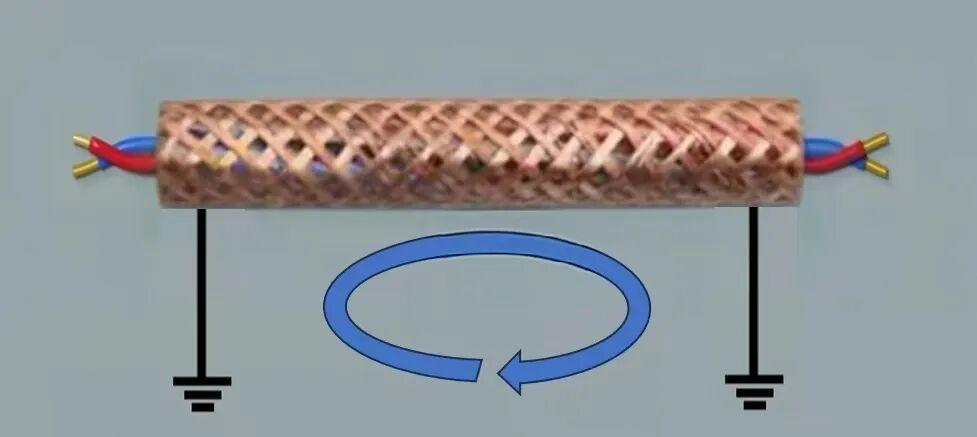

屏蔽线之所以能屏蔽噪声，是因为接地的屏蔽层提供了一个零电位的法拉第笼，阻挡电容耦合的电场干扰。而屏蔽线必须接地（通常是单端接地），是为了避免屏蔽层自己变成天线，同时防止地环路电流。
不接地的屏蔽线，不但不屏蔽噪声，还会主动收集干扰送给信号线——比非屏蔽线更糟。
