作者 | 螺栓设计老张 仿真秀金牌讲师

首发 | 仿真秀App

机械设计是一门历史悠久且持续迭代的经典学科。从人类文明早期出现设计雏形，到欧洲工业革命正式形成系统化学科体系，再到当下的信息时代，机械设计的相关理论与技术创新从未停滞，始终朝着更全面、更精准的方向快速发展。其中，作为机械设计评判的准则，零部件应力强度分析评价理论的迭代升级，最能代表行业技术的进步。

01

机械零部件应力强度分析评价

FKM是德国机械研究委员会的简称，其开发的《机械零部件应力强度分析评价导则》作为强度评判的最有效手段目前已经完全取代传统的强度理论，在整个欧洲甚至全世界被普遍采用并作为评价机械设计成败与否的标准。FKM已经升级至第七版，每一版的更新都是经过验证的基础理论和适应现代工业的创新理论的融合，其与时俱进、精益求精的特点体现在导则内容的各个章节和知识点。



图1 FKM第七版封面

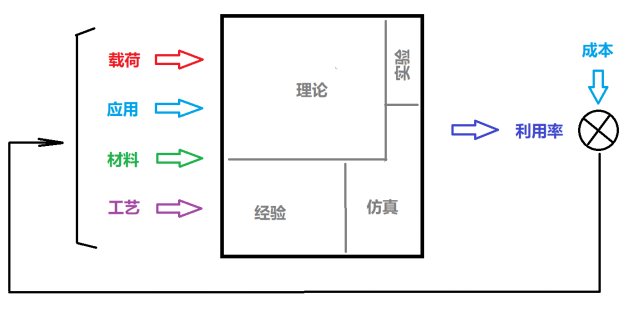

区别于传统强度理论，FKM从更加全面的、更加可操作性的全新角度对机械零部件的应力强度进行分析评价，下图即为FKM评价零件强度的流程。



图2 FKM流程图

由FKM的计算流程可以看出，区别于传统强度理论，FKM在计算过程中，不仅增加了设备应用工况、加工工艺、使用成本等影响结构强度与运行安全的实际工程因素。同时摒弃了仅考量载荷大小的单一分析方式，新增对载荷性质、载荷类型的精细化判定。因此，FKM可以作为完全取代传统强度理论的更先进的第五强度理论。

下面，为直观展现FKM强度理论与传统国标强度理论的差异，本文将结合实际工程案例，对比FKM不同版本算法与传统国标计算方法的区别。由于篇幅所限，此案列体现出的差别只是冰山一角，无法涵盖全部技术区别，更系统、全面的理论对比与细节归纳可以在本人（螺栓设计老张）的课上进行归纳和详解。但是本案例也足以说明：FKM强度理论与国标（传统强度理论）的天壤之别。

02

国标与FKM不同版本强度分析结构计算对比

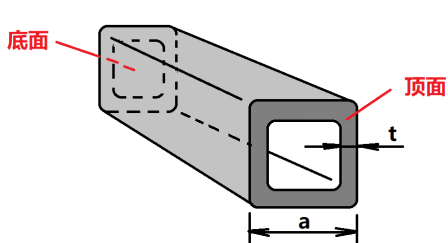

下图2为一球墨铸铁制成的底座四个支撑的其中一个。选择球墨铸铁牌号为EN-GJS-500-7，受到拉力317吨（3101KN）。尺寸数值为a=150, t=28。经FKM理论计算，其不能满足使用要求，安全性得不到保证，设计不通过。因此，拟重新设计，将壁厚t从28增加到35，其余参数不变，对其静强度进行评价。我们以国标（或传统强度分析方法）、FKM第五版的以应力强度分析方法、FKM第七版的应力强度分析评价方法分别对此同一结构进行计算。



图3 结构外形图

2.1按国标或传统方法计算

a)按国标或传统方法原始设计的应力强度评价

原始设计应力值为：

σ=3101x1000/(150x150-(150-56)x(150-56))=227 MPa,

原始设计的安全系数为：320/227=1.4，

等效利用率为：1/1.4=0.7，

设计通过。

b)按国标或传统方法更新设计的应力强度评价

σ=3101x1000/(150x150-(150-70)x(150-70))=194 MPa,

原始设计的安全系数为：320/194=1.65，等效利用率：1/1.65=0.6

设计通过，且安全性更高。

2.2 按德国机械研究委员会FKM导则方法计算

按FKM第五版方法计算

a)按FKM第五版原始设计的应力强度评价

原始设计应力值为：

σ=3101x1000/(150x150-(150-56)x(150-56))=227 MPa,

安全系数需要增加，增量为：

安全系数为：1.5+0.3=1.8

因此，原始设计利用率为：320/(1.8X227) = 0.78

设计通过。

b)按FKM第五版更新设计的应力强度评价

更新设计应力值为：

σ=3101x1000/(150x150-(150-70)x(150-70))=194 MPa,

此时的材料性能值分别为：

安全系数需要增加，增量为：

总安全系数为：1.5+0.3=1.8，

此时利用率为：318/(1.8X194)=0.91，

设计通过，但安全性不高。

2.3 按FKM第七版方法计算

a) 按FKM第七版原始设计的应力强度评价

原始设计应力值为：

σ=3101x1000/(150x150-(150-56)x(150-56))=227 MPa

因此，原始设计利用率为：320/(1.4X227)=1.01

设计不通过。

b) 按FKM第七版更新设计的应力强度评价

更新设计应力值为：

σ=3101x1000/(150x150-(150-70)x(150-70))=194 MPa

特征尺寸为：2t = 70,

此时的材料性能值分别为：

A = 0.979 x 2 = 1.96

安全系数需要增加，增量为：

总安全系数为：1.6

此时利用率为：318/(1.6X194)=1.02

设计不通过，且相对原始设计壁厚增加使得安全性不升反降。

03

结构应力强度计算对比及安全性分析总结

通过采用国标（或传统计算方法），FKM第五版，FKM第七版三种方法，对同一个结构进行应力强度分析评价，可得出明确结论：国标及传统计算方法计算逻辑过于简化、考量因素片面，极易出现“计算结果显示安全、实际结构存在风险”的假安全问题。

从本次计算结果来看，采用国标、传统强度理论计算时，改进后结构（2.1小节b工况）的计算结果优于原结构（2.1小节a工况）。该结果符合常规工程认知，但并不贴合实际工况。真实情况是，改进后的结构更加危险，这一真实隐患可通过FKM第七版计算结果（2.3小节b工况）得到验证。若仅依靠国标或传统方法校核，将无法识别这类潜在风险，会误将不合理的设计判定为合格，不仅会降低产品整体质量，还会为设备后续运行埋下安全隐患。

相比之下，德国机械研究委员会（FKM）发布的《机械零件应力强度分析评价导则》，校核考量维度更全面，计算结果更贴合工程实际、可信度更高。其中，FKM第七版相较于第五版进一步完善了理论体系、细化了校核规则，精准度优势更为突出。

本次案例中，结构改进后外部载荷不变、壁厚有所增加，从常规认知来看结构刚度更强、安全性应有所提升，但FKM第七版的计算结果显示结构安全性不升反降。这一差异的核心原因是：FKM第七版不再局限于结构尺寸等基础参数，综合纳入了多重影响结构强度的关键因素。

由此充分证明：FKM第七版的计算结果更精准、全面、可靠，更适用于现代复杂机械结构的强度校核。
