156、Fluent后处理CFD-POST生成体动画

很多同学往往关注于Fluent参数的设置，而忽略后处理。实际上后处理有时比参数设置更加重要。想法在脑子里要能够表达出来才可以。

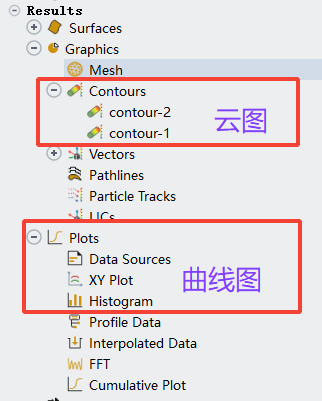

Fluent软件本身自带了一定的后处理功能，比如生成曲线图，生成云图

还可以生成动画

但是Fluent自带的后处理功能实际上非常有限，无论是曲线图还是云图，又或者是动画生成。



尤其是动画生成，Fluent生成的动画更适用于二维模型，即使你的模型是三维的，往往也只能生成某一个界面的动画，而无法生成整个体积的动画。

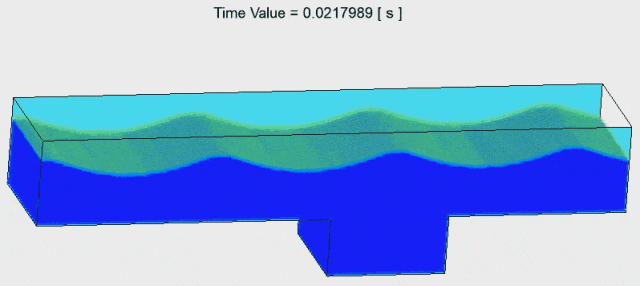

类似于下面的这种动画，Fluent生成就非常困难。因此我们借助CFD-POST来生成这种动画

注：

1.尽管Fluent可以生成曲线图和云图，但是如果想要生成适用论文的数据图，还是需要借助其他的软件工具。比如曲线图常用origin来生成，云图可以使用Tecplot生成

2.不知道有没有同学有办法直接使用Fluent生成体动画，可以在文章留言告知，感谢感谢！！！

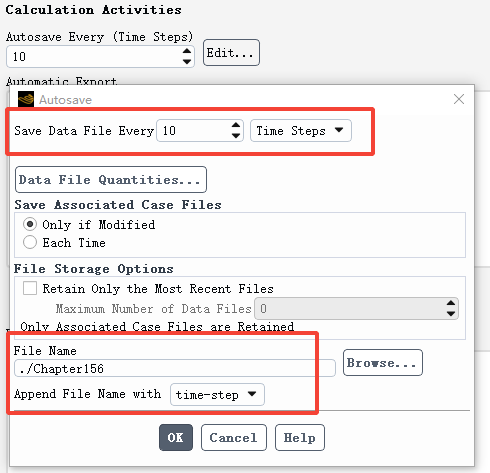

想要使用CFD-POST生成体动画，必须在Fluent中设置自动保存data。CFD-POST读取保存的data数据来生成动画。

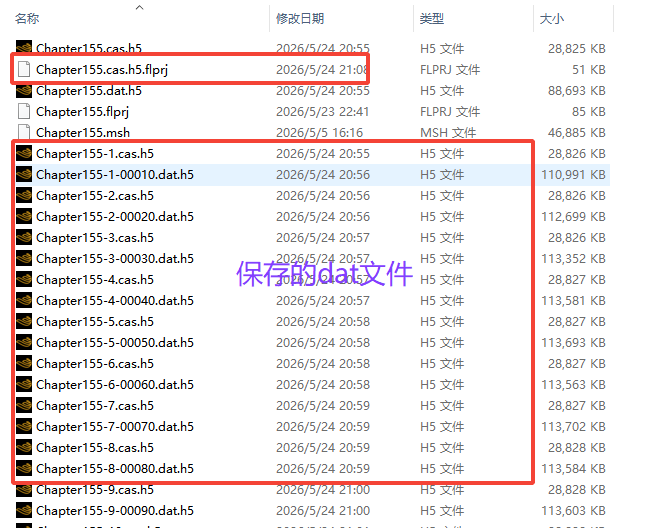

这里我们以文章155为例来生成动画，文章155已经保存了27个data文件

2.1导入data

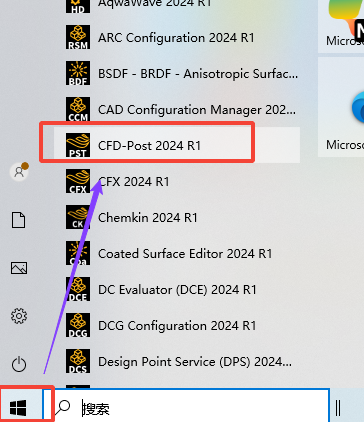

打开CFD-POST软件，可以直接在ANSYS软件目录打开，不需要通过workbench

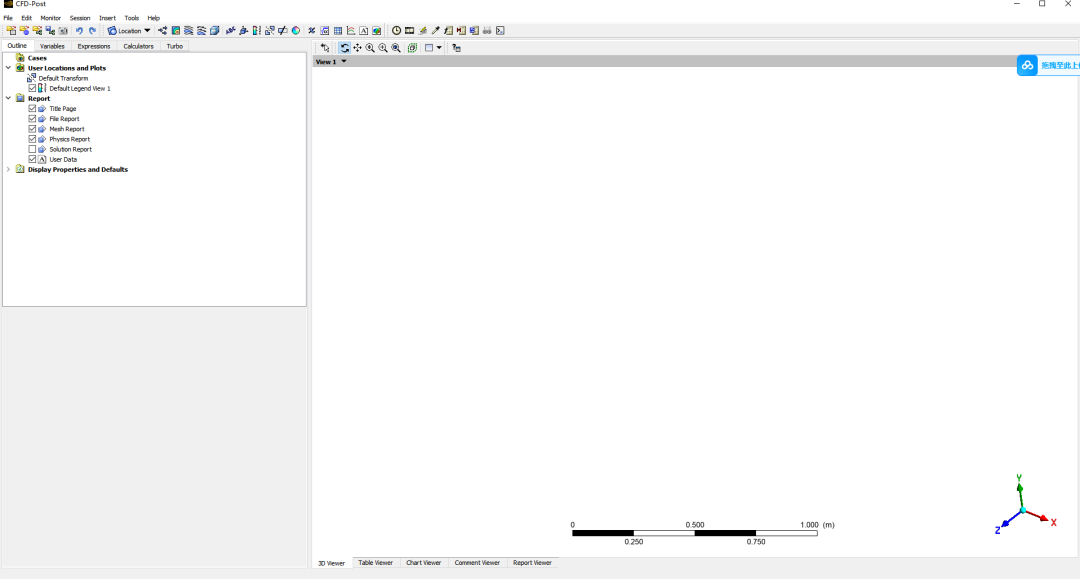

这是打开CFD-POST的界面

File--Load Results

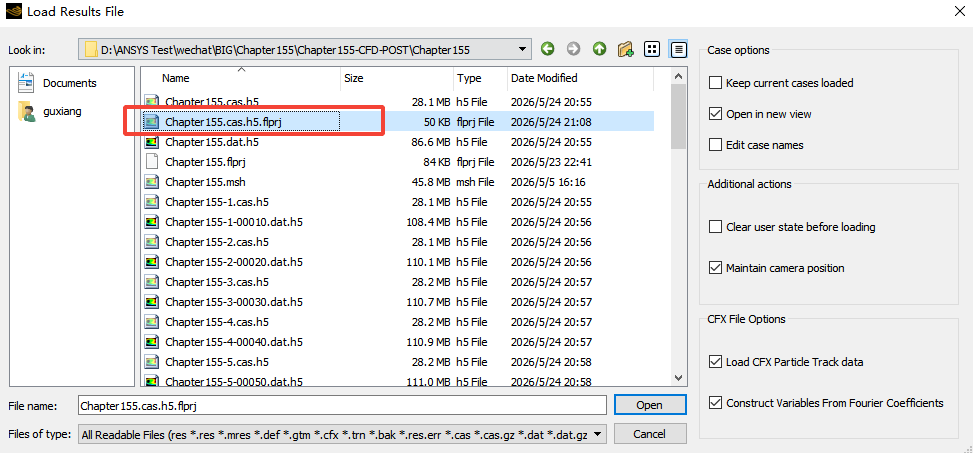

这里要特别注意，如果你的data数据是.h5格式，那需要选择.flprj后缀的文件。此时CFD-POST会自动导入相关的所有data

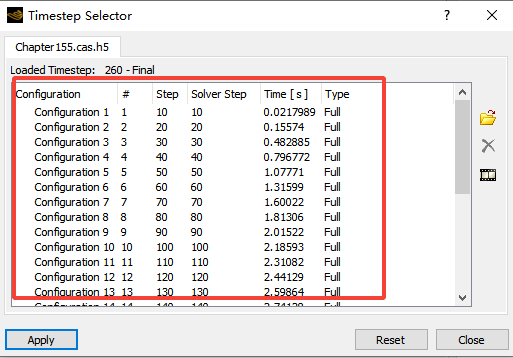

在Tools--Timestep Selector可以查看多个data是否导入成功

Timestep Selector界面如果有多个Configuration，表示导入多个data。如果只有有一个Configuration，说明只导入了一个data

注：如果你的data不是.h5格式，直接读取最后一个时间步的data即可。

2.2生成Volume Rendering

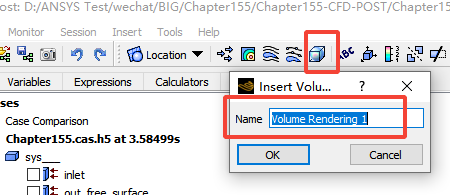

 点击Volume Rendering，Name可随意设置，最好是有意义的

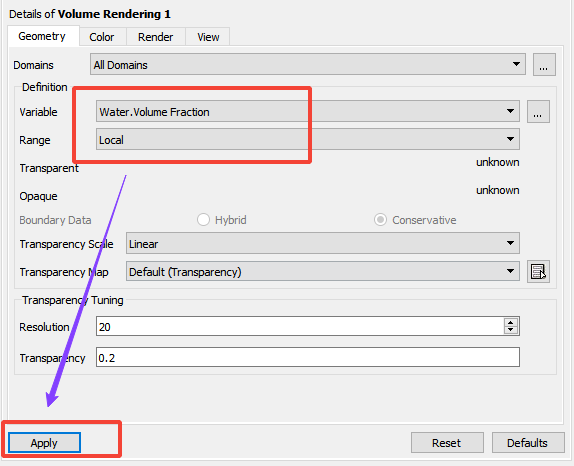

点击OK后，可以设置Volume Rendering的细节。Variable选择Water.Volume Fraction，也就是以water的体积分数来渲染体积

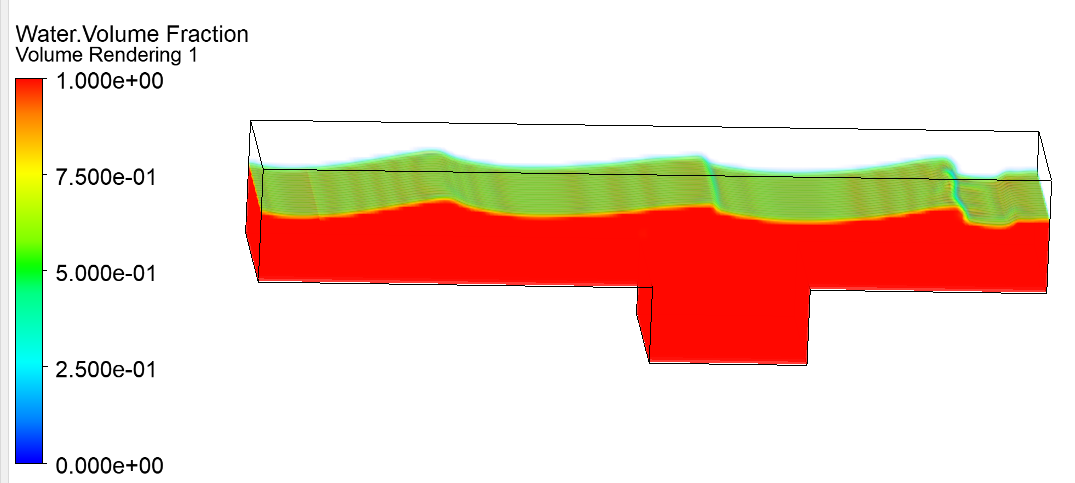

点击Apply后，界面显示如图所示，红色的表示water

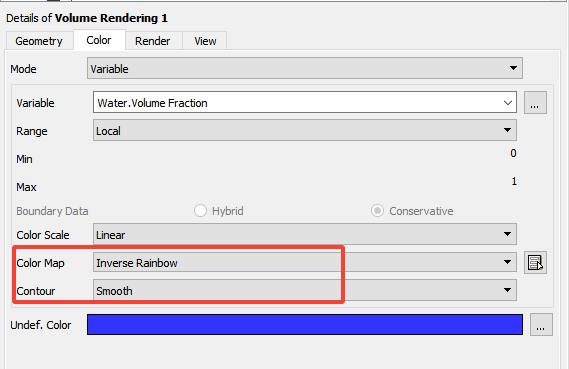

一般我们更习惯用蓝色表示水，因此我们把水的颜色变成蓝色。在Color栏，将Color Map选择Inverse Rainbow

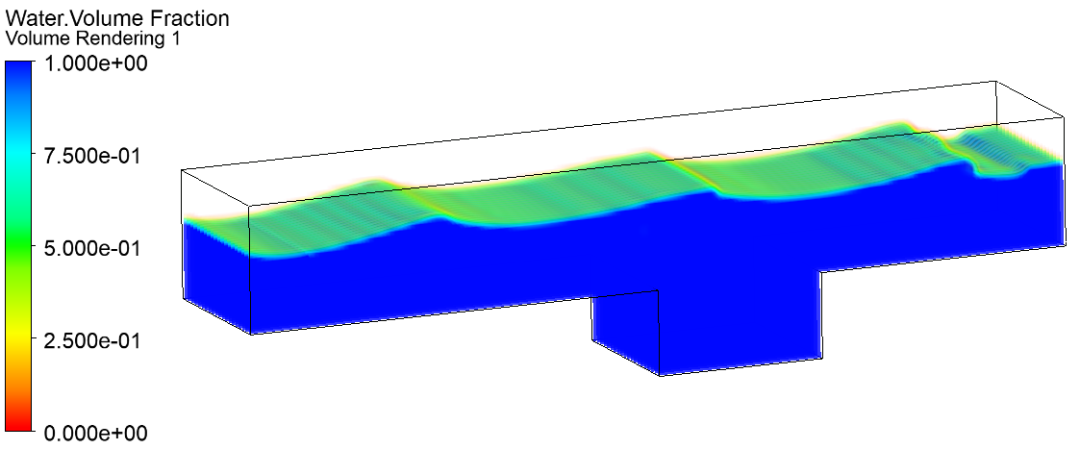

点击Apply后的界面如图

2.3添加计时器

在界面上添加计时器，Name输入:Timer

勾选Embed Auto Annotation，在下面的Type选择Time Value，表示时间数值

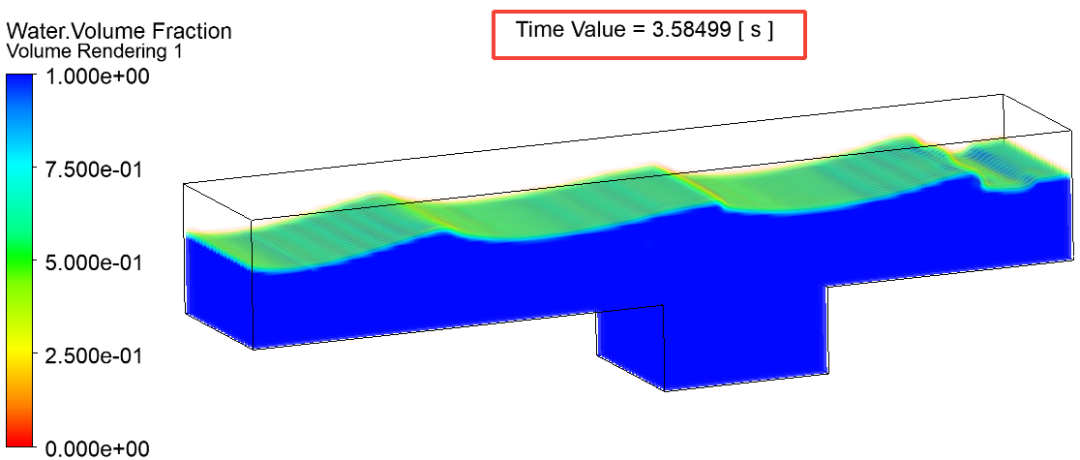

点击Apply后，在界面上就会出现时间了

为了更加好看一些，可以勾选上wall

2.4生成动画

基本样式就是上图所示，当然可以根据自己的想法来更改。下面我们在上图的基础上来生成动画。

本质上就是CFD-POST根据上图的样式读取每个data，并生成相同的样式，然后拼合成动画视频。因为要读取每个data，所以生成的时间会比较慢。

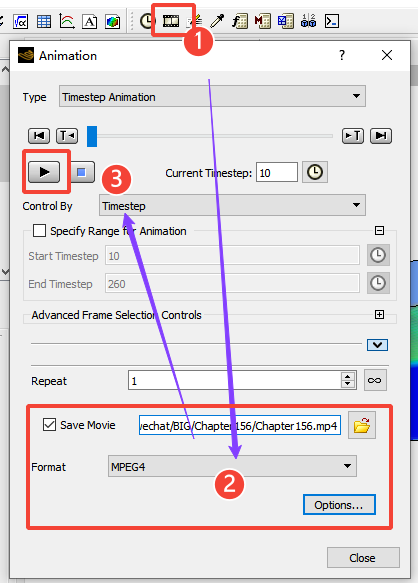

点击Animation，会弹出下面的界面，设置好保存路径和格式后，点击③处的播放按钮，即可生成动画

这种方式生成动画的过程比较漫长，可以看到界面右下角一直在读取数据

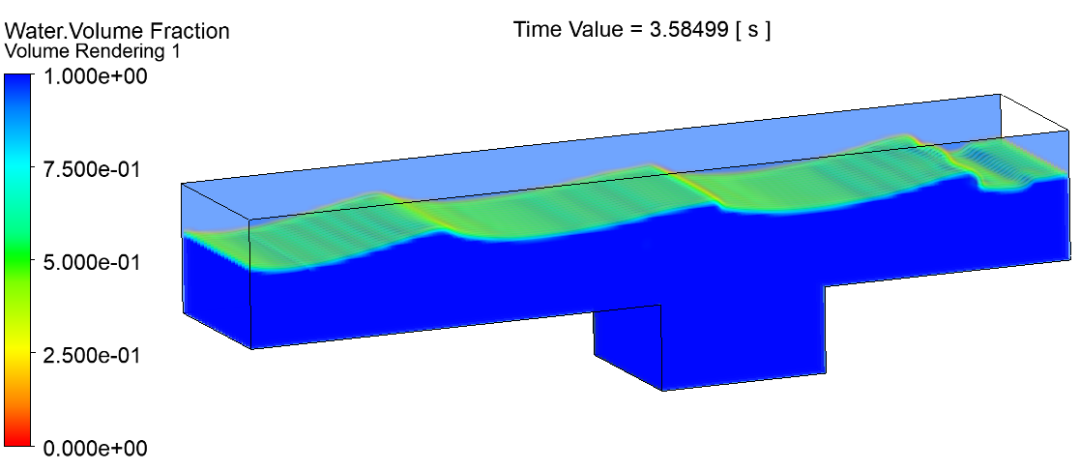

最后生成的动画如下图

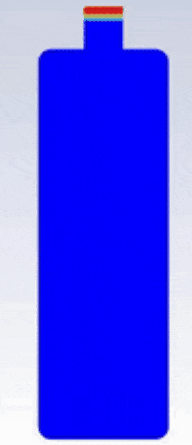

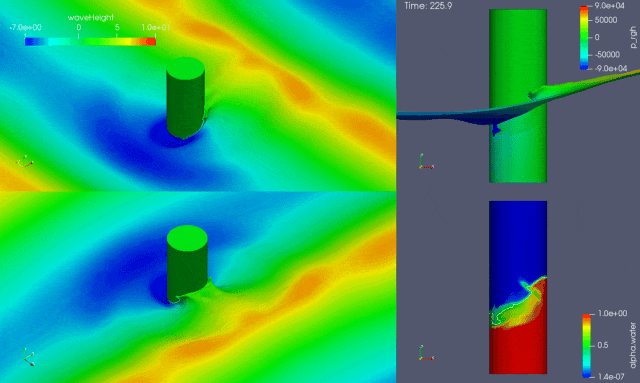

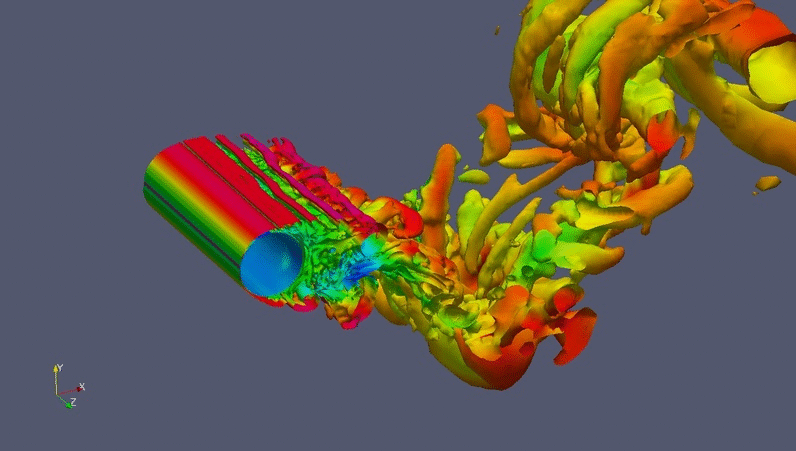

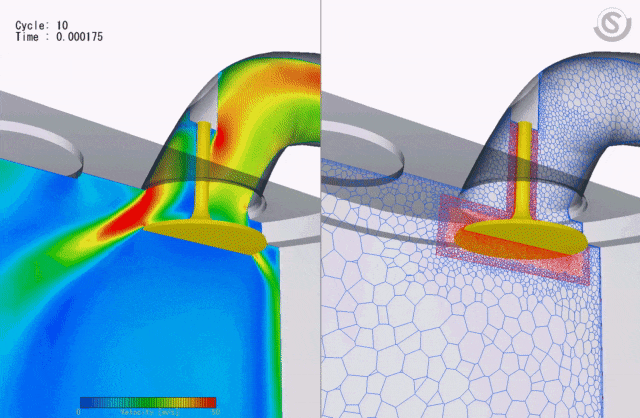

掌握后处理软件可以生成很多好看的动画，比如下面的一些动画。
