SolidWorks钣金设计|半圆钣金槽展开

4月前浏览669

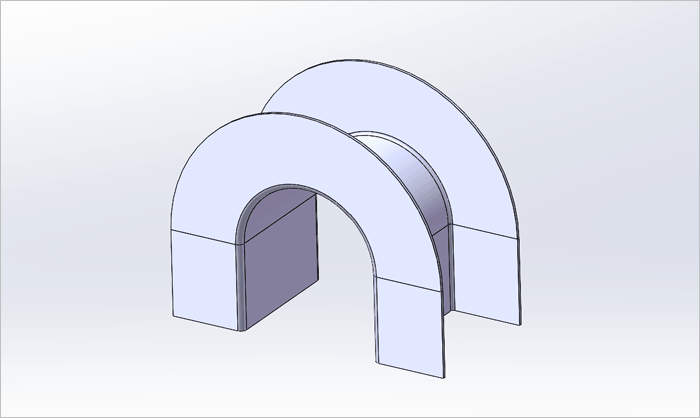

最终结果如下图所示。

方法:

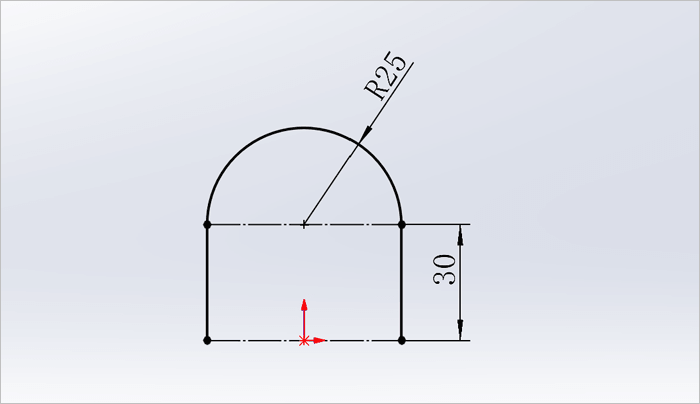

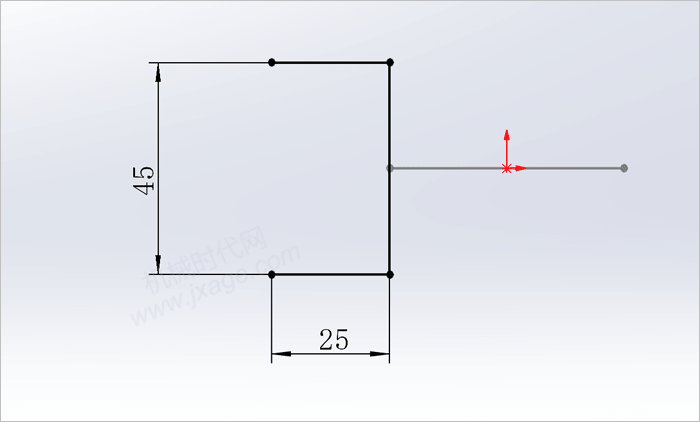

1.点击草图绘制,选择前视基准面作为草图平面,绘制如下图所示的草图。

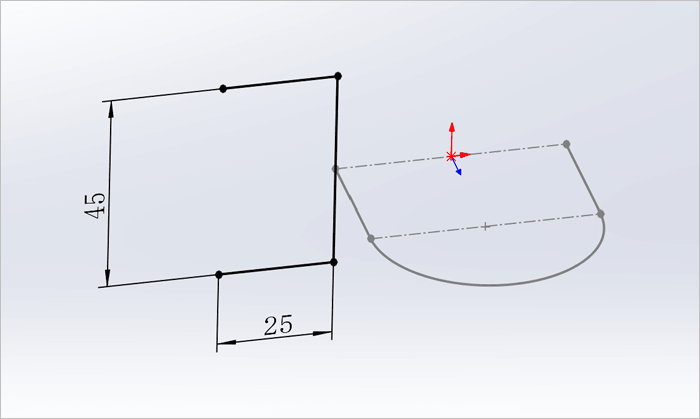

2.再次点击草图绘制,选择上视基准面作为草图平面,绘制如下图所示的草图。

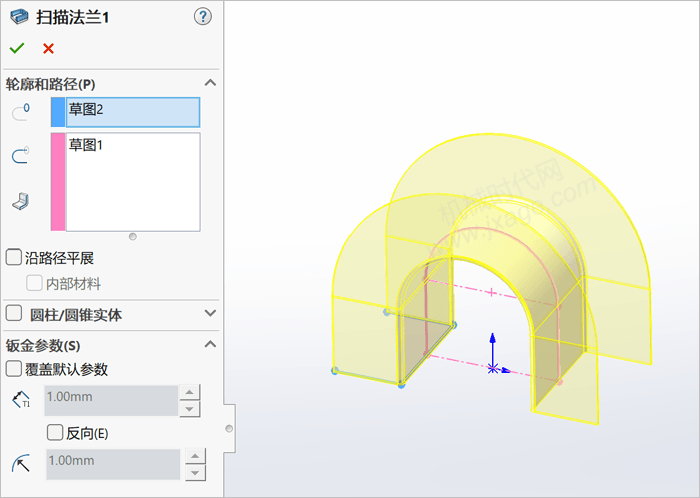

3.点击扫描法兰,选择草图1作为扫描的轨迹,选择草图2作为扫描的轮廓,如下图所示。

点击勾号完成。

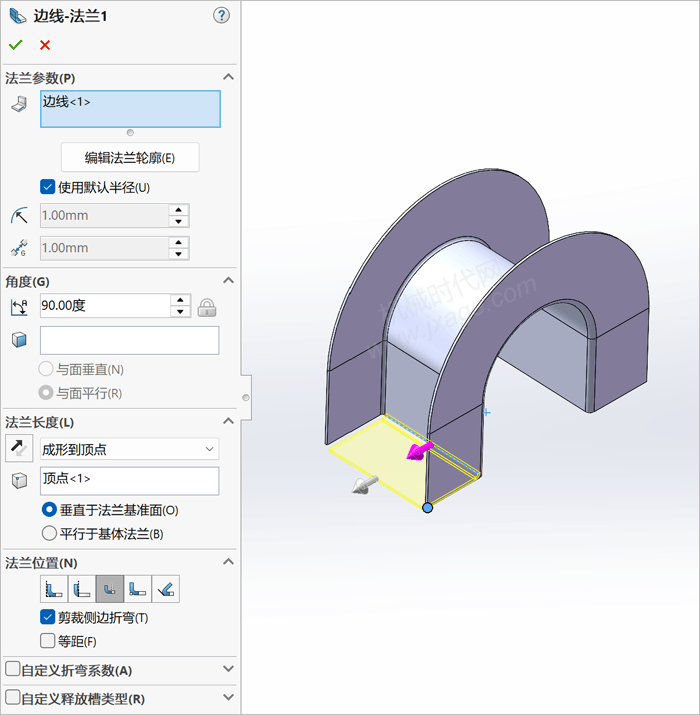

4.点击边线法兰,选择下图所示的蓝色边线,法兰长度选择“成形到顶点”,然后选择下图所示的蓝色顶点,点击勾号完成。

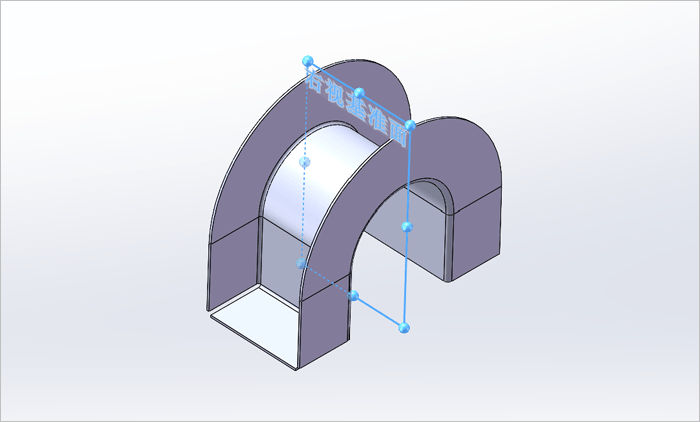

5.将上一步创建的边线法兰进行镜向,参考平面选择“右视基准面”,如下图所示。

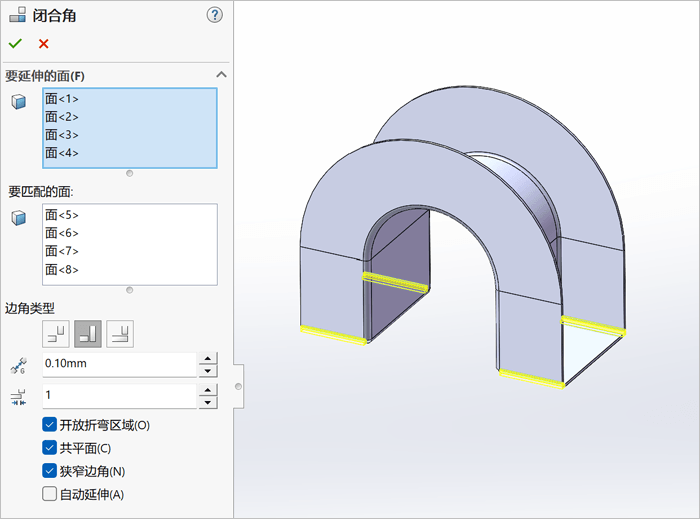

6.点击闭合角,注意勾选“自动延伸”,然后选择步骤4创建的边线法兰的侧面(共4个),系统会自动选择要匹配的面,如下图所示,点击勾号完成。

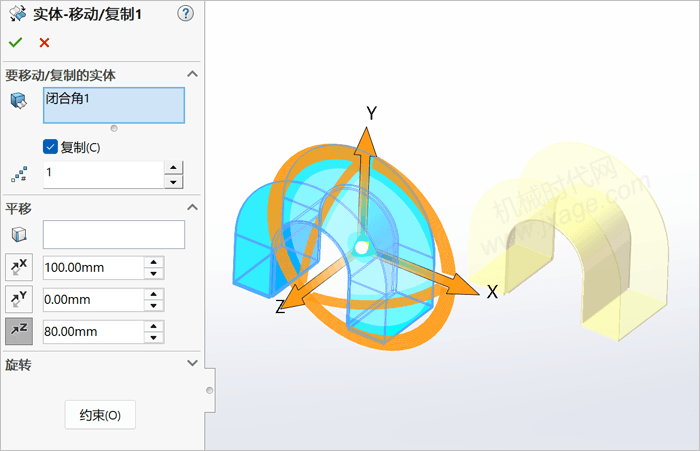

7.点击“插入”-特征”-“移动/复 制”,要移动/复 制的实体选择前面创建的实体,勾选“复 制”选项,数量为1,按照下图设置进行平移,点击勾号完成。

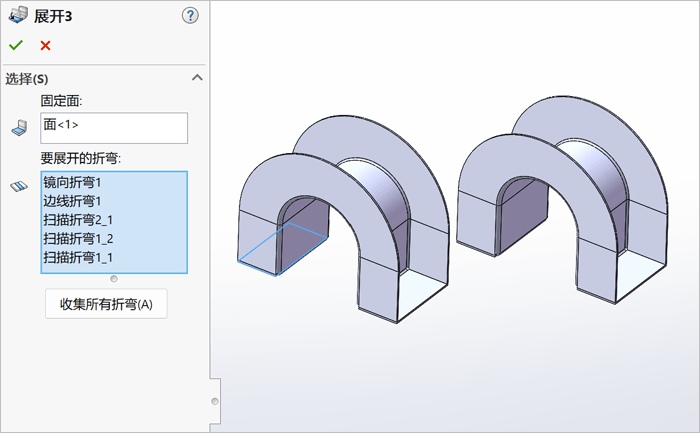

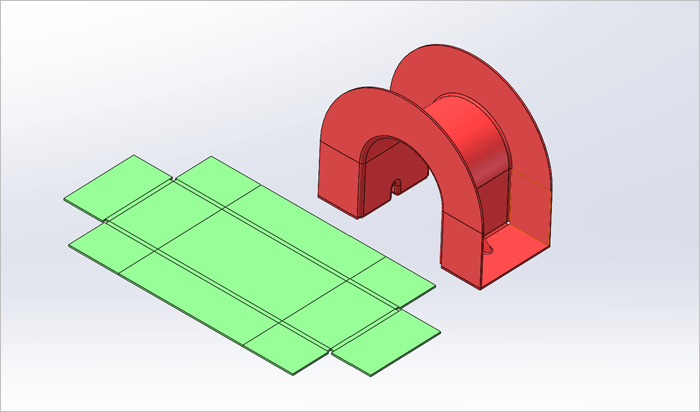

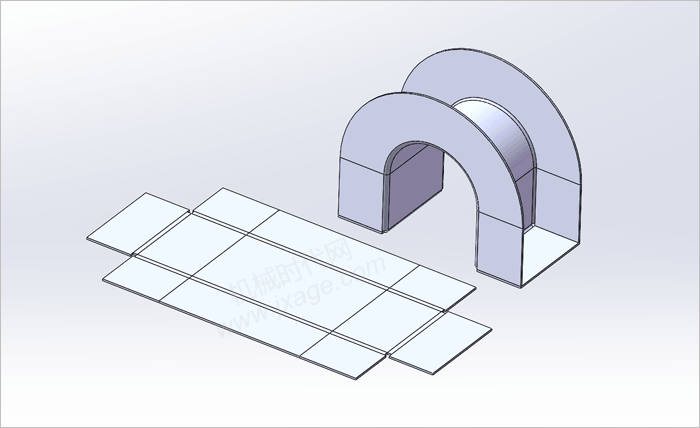

8.点击展开按钮,固定面选择下图蓝色的面,要展开的折弯折弯如下图所示。

点击勾号完成。

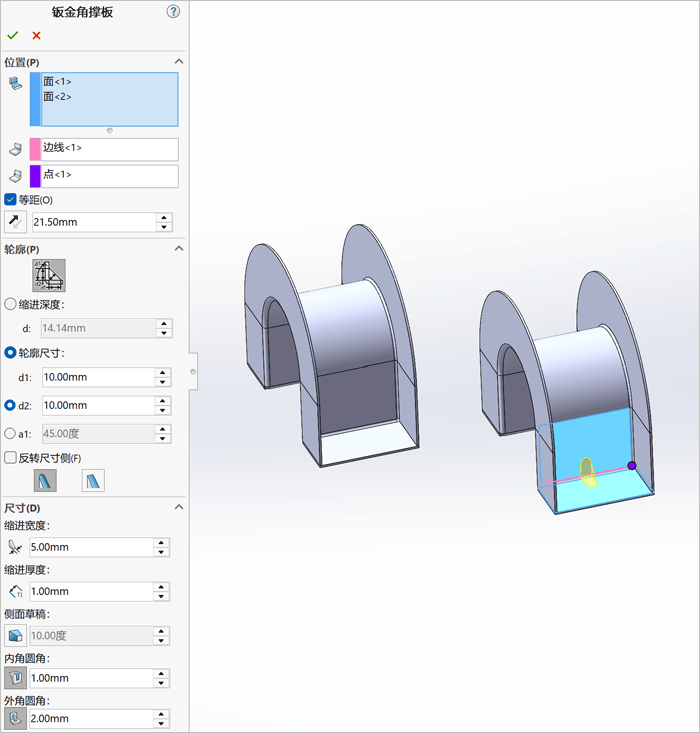

9.点击钣金角撑板,选择下图蓝色的两个面,此时系统会自动创建出一个角撑板,按下图设置角撑板的参数,点击勾号完成。

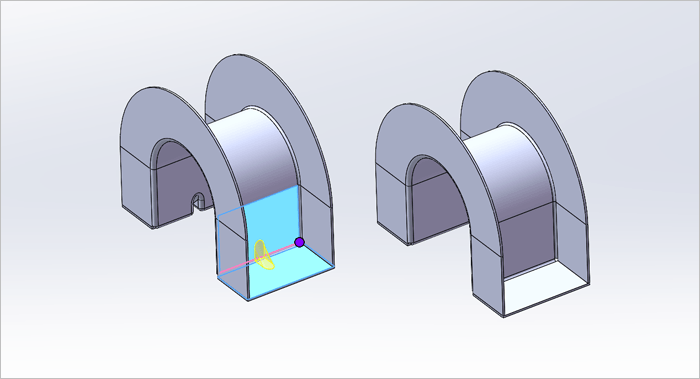

10.再次创建钣金角撑板。

点击勾号完成。

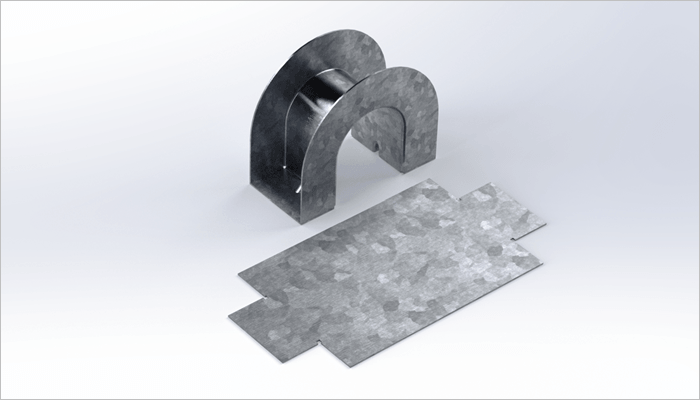

11.渲染完成。

来源:SolidWorks技巧

SolidWorks渲染钣金
