可能是全网最丝滑的CATIA V5刻字工具（Automation开发版）

CATIA那点事儿

4月前浏览622

CATIA V5版本，草图里创建文字这个功能的缺失，一直被一众用户吐槽。

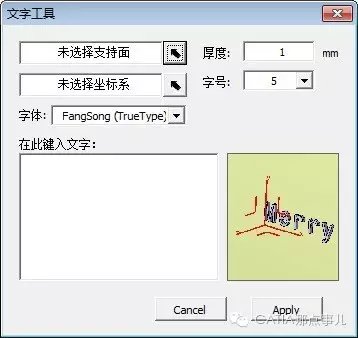

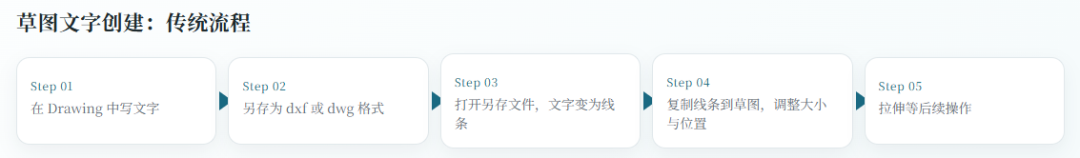

当时，我们是通过一段宏代码，把下面这个手动操作的流程，做了自动化。

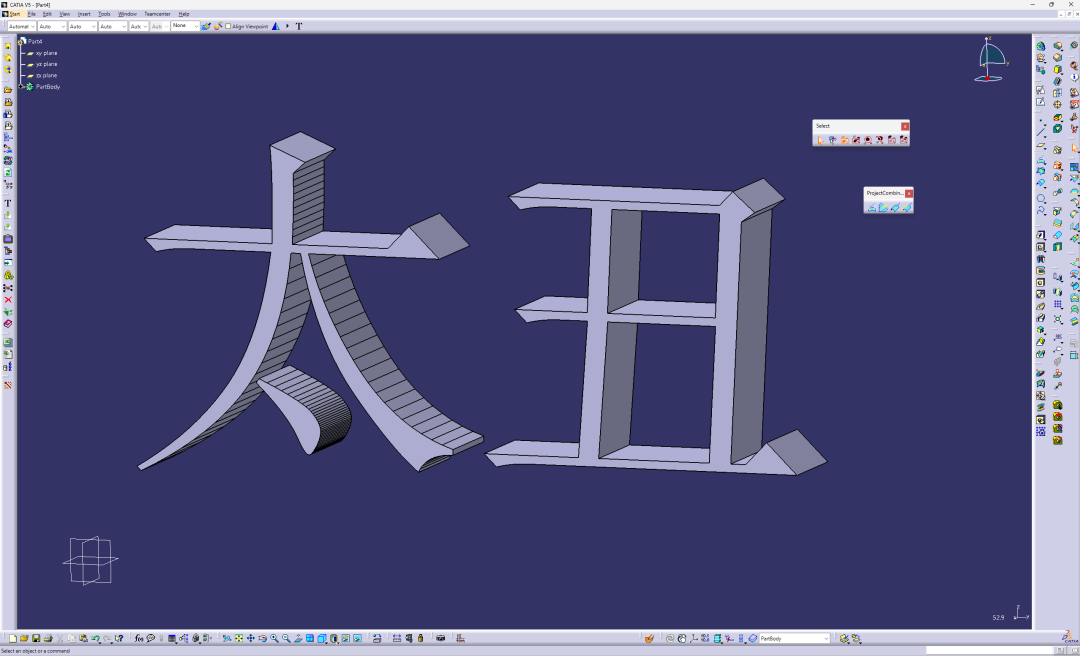

但工具运行的过程中，由于要在不同窗口之间切换，软件界面会闪烁，体验很差。且生成的轮廓由多段直线拟合，拉伸成实体之后，都是黑线，很丑。

后来，当我开始逐渐从纯VBA转战到用python做CATIA的Automation二次开发，借助py里的一些computer vision的库，我在2025年初写了下面的文章👇

这个CATIA V5刻字工具够不够优雅~

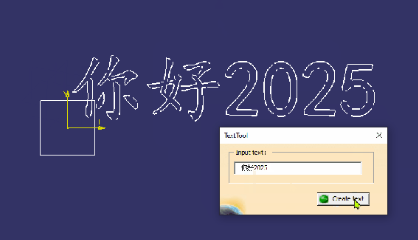

在这个工具里，我们把提取文字轮廓坐标信息的功能，从借助二维图，变成了“将文字写成图片，再提取图片轮廓”，从而解决了屏闪的问题。但，问题仍然存在：轮廓的精度比多段直线拟合还要低。👇

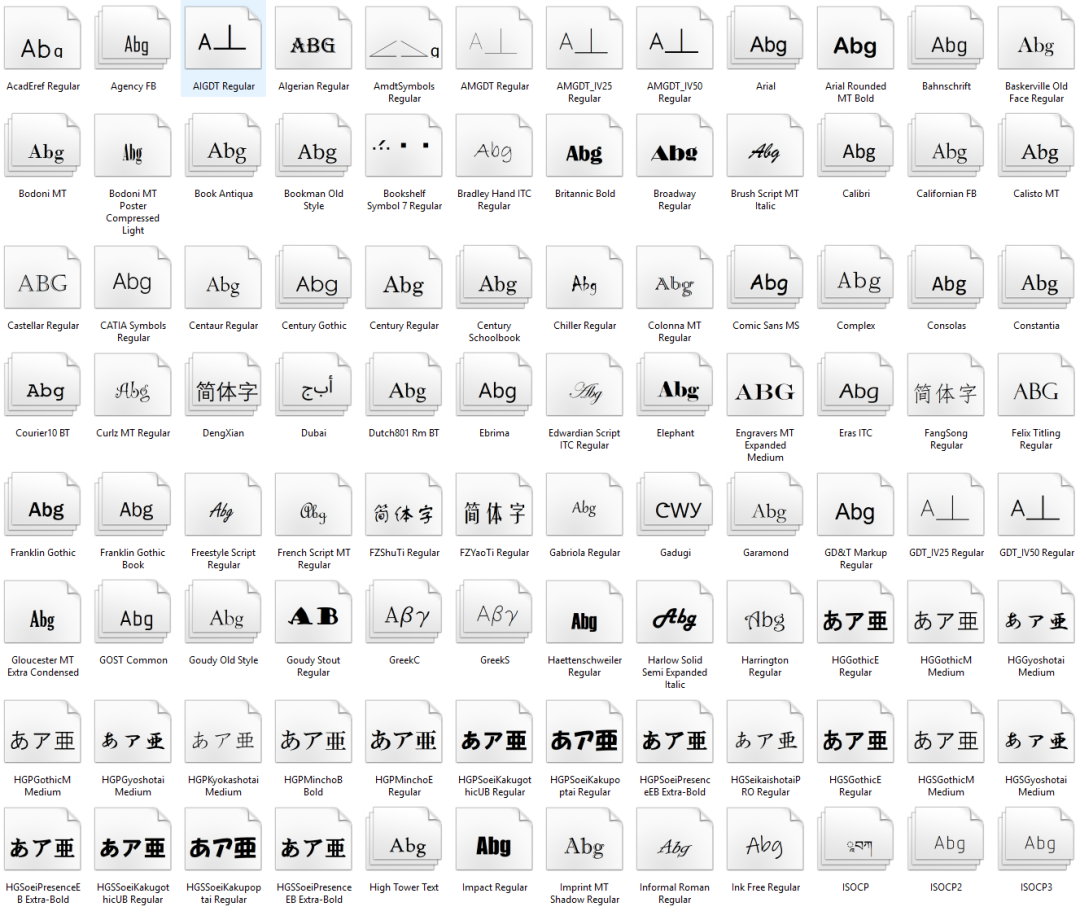

其实当时我就在想，各种文字字符，之所以能在电脑，那它一定有对应的数学信息，而且大概率藏在字体文件里。

只是当初没那么多时间和精力去深入研究。

而今天，AI大模型和Coding Agent，让这个想法瞬间落地。

由于最近我们的二次开发交流群里，有很多关于AI的讨论，这里，小狼也说一下自己的看法：

我认为，与AI Coding Agent（不管是Claude Code也好，CodeX也好），最舒服、最高效的方式，应该是“人Plan，Agent Do”。这样，要比你只说一句“帮我写个CATIA刻字工具”这样的简单提示词，它自己Plan Do，然后你对结果不满意，它再反复修改…效率和准确性上高很多不说，至少，可以帮你节省很多Tokens，那可是真金白银啊！

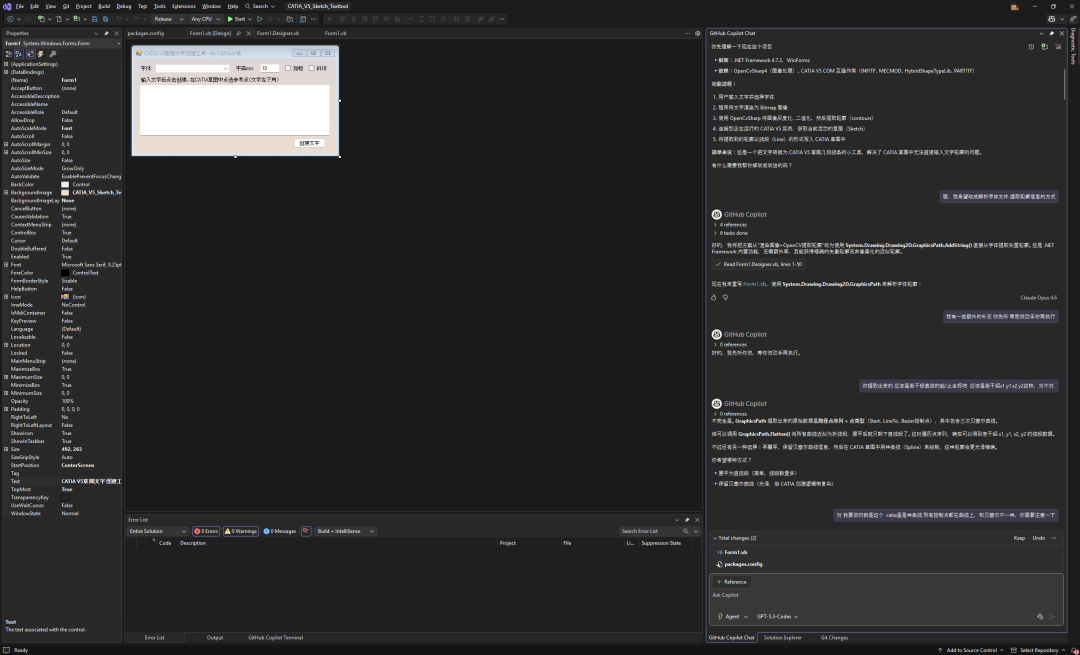

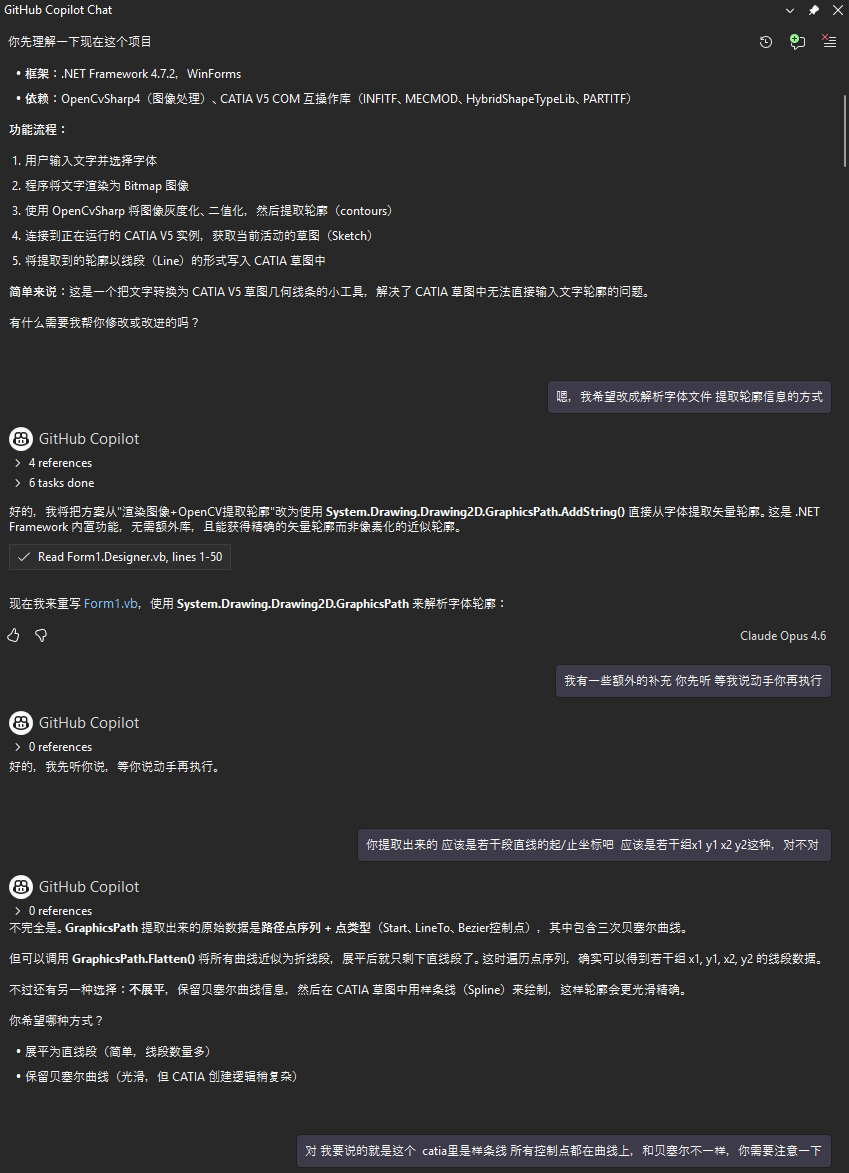

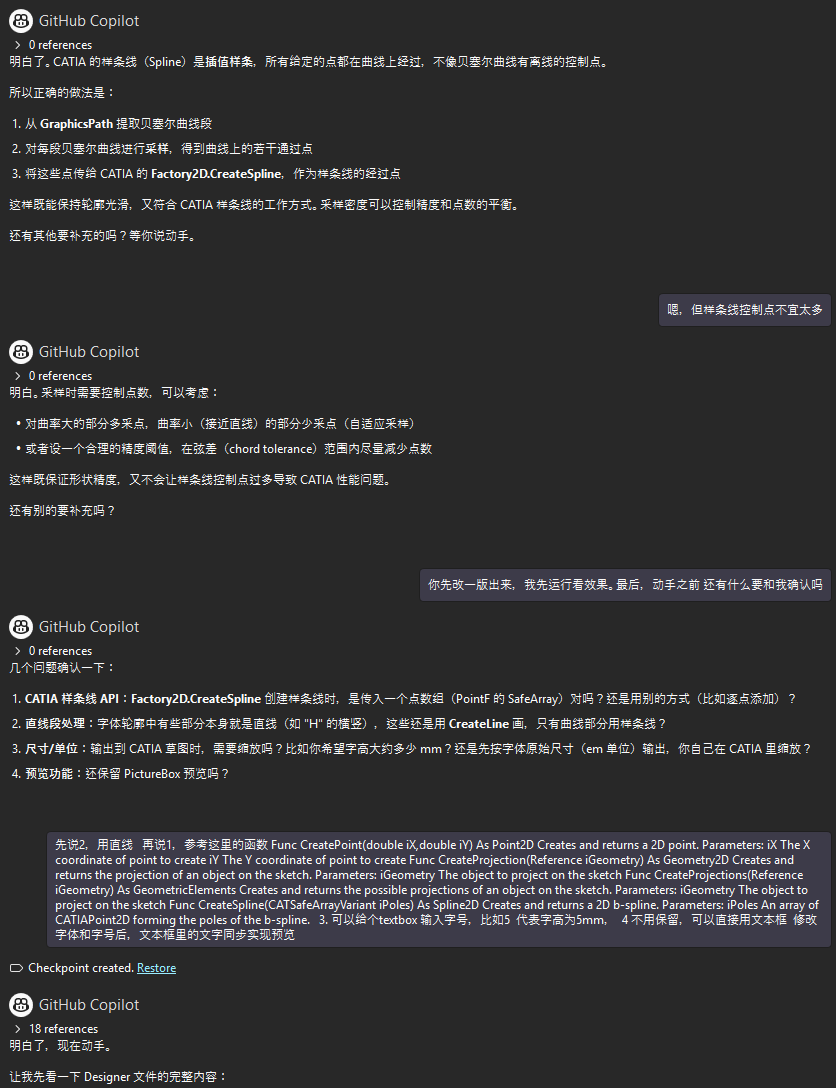

所以，我给我的Agent的提示词，大概是这样的（感兴趣的朋友可以去看文末的完整版截图）：
