基于STAR-CCM+与Transformer自注意力的汽车三维流场快速高精度预测

仿真圈

3月前浏览1123

关注

点击图片查看回放

作者 | 梁松月 仿真秀优秀讲师

首发 | 仿真秀App



在工业研发体系中，CFD计算流体力学技术经过数十年发展，已然成为不可或缺的核心研发工具，广泛赋能航空发动机研发、汽车空气动力学设计、船舶水动力分析、新能源热管理等诸多领域。当下，工业产品迭代节奏持续加快，仿真分析的应用场景愈发复杂，传统CFD仿真技术的固有短板被不断放大，逐渐难以适配现代工业研发的高效需求。高精度仿真往往需要漫长的计算周期，产品参数优化环节会产生极高的算力与时间成本，多工况并行测算会造成大量计算资源损耗，冗长的仿真流程严重制约产品快速迭代效率，同时海量的仿真原始数据得不到二次挖掘，数据价值长期闲置浪费。

聚焦汽车外流场仿真领域，一套标准化的三维高精度仿真流程包含CAD几何建模、结构性与非结构性网格生成、物理模型参数标定、迭代求解计算、仿真结果后处理五大核心环节，常规工况下完整流程耗时可达数小时，高精度复杂车型仿真耗时甚至长达数天。若开展空气动力学DOE参数优化试验，所需测算工况可达上百组，计算量呈指数级暴涨，不仅加重企业算力负担，还会拉长研发周期，这也是目前主机厂、汽车零部件企业仿真工程师面临的共性痛点。

行业痛点倒逼技术革新，人工智能深度学习技术强势入局CAE仿真领域，彻底打破传统数值仿真的技术壁垒，重塑仿真研发技术路线。目前全球科技企业与顶尖科研机构均已加码布局AI+CFD智能仿真赛道，其中包含NVIDIA、Siemens、Ansys等国际工业软件巨头，Tesla、华为等高端制造科技企业，同时清华大学、MIT、Stanford等顶尖高校也深耕该领域开展专项科研攻关。在众多技术研发方向中，基于深度学习的流场快速预测技术脱颖而出，成为下一代智能CAE的核心技术，该技术依托神经网络挖掘海量CFD仿真数据的内在映射规律，无需完整数值求解流程，即可快速推演复杂流场分布结果，替代传统仿真中的部分求解环节，从根源上解决传统CFD耗时久、成本高的行业难题。



01

为什么AI流场预测会成为未来趋势？

从技术底层逻辑来看，传统CFD仿真核心是对流体力学偏微分方程进行离散求解，无论行业常用的有限体积法、有限元法还是有限差分法，都必须依托网格划分、方程迭代运算、数值收敛判定三大核心步骤完成仿真计算，这也决定了传统仿真无法规避的技术特性：仿真精度越高，网格数量越多、迭代步数越密集，计算成本便会同步攀升。以常规家用乘用车外流场仿真为例，模型网格规模普遍达到数千万级，单一工况高精度仿真计算时长维持在数小时，若开展DOE多参数优化试验，上百组工况的测算工作量会给企业算力带来极大压力。对于工业研发而言，时间成本直接决定研发成本，压缩仿真耗时、降低优化成本成为所有车企的核心诉求，而AI流场预测技术恰好为该痛点提供了最优解决方案。

深度学习算法天然适配流场仿真场景，算法具备强大的高维非线性映射、空间特征提取以及海量数据学习能力，而汽车三维复杂流场本质就是高维空间下的非线性物理场分布，二者底层逻辑高度契合，这也是AI能够精准预测流场数据的核心原因。在众多深度学习架构中，Transformer架构的问世进一步突破了传统AI仿真的技术瓶颈，凭借独特的自注意力机制，完美适配三维汽车流场的复杂预测场景，成为当下工业级CFD智能预测的最优模型。

02

为什么选择Transformer而不是传统神经网络？

早期流场预测研究大多依托MLP多层感知机、CNN卷积神经网络、U-Net、GNN图神经网络等传统模型，这类基础神经网络虽能完成简易流场预测任务，但在汽车三维复杂外流场测算中存在明显短板。传统模型长距离依赖建模能力薄弱，无法精准捕捉车身远端流场与近壁面流场的联动关系，对不规则汽车几何结构适配性较差，难以兼顾车身曲面、车轮、底盘等复杂区域的流场特征，全局流场耦合关联捕捉能力不足，模型泛化能力受限，更换车型或调整车身参数后，预测精度会大幅下降，无法满足工业多变工况的使用需求。

相较于传统神经网络，Transformer架构的核心优势在于自注意力机制（Self-Attention），该机制能够自主识别车身不同空间区域的流场关联特征，精准捕捉全车全局流场耦合规律，深度挖掘压力场、速度场中的复杂非线性依赖关系，完美适配三维不规则汽车模型的流场预测工作。目前Transformer架构已成熟应用于自然语言处理、图像识别、三维点云处理、科学机器学习等多个领域，行业内基于该架构迭代优化，开发出适配汽车外流场的Transolver专用求解网络，针对性解决三维流场高精度快速预测难题。

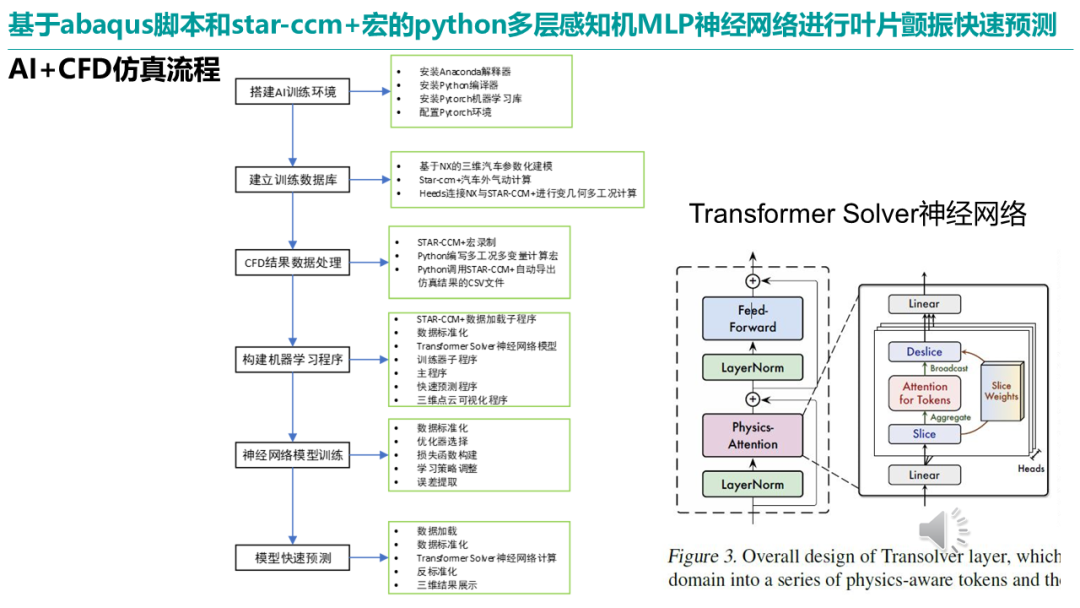

需要着重强调的是，工业级AI+CFD项目落地绝非简单的神经网络训练，数据生成与工程自动化才是项目落地的核心难点，AI模型的精度上限完全取决于训练数据质量。为贴合工业实战标准，行业搭建出全流程工程化闭环体系，完整覆盖NX参数化建模、STAR-CCM+自动化仿真、HEEDS批量DOE试验、Python数据工程处理、Transformer模型训练、AI预测结果可视化六大模块，形成标准化工业级AI智能仿真工作流，兼顾理论原理与工程实操。



03

NX参数化汽车建模，筑牢数据底层根基

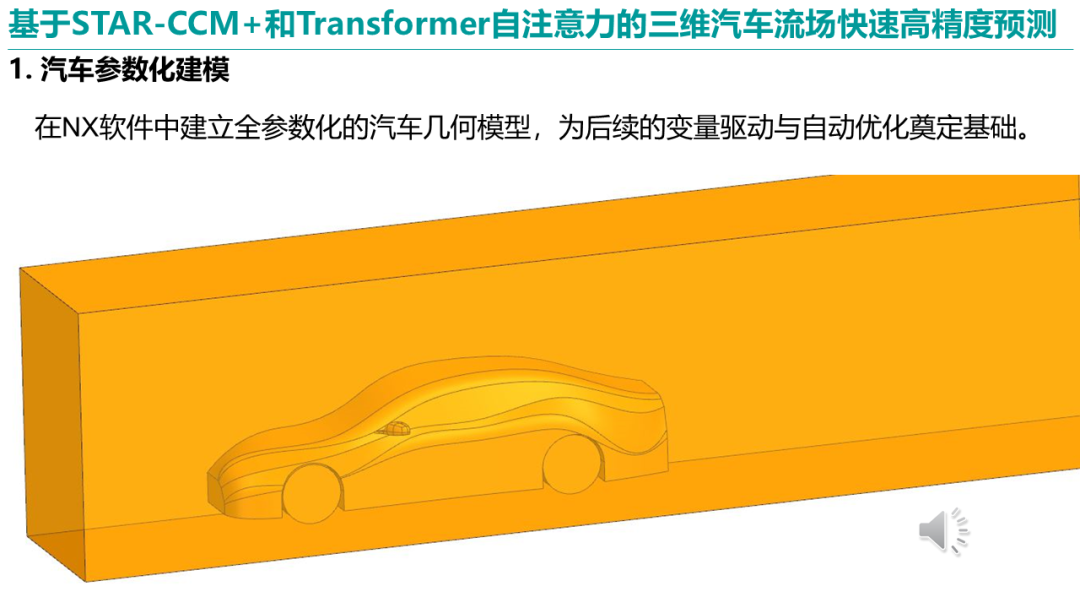

高质量、多样化的几何样本是AI模型训练的前提，单一车型数据无法保障模型泛化能力，因此参数化建模成为AI+CFD项目的首要关键步骤。从工业研发实战角度出发，依托NX软件搭建全参数化汽车几何模型，精准把控车身关键设计参数，完成车身长宽高、流线倾角、曲面弧度等外形参数的变量定义，搭建参数自动更新驱动机制，修改核心参数即可一键生成不同外形的汽车几何模型。技术研发中需严格把控车身曲面连续性，避免曲面破损、锐角结构导致后续网格划分失败，同时合理控制参数变量数量，剔除冗余参数，降低模型训练难度。该建模技术不仅适配AI数据集批量生成，还可直接应用于汽车空气动力学优化、结构力学优化、多学科联合优化等工业场景，工程实用价值极高。



04

STAR-CCM+汽车外流场仿真，标准化工业仿真流程

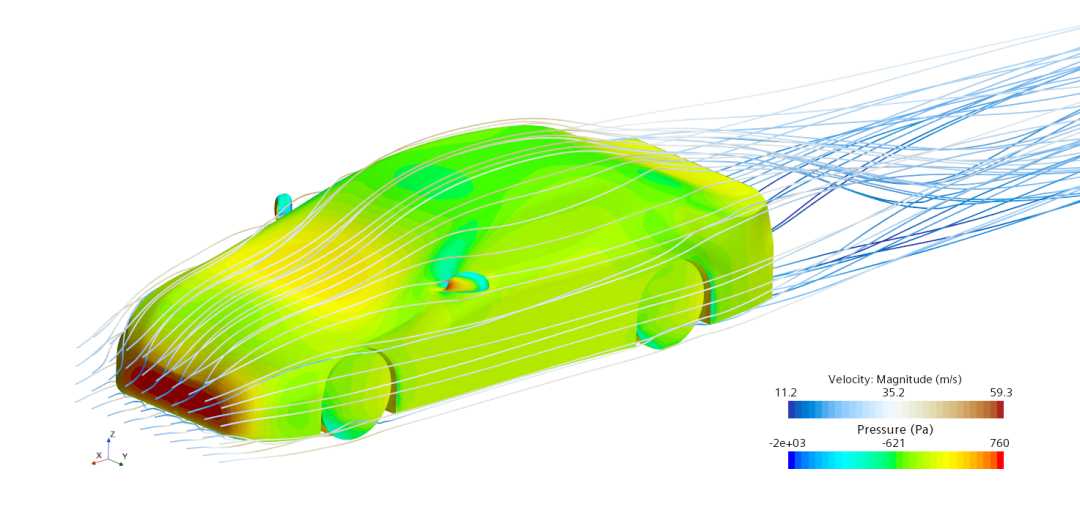

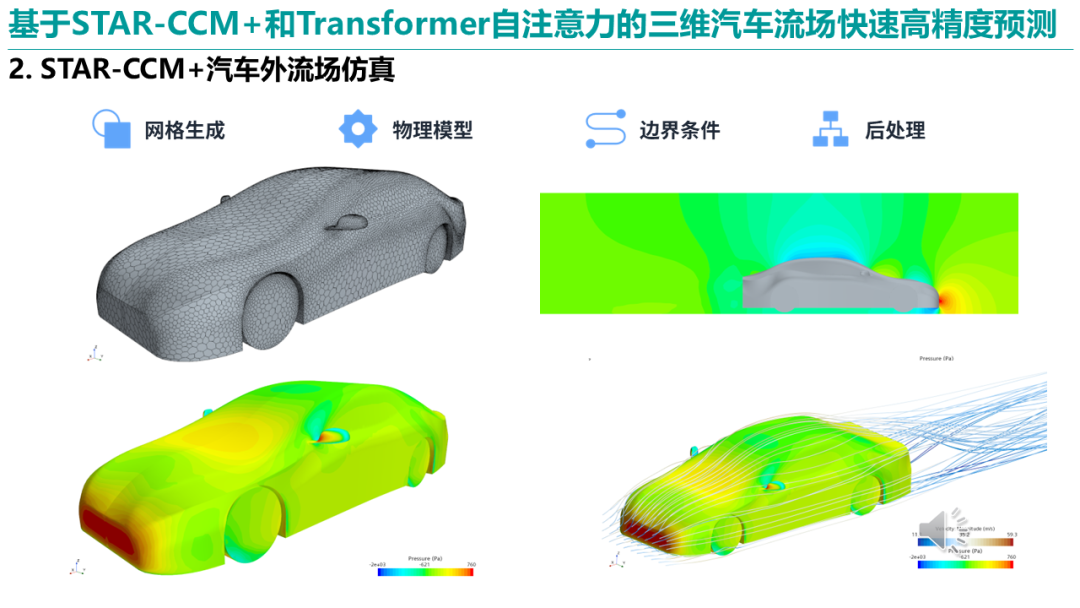

完成参数化几何建模后，进入CFD核心仿真环节，依托STAR-CCM+搭建符合车企工业仿真规范的汽车外流场标准化流程。在网格生成环节，采用整车混合网格划分方案，精准把控车身近壁面边界层网格尺寸，严格控制y+数值满足湍流模型计算要求，同时对车头、车轮、底盘等复杂流动区域进行网格加密，平衡仿真精度与计算效率；物理模型设置环节，择优选用适配汽车外流场的湍流模型，明确空气物性参数、流动状态参数标定标准；边界条件设置环节，规范速度入口、压力出口、车身壁面、地面边界的参数设定方法，还原真实车辆行驶流场环境；后处理分析环节，完成压力云图、速度流线图等关键数据的提取与分析。仿真过程中需重点排查网格负体积问题，实时监控迭代残差曲线，确保仿真结果收敛有效，为后续AI训练提供高质量仿真样本。



05

HEEDS自动化批量计算，搭建数据生产线

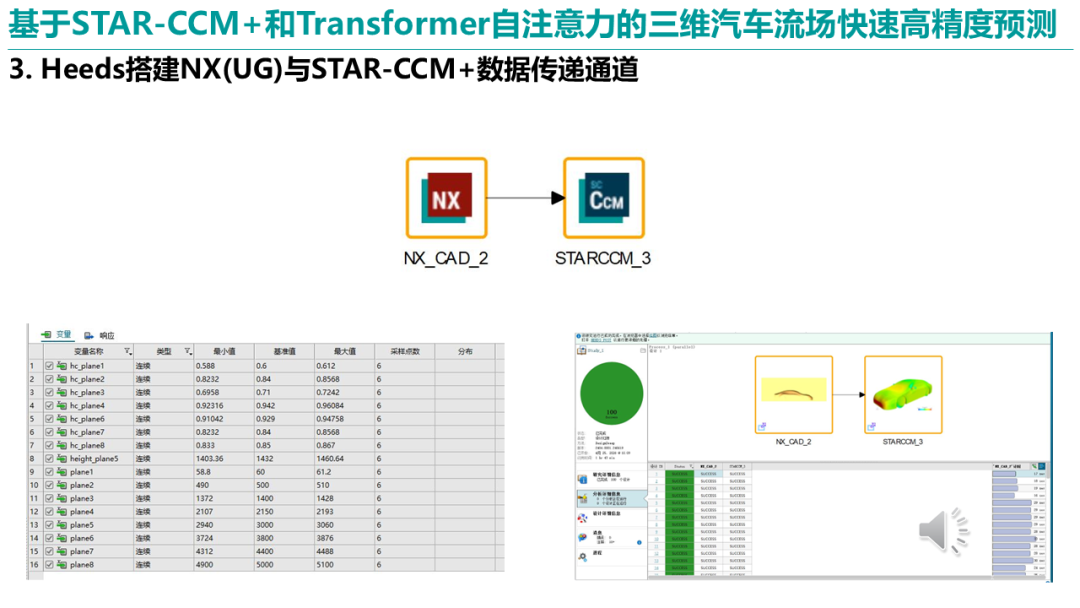

常规工程师可独立完成单一工况仿真，但批量生成AI训练数据集的自动化技术门槛较高。AI模型训练需要数十组甚至上千组差异化仿真数据，纯人工重复操作耗时费力且极易出错，根本无法满足工业数据生产需求。工业方案引入Siemens HEEDS多学科优化软件，打通NX几何建模与STAR-CCM+仿真的数据传输链路，实现全流程自动化DOE批量计算。通过搭建软件联动数据接口，依托拉丁超立方抽样算法完成车身参数科学抽样，保证样本数据分布均匀、覆盖全面，无需人工值守即可完成参数自动更新、模型批量计算、仿真结果自动保存。实操过程中，需精准设定抽样参数阈值，规避不合理几何参数导致的仿真发散问题，同时优化批量计算任务排布，合理分配算力资源，大幅提升数据集生成效率，搭建标准化AI训练数据自动化生产线。



06

Python与STAR-CCM+自动化，精细化处理仿真数据

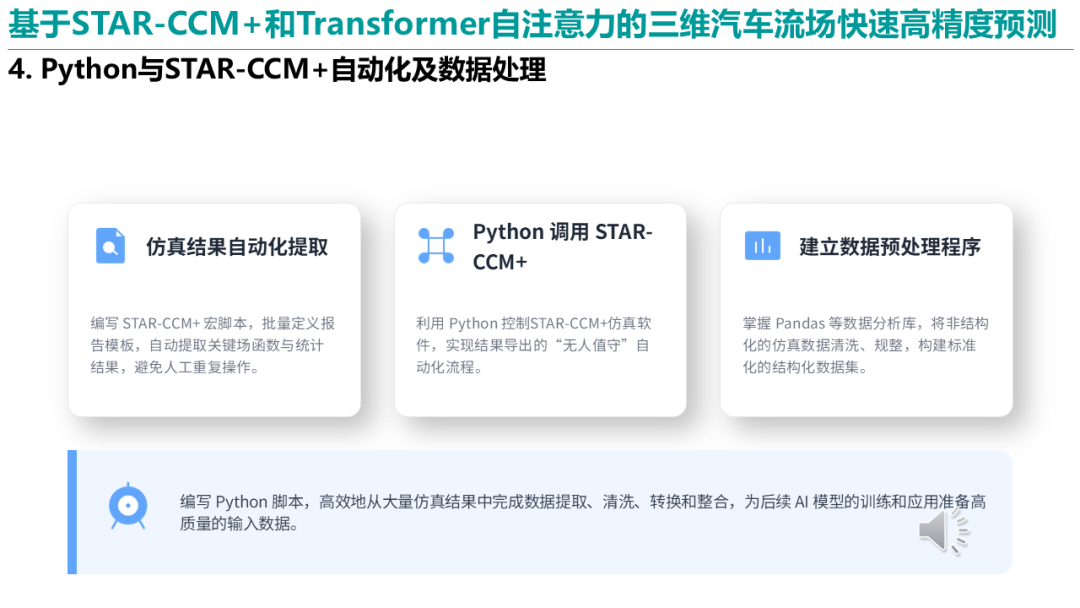

在工业AI仿真项目中，数据工程的重要性远超神经网络模型本身，劣质数据会直接导致模型训练失败。依托Python语言开发CFD自动化脚本，实现STAR-CCM+仿真软件的无人值守管控，涵盖仿真软件自动启动、几何模型自动加载、求解任务自动运行、流场场函数自动提取、仿真结果分类保存等全流程操作。数据清洗与预处理是保障模型训练成功率的核心环节，技术流程中需统一仿真数据格式，剔除发散、失真的异常仿真样本，对压力、速度等物理量进行归一化处理，降低数据量级差异对模型训练的干扰，优化数据特征维度，过滤无效冗余数据，从根本上保障训练数据质量。同时需规避软件接口报错、数据导出缺失、格式错乱等常见问题，适配不同硬件配置的运行环境。



07

Transformer Solver神经网络构建，打造专属流场求解器

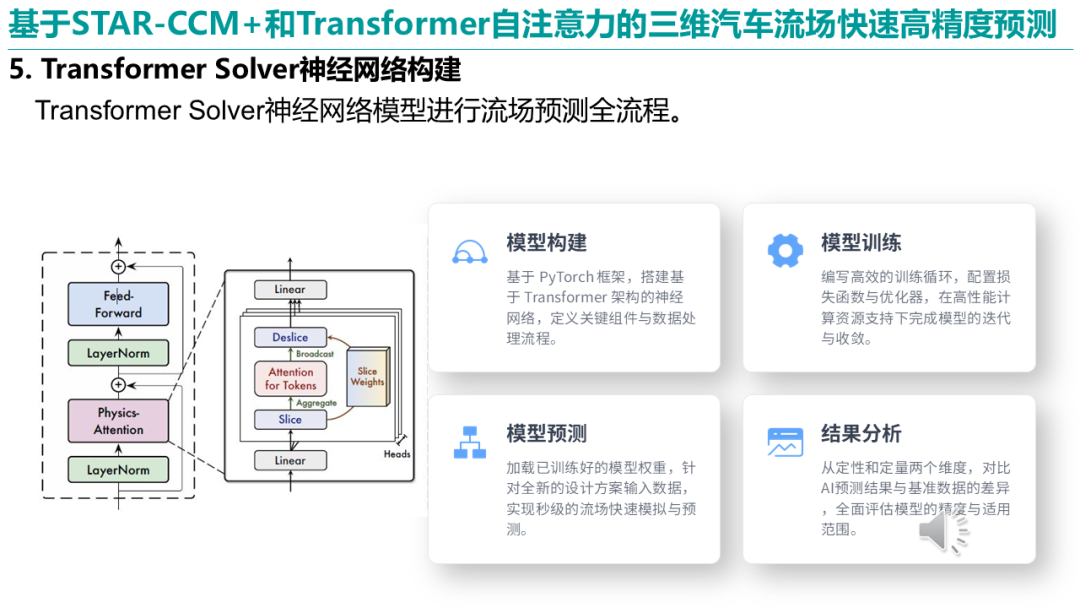

依托PyTorch深度学习框架，从零搭建Transolver流场预测专用神经网络，通俗化拆解Transformer底层技术原理。围绕自注意力机制核心逻辑，详解Query、Key、Value三大核心向量的运算关系，剖析编码器结构的特征提取原理，讲解高维流场特征映射机制，清晰阐明AI流场预测底层逻辑。结合汽车流场仿真场景定制训练器，合理选型损失函数与优化器，设置科学批次训练量，依托GPU硬件加速缩短训练周期，同时精准留存最优模型权重文件。通过分步搭建主程序、预测程序，最终实现新车型、新工况的一键输入、秒级推理、结果输出，彻底摆脱传统冗长的迭代求解流程。针对模型训练常见的过拟合、欠拟合问题，可通过调整学习率、优化数据集分布、增设正则化层等方式优化，提升模型收敛速度与泛化能力。



08

AI预测精度实测：工业级数据公示

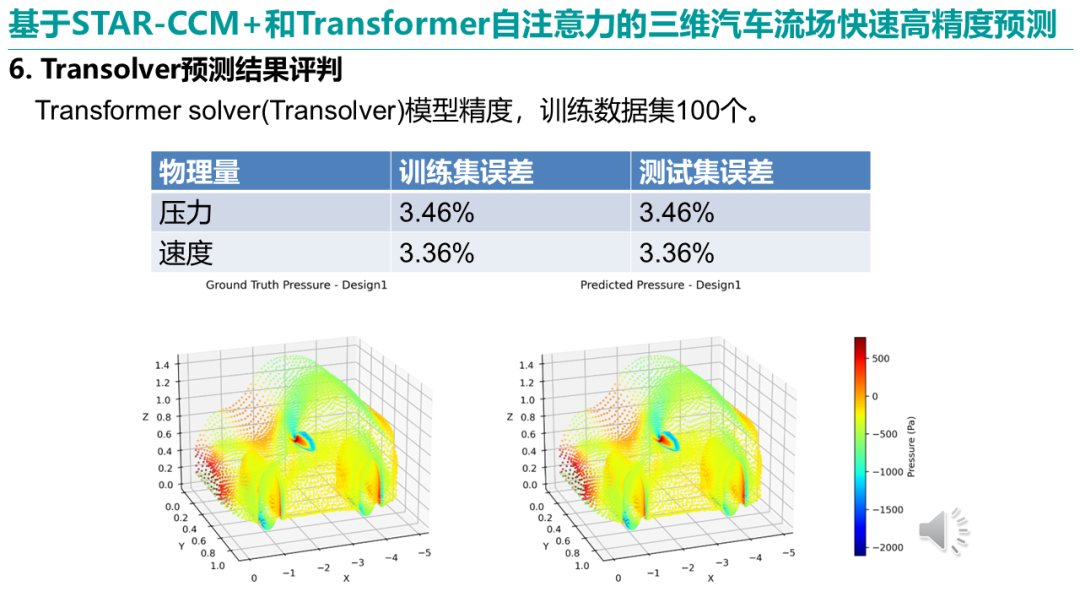

预测精度是工业仿真落地应用的核心评判指标，该技术方案采用100组差异化汽车外流场仿真样本作为训练数据集，完成Transformer模型训练后，开展同工况、异工况双重精度测试，精准测算压力场、速度场两大核心物理量的误差数值，客观还原工业预测精度。从实测数据来看，压力场训练误差与测试误差均控制在3.46%，速度场训练误差与测试误差均为3.36%，模型无明显过拟合现象，收敛效果优异。该误差水平在工业智能仿真领域属于高精度层级，足以精准重构车身全局三维流场，清晰捕捉气流分离、涡流生成、压力聚集等关键流动现象，完全满足汽车外形优化、气动性能迭代、工况快速预判等工程应用场景，具备极高的落地使用价值。

物理量	训练误差	测试误差
压力	3.46%	3.46%
速度	3.36%	3.36%



09

三维点云流场可视化，实现结果工程化落地

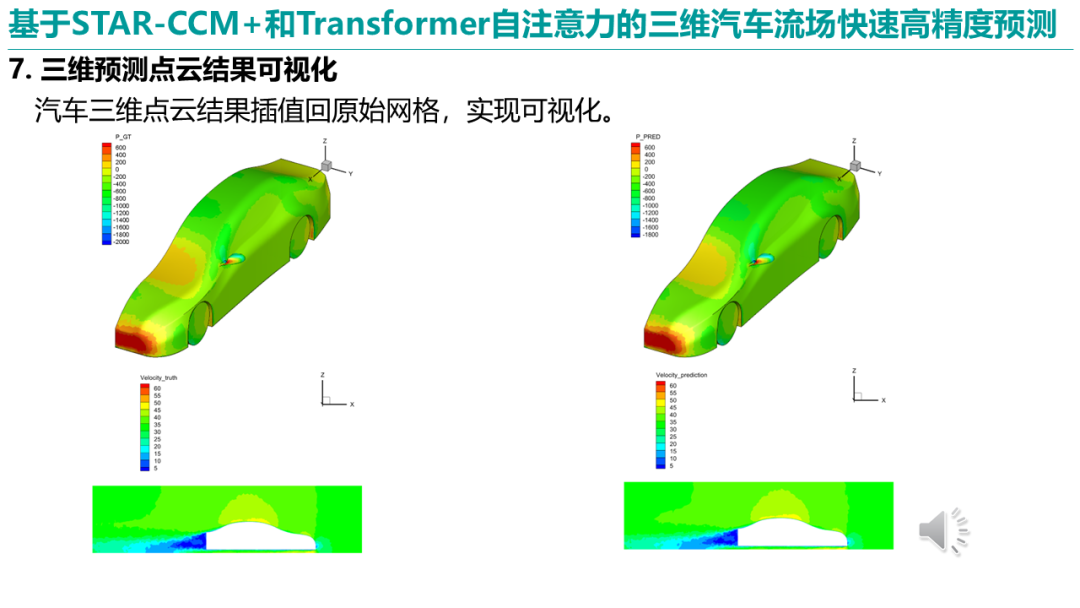

为适配工业评审、项目复盘、方案汇报的应用需求，针对AI预测结果制定专业可视化技术方案。通过三维点云重建技术，将AI推理生成的离散流场数据重构为完整车身流场模型，采用插值算法将预测数据映射至原始仿真网格，保证可视化结果与传统CFD仿真网格格式一致，便于数据对标分析。完成三维压力云图、速度云图、流线分布图的渲染展示，同步生成传统仿真结果与AI预测结果的对比视图，直观呈现AI模型的预测精度与流场还原度。可视化处理过程中，需优化插值精度，规避点云稀疏、图像失真、数据错位等问题，让AI预测结果符合工业出图标准，真正实现智能仿真结果的工程化展示与商用落地。



10

技术总结：AI赋能CFD，重塑汽车仿真研发模式

纵观整个CAE仿真行业，AI技术并非为了取代传统CFD仿真，而是作为全新工具赋能仿真研发工作。传统仿真模式下，研发人员耗费大量时间重复建模、迭代计算，算力与时间成本居高不下；依托成熟的AI+CFD智能仿真技术，研发人员可借助训练完成的AI模型，秒级预判流场结果，快速完成车型初步筛选、参数迭代优化，仅针对关键优质工况开展高精度传统仿真，大幅压缩研发周期、降低算力损耗。

本文内容节选自我原创仿真秀官网的是视频课程《AI重构汽车STAR-CCM气动仿真：Transformer自注意力的三维汽车流场快速高精度预测》。整套智能仿真技术方案串联NX参数化建模、STAR-CCM+仿真分析、HEEDS多参数优化、Python自动化数据处理、Transformer深度学习算法五大核心技术，搭建出完整的三维汽车流场智能预测系统。在汽车行业仿真技术智能化转型的浪潮中，AI+CFD融合技术将持续优化气动研发流程、降低工业研发成本，成为车企提升核心研发竞争力的关键技术手段，为汽车空气动力学设计、车型迭代优化提供高效、高精度的全新技术路径。详情见下文。

11

面向工业落地的AI+CFD实战课程

为了帮大家避开碎片化学习的误区，补齐 AI+CFD 全链路能力短板，我把多年工业项目实践和科研落地经验，整理成了STAR-CCM + 与 Transformer 三维汽车流场快速高精度智能预测实战课程。课程不堆砌空洞理论，全程以汽车真实外流场案例为载体，从参数化建模、标准仿真、Heeds 批量计算，到 Python 数据处理、Transformer 模型搭建训练、三维流场可视化，一步步拆解教学，配套全套源码、仿真模板和自动化脚本，零基础也能跟着复刻落地。

请识别下方二维码试看：



限时特价（限10名）

秒杀：1699元（售价：1999元 ）

可回放/开发票/奖学金/加餐

AI重构汽车STAR-CCM气动仿真：Transformer自注意力的三维汽车流场快速高精度预测 _Star-CCM+-仿真秀视频课程

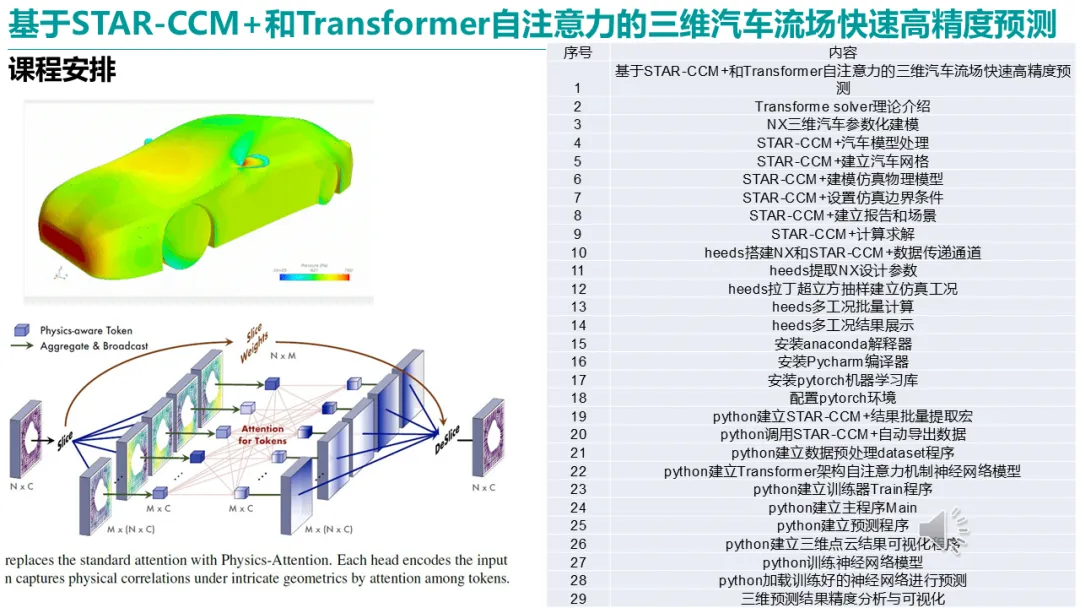

以下是课程的具体安排：
