为什么你的随机振动应力大得离谱？可能就错在这个参数上……
工程师的深夜崩溃
前段时间新入职的小伙伴在做一个控制器随机振动分析的时候，算完和我说结果都没问题，3σ应力都很小。但是根据我以前的经验，3σ应力不应该这么小，我怀疑他计算参数应该有问题，就让他把模型发我检查。
我反复检查网格、边界条件都没问题，最后发现，竟然是 *PSD-DEFINITION 里一个不起眼的参数填错了。
在 Abaqus 中定义功率谱密度（PSD）时，单位制的匹配极其绕人。特别是当 TYPE=BASE（基础励磁）且输入关联到重力加速度 时，稍有不慎，结果就会当场飙升 1,000,000 倍。
今天，我们就用通俗易懂的彻底把 G参数、Real实部、单位制转换的底层逻辑一次性讲明白。建议收藏，每次调模型前拿出来对一下！
01 / 核心原则：G 参数到底是个啥？
很多初学者把 G 误认为是“当前单位制下的重力加速度”，然后不管三七二十一直接填进去。
💡 核心定义这里的 G 实际上是一个缩放因子（Scale Factor）。它的唯一任务，是把你的输入数据，转换成 Abaqus 内部计算所用的绝对加速度单位。
它的填法完全取决于你的输入数据长什么样：
情况一：如果你用“多少个 g”来描述 PSD 强度（最常见）这时候，你需要在 Abaqus 中告诉系统：** 在当前单位制下等于多少绝对加速度？**
mm-t-s单位制（汽车/机械常用）： G = 9810m-kg-s单位制（国际标准）： G = 9.81情况二：如果你的输入数据已经是绝对加速度（如 ）既然数据已经到齐了，不需要通过 来换算，那么直接设置 G = 1.0
02 / 实战避坑：Data Lines 中 Real 怎么填？
当 TYPE=BASE 且未指定 DB 时，Real 输入框的数据单位是 （即 ）。这里的 怎么填，取决于你上面对 G 的定义。
工程上最常用的有两种组合，强烈推荐情况 A：
🛠️ 情况 A：直接输入 （最推荐，最不易错）

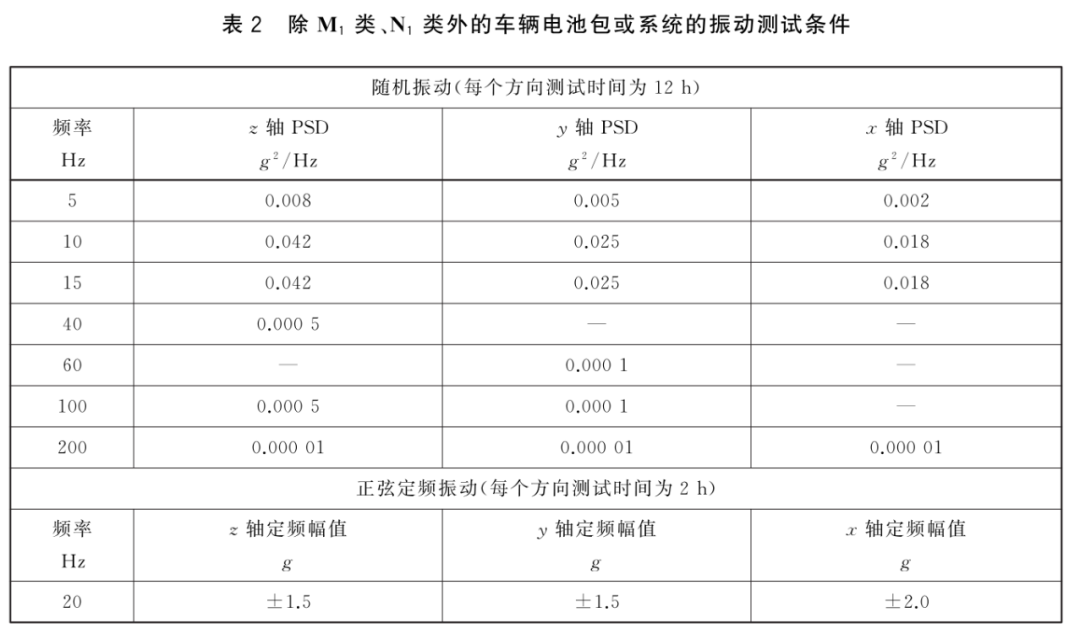

如果测试报告或标准给出的 PSD 曲线纵轴是 ，你不需要做任何数学换算，直接照抄原数据数值填入 Real。此时的 G 必须填入当前单位制下的重力加速度绝对值。
| mm-t-s (毫米-吨) | 9810 | |||
| m-kg-s (米-公斤) | 9.81 |
* 💾 INP 文件写法示例（以 mm 单位制、0.05 g²/Hz @ 100Hz 为例）：
*PSD-DEFINITION, NAME=psd_name, TYPE=BASE, G=9810
0.05, 0.0, 100.0
(注：由于通常不考虑相位差，Imaginary 虚部一般直接填 0.0)

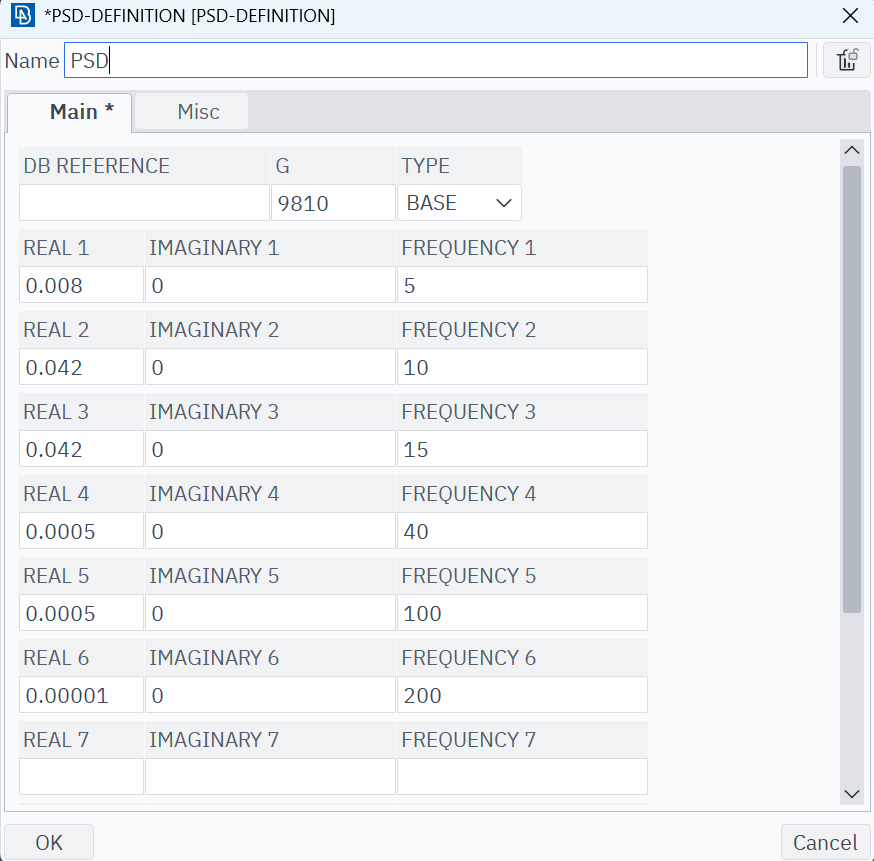

例如在ANSA中可如下填写即可
⚠️ 情况 B：输入绝对加速度平方比赫兹（不推荐，极易算错）
如果你的数据已经手动转换过了，统一设置 G = 1.0。但此时 Real 的数值必须乘以巨大的系数。
| mm-t-s (毫米-吨) | 1.0 | ||
| m-kg-s (米-公斤) | 1.0 |
03 / 关键一问：从“米”切到“毫米”，结果为何暴涨100万倍？
在几何建模时，从 m 切换到 mm 只是数值乘以 1000。但在 PSD 分析中，这是最容易让人倾家荡产的地方！
因为 PSD 的纵轴是加速度的平方。长度单位从 m 变成 mm 时，加速度数值扩大了 倍，而进入平方项后，这个放大效应会变成：
我们来看两种转换场景的本质区别：
📈 场景 1：用“绝对加速度”定义 PSD
m 单位制： mm 单位制： 换算关系：
大白话：如果米单位制下 PSD 是 0.005，换成毫米单位制，曲线上的纵轴数值要手动乘以 ，变成5000！
📉 场景 2：用“重力加速度”定义 PSD（以 为单位）
敲黑板划重点： 如果输入单位是 ，从 m 切换到 mm，你的输入数据（Real）数值完全不需要动！
因为 是一个相对单位（多少个重力加速度），不管模型单位是米还是毫米，这一条 的曲线数值都一样。你唯一需要改变的，是软件里的放大因子 G（从 9.81 变成 9810）。
| PSD 纵轴数值 | |||
| 横轴频率 (Hz) | |||
| 放大因子 G | 关键！ |
04 / 刨根问底：用 Miles 公式手算推导
为了让你彻底放心，我们用著名的迈尔斯公式（Miles Equation）来做个倒推验证。总加速度响应 的计算公式为：
由于等式右边的频率 、阻尼放大倍数 和输入响应 （单位为 ）在两种单位制下数值完全相同，因此手算出来的总加速度响应 物理量（比如算出来是 ）也完全相同。
在 m 单位制下： 软件内部结算应力时，会把 乘以 ，得到 的绝对加速度。 在 mm 单位制下： 软件会把 乘以 ，得到 的绝对加速度。
这两种绝对加速度在各自的单位制下，算出来的应力结果数量级是完全等价的（m 单位制输出 ，mm 单位制输出 ，两者正好差 倍，完美对齐！）。
📌 避坑检查清单
📥 工程师防错专用（建议长按截图保存）
[ ] 数据单位是 ：数据数值雷打不动，只改软件里的 G 参数（米制填 9.81，毫米制填9810）。[ ] 数据单位是 ：转成毫米单位制时，数据实部（Real）必须手动乘以 1,000,000！ [ ] 虚部（Imaginary）：无特殊相位要求时，一律闭眼填 0.0。
