CST详解EMC屏蔽线缆设计中的“猪尾巴效应“

在电磁兼容（EMC）设计中，屏蔽电缆的正确处理往往决定了整个产品的辐射发射表现。然而，很多工程师在实际操作中，为了方便或节省成本，习惯性地将屏蔽层拧成一股“猪尾巴”再接地。殊不知，这一拧，拧掉的不仅是时间，还有整个设备的EMC性能。

今天，我们就结合CST仿真，来深入剖析“猪尾巴效应”的本质，看看它到底是如何破坏屏蔽效果的。

什么是“猪尾巴效应”

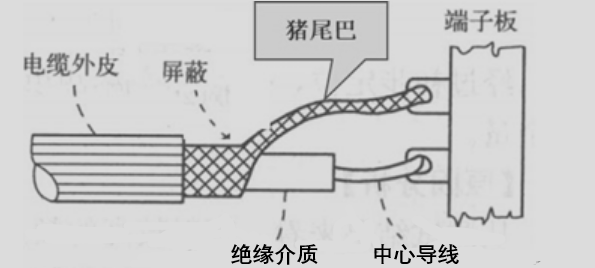

电缆屏蔽层与设备金属外壳等接地点之间连接时，将屏蔽层与被屏蔽的中心导体分开，使得中心导体有一段露出屏蔽层，并且屏蔽层被扭绞成一个辫子形状的粗导线后再进行连接，形成猪尾巴状的粗导线，这种连接方法 会降低屏蔽电缆的屏蔽效能，这个影响就叫猪尾巴 （pigtail）效应。

从等效电路的角度看，这种不对称性表现为差模漏感的增加。漏感越大，屏蔽层两端的压降就越大，这个压降又会驱动共模电流，形成恶性循环。

CST仿真“猪尾巴效应”

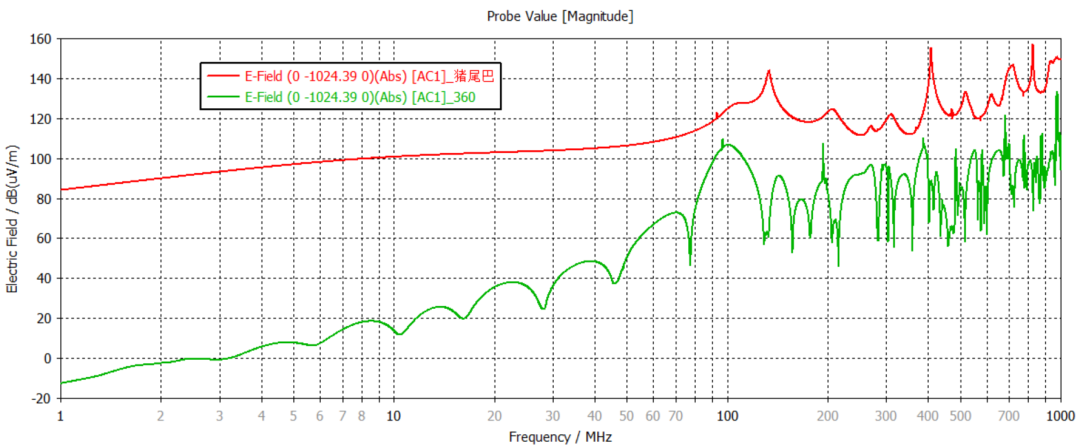

为了直观展示“猪尾巴效应”的影响，我们使用达索系统的CST STUDIO SUITE对两种屏蔽接地方式进行了仿真对比：

• 模型A：理想360°搭接

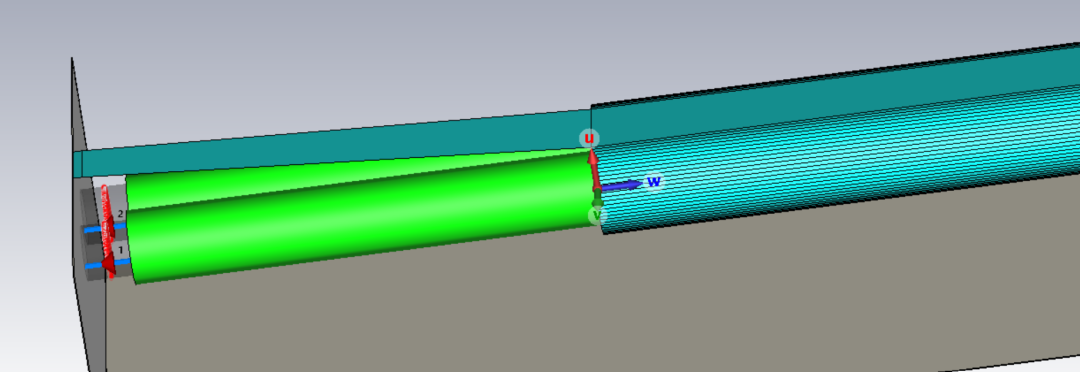

• 模型B：猪尾巴式搭接（长度约5cm）

仿真建模

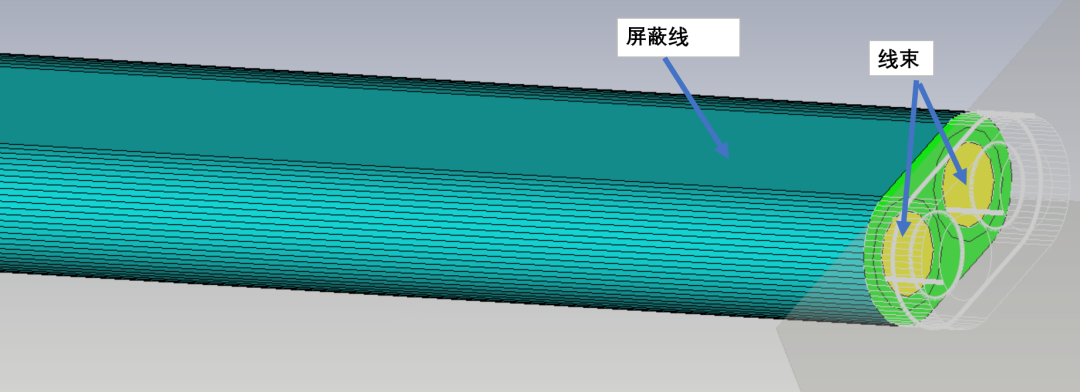

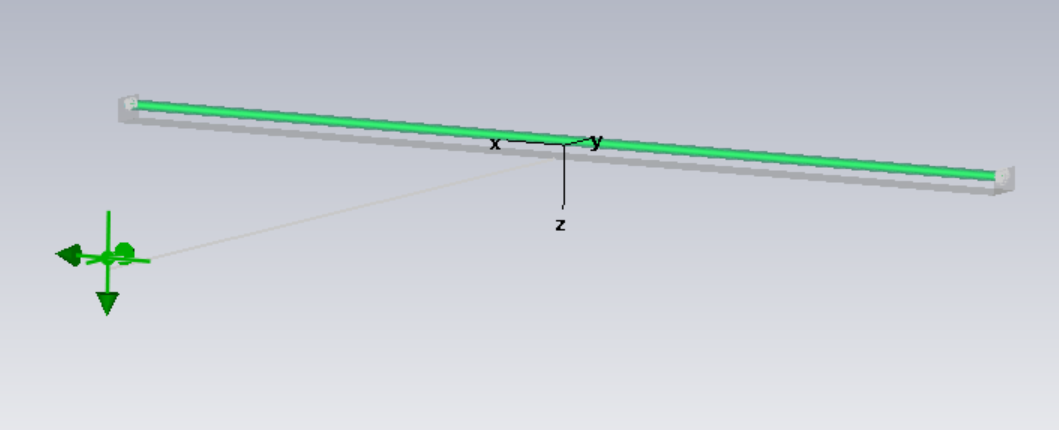

CST微波工作室里面建立一个1m长的带屏蔽的线束Group模型，并且生成3D模型。

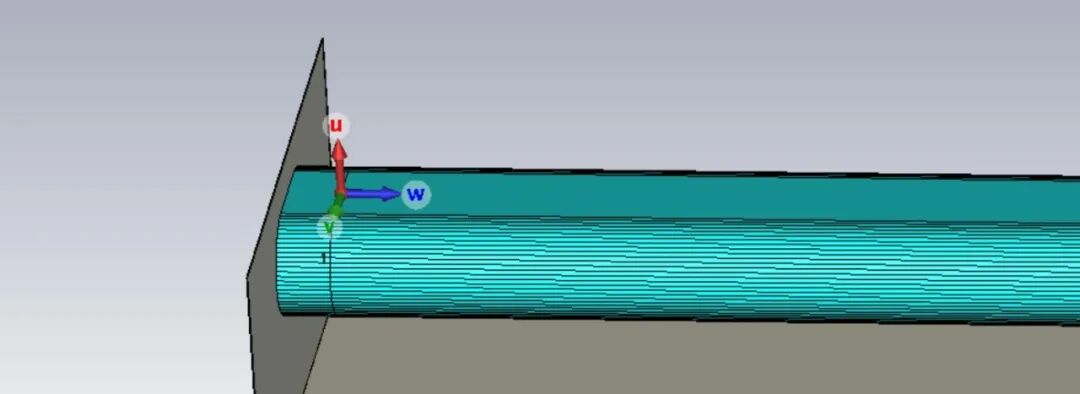

理想360°搭接
