有限元真正的秘密，其实藏在形函数里！
引言
很多人在学习有限元时，最先接触到的往往是网格划分。于是，有限元很容易给人一种印象：它似乎是一门“划网格”的技术。再进一步，人们会接触材料模型、接触算法、边界条件以及求解器设置，于是又会觉得有限元的核心在于数值求解。
但真正深入有限元理论之后，会逐渐发现一个事实：
有限元最核心的东西，其实不是网格，也不是求解器，而是形函数（Shape Function）。
因为有限元最本质的问题，并不是“如何计算”，而是：
如何用有限个离散自由度，去近似一个原本无限自由度的连续世界。
而完成这一切的核心工具，就是形函数。
从某种意义上说，有限元的发展历史，本质上也是形函数不断发展的历史。很多有限元中的经典问题，例如单元精度、剪切锁死、体积锁死、Hourglass模式，甚至不同单元之间的性能差异，其根源都与形函数密切相关。
因此，如果不理解形函数，其实很难真正理解有限元。
一、什么是形函数？
要理解形函数，首先必须理解有限元为什么需要它。
真实结构本质上是连续体。例如一根梁，在受到载荷之后，其内部每一个位置都会发生位移。理论上，这个位移场可以写成：
这里的 表示空间位置。
问题在于，连续体意味着：
无限多个空间点 无限多个自由度
而计算机无法直接求解真正“无限维”的问题。因此，有限元必须先把连续结构离散化。
于是，一个连续结构会被切分成许多小单元。每个单元只保留少量节点自由度。例如，一个最简单的一维杆单元，可能只有两个节点位移：
左端位移： 右端位移：
但新的问题马上出现了。
现在我们只知道两个节点位移，那么单元内部任意位置的位移怎么办？
现实中的位移场显然是连续变化的，它不可能只在节点上存在。因此，有限元必须回答一个关键问题：
如何利用少量节点信息，去重建整个单元内部的连续位移场？
而形函数，就是用来完成这件事情的。
例如，一维杆单元中，位移场通常会写成：
这里：
是节点位移 是形函数
它们的作用，是决定节点位移如何向单元内部传播。
因此，从数学角度来说，形函数是一种插值函数；但从物理角度来说，它其实是在描述：
单元内部将如何变形。
这也是“形函数”这个名字的真正含义。
二、形函数为什么如此重要？
很多初学者会认为，有限元精度主要取决于网格密度。这种理解并不完全错误，但它忽略了更本质的问题。
真正决定有限元精度的，其实是：
形函数对真实物理场的逼近能力。
因为有限元从来都不是在求“真实解”，而是在求“近似解”。

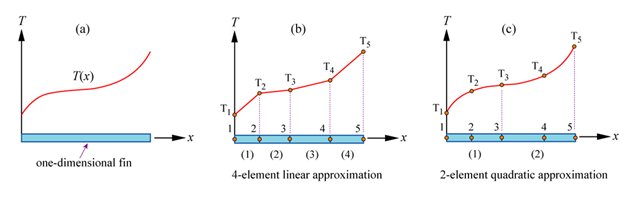

例如，一个最简单的一次单元，通常采用线性形函数。这意味着有限元默认认为：
也就是说，单元内部位移只能线性变化。
在拉伸问题中，这种假设通常还算合理。但一旦进入弯曲问题，真实位移场往往带有明显曲率，而线性形函数却无法表达曲率。
于是，有限元只能通过不断细化网格，去逼近真实变形。
这也是为什么低阶单元通常需要更密网格的原因。
而高阶单元则不同。例如二次单元允许位移场写成：
此时，单元内部已经允许出现曲率，因此它能够更加自然地描述真实弯曲行为。
所以，高阶单元之所以精度更高，本质上并不是因为它“更高级”，而是因为：
它拥有更强的形函数表达能力。
三、形函数如何影响应力计算？
很多工程师每天都在看应力云图，于是会下意识认为：
有限元主要是在求应力。
但事实上，有限元真正首先求解的是位移。
有限元核心方程：
求解得到的是节点位移：
随后，有限元再通过位移求导得到应变：
再利用材料本构关系得到应力：
问题的关键在于：
位移场本身是由形函数构造出来的：
因此：
这意味着：
应变来自形函数导数。
进一步地：
应力本质上也来自形函数导数。
因此，应力计算质量实际上高度依赖形函数质量。
很多有限元中的经典数值问题，例如：

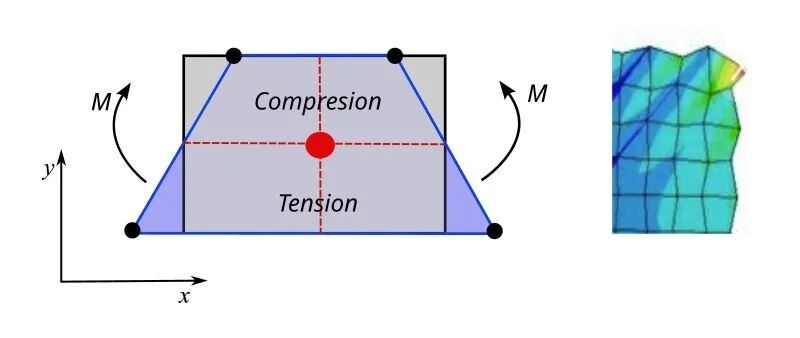

剪切锁死 体积锁死 Hourglass模式 单元畸变敏感
其根源其实都和形函数表达能力有关。
从这个角度来看，有限元中的很多“高级问题”，本质上都是形函数问题。
四、为什么不同单元之间差异巨大？
很多人第一次使用有限元软件时，会发现不同单元之间差异非常明显。
例如：
一次四面体通常偏硬 二次六面体精度更高 某些单元容易锁死 某些单元对网格畸变非常敏感
表面上看，这似乎是单元类型不同导致的。
但更本质地说：
不同单元之间最大的区别，其实是形函数不同。
因为单元真正定义的，并不仅仅是几何形状，而是：
单元内部允许出现怎样的位移场。
例如，一次单元只能表达线性位移变化，而二次单元则允许出现曲率。
因此，当工程师在选择单元类型时，本质上其实是在选择：
使用什么样的形函数去逼近真实世界。
这也是为什么真正理解有限元的人，往往会非常关注：
单元插值阶次 形函数连续性 单元自由度类型
因为这些东西最终都会直接影响计算质量。
五、现代有限元为什么离不开等参单元？

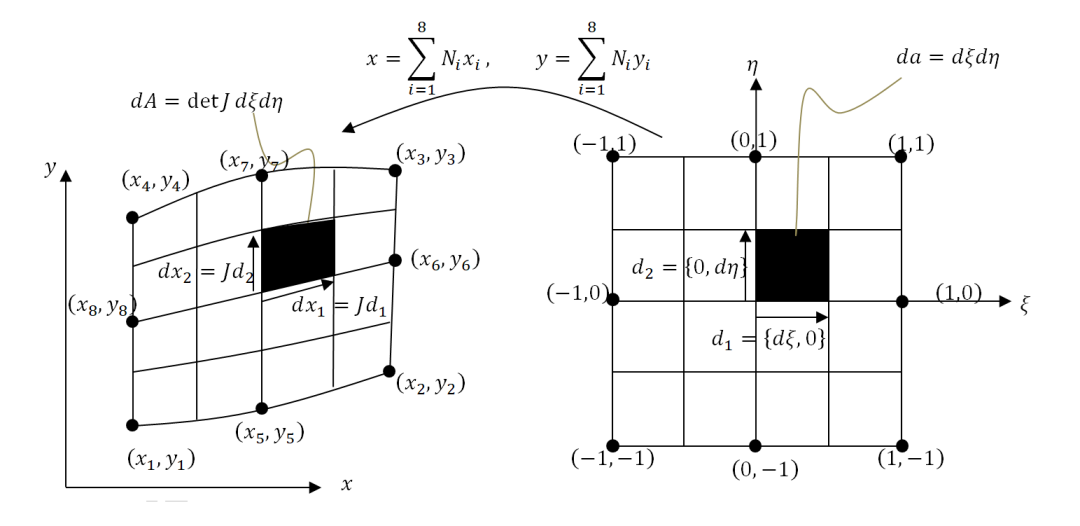

现代有限元中，一个非常重要的思想叫做：等参单元（Isoparametric Element）
它的核心思想是：
几何形状与位移场，使用同一套形函数。
例如：
几何坐标：
位移场：
这样做的意义极其巨大。
因为现实中的工业结构通常非常复杂：
曲面 畸形结构 不规则几何
如果没有等参思想，有限元几乎无法处理现代工程中的复杂结构。
因此，现代工业有限元软件几乎全部建立在等参单元基础之上。
而等参单元的核心，依然是形函数。
六、为什么说形函数是有限元的“灵魂”？
很多人学习有限元很久之后，都会逐渐形成一种新的认识：
有限元真正核心的能力，并不是“计算能力”，而是：
对连续物理场的逼近能力。
而这种逼近能力，本质上由形函数决定。
因为有限元整个流程，其实都是围绕形函数展开的：
首先，利用形函数构造位移场：
然后：
对位移求导得到应变 对应变施加材料关系得到应力 最后通过虚功原理形成刚度矩阵
因此，整个有限元体系实际上是建立在形函数基础上的。
很多人会认为：
网格是核心 求解器是核心 软件功能是核心
但真正决定有限元能力边界的，其实一直都是形函数。
它决定了：
单元如何变形 结构如何传递位移 应力如何分布 数值误差如何出现 收敛如何实现
从某种意义上说：
有限元并不是“划网格的艺术”，而是“构造形函数的艺术”。
总结
形函数在很多教材中往往只是一个普通概念，但它的重要性其实远远超出大多数人的想象。
因为有限元最本质的事情，并不是“求解”，而是：
用有限个离散自由度，去逼近一个无限维连续世界。
而实现这一切的核心工具，就是形函数。
它不仅决定了：
位移场如何构造 应变如何产生 应力如何计算
更决定了：
单元性能 数值精度 收敛能力 工程可靠性
因此，当一个人真正理解形函数之后，他对有限元的理解往往会发生一次根本性的变化。
他会逐渐意识到：
网格只是载体 求解器只是工具 软件只是实现形式
真正定义有限元本质的，其实一直都是形函数。
