面向5G/6G高频通信的液晶聚合物（LCP）薄膜介电与热机械性能综合评价方法
1. 行业发展背景
1.1 高频高速通信时代（5G/6G）的材料物理挑战
随着第五代（5G）毫米波（mmWave）移动通信技术的商用化以及第六代（6G）太赫兹（THz）通信技术的研发布局，现代电子信息产业对射频（RF）前端器件、天线级封装（AiP）模组以及高密度互连（HDI）印刷电路板的基材提出了更为严苛的物理性能要求。在极高工作频段下，电磁波信号的传输损耗呈显著上升趋势。信号衰减除了源于金属导体表面粗糙度导致的趋肤效应（Skin Effect）外，更主要地受制于基材的介电损耗（Dielectric Loss）。
从微观物理机制分析，介电损耗正比于工作频率、介电常数（Dₖ）的平方根以及介质损耗因数（Df）。因此，在频带极度扩张的5G与6G网络架构中，柔性基底材料必须在极宽的频率范围（1 GHz至75 GHz及以上）内保持低Dₖ和极低Df值，以防止信号相位畸变与能量耗散。此外，高频射频组件的极高集成度伴随着局部热流密度的增加，要求封装基板具备优良的热力学稳定性、高热导率以及与金属导体高度匹配的热膨胀系数（CTE），从而降低复杂热循环下的界面剥离与基板翘曲风险。
1.2 传统PI与改性mPI的频率极限与吸湿问题
长期以来，聚酰亚胺（PI）薄膜凭借其超过500°C的玻璃化转变温度、良好的机械韧性占据了柔性印制电路板（FPC）基材的主导地位。然而，传统PI高分子主链中含有的强极性酰亚胺环结构，在微波频段存在一定的物理局限性。
首先，极性分子在交变电磁场下会发生偶极子极化与高频取向翻转运动。这种微观层面的分子链内摩擦将电磁能转化为热能，导致其在高频条件下的介质损耗因数（Df）显著增加，通常在0.01以上，限制了信号的有效传输距离。
其次，PI链段上的极性基团对水分子具有较强的氢键缔合亲和力，使其在标准环境下的吸水率达到1.5%至2.2%。水分子的室温介电常数约为80，游离及键合水的侵入会随环境湿度的波动显著恶化基板的整体介电性能。研究表明，在吸湿环境下，PI薄膜的Dₖ与Df会发生漂移，引发阻抗失配，影响高频传输的信号完整性。
业界推出的改性聚酰亚胺（mPI），通过引入氟原子或非极性侧基来降低吸水率，在Sub-6GHz频段展现出一定的应用潜力。但在传输频率跨越15 GHz的毫米波频段时，mPI的介质损耗依然呈现扩大趋势，在面向高阶软板与高速天线应用中，面临插入损耗与相位延迟的严峻挑战。
1.3 液晶聚合物（LCP）的分子优势

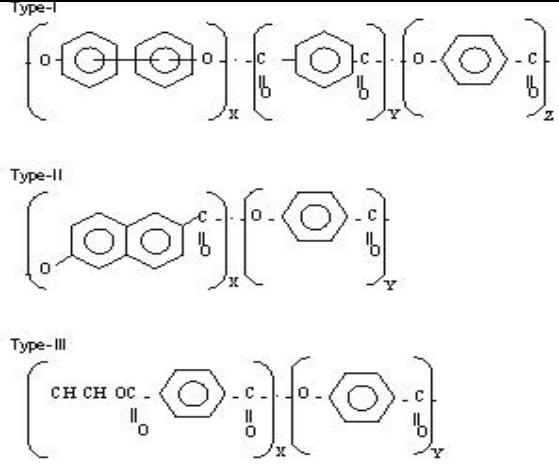

在电子级基材领域，热致型全芳香族聚酯LCP表现突出。特别是具有高耐热等级的Type-I全芳香族LCP，由于苯环的空间位阻效应（Steric Hindrance），赋予了材料较高的抗水解稳定性。其骨架的高度非极性化，使其在微波频段具备极低的介电损耗特性。然而，LCP材料在熔融成膜过程中易发生分子链取向，导致面内力学与热力学性能呈现各向异性（Anisotropy）。本案例旨在对一款采用分子取向控制技术制造的Type-I全芳香族LCP薄膜（下称 LCP FILM (I)）进行全方位物性表征与机理分析。
2. 核心分析测试设备

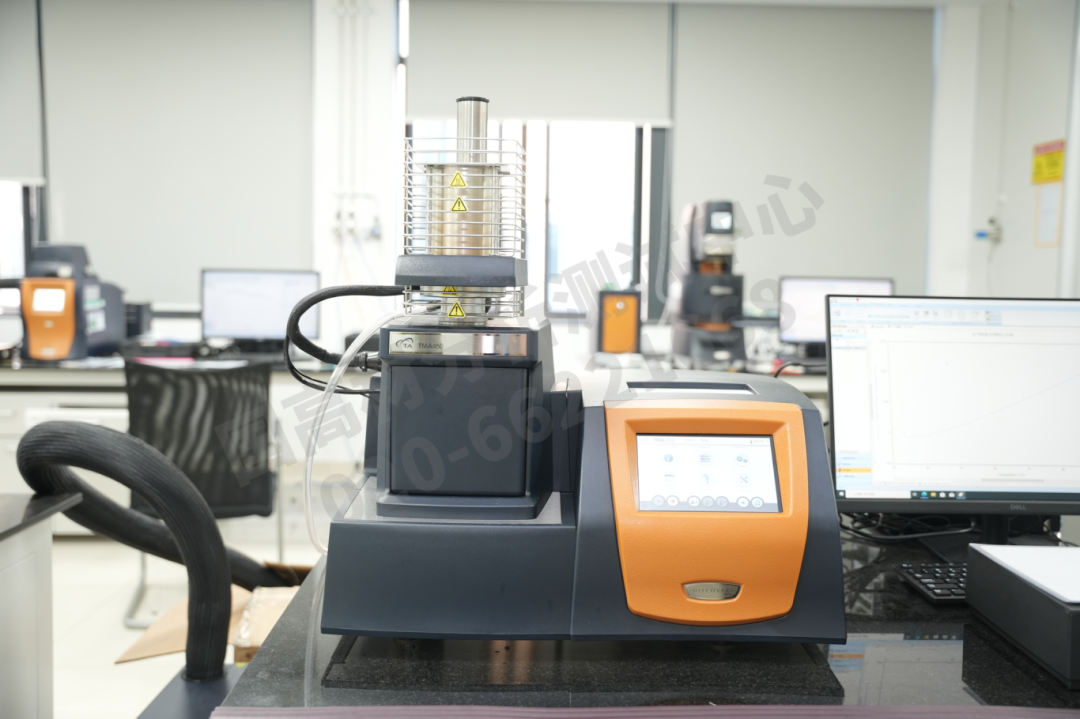

图2 热机械分析仪（TMA）

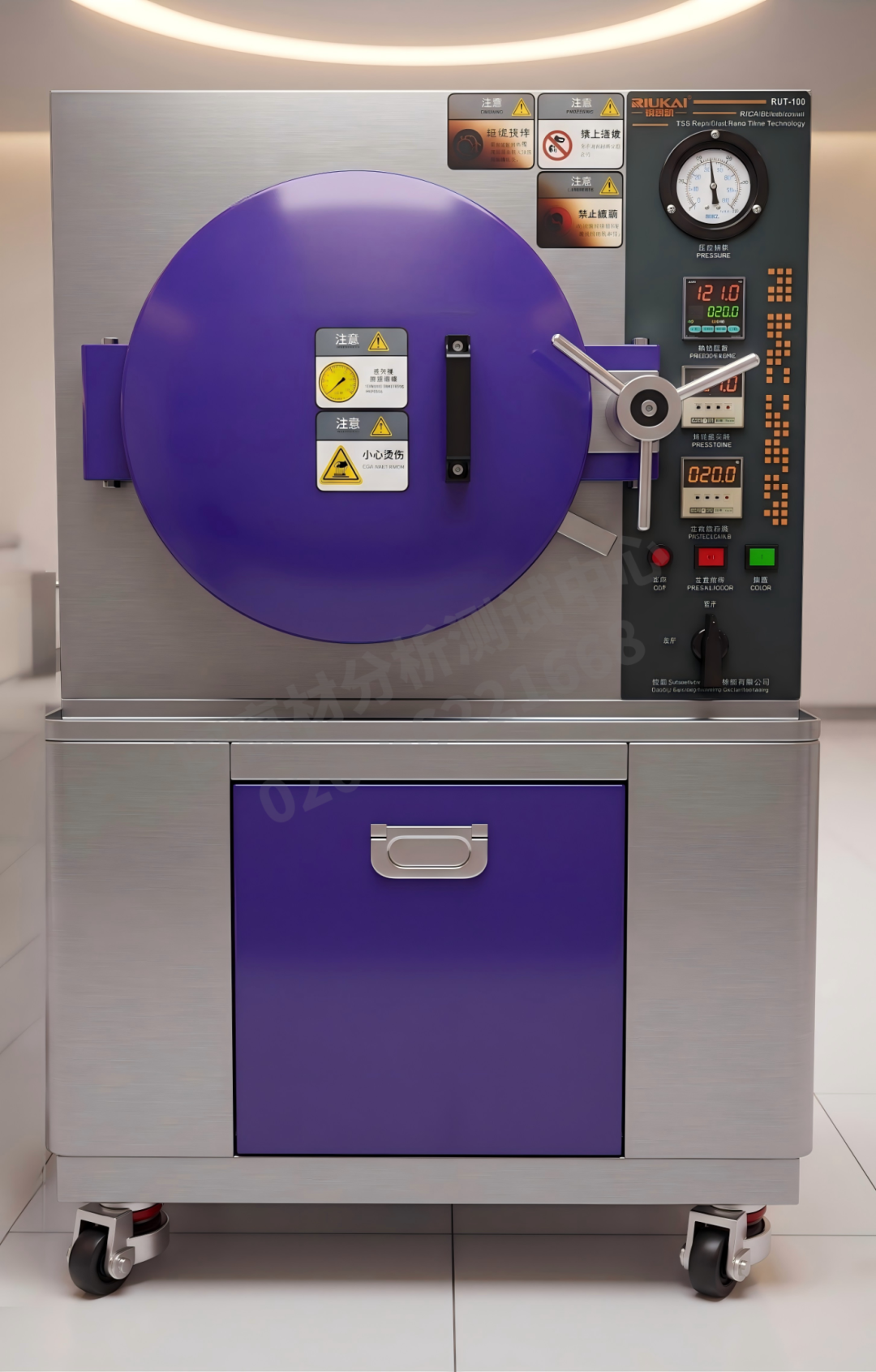

图3 蒸汽加压试验箱 PCT

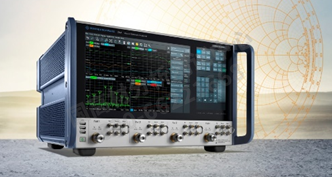

图5 网络分析仪
3. 多维测试结果与机理分析
经过系统的表征实验与数据处理，我们提取了LCP基材在多种物理场耦合下的核心物性参数，并与同等厚度的电子级PI薄膜进行了对照分析。
3.1 热机械相容性与三维尺寸稳定性

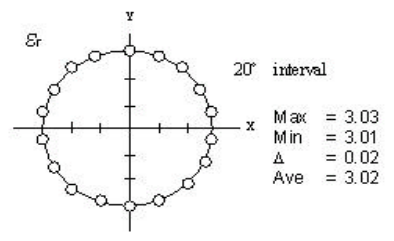

柔性印制电路板在进行微细间距（Fine-pitch）图形转移及多层压合时，基板的面内尺寸稳定性直接影响过孔对准良率。实验数据表明，受测的 LCP FILM (I) 有效控制了传统液晶高分子固有的面内各向异性特征。
在环境稳定性方面，LCP体系展现出优异的阻水特性。在室温纯水浸泡、85°C/85%RH双85恒温恒湿环境，以及121°C高压蒸煮（PCT）加速老化测试中，LCP薄膜的饱和吸水率均保持在0.1%至0.2%的区间内（表2）。这种低水分亲和性，主要归因于其全芳香族主链的高结晶度与致密的分子堆积结构，有效降低了水分子渗透率。
在热物理相变特征方面，由于LCP具备明确的热力学相变点，在跨越335°C的液晶相变温度（Tm）后将进入熔融状态；同时，其横向本征导热系数达到0.41 W/(m·K)，约为传统PI薄膜的两倍，为高频集成模块的热管理提供了更有利的本征散热条件。
3.2 机械动态柔韧度与疲劳失效分析
在静态拉伸指标上，LCP薄膜的抗拉强度（120 MPa）与拉伸模量（6 GPa）略低于高强型PI薄膜，但在表征柔性电路核心可靠性的动态弯折耐受度上，LCP展现出优异的疲劳寿命。

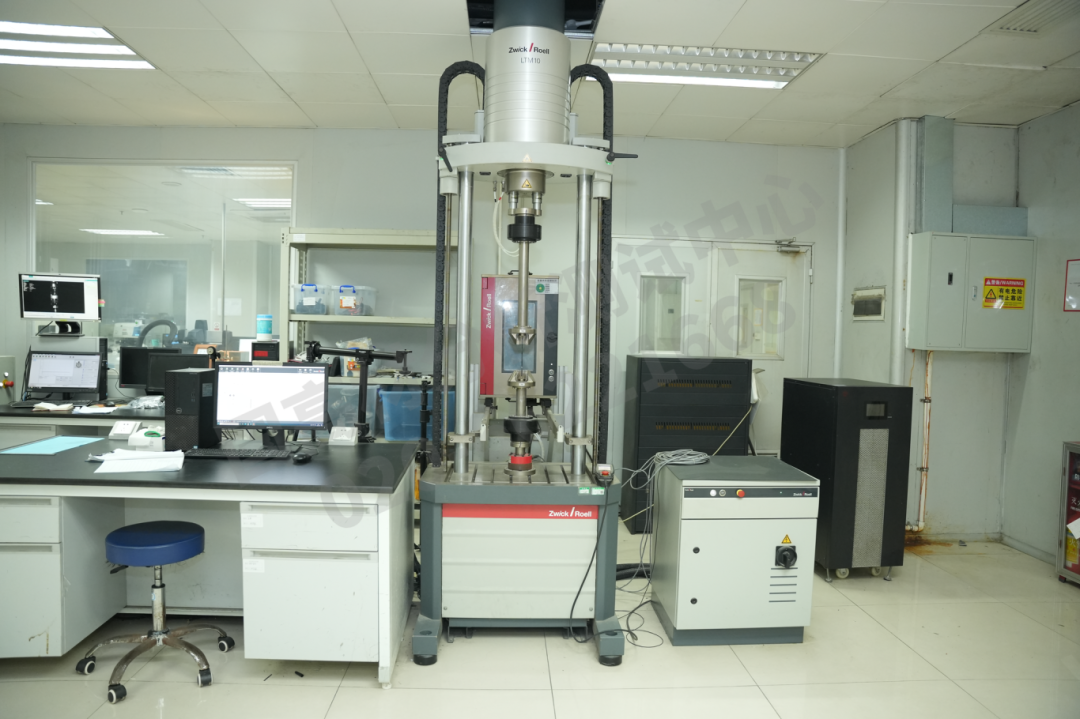

利用疲劳试验机进行的反复弯折测试表明，LCP薄膜的无损循环次数达到500万次，为对照组PI薄膜的两倍以上（表3）。从高分子物理学角度分析，此特性源于LCP刚性链段间缺乏强极性相互作用，在宏观弯曲形变时，链段滑移的内摩擦较小，能量得以有效耗散，降低了局部应力集中诱发微裂纹的概率。
3.3 超宽频域介电响应与信号完整性分析

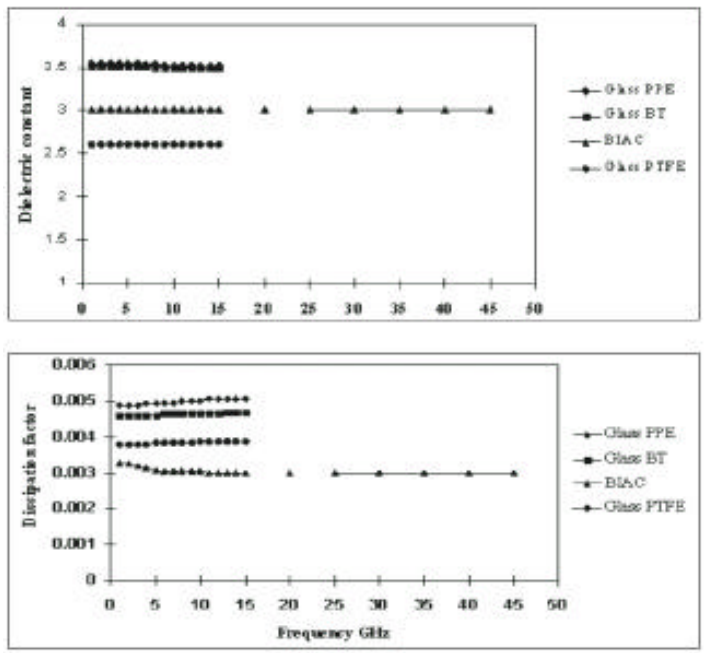

测试曲线显示，在长达几十GHz的频域跨度内，LCP FILM (I) 的介电常数（Dₖ）稳定保持在3.0左右，介质损耗因数（Df）控制在0.003以下。直至75 GHz的毫米波高频段，介电频谱中未观察到明显的极化松弛吸收峰或高频色散现象。密度泛函理论（DFT）揭示，这主要得益于Type-I型LCP全芳香族刚性棒状结构的高度对称性，材料内部缺乏可响应微波频率翻转的极性侧基，从而大幅抑制了高频振荡电场下的分子间摩擦热耗散。

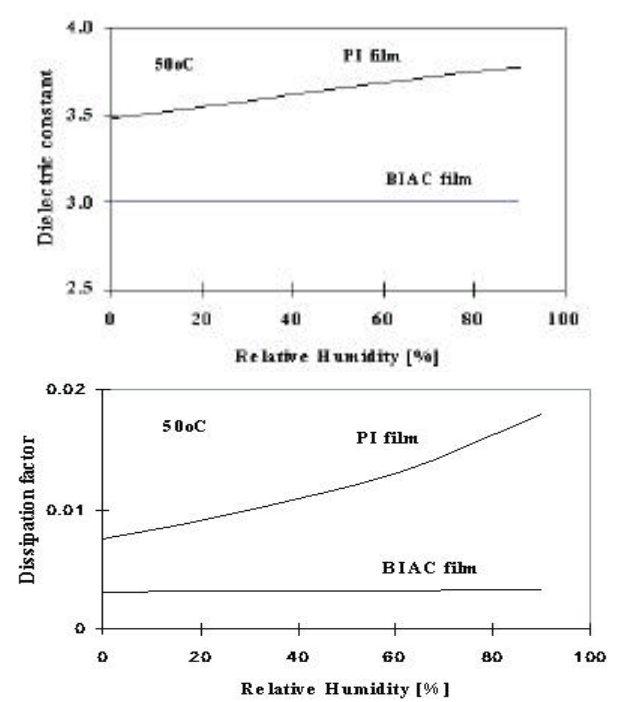

更重要的发现体现在湿电耦合测试模型中。在动态相对湿度（RH从0%至100%）测试下，对照组PI薄膜由于内部氢键吸附极性水分子，其高频交变损耗发生显著恶化（Df值攀升至接近0.02）。而LCP FILM (I) 的介电常数与损耗因数随湿度变化的曲线呈现高度平滑状态，这一结果充分证实了LCP极低吸水率在复杂环境下的优势，保障了设备在极端潮湿气候下射频信号的完整性。
4. 高频高速通信电子行业服务介绍
国高材分析测试中心致力于为高频高速通信电子产业链提供专业、高效的第三方评测支撑。针对5G/6G射频天线、系统级封装（SiP）及高密度互连应用的新兴高分子基材（如LCP、mPI、PTFE等），中心提供从材料研发到准入验证的全链条服务。
依托完备的GB、IEC、ISO及ASTM标准检测体系，我们在通信电子领域的全链条核心服务包括：
宽频介电与射频评估： 提供至毫米波频段的介电常数（Dₖ）、损耗因数（Df）及高频插入损耗的精准表征，助力高速信号完整性验证。 热机械物理匹配分析： 测定多维热膨胀系数（CTE）与吸湿膨胀率（CHE），排查并解析异构封装件中的应力分布与翘曲风险。 极端环境可靠性模拟： 开展严苛的双85湿热、高低温冲击老化等可靠性测试，验证产品在极限服役工况下的寿命。 微观成分与失效解析： 运用高分辨电镜及各类谱学探针，深度剖析材料改性机理、界面分层剥离以及线路失效的根本原因。
