浅谈|中间格式选STEP AP203还是AP214?

众所周不知，STEP AP203和STEP AP214有啥区别？？

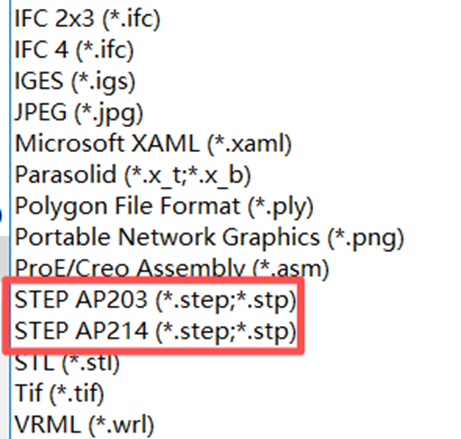

总有小伙伴问，用SOLIDWORKS导出STEP文件的时候，总会在AP203和AP214两个选项里犯懵，不知道该选哪个，甚至经常因为选错格式，出现打不开文件、模型颜色全丢、公差标注消失的问题。

这咋整？

首先先给大家补一个基础认知：

不管是AP203还是AP214，都属于STEP格式（ISO 10303国际标准）下的应用协议。

说白了就是工业领域通用的3D数据交换格式，核心作用就是打通不同CAD软件之间的壁垒——不管你用的是SOLIDWORKS、UG、CATIA还是Creo，原生格式互相打不开，但导出STEP格式，就能实现跨软件、跨平台的模型互通。而AP203和AP214，就是这个通用标准里，两个定位、能力完全不同的版本。

它的全称是配置控制设计协议，是STEP格式里最经典、最基础的版本，相当于3D数据交换里的“通用基础款”。它的核心定位非常纯粹，就是保障模型核心几何数据的稳定交换。

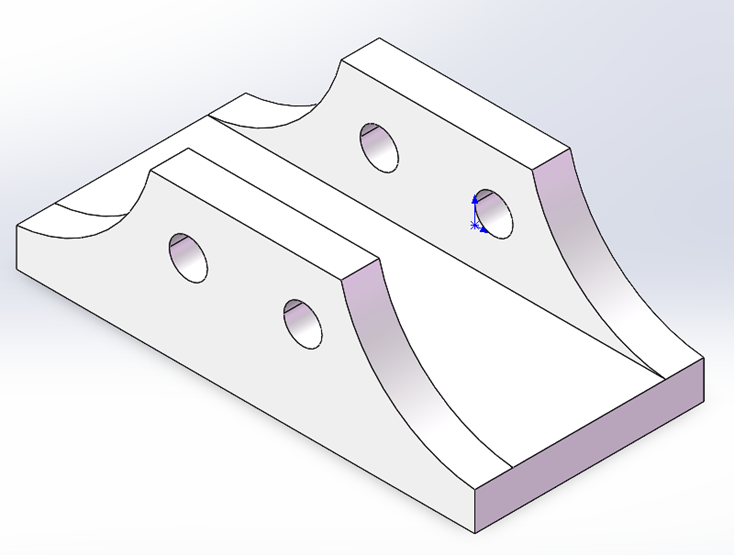

它可以算是“老一代”的STEP标准，主要用于机械结构设计的数据交换。AP203的特点是：稳定、兼容性强，但信息相对简单。它能够很好地保存模型的几何形状、装配结构等核心数据，但对于颜色、图层、材质等视觉属性，支持是比较有限的。 简单来说，如果你只是需要把模型“形状”传给别人，比如给加工厂或基础分析使用，AP203通常已经够用了。

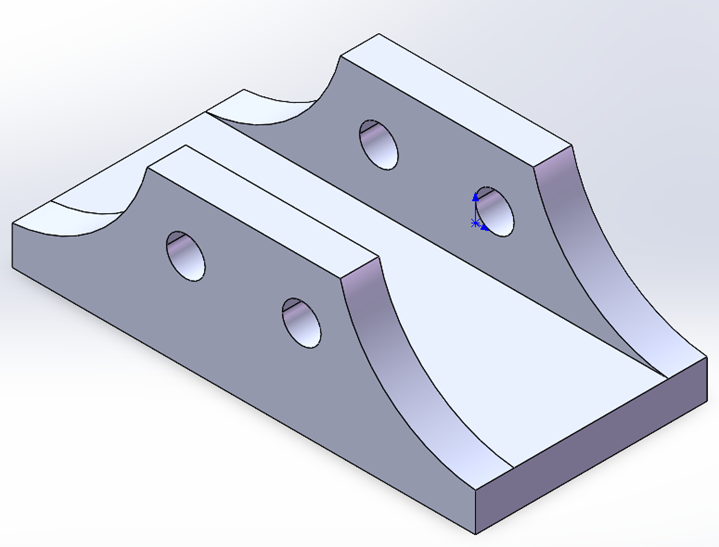

这是在AP203基础上发展出来的“增强版”。它不仅能保存几何信息，还能保留更多设计相关的数据，比如颜色、图层、标注信息，甚至部分产品制造信息（PMI）。 这意味着，当你用AP214导出文件时，对方打开后看到的模型，更接近你在SOLIDWORKS里的原始状态，而不是一个“光秃秃”的几何体。
