硬件工程师人手一个,年销一亿多颗、只卖2块钱。

5月前浏览662

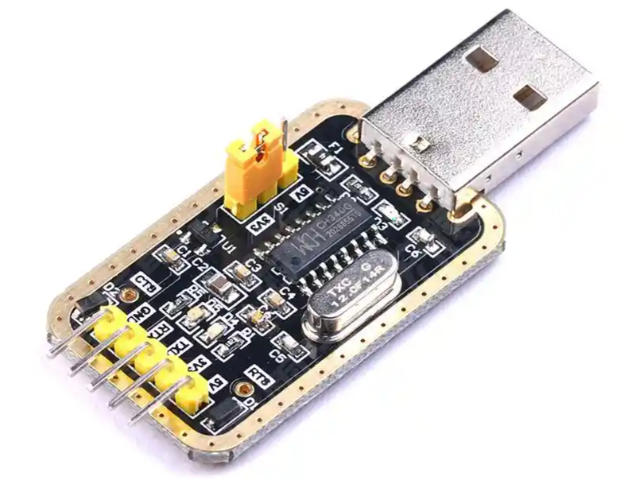

咱们搞电子的,一定用过串口工具。这东西,不管是硬件工程师还是软件工程师,都离不开,几乎人手一个,用起来特方便。

再看这个串口工具上,有颗小芯片叫CH340,大家应该熟得不能再熟了吧?这颗芯片来自南京沁恒,他们的品牌叫WCH。

今天咱们就来聊聊南京沁恒这家公司,看看老牌的国产芯片是怎么一步步做起来的。

01

坚持自研底层IP

大家一定听过芯片的架构,芯片架构就像是盖房子的建筑规范——它规定了房子必须有几根承重墙、门窗该留多大、水电管线怎么走、地基打多深,决定了这栋房子稳不稳、好不好改。

比如咱们常用的STM32芯片采用的是ARM Cortex-M架构,ARM公司就是出售毛坯房的厂商,自己不盖房;而STM32芯片则是ST公司买了毛坯房后,自己买砖买水泥、决定厨房卫生间放哪、装修成什么风格,最终盖出了STM32这颗具体的芯片。

大多数公司做芯片,都是先花钱从ARM买处理器内核授权,基于内核把自家房子设计好,然后再流片、售卖。这样做的好处是,省事,所以大多数厂商都这样干。

但沁恒选了一条更难走的路——坚持自研底层IP。从RISC-V内核、USB PHY、以太网PHY到蓝牙协议栈,全部自己写。

这让我想起之前遇到的一个老板说的话,我印象很深:要做难的事情,事情太简单,谁都会干,那么你的可替代性就太高了。

沁恒就是这么干的。短期看,自研投入大、起步慢;长期看,不受制于人,成本更低、可控性更强。事实证明,这条路虽然难,但沁恒走通了。

02

CH340:一颗芯片打出来的江山

说沁恒,绕不开CH340。

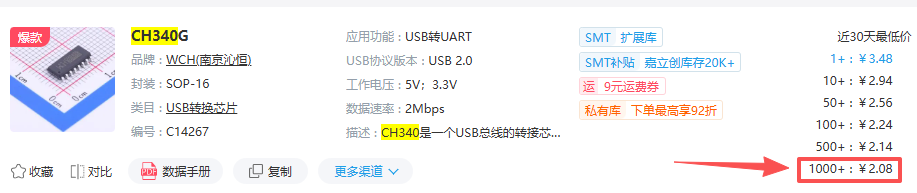

CH340是一颗USB转串口芯片,功能很简单——把USB信号转成串口信号,让你的电脑能跟单片机直接沟通。立创批量价为人民币2元。

沁恒的USB芯片有多猛?沁恒官方数据:USB系列芯片年销量超亿颗。你没看错,一年一亿颗以上。而且这只是USB接口芯片的销量。

现在市场上USB转串口芯片基本是三分天下:

  • FT232:英国FTDI家的,性能好,但贵,十几块一颗。项目预算充足的时候才敢放心用。

  • CP2102:美国Silicon Labs家的,稳定,立创价格也是十多块一颗。中规中矩,没啥毛病,也不便宜。

  • CH340:沁恒家的,便宜、稳定、驱动好装,性价比最高。

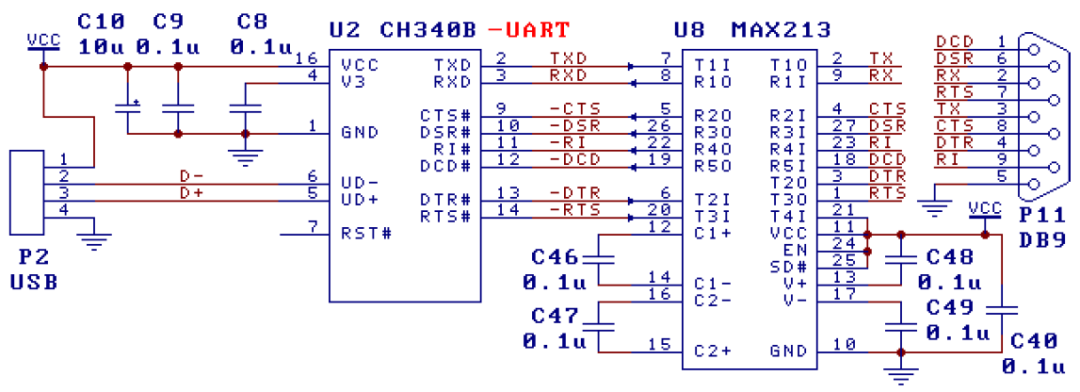

CH340部分系列芯片也可以不用外置晶振,一个芯片加两个电容一个电阻就能干活。

用咱们工程师的话说:FT232是高配稳,CP2102是够用但不便宜,CH340是便宜又省心。做产品的时候,只要成本不是特别宽松,CH340往往是那个最务实的选择。

顺着USB这条路,沁恒是越走越好,也越走越广,除了CH340,还有480Mbps高速USB转串口芯片、超高速的HUB、网卡、隔离延长等。

但沁恒的野心不止于USB接口芯片。他们盯上了另一个更大的赛道——MCU,而且一上来就选了最硬核的方向:自研RISC-V。

03

从USB芯片到RISC-V MCU

后来,公司开始自研MCU,而且选了一条更硬核的路——基于RISC-V架构。

RISC-V估计很多朋友都了解过。它是一种基于精简指令集的开放指令集架构,你可以理解成一套公开免费的芯片设计语言。完全开源、免费,任何人都可以用、可以改、可以扩展,不用交专利费。这也是为什么这几年RISC-V这么火。

公 开信息显示,沁恒早在2017年就启动了青稞RISC-V内核的研发工作,只是埋头做了好几年才拿出来。不鸣则已,一鸣惊人。沉下心来做技术、坚持自主研发,这一点确实不容易。

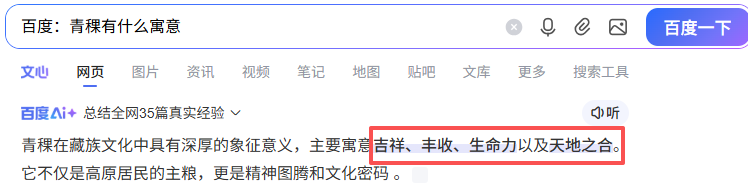

这里要强调一下,沁恒不是把开源的RISC-V核直接拿来用,而是从头自己写。他们把自研的RISC-V处理器命名为青稞。我开始还不懂什么叫青稞,查了一下才知道——它是高原上的主粮,象征生命力和丰收。用这个名字,大概也是希望这颗自研内核能像青稞一样,在艰难的环境里扎下根、活下来、结出果实。

截至2026年5月,沁恒基于自研青稞RISC-V处理器的芯片,年出货量超亿颗,产品线覆盖MCU、SoC、接口芯片等多个方向。

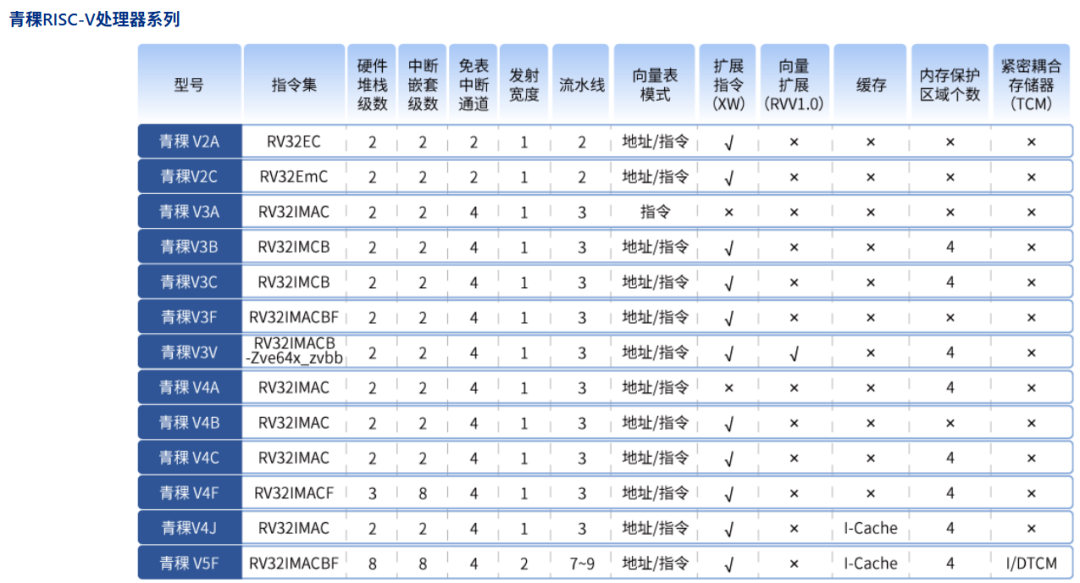

目前青稞RISC-V处理器系列一共有13个种类,覆盖得非常细。青稞RISC-V芯片的型号据官网信息可查已超百款,面向高速通信连接、无线组网互联、Type-C电源功率管理、电机控制等不同应用场景。

04

不止于USB和MCU

很多人以为沁恒只做CH340和CH32V系列MCU。实际上,沁恒的产品线相当丰富。他们的产品逻辑可以用四个字概括:矩阵组合。

就是一个自研RISC-V青稞内核,加上USB、蓝牙、以太网三大自研接口IP,排列组合出几百款芯片。具体来看:

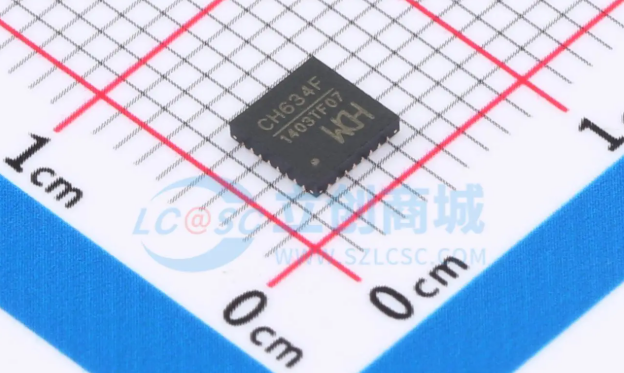

A、USB芯片:覆盖超高速、高速、全速、低速传输,Type-C连接,USB PD电力传输,包括物理层、控制器、集线器、桥接芯片。他们做出了全球最小封装的USB3.0 HUB芯片CH634F,在便携设备里很有优势。

B、蓝牙芯片:自研RF射频、基带算法、协议栈,支持BLE/2.4G/NFC多协议共存,无线有线三模切换。

C、MCU:主打连接型、互联型、无线型,封装可以做到2×2mm超小尺寸,非常适合空间受限的场合。

截至2025年底,沁恒拥有104项发明专利、84项集成电路布图设计专有权,知识产权积累相当厚实。

每年有超亿台设备通过沁恒的芯片实现互联。据沁恒IPO资料显示,其USB桥接芯片在国内市场销售额排名第一。

05

小结

沁恒已经是国家级专精特新小巨人企业。2022年到2024年,营收从2.38亿涨到3.97亿,净利润突破1亿。

回头看沁恒当年的选择:不买IP,全部自研。这种打法在芯片圈里太慢了,但沁恒就这么一步步走下来了。对于咱们硬件工程师来说,产品开发更便利,就是他们最实在的贡献。

祝沁恒越来越好。
