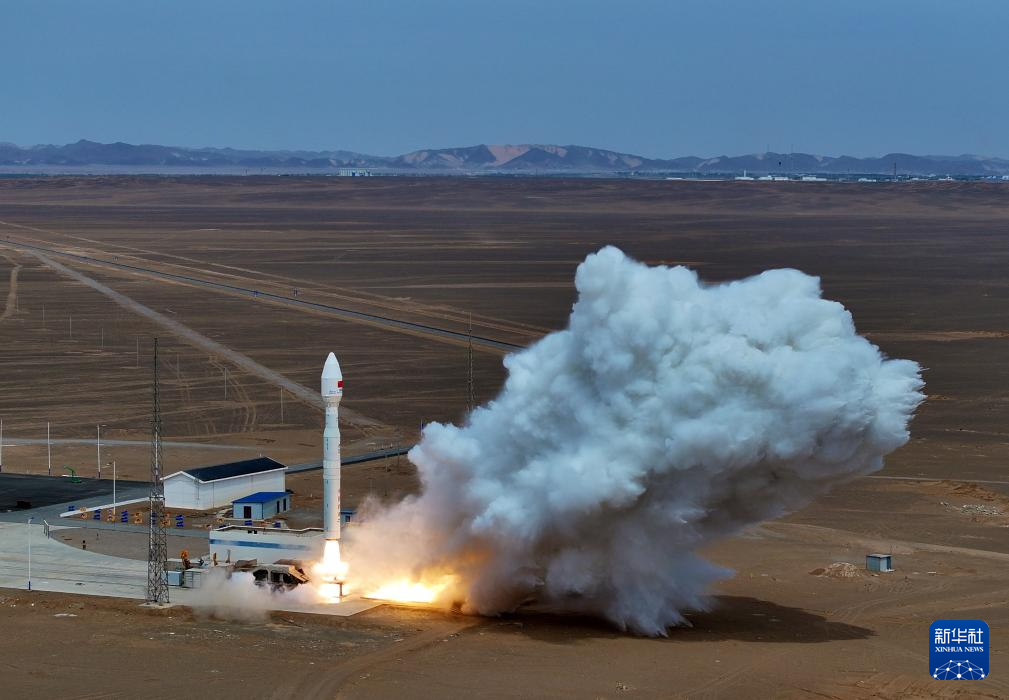

2026年5月15日午间，中科宇航力箭一号遥十三运载火箭在东风商业航天创新试验区发射升空，采用“一箭五星”方式，将5颗卫星送入预定轨道，发射任务取得圆满成功。

02

卫星热控仿真—最常见问题详解

接下来，我把课程中、VIP社群里反复出现的典型疑难，凝练成结构12问、热控12问。由于篇幅太长，卫星结构与热控实战速通手册！24个高频仿真与设计问题全解（上）介绍卫星结构设计与力学仿真常见问题12个，本文重点介绍热控设计和力热耦合变形12个问题。如你也有相关问题欢迎在VIP学习群里交流或文章下方留言交流 。

这些问题几乎涵盖了从入门到独立设计会遇到的核心卡点，每一条答案都力求直击要害、可直接指导工程。

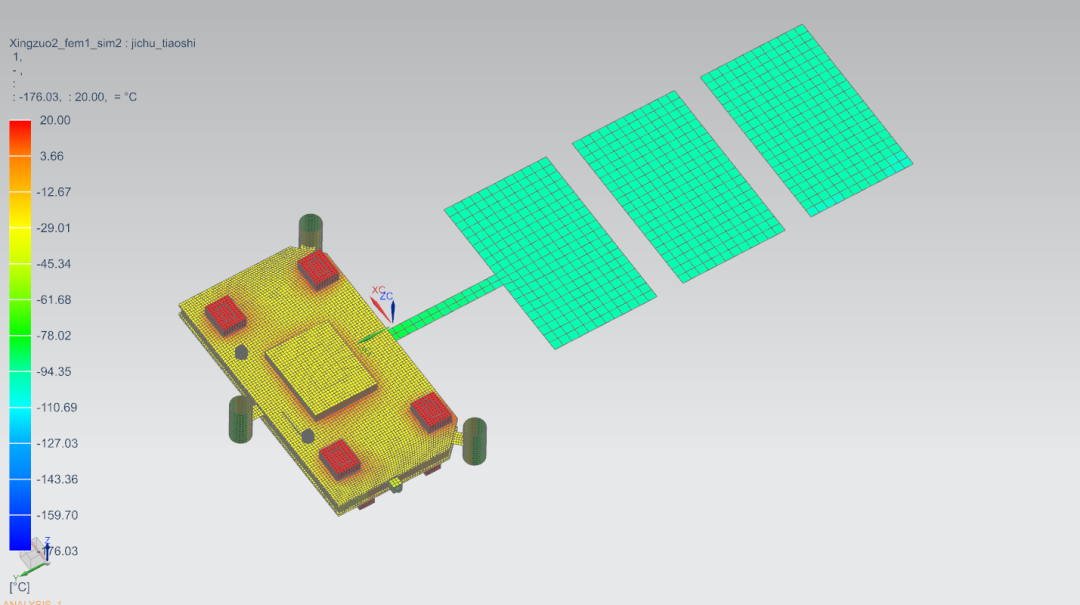

Q1：热分析模型建好，提交计算永远在跑，温度曲线不出现怎么办？

答：先停下来，最大可能是时间步长过大或者辐射单元有零热容节点。检查：①瞬态分析的最小时间步长是否太大，轨道周期约5400秒，如果给1秒步长确实没法跑，但给1000秒步长又容易发散，从60秒、120秒开始试；②是否有孤立节点没有定义热容属性导致无限迭代；③检查辐射定义里是否自闭合了一个极小面积面，导致求解器反复迭代。

Q2：散热面我明明选了高发射率涂层，为什么温度还是居高不下？

答：把几个可能逐一排查：①是否只选了涂层但没有在辐射模块里激活该面上的辐射耦合；②外热流吸收的热量是否过大，确认太阳常数、吸收比、轨道角度是否正确；③内部热耗设置是否写错了单位，比如W写成了mW；④散热面面积单位是否错误（比如毫米建模但热模型里当米处理了）。课程里我们在第一个热模型中就会带大家逐项点查这些设置。

Q3：多层隔热组件在软件里到底怎么加？我点开材料库找不到“MLI”这种材料。

答：MLI不是软件自带的一种标准材料，而是需要你用等效参数自己定义。方法：在两层表面之间建一个热耦合，类型选“辐射”，有效发射率取0.03～0.05，或者直接用“接触热导”给定一个极小值。如果你们用的是节点网络法软件，在两个节点间建导热器，导热值按当量导热系数和厚度、面积折算。课程里会给实操演示，包括怎样在ThermalDesktop里用MLI宏自动生成等效辐射耦合。

Q4：瞬态分析跑出一个轨道周期，怎么判断结果已经达到准稳态了？

答：不要只看最后节点温度，要画出连续两个周期同一轨道位置的温度对比曲线，温差在±0.5℃以内可以认为已收敛。软件里很多有循环收敛侦测功能，可以设定变量监控。如果没有，导出每个周期最大、最小温度数据手动比较。

Q5：为什么我的主动加热器一加上去温度就飙升到几百度，根本稳不住？

答：大概率是加热器功率设得过大，而且没有设置控制器。你可别直接把几瓦的功率作为一个恒定热源加上去就不管了，必须定义温控逻辑：比如在节点温度低于5℃时开启加热器，高于8℃时关闭。软件通常在加热器定义里有Thermostat选项。功率估算可以先手工算：冷环境下，散热面漏热和其他热损失的总和，乘以1.5余量作为初始加热功率。

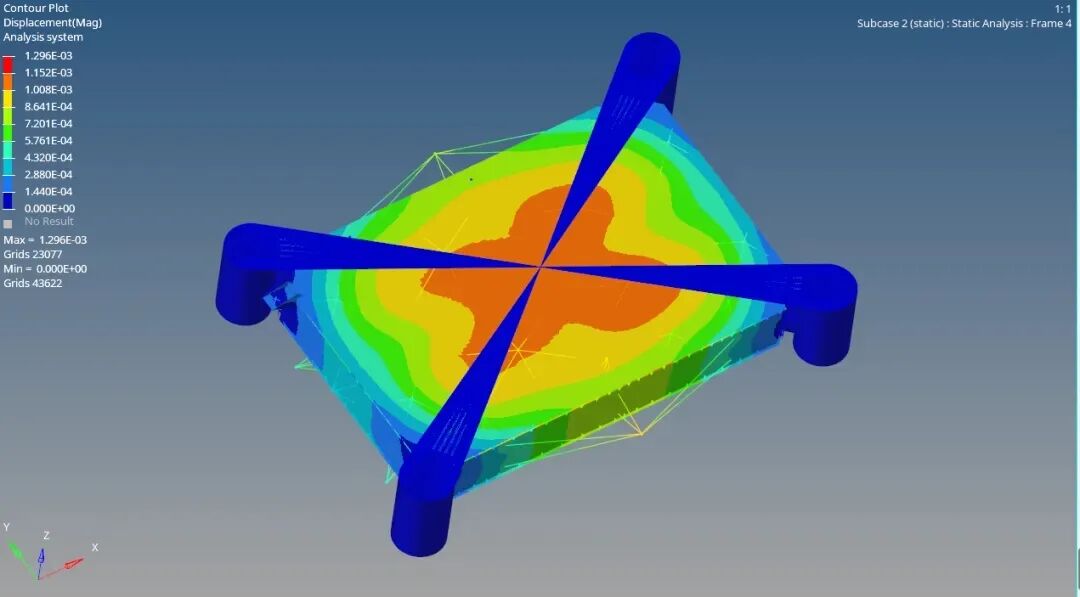

Q6：网格温度插值到结构网格总是报错，说找不到对应节点，咋办？

答：热网格和结构网格如果拓扑不一致，需要做场映射。首先保证两个模型的坐标系一致。然后在映射选项中选择合理的搜索半径，保证每个结构网格节点都能在热网格中找到一个以上热节点进行插值。如果两套网格差异太大，建议在建热模型时就参考结构网格的节点布局，尽可能让关键区域的节点位置重合，省去后续插值不准的麻烦。

Q7：热真空试验拟合，仿真和实测差了近10℃，从哪下手调？

答：系统性排查：①先画温度分布的差异图，是整体偏还是局部偏。整体偏，优先查外热流边界、红外背景、涂层属性；局部偏，查接触热阻和导热路径；②对比试验中测温点的位置和仿真中取值点是否严格对应，有时仿真取的节点和实际粘贴热电偶位置有偏移就差别很大；③调整时一次只改一个参数，用表格记录每次调整前后的偏差变化，不然靠运气调试成本极高。

Q8：软件里有轨道热环境自动设置功能，我还是需要手动算一遍吗？

答：软件自动设置能提高效率，但建议你第一次手动校核一下几个关键点的外热流数值，比如正午和午夜的热流密度，与理论值对比。这有两个好处：①避免软件设置错误把自己带偏；②培养轨道热环境的感知能力，以后判断在轨异常更有底气。课程会带大家先用手动简化公式算一圈，再用自动模块跑，对比着来。

Q9：运行不小心报了很多警告（Warnings），没有红色错误（Errors）算不算通过？

答：警告也要逐条看。常见可以忽略的包括：收敛迭代次数稍多但仍在限制内、单元形状稍差但在可接受范围。但有些警告指向严重隐患，比如某个辐射耦合值为零、某个材料属性在特定温度区超限、边界条件冲突被自动抑制等。养成读完前20条警告的好习惯，忽略重要警告会在后续调优中找问题找到崩溃。

Q10：热管在整星模型中能直接等效成一根高导热杆吗？

答：可以，前提是热管在正常工作范围内未达到毛细极限或沸腾极限。等效导热系数k_eff=QL/(AΔT)，可达100000W/(m·K)量级。建模时，用线单元或圆柱体赋予非常大的轴向导热系数，截面面积等于热管蒸汽腔横截面积。需要同时检查温差是否超过最大允许温差（一般5～10℃），否则要分两段模型或引入热阻。建议先用迭代法验证等效后的温度场与原模型一致。

Q11：主动加热器功率和控温逻辑怎么设计？

答：加热器总功率要求在最低环境温度下，能在规定时间内将组件从冷启动加热到目标温度，并留有30%～50%余量。控温逻辑多用开关控制，设置温度阈值：上限时关闭，下限时开启。仿真中实现PID控制，可直接在SINDA/flint里定义控制器。注意避免频繁开关导致寿命问题，通过适当增大回差（如±1℃）解决。

Q12：瞬态热分析许多周期后还不稳定，怎么判断收敛？

答：典型的轨道周期瞬态分析需运行多个轨道周期，当前后两个周期同一轨道位置的温度变化小于0.2℃（或0.1%），视为达到准稳态。利用“循环收敛侦测”功能，如果长时间不收敛，检查热容设置：高密度材料块的热时间常数太大，需适当简化。同时排查是否有异常零热容环路或辐射闭合面设置错误。

这24个问题和答案，像是24把钥匙，能打开你在卫星结构与热控学习过程中最容易卡住的锁。但真正的融会贯通，还是那句话：动起手来，在真实项目里做完一整套设计，在社群里把每一个困惑随时亮出来。如果你想用八周时间，完成从“知道一些”到“真正能设计仿真一颗卫星”的跃迁，欢迎加入到我们的实战课程，我在群里等你，手把手带你敲开星海的大门。
