NFX|Mooney-Rivlin 本构模型在汽车软管仿真中的应用

3月前浏览1028

汽车软管的作用及核心重要性

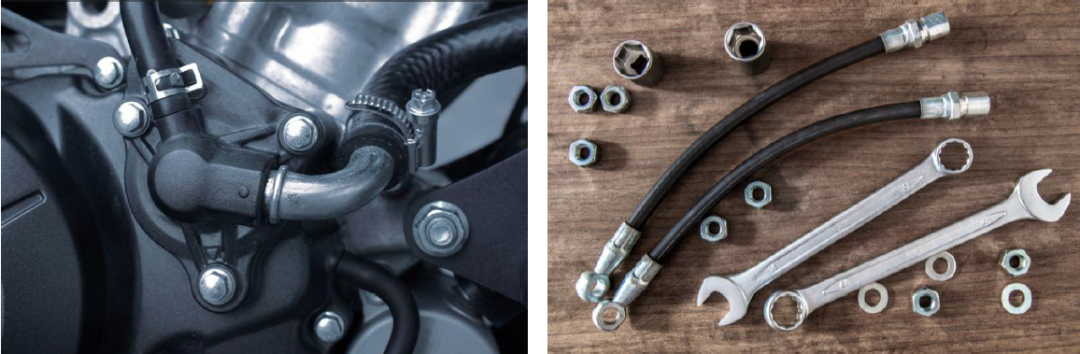

汽车软管作为汽车各关键系统的核心连接与传输零部件，广泛应用于动力、冷却、制动等多个总成，其性能稳定性直接影响车辆的正常运行、行驶安全及环保合规性，不同系统的软管承担着差异化的核心功能。

1，冷却系统中的散热器软管，核心功能是实现冷却液在发动机水套与散热器之间的闭环循环，高效导出发动机工作过程中产生的废热，保障发动机处于最佳工作温度区间；该类软管需采用耐高温、耐高压的专用弹性材料制造，以适应发动机舱内的严苛工况。

2，燃油系统的燃油软管，主要负责将燃油箱内的燃油（汽油、柴油及新型生物燃料等）稳定输送至发动机燃油供给系统，需具备优异的耐燃油渗透性、耐化学腐蚀性及耐温性，杜绝燃油泄漏隐患，保障燃油供给的连续性与安全性。

3，进气系统的进气软管（又称空气导管），核心作用是将外界洁净空气导入发动机进气歧管，为燃油燃烧提供充足氧气；对于搭载涡轮增压系统的车辆，还配套设有中冷器软管，用于将涡轮增压器压缩后的高温空气输送至中冷器进行降温，提升发动机进气效率与动力性能。

4，制动系统的制动软管，是车辆制动安全的关键承载部件，当驾驶员踩下制动踏板时，其负责将制动主缸产生的高压制动液精准传递至各车轮制动卡钳（或制动分泵），驱动制动执行机构实现车辆减速或停车；该类软管需满足高压耐压、抗疲劳、抗老化等严苛要求，确保制动信号传递的及时性与可靠性，杜绝制动失效风险。

5，动力转向系统的动力转向软管，用于传输动力转向系统中的高压液压油，通过液压助力作用降低驾驶员的转向操作力矩，提升转向操控的平顺性与稳定性，保障车辆转向精准可控，减轻驾驶疲劳。

6，排放控制系统中的PCV（曲轴箱强制通风）软管，作为曲轴箱强制通风系统的核心连接部件，负责将曲轴箱内产生的窜气（含未完全燃烧的燃油蒸汽及废气）导入发动机燃烧室进行二次燃烧，有效降低发动机尾气排放，是车辆满足国家环保法规要求的重要保障。

综上，汽车软管的材质选型与性能指标需严格匹配其所属系统的工况需求，常用材质包括橡胶、硅胶、金属及复合材质等，针对不同系统的使用场景，对软管的耐热性、耐压性、耐油性、耐化学性及抗老化性等核心性能均有明确的行业标准与技术要求，其质量与性能直接决定车辆的可靠性、安全性与环保性。

为什么汽车软管使用Mooney-Rivlin 模型仿真分析？

汽车软管多由硫化橡胶或合成橡胶制成，这类材料在工作压力下会发生显著弹性变形（如拉伸、压缩、弯曲），Mooney-Rivlin 模型能较好地描述这种超弹性非线性应力-应变关系

汽车软管通常承受的应变在 100% 拉伸以内或 30% 压缩以内，而 Mooney-Rivlin 模型在此范围内具有较好的预测能力

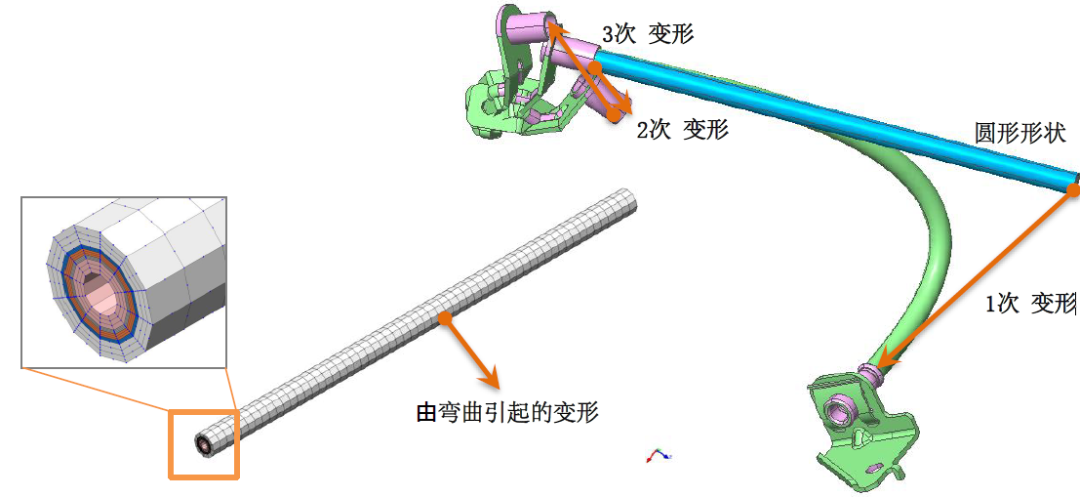

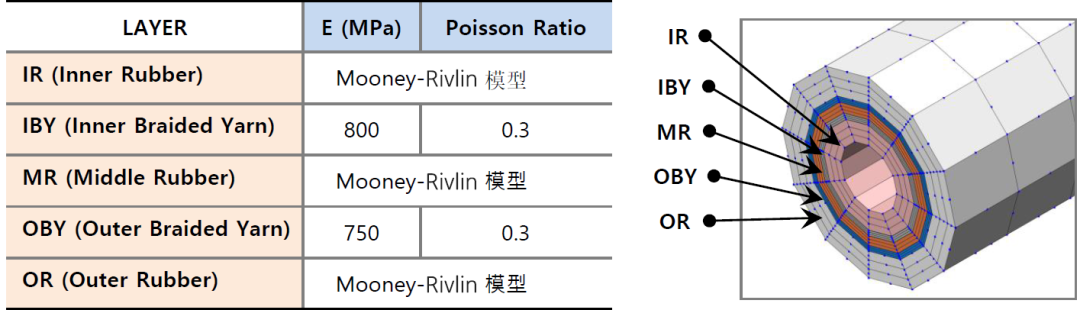

该模型的常数（如 C₁₀、C₀₁）可通过常规力学试验（如单轴拉伸、等双轴拉伸、平面压缩）结合万能试验机、动态力学分析仪等设备获取软管需兼顾柔韧性、耐压性、抗疲劳性，Mooney-Rivlin 模型有助于优化壁厚、波纹结构、增强层布置等，避免局部应力集中或过早失效

Mooney-Rivlin模型的核心特性与争议焦点

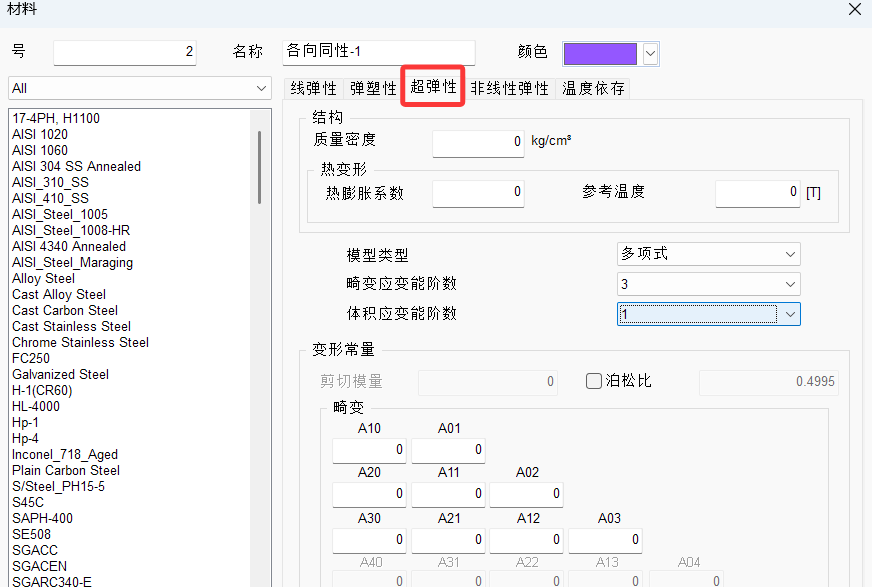

不可压缩性假设‌：橡胶材料的泊松比接近0.5，常被视作‌近似不可压缩材料‌。Mooney-Rivlin模型通常基于此假设构建，但针对严格的不可压缩高性能弹性材料，传统模型可能无法精确预测行为，需要专门的参数求解方法。在midas NFX中，体积模量参数（如D1）直接用于控制材料的‌体积不可压缩性‌。‌‌‌

‌ 在生物组织仿真中的适用性质疑‌：尽管超弹性模型可用于生物组织分析，但直接将各向同性的Mooney-Rivlin模型用于如半月板等‌高度纤维化、各向异性的生物组织‌被指出可能产生较大误差，导致计算结果与实际不符。在癌症生物力学等前沿领域，材料模型的选择对测量结果的准确性有显著影响

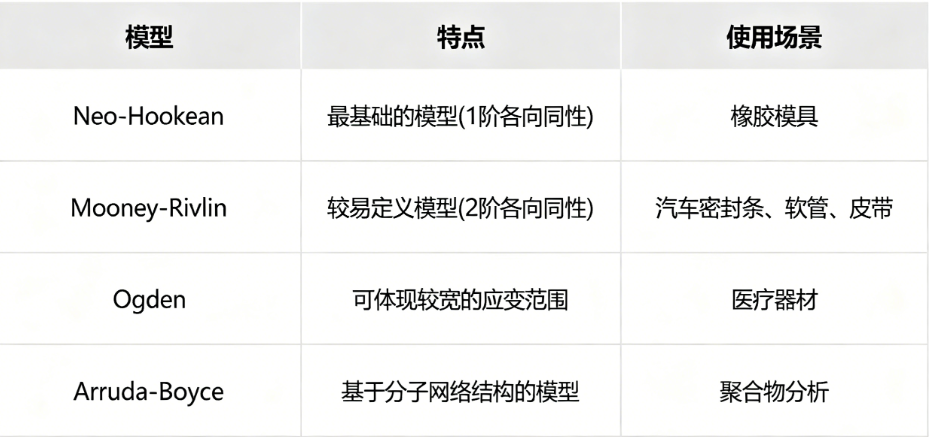

Mooney-Rivlin模型是描述橡胶等超弹性材料大变形行为的经典本构模型，其基于应变能函数理论，在工程中广泛应用，但也因其不可压缩性假设、在复杂生物组织模拟中的局限性以及参数拟合的复杂性而存在争议

Mooney-Rivlin模型通过应变能密度函数描述材料的非线性力学行为，其形式简单，参数物理意义明确，是工程中模拟橡胶类材料的常用选择。然而，其应用也伴随着特定的前提和限制
