FEMFAT在船用大功率中速柴油机研发中的应用

3月前浏览932

目录

中船动力研究院有限公司

1. 公司介绍

2. 自主品牌中速机

3.FEMFA T在船用大功率中速柴油机曲轴研发中的应用

                整体分析流程

                ABAQUS工况计算

                FEMFAT/BASIC模块疲劳计算

                FEMFAT/Channel max模块疲劳计算

                结果比较及结论

4. 总结

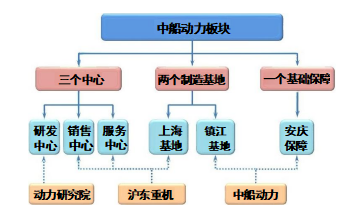

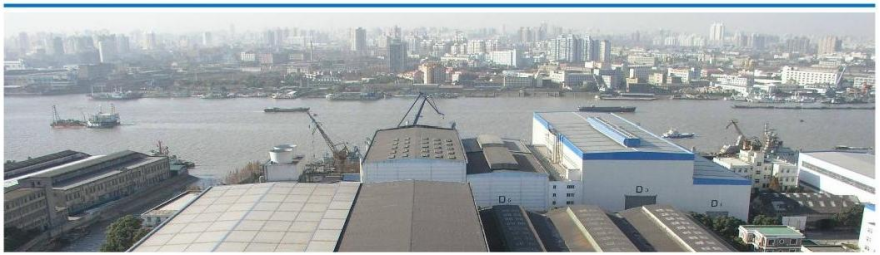

1、公司介绍

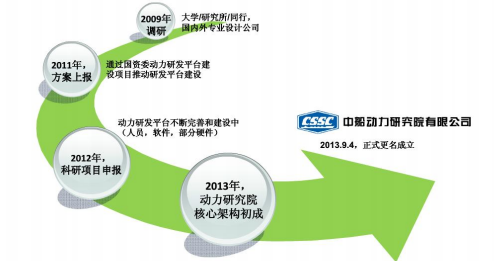

1.1发展历程

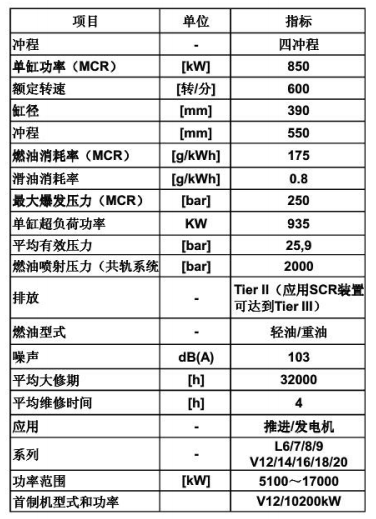

2、自主品牌中速机开发

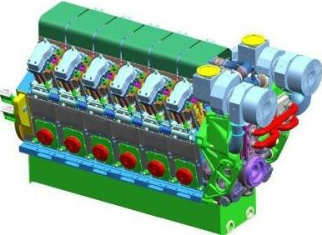

image.png12MV390



3、FEMFAT在船用大功率中速柴油机曲轴研发中的应用

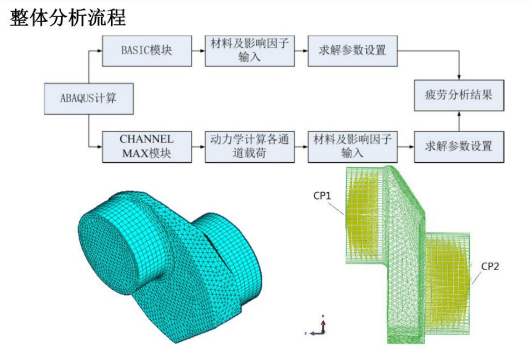

整体分析流程

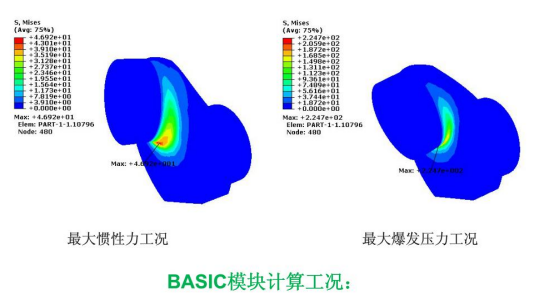

ABAQUS工况计算

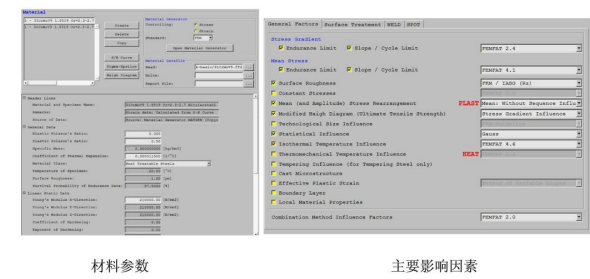

FEMFAT/BASIC模块疲劳计算

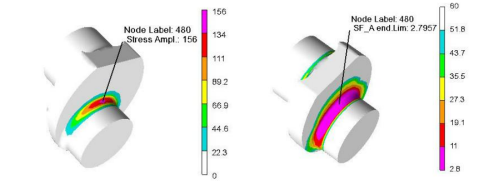

FEMFAT/BASIC模块疲劳计算结果


          应力幅值                                       安全系数

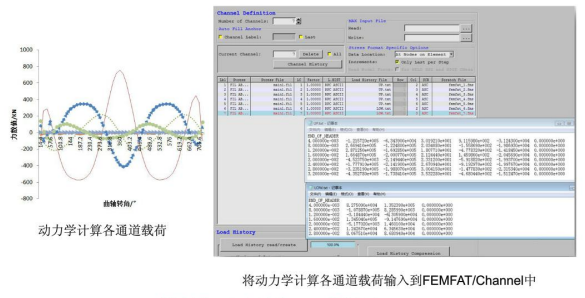

 FEMFAT/Channel  max模块疲劳计算

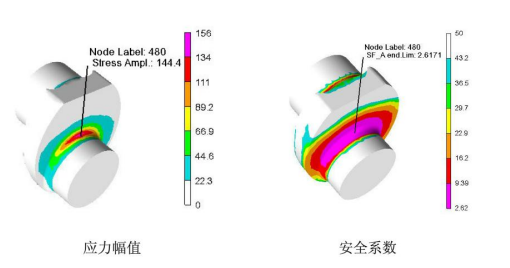

 FEMFAT/Channel  max模块疲劳计算结果


结果比较及结论


结论:

(1)简化法计算出最小疲劳安全系数为2.7957,协同法计算出最小安全系数 为2.6171,均在480号节点处,两者结果相差6.6%。

(2)简化法和协同法计算曲轴疲劳所采用的疲劳分析原理相同,只是在工况  选取上有些差异,协同法考虑到全载荷周期的工况,简化法采用关键工况模拟 出全载荷周期。

(3)在设计初期使用简化法对曲轴进行疲劳安全系数的预测是可行的,在详 细设计阶段可以使用协同法对疲劳性能进行研究。

(4)通过对曲轴疲劳分析方法的研究,能更好的通过有限元分析指导设计, 缩短研发周期。


4 、 总 结

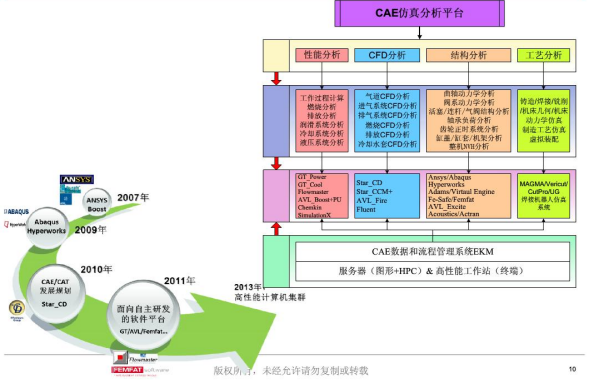

目前,我们CAE分析团队已形成以下标准软件流程:


在柴油机研发过程,关键零部件:连杆、曲轴、机架、 缸盖、活塞等都会按照此流程进行分析。以下是机架和   连杆分析的案例。
