橡胶件用几年就裂？老化仿真不是拍脑袋，Endurica DT+MP给出答案
导语：
做橡胶衬套仿真的工程师，可能都遇到过这种情况：

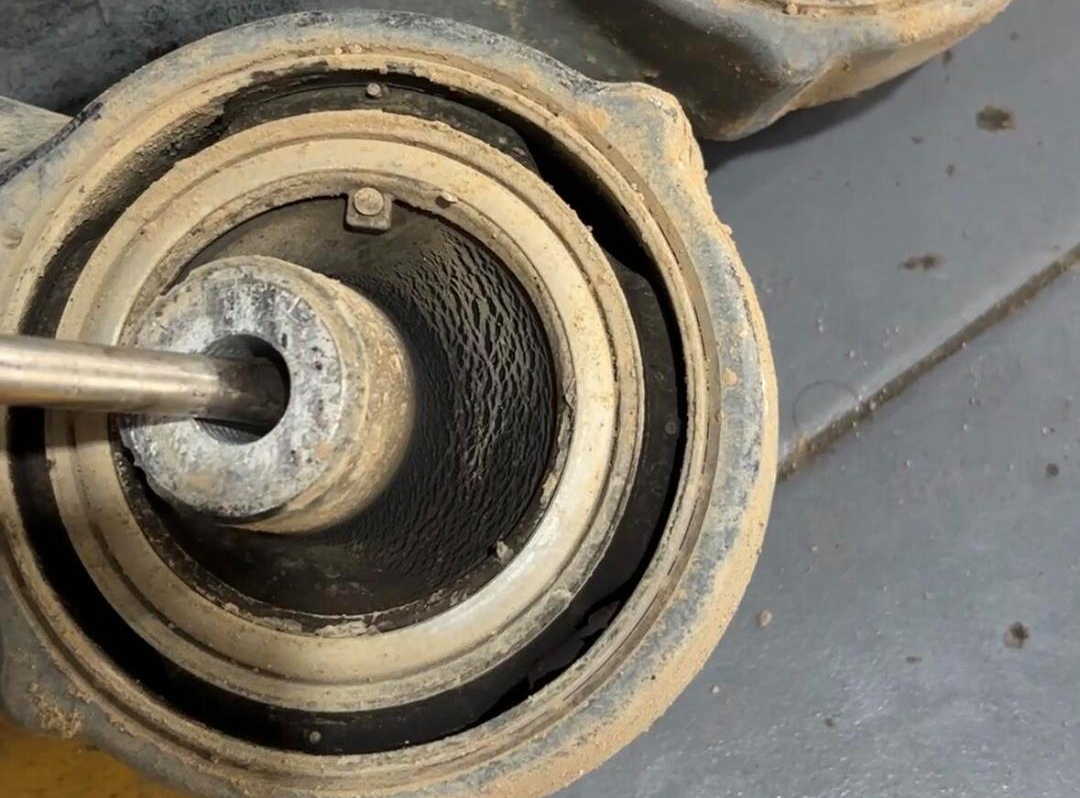

新车台架试验，寿命满足要求；量产上市后第5年，开始零星出现开裂投诉。查了一圈：配方没动，工艺没变，装配也没问题。仿真报告白纸黑字写着“满足要求”——那问题出在哪？
答案很可能就是两个字：老化。
热氧老化会让橡胶的性能随时间衰退。因此用老化前参数算全寿命周期，不是不准确，是方法本身有盲区。
本文介绍Endurica DT+Endurica MP这套工具链，它把老化效应真正纳入疲劳仿真。
01
老化让橡胶变了什么
老化让橡胶变了什么
热氧老化是车用橡胶件最常见的老化形式。橡胶在氧气、温度、应力共同作用下，性能逐渐衰退，主要表现为三个方面。
疲劳门槛下降
临界撕裂能T0，你可以理解为橡胶的“疲劳门槛”。载荷低于它，裂纹不扩展；高于它，每过一次就裂一点。
橡胶发生老化后，这个门槛会下降。同样的颠簸，老化的衬套更容易裂。而且这个下降不是线性的——往往在某个时间点后突然加速。

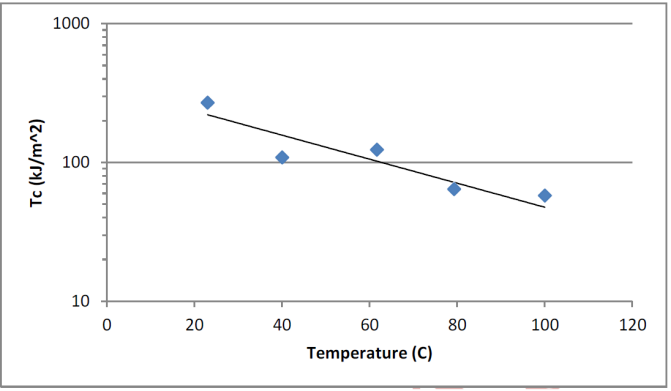

撕裂能 T0 对试样温度的依赖性关系

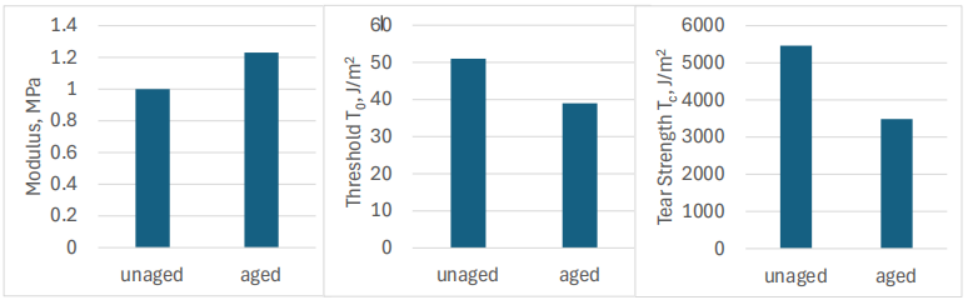

未老化和老化后橡胶材料刚度（左）、本征撕裂能（中）、临界撕裂能（右）的比较
刚度漂移
李畅达（江苏大学博士论文，2024）研究发现，随着老化加深，橡胶的超弹性本构参数会发生漂移。
胎面胶老化前后不同本构模型的评价
有限元仿真有误差，参数漂移又叠加一层误差，两层叠在一起，仿真结果的可信度自然打折。
裂纹扩展加快
顾博超等（北化工+易瑞博）做了一组对比试验：脉冲波形模拟轮胎实际载荷，正弦波形模拟实验室常规加载。
结果：间歇时间比例5:5时，最高温度56.8°C；正弦波形只有51.9°C。差了将近5°C。温度差这么多，裂纹扩展速率自然不在一个量级上。

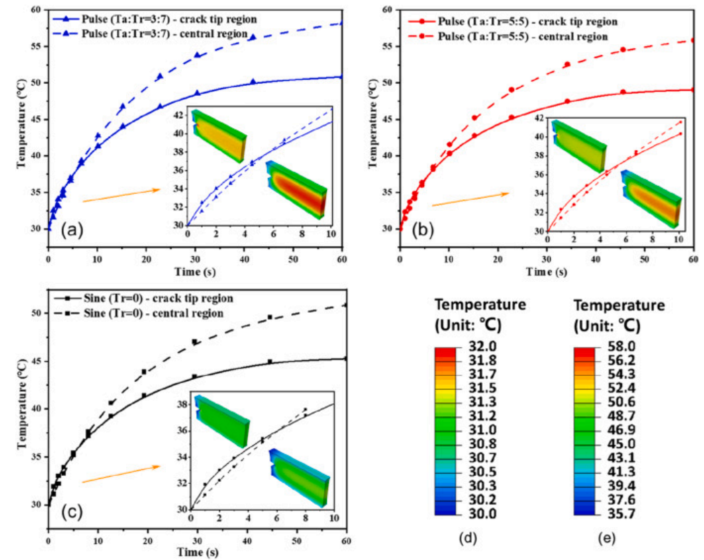

不同加载波形下橡胶试样的滞后温升试验与仿真结果对比
内衬层配方影响也很大：卤化丁基橡胶含量从100phr降到80phr，氧气消耗量增加54%，耐久小时数直接降29.6%。同一个轮胎，换一个供应商（原材料不同），寿命可能差三分之一。

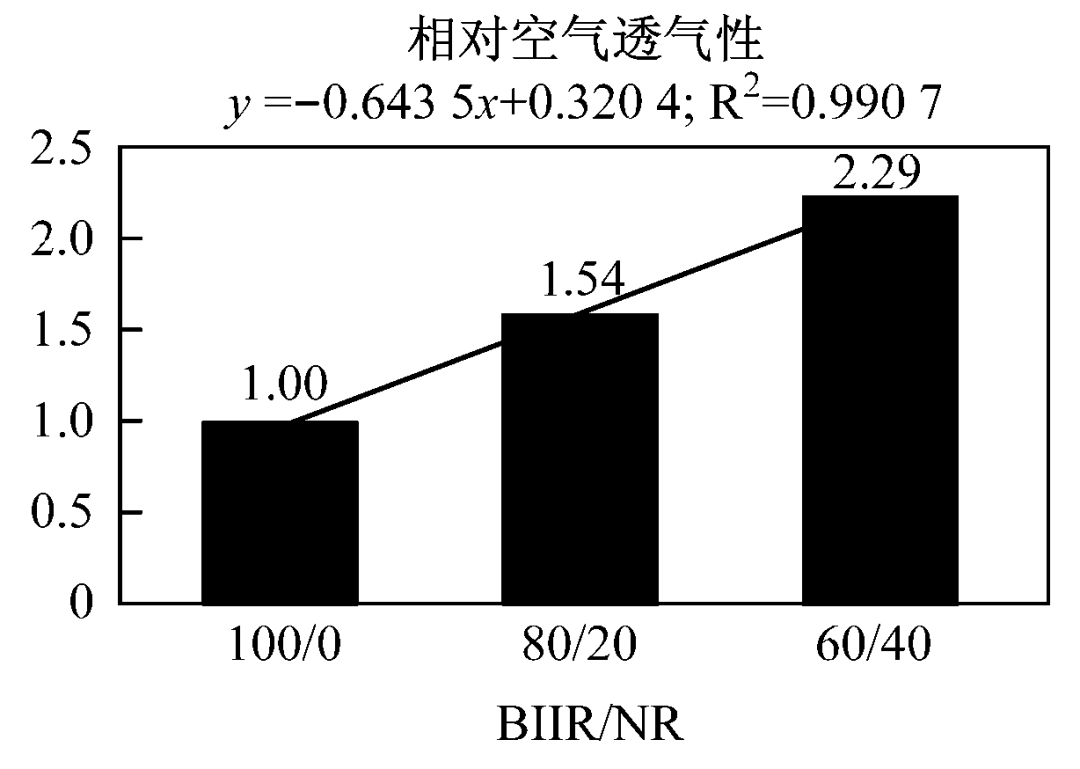

按100份溴化丁基橡胶气密层胶料空气透气率

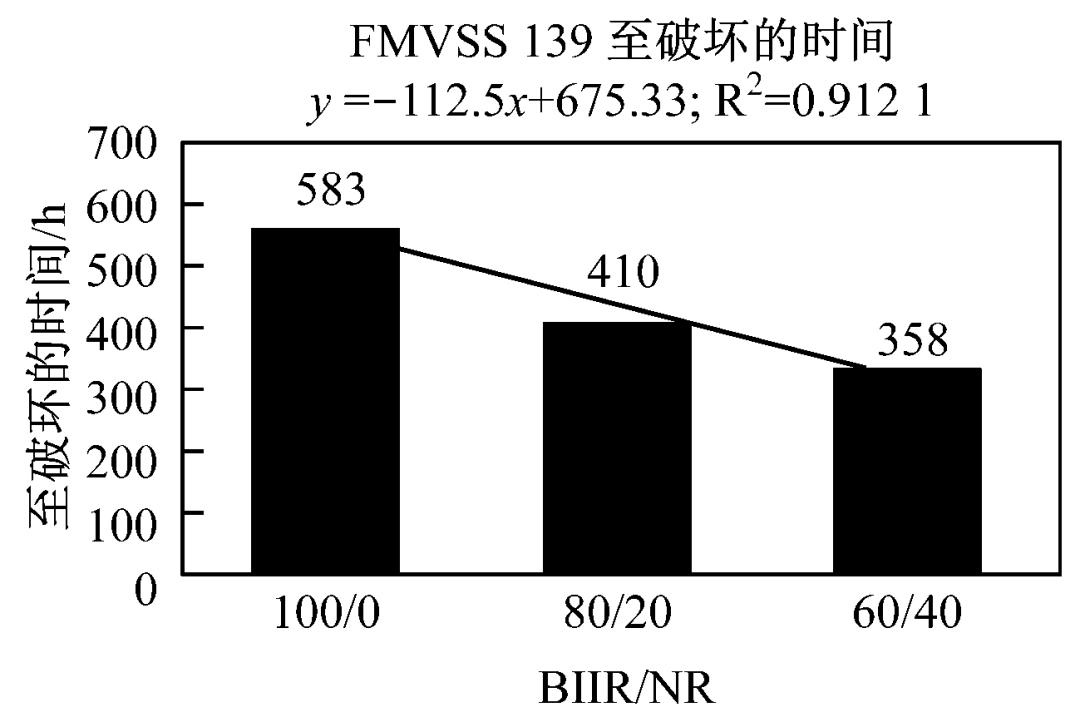

FMVSS 耐久性（至破坏）轮胎试验结果
02
Endurica DT：
把寿命拆成段落来算
Endurica DT：
把寿命拆成段落来算
传统疲劳仿真用一个载荷谱一次性算到底，输出一个“总寿命”数字。这个数字看起来很明确，但有一个问题：它没告诉你任何关于“过程”的信息。
Endurica DT换了一种思路：把疲劳发生的整个过程拆成多个段落，逐段跟踪损伤演化。
增量求解的逻辑
打个比方：传统仿真是给产品一张出生证，让你算这个产品什么时候失效。Endurica DT则更像是每年做体检，看产品各项指标的变化趋势。
Endurica DT允许工程师定义一系列载荷块，每个块对应一定里程或时间。输入这些载荷块序列后，Endurica DT输出每个块结束时的：

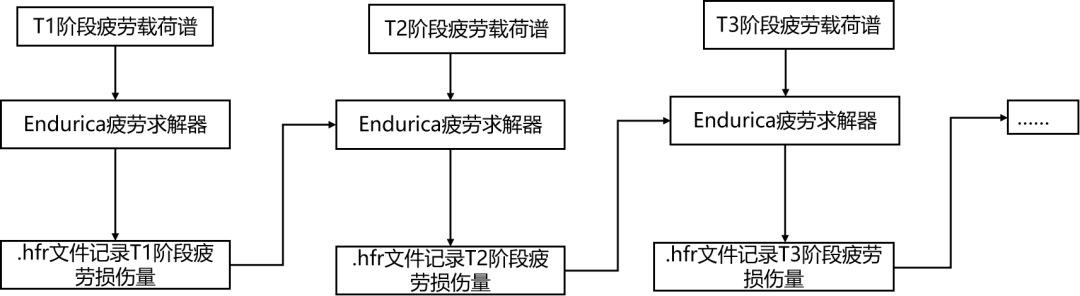

Endurica DT 多工况疲劳累积损伤求解流程
刚度损失作为失效判据
Endurica DT支持基于刚度损失的失效判据。可以定义如：当衬套径向刚度下降到初始值的80%时，产品失效。
这个判据比“裂纹扩展到某尺寸”更容易关联台架测试——刚度可以直接测量，裂纹尺寸需要破坏性检测才能看到。
03
Endurica MP：
温度、氧气、氧化，一套解决
Endurica MP：
温度、氧气、氧化，一套解决
如果说Endurica DT是“诊断工具”，Endurica MP就是“病因分析工具”。Endurica DT告诉你“指标恶化了多少”，Endurica MP告诉你“为什么会恶化”。
Endurica MP跟踪的三个物理场
温度场
由于材料的粘滞效应，橡胶在循环载荷下会自生热。Endurica MP支持稳态和瞬态自生热仿真，能算出产品在工作状态下的温度分布——哪个位置最热，温升多少。
氧气扩散
基于菲克定律(Fick’s law)描述氧气从表面向内部渗透，同时考虑氧气消耗。这两者是耦合的——氧气渗进去，消耗掉，浓度梯度又驱动新的渗透。
氧化反应
橡胶的氧化反应包括有氧老化和厌氧老化两种机制。橡胶厚制品内部或OTR轮胎下胎面这种氧气难以渗透的部位，主要是厌氧老化；轮胎表面（包括胎面和胎侧）则是有氧老化。两种机制对材料性能的影响不同，Endurica MP都内置了。
热失控仿真
轮胎滚动过程中，自生热和热化学效应耦合可能导致“热失控”（blowout）——这是高速轮胎（例如飞机胎）的一种危险失效模式。
Endurica MP能够预测热失控发生的时间和位置。对轮胎企业来说，这让工程师在设计阶段就能识别风险，而不是等到台架测试甚至路试才发现。
Endurica DT+Endurica MP联合：热-化-疲劳全流程
单独用Endurica MP或Endurica DT都有局限，联合使用才是完整解决方案：
具体流程：
01
Endurica MP计算温度场和氧气分布
02
Endurica MP输出材料属性变化（Tc、刚度等材料熟悉随氧化和老化程度的变化）
03
Endurica DT读取Endurica MP结果，将材料属性演化纳入疲劳计算
04
Endurica DT输出各载荷块的损伤、裂纹尺寸、刚度损失
这套流程，解决了工程师最关心的问题：产品在全寿命周期内，何时会出现疲劳损伤累积导致开裂风险。不是拍脑袋给一个“总寿命”数字，而是告诉你“3万公里时橡胶体内的损伤是多少，8万公里时悬置刚度损失了多少”。
04
台架与实车里程如何等效
台架与实车里程如何等效
工程中最大的困惑：台架加速老化试验跑了500小时，对应实车多少公里？
李畅达的研究建立了氧气消耗量作为等效桥梁：台架试验测得的氧气消耗量，与实车耐久小时数呈负指数相关。用这个关系，可以把台架数据转化为工程上有意义的设计依据。
具体做法：
氧气消耗量还成为仿真工程师和配方工程师的共同语言：仿真工程师告诉配方工程师，“内衬层氧气渗透率需要降低X，才能保证10万公里寿命”——配方工程师能直接用这个数字指导调整，而不是模糊地说“提高卤化丁基橡胶含量”。
Endurica DT+Endurica MP这套组合拳，让橡胶的老化和疲劳仿真从拍脑袋变成了有数据支撑的工程决策。
05
总结
总结
车用橡胶件的老化仿真，不是单一问题，是温度、氧气、应力三件事搅在一起。
01
Endurica DT负责回答
材料参数随时间如何演化，对疲劳损伤有何影响。
02
Endurica MP负责回答
温度、氧气、应力如何共同驱动这些演化。
