基于 UG NX 的卫星热控仿真分析步骤与要点

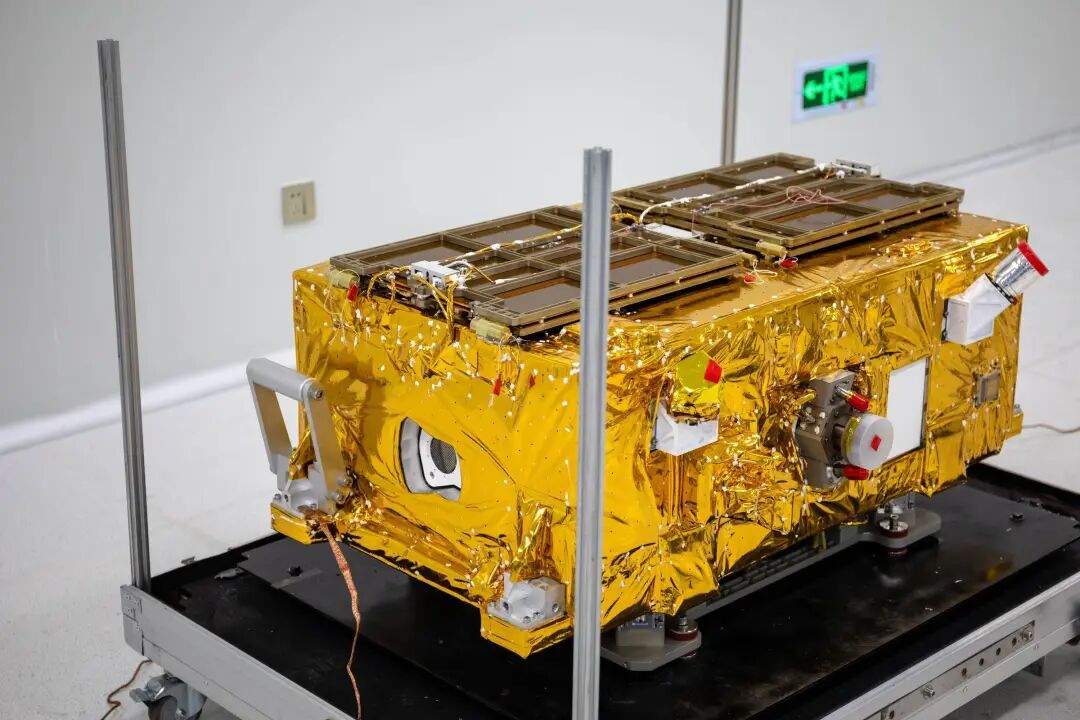

卫星在轨运行期间，面临着极为复杂与严酷的热环境：太阳直接辐射、地球红外辐射、地球反照以及深空低温冷背景交替作用，同时内部高密度电子设备持续发热。热控分系统的核心任务，便是通过精确分析，确保所有单机和结构组件的温度始终处于设计允许的范围内。热分析作为热控设计的核心支撑，其准确性与效率直接关乎卫星成败。
传统热仿真流程中，几何模型导入、网格划分、轨道外热流计算往往需在不同软件间切换，数据传递繁琐且易出错。西门子 NX（UG NX）集成的 Simcenter Space Systems Thermal（SST）模块，打破了这一壁垒，提供了从数字样机到热分析模型、再到轨道热流求解与瞬态计算的一体化环境。其优势在于，能够直接利用 CAD 模型，通过对几何的前处理、材料与网格的物理等效、轨道与姿态的高精度定义，在一个平台上完成全链路热仿真，实现热控设计与结构设计的快速迭代和协同优化。
本文将基于实际工程实践，以 UG NX 为工具，分三大阶段系统阐述卫星热仿真的操作步骤与核心要点：第一部分为几何模型导入与模型前处理，奠定分析基础；第二部分为材料属性定义与网格划分，赋予模型物理真实性；第三部分为热边界添加与求解，实现轨道环境下的瞬态温度预测。
一、几何模型导入与模型前处理
前处理的核心是将设计模型转化为可用于热分析的包络面与等效几何，需兼顾计算精度和效率。
1.1 几何导入与简化清理
·导入格式：优先使用 NX 原生模型，也可通过 STEP、IGES 等格式导入。
·细节移除：删除或抑制对温度场影响甚微的特征，如倒角、小孔、紧固件凹槽、铭牌刻字等。
·修复拓扑：使用同步建模的“删除面”“替换面”等功能清理微小缝隙、碎片面，确保形成封闭的水密外轮廓。
·缝隙缝合：检查并缝合相邻面之间的微小间隙，避免后续辐射面组及外热流计算因缝隙出现漏光或错误。
1.2 中面抽取与薄壁等效
·适用对象：舱板、承力筒、太阳翼基板等薄壁结构及蜂窝夹层板。
·操作：在高级仿真环境中使用“中面”命令，将实体抽取为片体，作为壳单元的基础。
·处理交汇处：对多板交贯区域需手动延伸与修剪中面，保证片体间无裂缝和穿透，拓扑一致。
·保留实体：大功率设备（如行波管、动量轮、电源控制器）保留实体几何，以便后续采用实体网格捕捉内部梯度。
1.3 辐射面定义与分区
·生成包络面：将外蒙皮片体缝合或抽取为一个或多个连续的外部辐射面包络。
·法向检查：强制所有辐射面法向必须一致指向外部空间。可在显示中开启法向显示，错误则用“反向”修正。
·热控分区：按温控设计分割包络面，如散热面（辐射器）、对天面、对地面、多层隔热组件（MLI）覆盖区域等，使其可各自独立赋予光学属性。
·MLI 等效处理：对 MLI 覆盖区，不建立实体几何模型，仅在辐射面上设定等效低红外发射率（如 ε_eff = 0.03），以模拟高效隔热。
1.4 热耦合界面准备
·安装足迹分离：使用分割面、拆分体等手段准确分离出设备安装的接触面。
·导热路径定义：在几何上明确导热通路（如螺栓连接位置、预埋热管区域），为后续施加接触热阻或热连接提供边界面。
二、材料属性定义与网格划分
赋予模型热物理与光学属性，并基于前处理结果生成高品质的有限元网格与热连接。
2.1 热物理属性定义
·必须参数：导热系数、密度、比热容。
·蜂窝板等效：按正交各向异性材料处理，面内导热取典型值（如 20~50 W/(m·K)），法向导热极低（约 1~5 W/(m·K)）；密度和比热按面板与铝蜂窝芯质量加权平均折算。
·金属材料：铝合金、镁合金等可设定温度相关属性，通过表格导入曲线。
·界面填料：若需考虑导热脂或铟箔，可定义等效界面导热系数，以用于接触热阻。
2.2 光学表面属性定义
在 SST 模块中创建“光学特性”，针对不同热控面：
o二次表面镜（OSR）：α≈0.08~0.12， ε≈0.79~0.82。
o白漆：α≈0.2~0.4， ε≈0.85~0.9。
oMLI 等效面：α 取外表面薄膜值，ε 取等效低值（如 0.03）。
双面属性：NX SST 支持为同一辐射面的正面和背面设定不同光学特性（如外表面 OSR，内表面黑漆），需逐面指定，不可混淆。
2.3 网格划分策略
·主用壳单元：辐射面包络及舱板采用 CQUAD4 为主，避免大面积三角形单元（CTRIA3），局部过渡可使用。
·薄壁件：赋予壳物理属性（PCOMP 或 PSHELL），厚度按实际输入。
·实体设备：大功耗、高热容设备采用四节点四面体单元（CTETRA），网格尺寸以能分辨内部温度不均匀性为准。
·网格密度控制：在接触区、预埋件区、阴影边界处适当加密，其它区域可较粗。
2.4 网格连接与热传导路径
·设备-安装面连接：利用“面对面胶合”或“热阻连接”耦合实体与壳单元，按界面状态输入接触热导（单位 W/(m²·K)）或总热阻。
·热管等效：采用一维传导杆单元（如 CBAR），并赋予极高轴向导热系数（数千 W/(m·K)），两端节点与预埋位置耦合。
·辐射网络处理：SST 以辐射面组为单位，通过射线追踪或高斯积分计算角系数，需确保参与面组内壳单元法向正确、无相互穿透。
2.5 网格质量检查
·壳单元：长宽比 ≤5，翘曲度＜15°，雅可比 ＞0.6。
·实体单元：雅可比 ＞0.3，最大角/最小角不过于偏斜。
·检查意义：差网格会导致外热流映射错误、求解发散或能量守恒偏差过大。
三、热边界添加与求解
定义航天器轨道姿态，自动计算瞬态外热流与辐射交换，施加内部功耗并执行瞬态求解。
3.1 轨道与姿态定义
·在 SST 导航器创建“航天器”，选择参考中心天体（地球），设定轨道类型（LEO/GEO/自定义根数）。
·轨道根数：输入半长轴（或高度）、偏心率、倾角、升交点赤经、近地点幅角等。
·姿态定义：三轴稳定模式下指定对地方向（如 +Z 对地，+X 沿飞行方向），通过欧拉角或矢量剖面定义；太阳翼有单独跟踪机构时，需建立运动部件并设定对日定向规律。
·太阳条件：通过 β 角或季节（夏至/冬至）定义太阳向量，为高温和低温工况分别设定太阳常数（如 1414 W/m² 与 1322 W/m²）。
3.2 外热流计算
为辐射面组施加“轨道热载荷”，求解器自动计算每个面元、每个时间步的：
o太阳直接辐射通量
o地球反照热流
o地球红外热流
自动考虑阴影、遮挡和多次反射（取决于设定）。
高温工况与低温工况：分别定义太阳常数、地球 IR 等效温度（如 270 K 与 255 K），并结合涂层末期退化值，以包络极端温度。
3.3 内部功耗与热耦合
·功耗施加：将电子设备热耗以“体热源”或“面热流”形式施加到对应的实体或壳网格上，可设定常值或时间曲线。
·内部辐射：SST 的辐射求解器自动计算所有内部可见面之间的红外辐射交换，无须手工计算角系数。
·热连接：设备安装面、舱板间紧固件通过面接触热导或离散热阻连接；MLI 覆盖区必须排除内部辐射参与，以防止产生非物理的多层耦合。
3.4 求解设置
·求解器选择：Transient 求解器（TMG）。
·稳态初场：推荐先用恒温边界或固定温度试算至稳态，再以其作为瞬态初始条件，加速收敛。
·时间周期：运行 3~5 个轨道周期，使温度达到准稳态（周期重复）。
·时间步长：一般为轨道周期的 1/100，关键过渡期可适当加密。
·辐射矩阵更新频率：可每 1~2 步更新一次，平衡计算精度与耗时。
·收敛准则：温度残差（如 1e-3）与能量不平衡率双重监控。
3.5 求解后处理与验证
·温度曲线：绘制关键设备、散热面的瞬态温度变化，检查最高温、最低温及波动是否符合指标。
·外热流显示：用“标识结果”查看任一时刻辐射面的外热流分布，检验阴影区域和反射效应是否正确。
·能量平衡校核：在准稳态周期内，积分吸收的外热流与内部功耗之和应与向空间辐射散热基本相等，误差通常控制在 2% 以内。
·异常排查：若偏差过大，重点检查辐射面包络封闭性、光学属性赋值一致性、MLI 等效发射率以及是否存在多余或遗漏的热通路。
