在制造业中,我们常说70%到80%的产品成本在研发设计阶段就已经被锁定了。工程师在图纸上画下的每一根线条、标出的每一个公差,最终都会转化为真金白银的制造成本。
要真正实现“源头降本”,将三维降本的理念贯彻到高度、深度和宽度的每一个产品细节中,面向制造的设计(DFM)是不可或缺的一环。

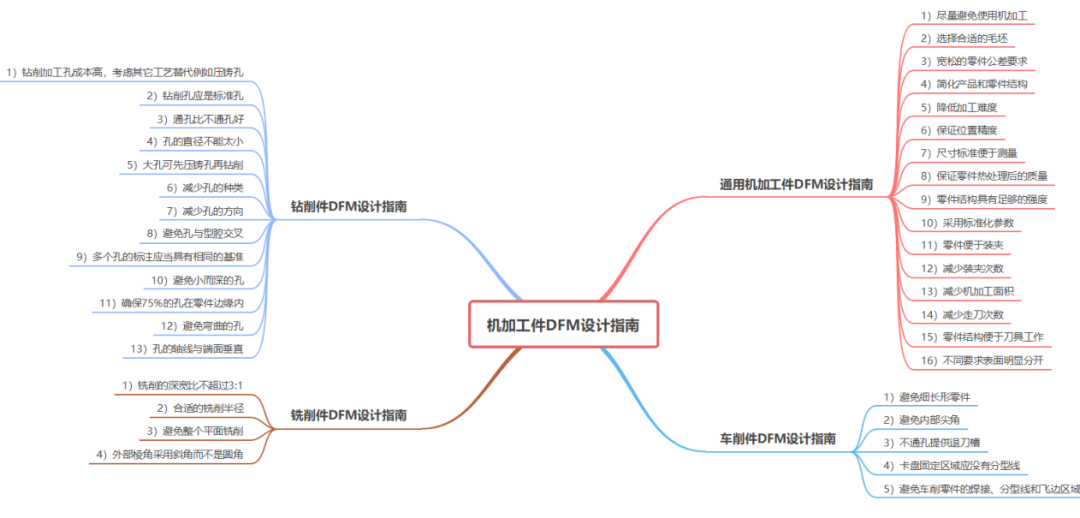

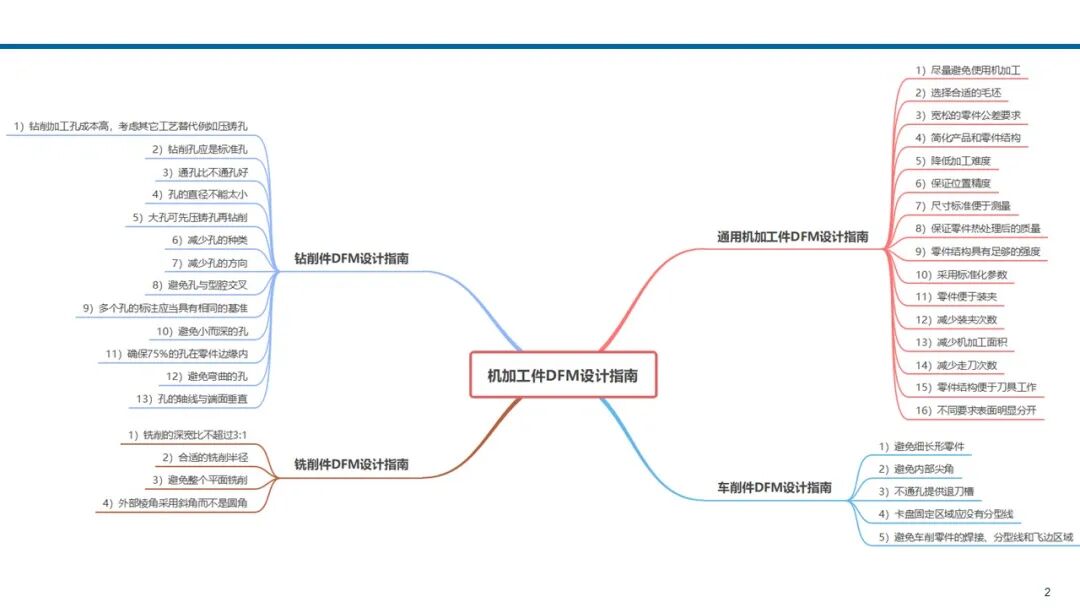

今天,我们就来深度拆解《机加工件DFM设计指南》(下载PPT课件请添加下图微 信) ,分享原汁原味的原创研发降本知识和理念。

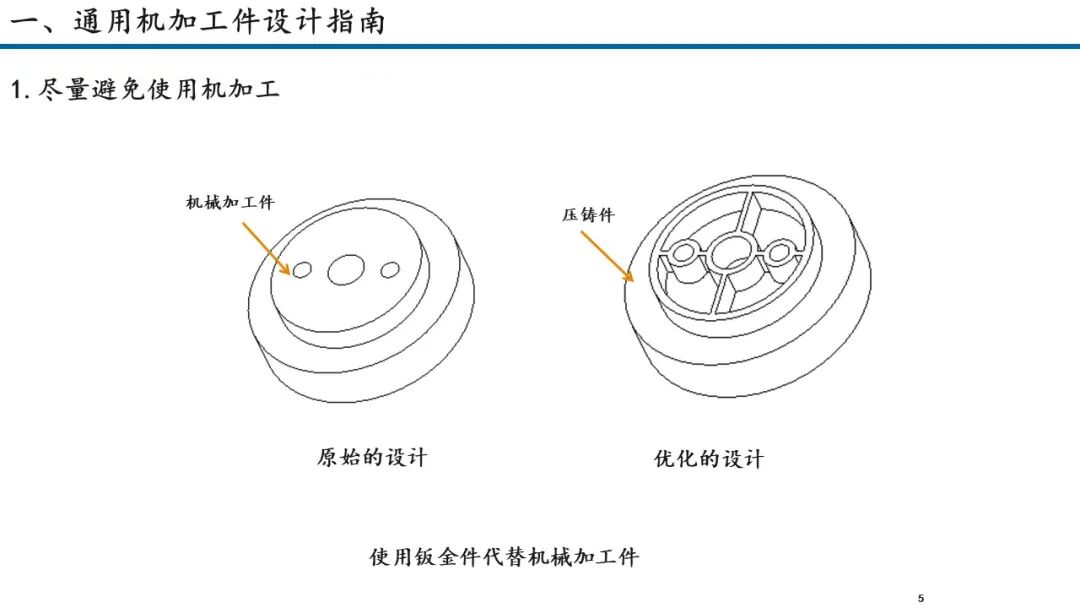

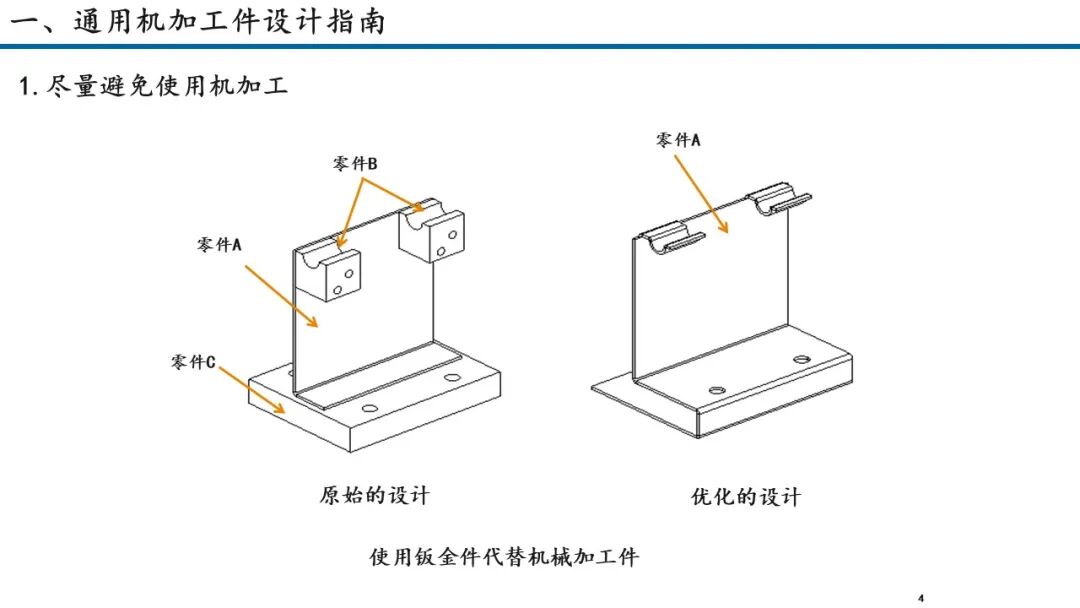

在进行通用机加工件设计时 ,首要的降本原则往往最让人出乎意料:尽量避免使用机加工 。在满足功能的前提下,通过结构优化,使用钣金件或压铸件来代替机械加工件,往往能带来断崖式的成本下降。
如果必须进行机加工,我们需要从源头把控以下几个通用原则:

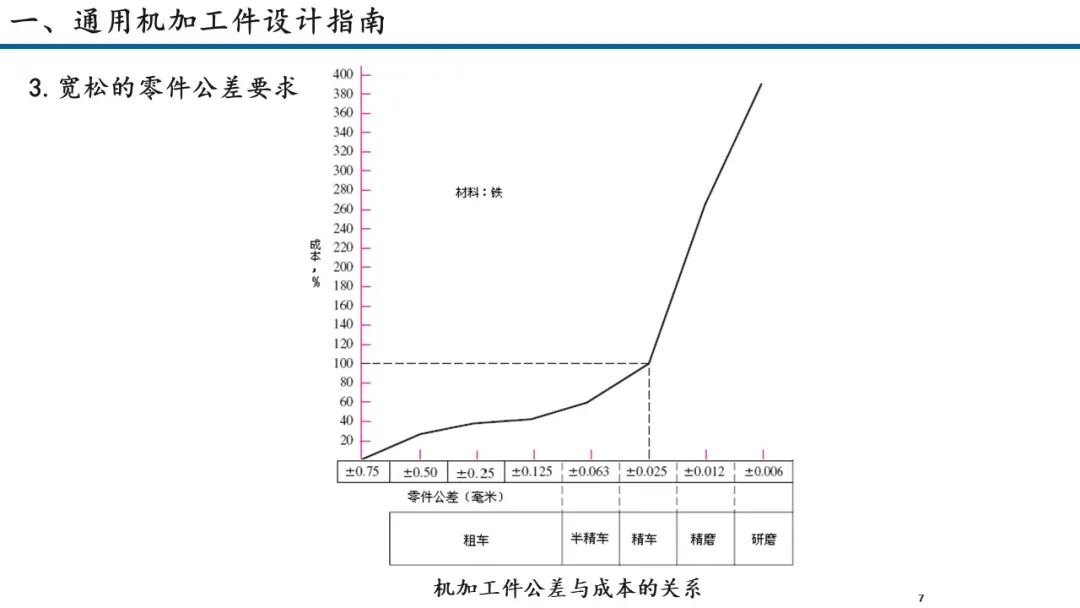

公差与成本的指数级关系:应该尽量给予宽松的零件公差要求 。以铁材料为例,当零件公差在 ±0.025 毫米(精车阶段)以上时,成本增长相对平缓;但一旦公差要求更加严苛,进入精磨或研磨阶段,加工成本就会呈指数级飙升。

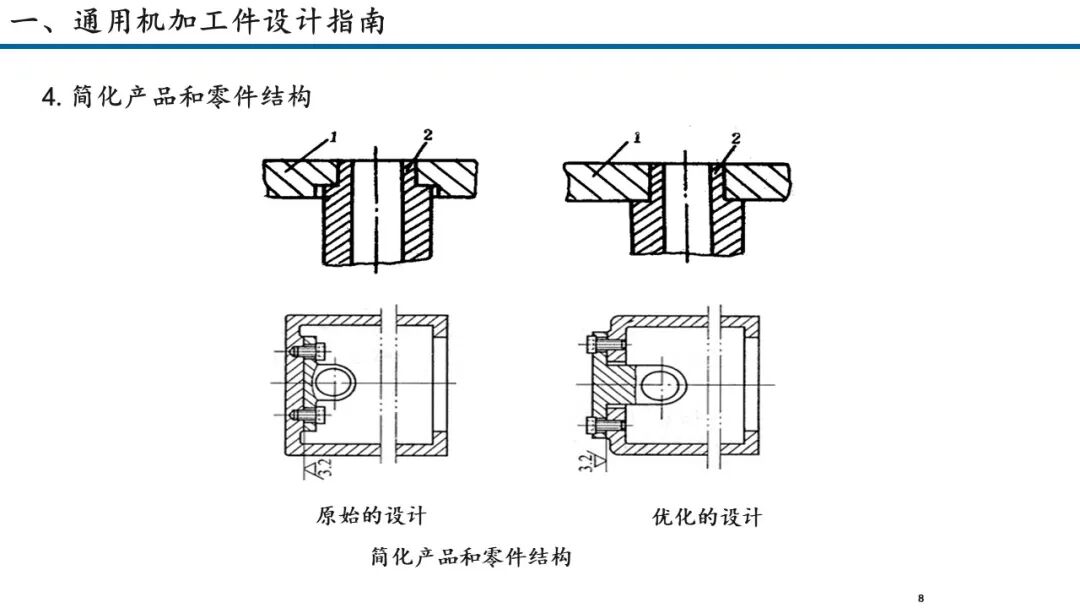

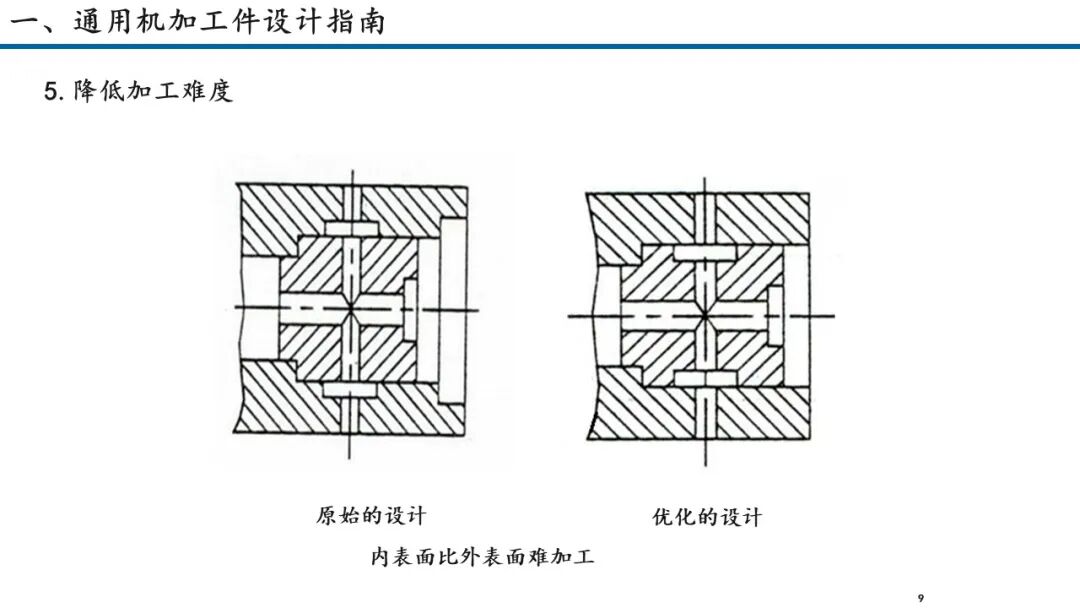

做减法,降难度:简化产品和零件结构,降低加工难度是核心 。例如,内表面通常比外表面更难加工,设计时应尽量规避复杂的内部切削。

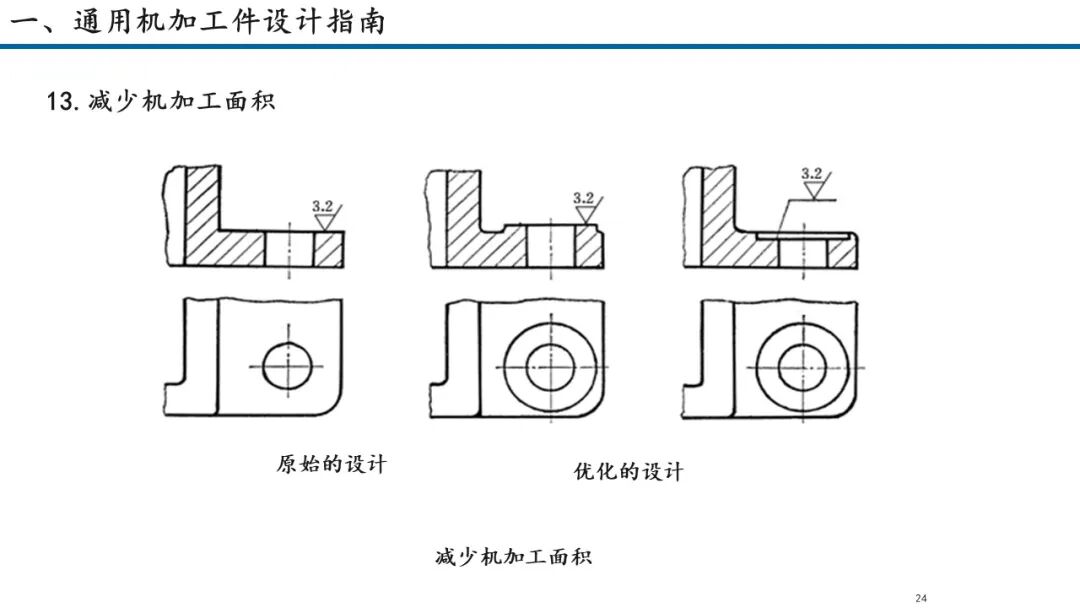

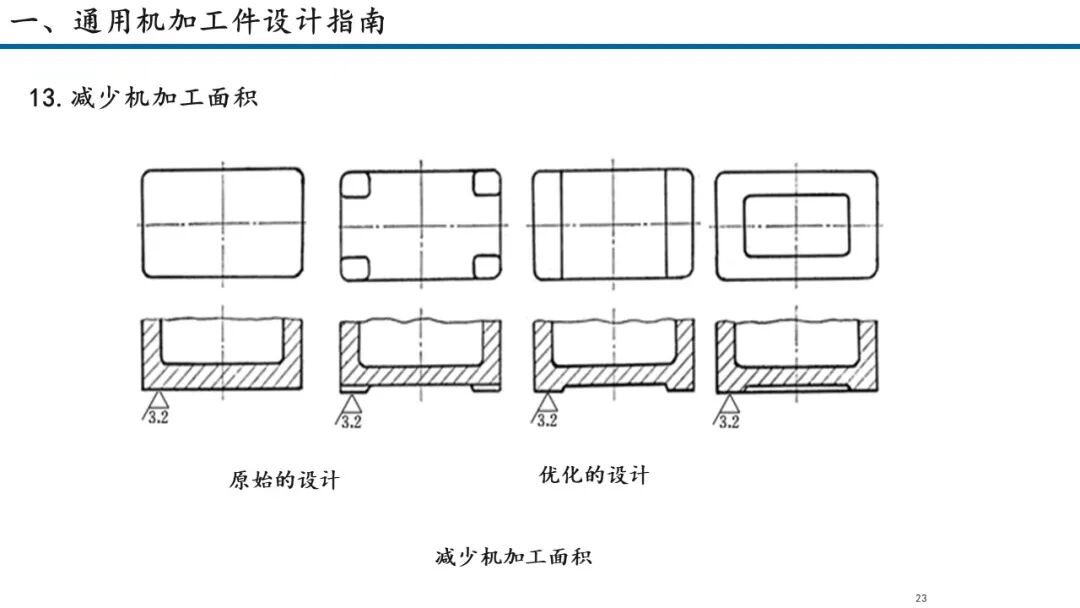

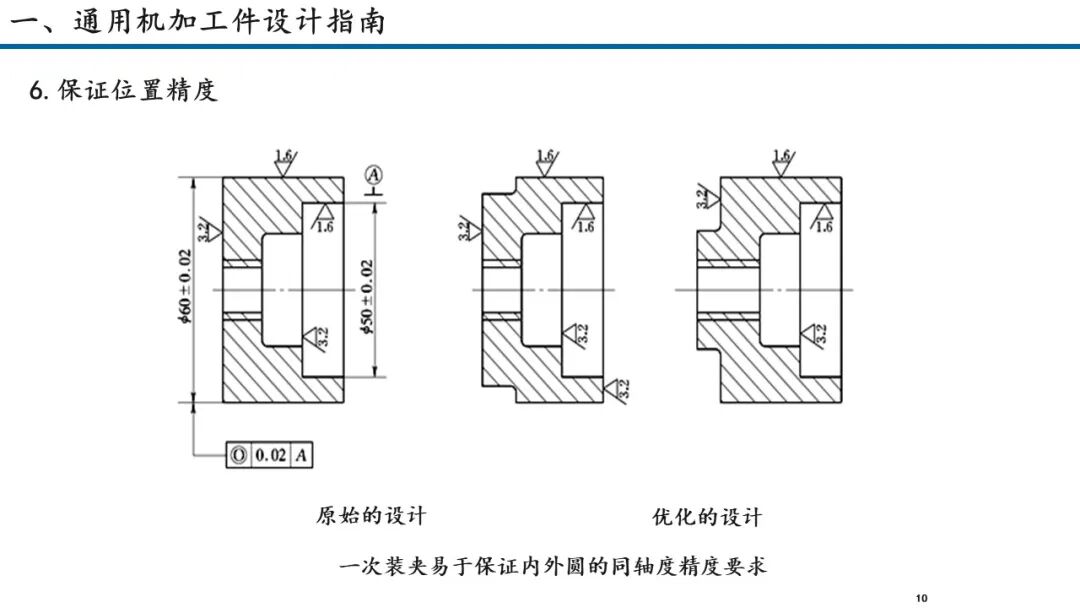

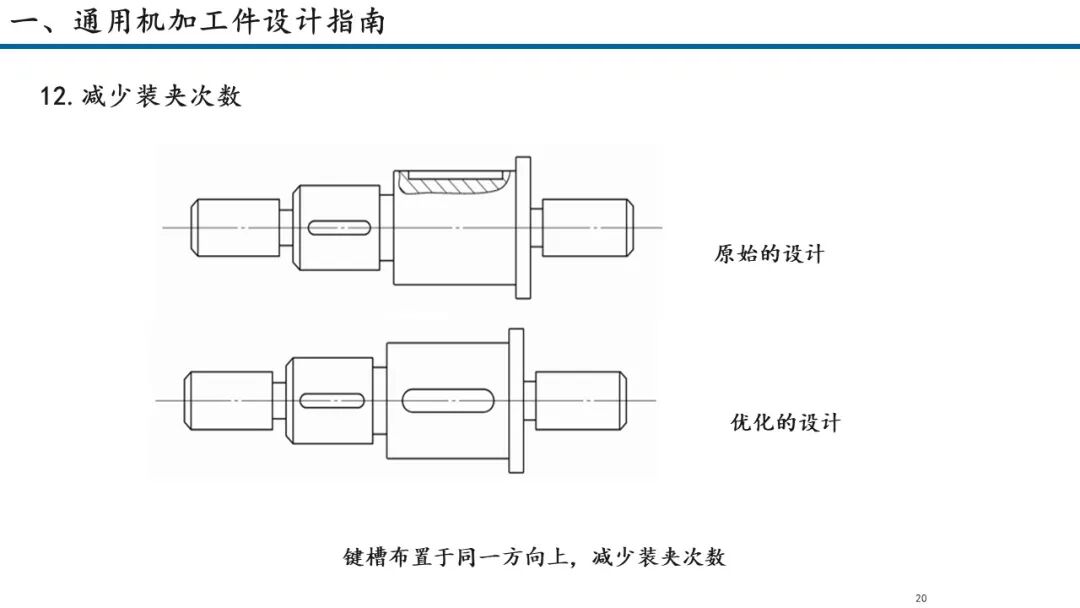

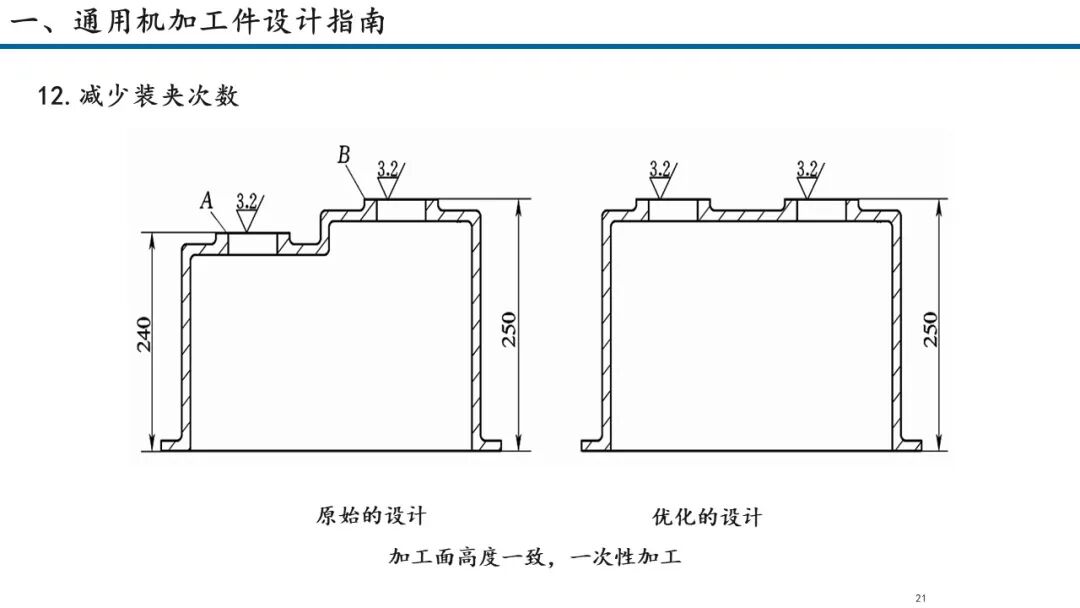

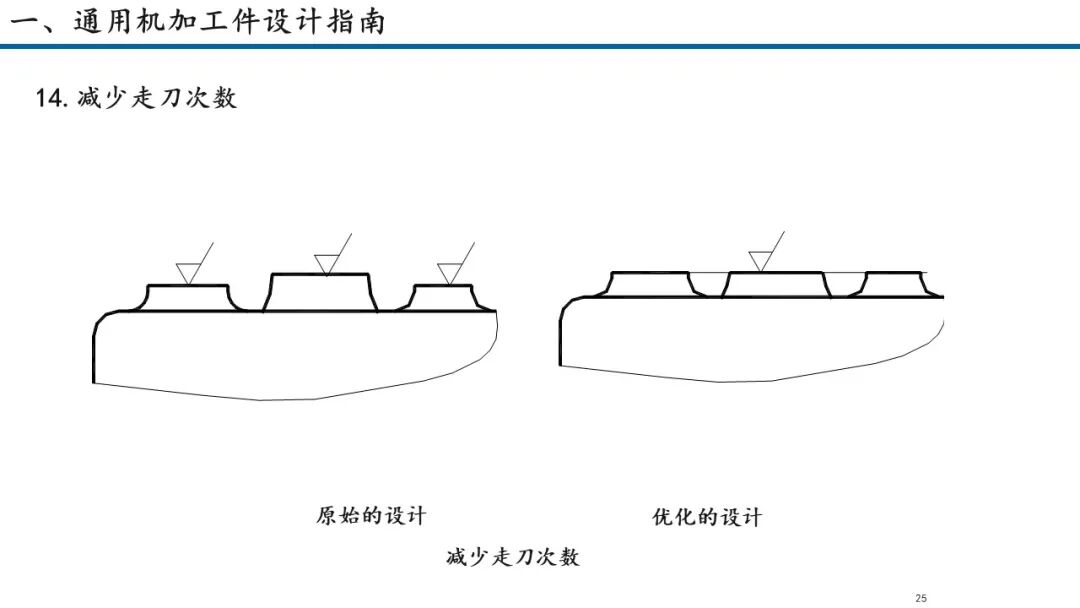

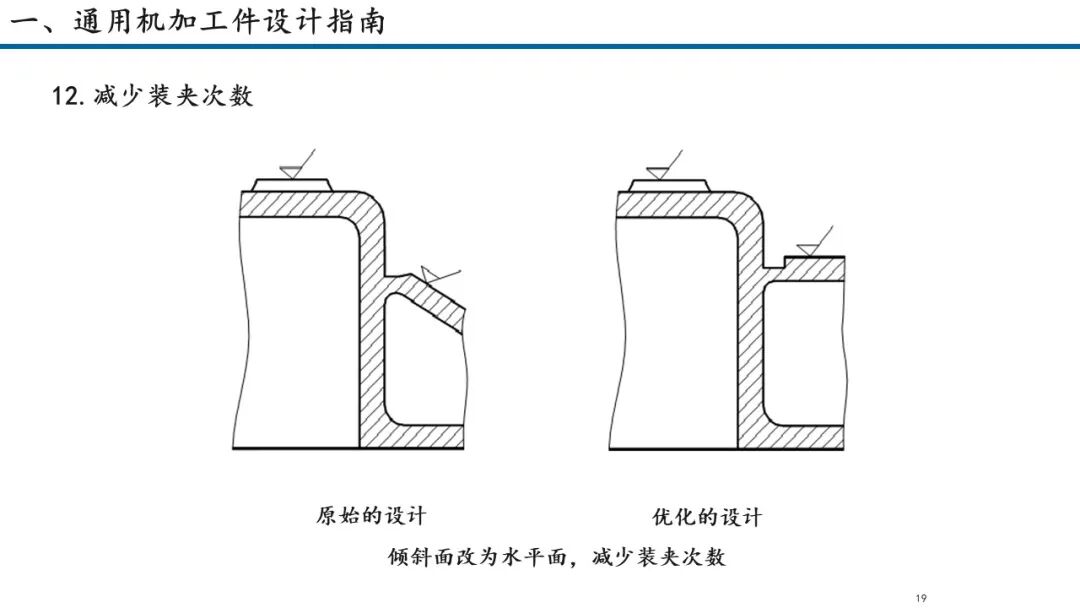

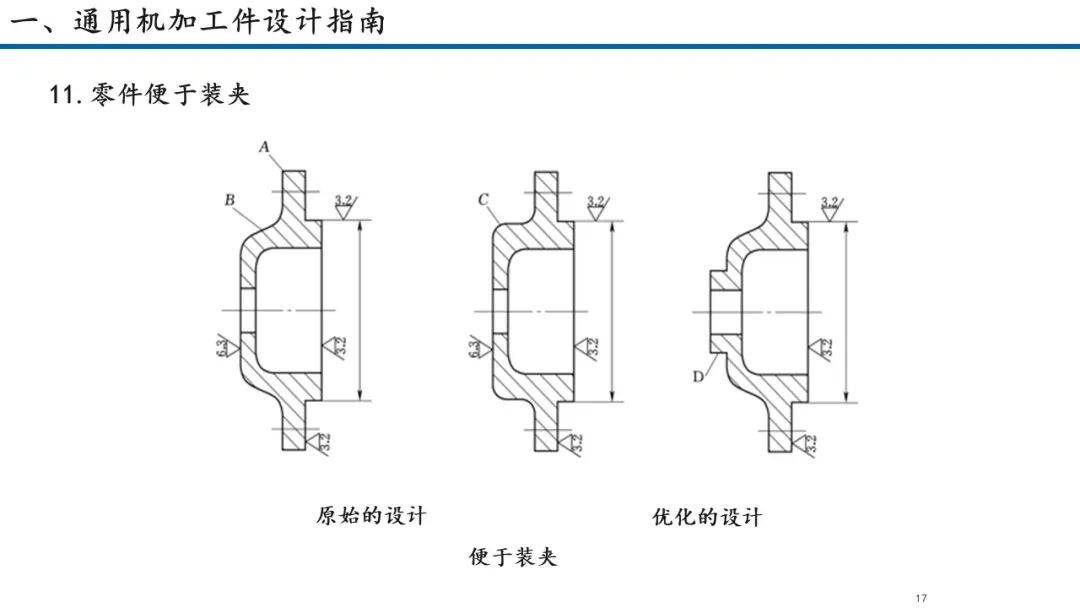

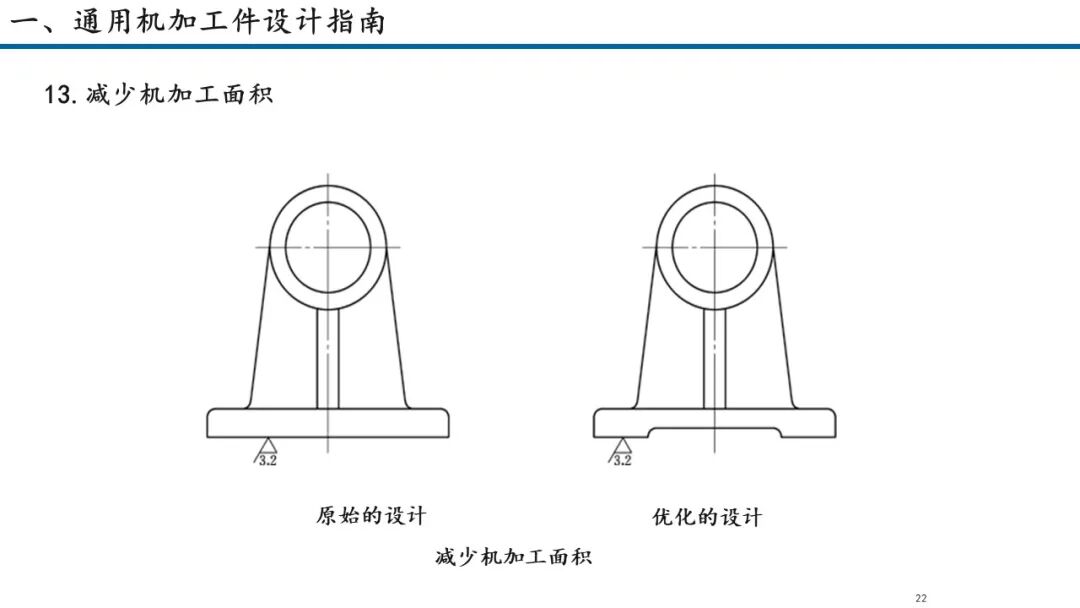

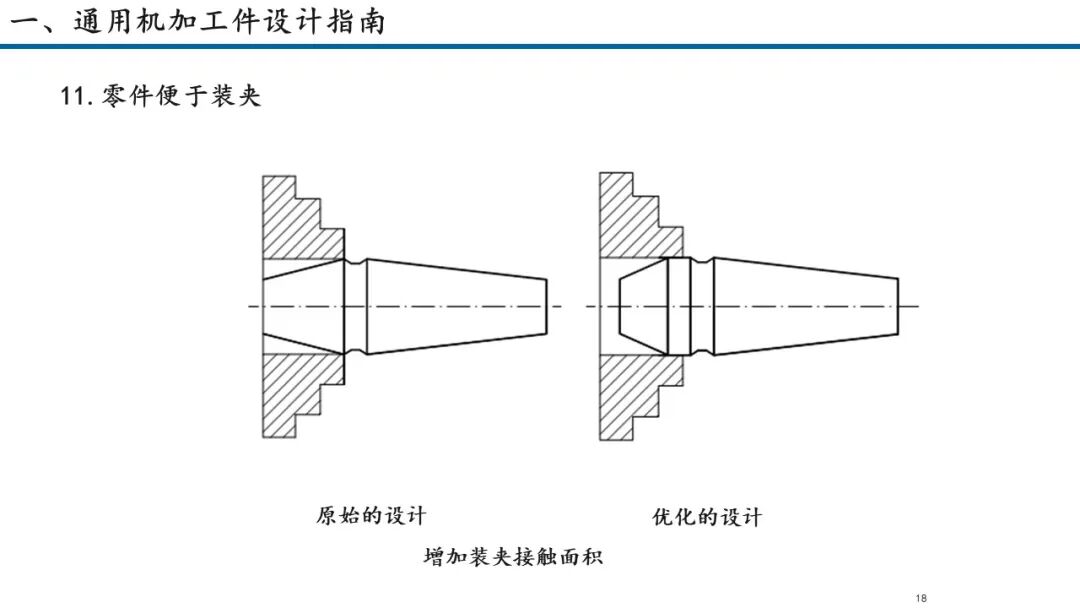

工序与装夹优化:优秀的结构应当能减少装夹次数,比如将倾斜面改为水平面,或者将键槽布置于同一方向上 。同时,要尽可能减少机加工面积和走刀次数。

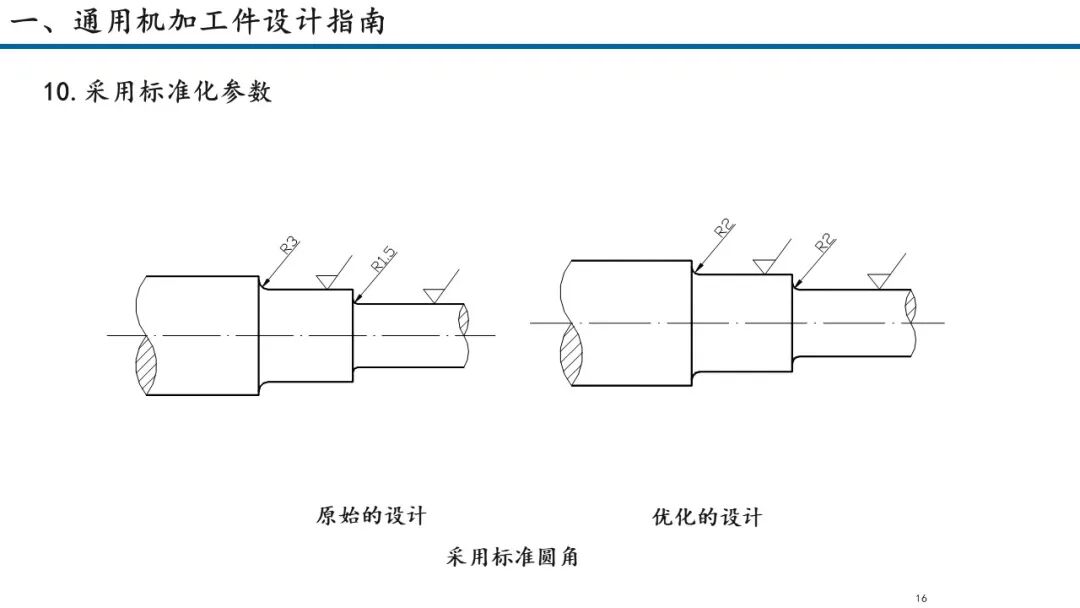

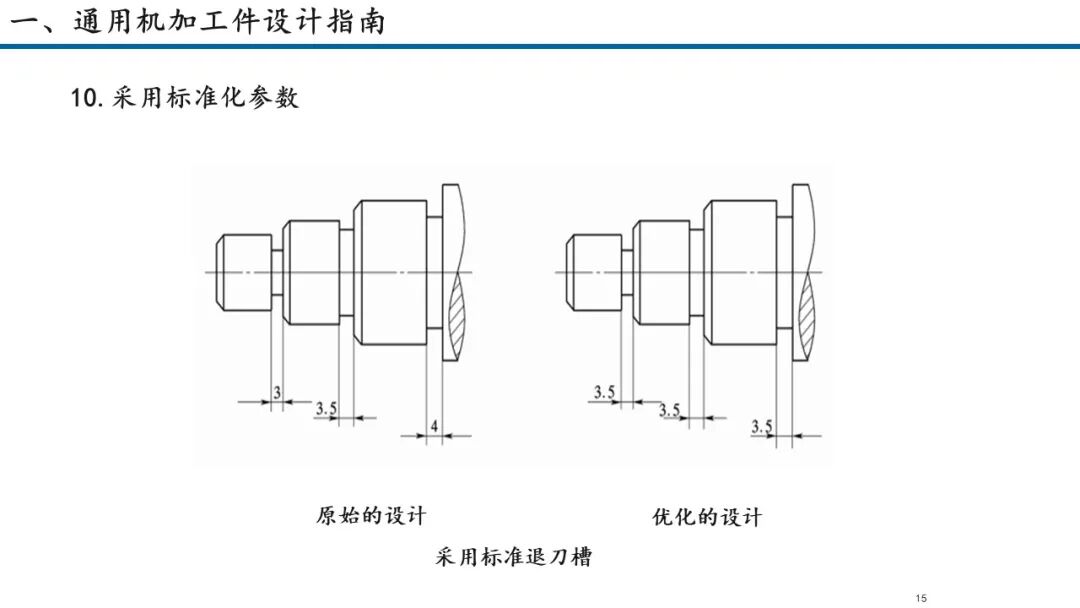

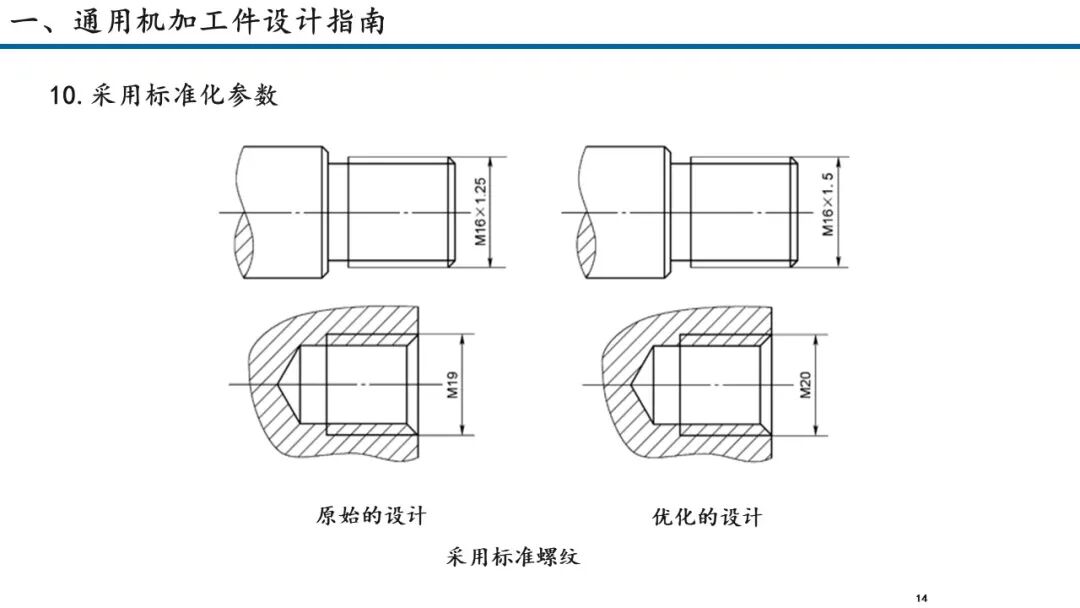

标准化原则:采用标准化参数,例如采用标准螺纹和标准退刀槽、标准圆角,不仅能降低刀具成本,还能大幅缩短加工时间。

针对车削工艺 ,设计师需要特别注意避免那些会导致加工不稳定或增加额外工序的结构:

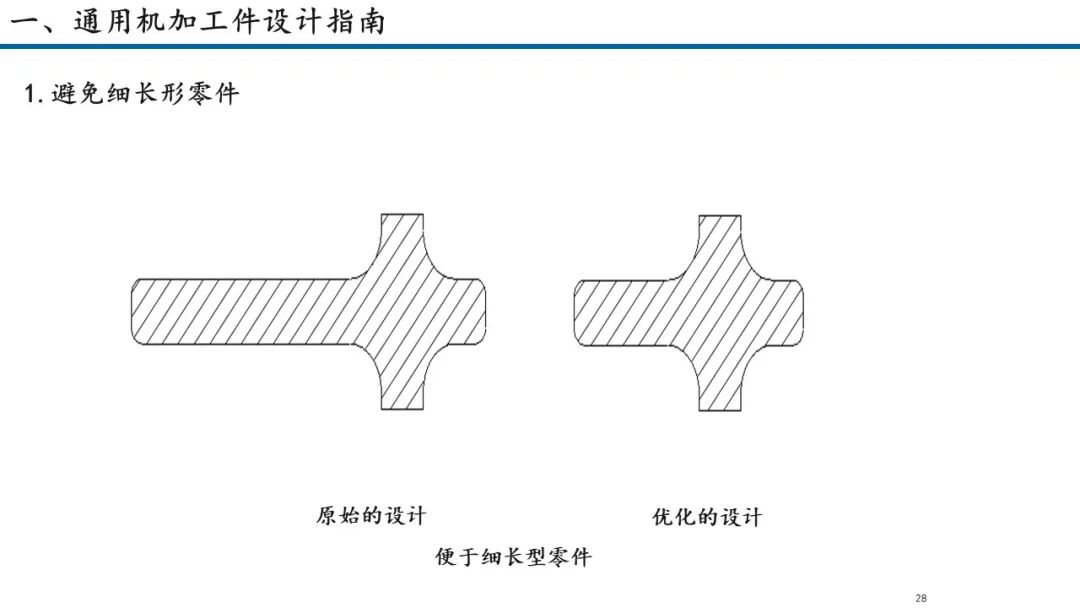

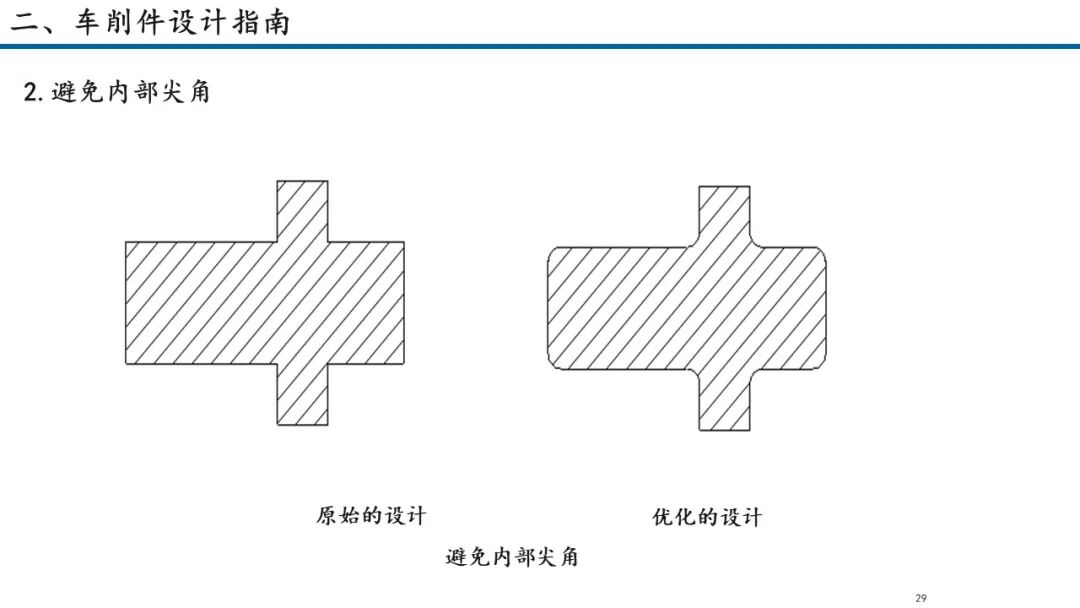

结构禁忌:避免细长形零件,这类零件在车削时容易发生让刀和振动。同时,务必避免内部尖角 。

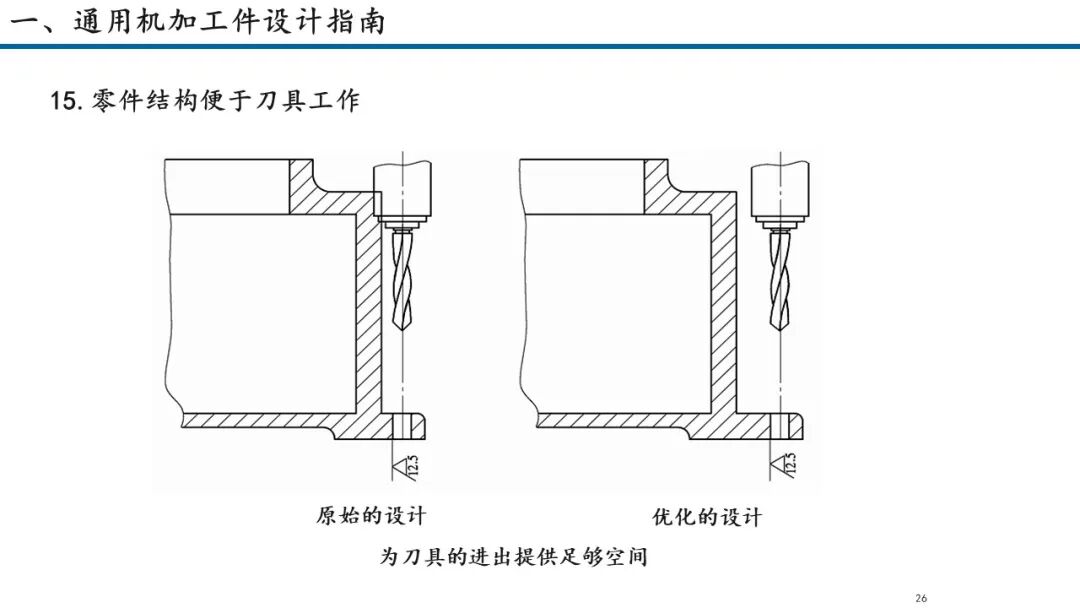

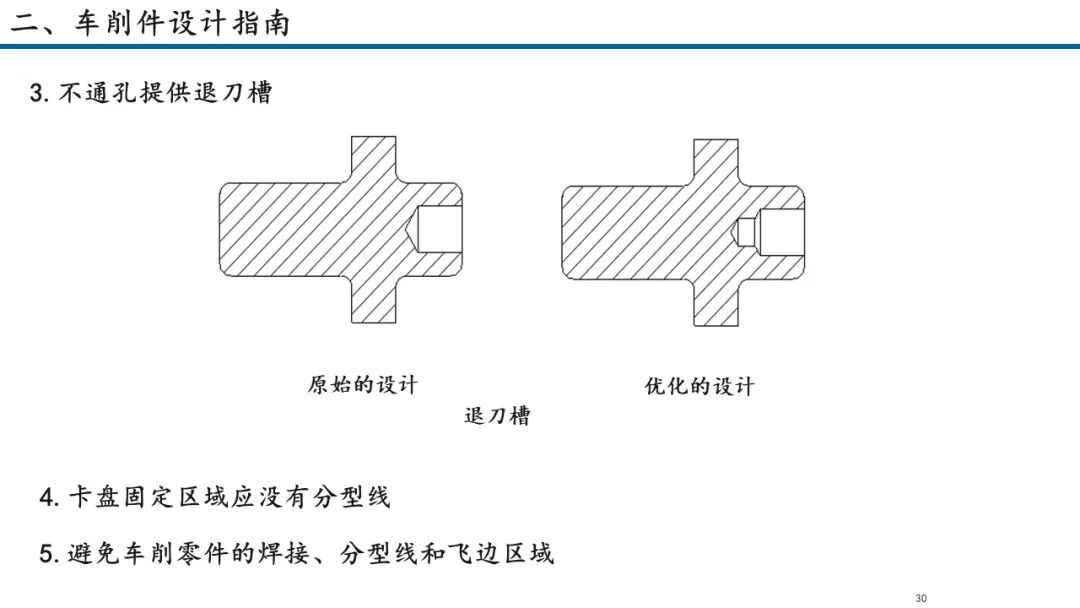

退刀设计:遇到不通孔时,必须提供退刀槽,以便于车刀退出,防止刀具损坏或加工不到位 。
夹持与表面要求:卡盘固定区域应确保没有分型线。此外,要避免在车削零件上出现焊接、分型线和飞边区域,以保证加工精度和表面质量。
在机加工中,钻削和铣削是最常见的去材料方式,其设计合理与否直接关系到机床的运转效率。

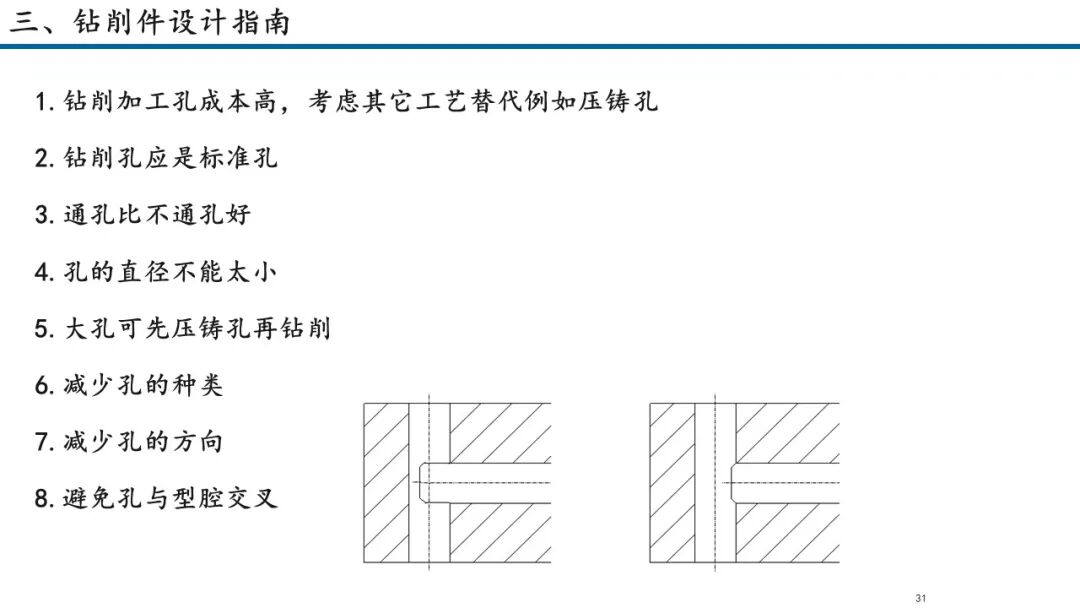

3.1 钻削件设计指南 :
钻削加工孔的成本通常较高,在条件允许的情况下,优先考虑其它工艺替代,例如直接开出压铸孔。对于大孔,也可以采用先压铸孔再钻削的策略。
钻削孔应当是标准孔,且通孔的加工性远好于不通孔。

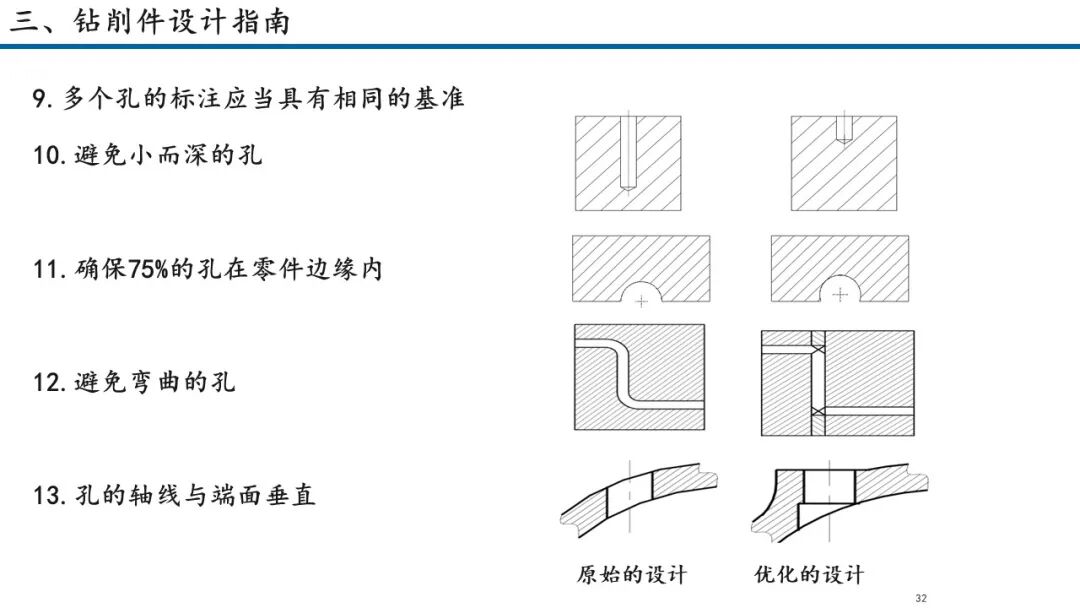

在布局上,要减少孔的种类和孔的方向,多个孔的标注应当具有相同的基准,这能大幅减少频繁换刀和重新对刀的时间。
孔的位置也有讲究,要避免孔与型腔交叉,避免弯曲的孔,并确保孔的轴线与端面垂直。原则上,应确保75%的孔在零件边缘内。

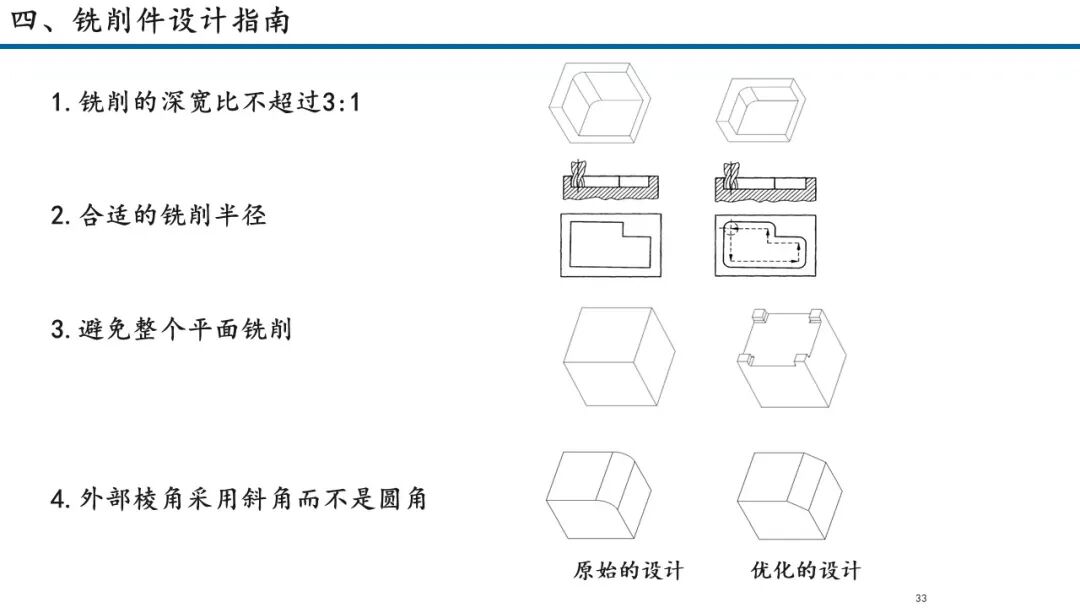

3.2 铣削件设计指南 :
长径比控制: 铣削的深宽比不应超过3:1,以避免细长铣刀在加工深槽时发生断刀或弹刀。
外形与平面: 尽量避免整个平面铣削,可以通过局部凸台来满足装配面的要求,减少去材料体积。对于外部棱角,采用斜角而不是圆角,这更符合铣削的刀具走刀逻辑。
设计时还要注意选择合适的铣削半径,避免频繁更换不同直径的铣刀。
从结构简化到公差放宽,从减少装夹到避免复杂切削,这每一条机加工DFM设计指南的背后,都是对制造现场的深刻理解,也是企业利润的基石。
将这些错综复杂的工艺规则、设计经验与成本数据深度融合,并固化为研发日常使用的数字资产,正是 DeepCost 作为三维降本体系最佳落地工具的核心价值所在。只有在研发源头实现设计的智能化评估与优化,我们才能真正实现极致的降本增效。
