01

品质因数与带通滤波器插入损耗的关系

在设计带通滤波器时，尤其是耦合谐振结构带通滤波器时，品质因数(Q0)是设计师考虑的一个重要因素。在其它参量不变的情况下，Q0越高则带通滤波器的插入损耗就会越低。

通常在分析指标时，在规划好多少级谐振器后，就要考虑多大的Q0合适，以及用什么样的结构来呈现。这些我们现在都可以使用EDA设计软件如CST、Couplefil等来进行分析，目前常规谐振器的Q0大致可以参考如下：

• LC或微带结构：约为50 – 200
• 悬置带线结构：约为200 – 700
• 同轴梳状和交指：约为1000-2000
• 同轴腔体：约为1500 – 4500
• 波导：约为5000以上
• 介质：约为1000 - 20000

以这款中心工作频率为3GHz，带宽100MHz的带通滤波器举例说明Q0对损耗的影响。这里我们使用的是CST内部集成的Filter Designer 3D来分析。保持滤波器阶数为5和回波损耗为15dB时，当设置Unloaded Q为180时，中心频率3GHz处的插入损耗为-4.97dB，当增大Q0为2000时，可以明显看到插入损耗为-0.45dB。

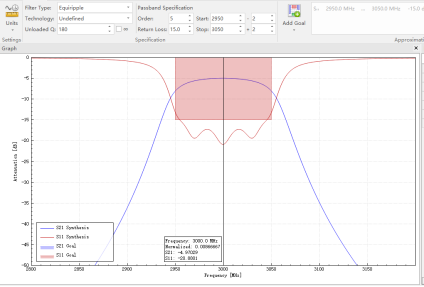

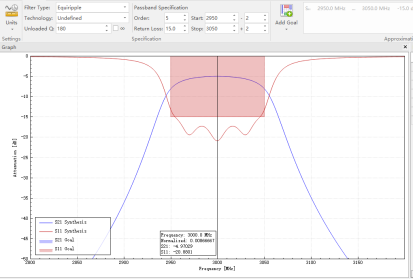

谐振器Q0为180时

谐振器Q0为2000时

Q0在180左右我们可以选择LC或者微带线结构。若要求较低的插入损耗Q0则要求大于2000，可以考虑同轴腔体结构。学会通过判断滤波器需要的Q0，然后选择对应的谐振器结构，是我们微波滤波器设计者所需掌握的一个技能。

02

滤波器仿真实例分析

下面以一个实际的滤波器仿真实例来介绍Q值对插入损耗的影响。滤波器的指标如下：

• CenterFrequency: 3GHz
• Bandwidth: 100MHz
• Insertion Loss: <5.0dB
• Return Loss: >15dB
• Rejection: >40dB@2850MHz, >40dB@3150MHz





滤波器参数计算

耦合带通滤波器指标分析可以采用的方法有很多，如公式计算、查表和辅助设计软件等。这里我们采用自己编写的Excel表格来计算滤波器的阶数和耦合系数。带入滤波器指标，N要求大于等于4.03，因此这里我们取整数N=5。

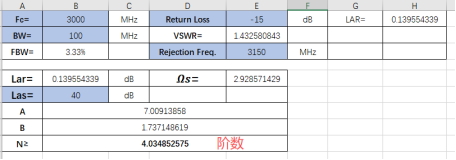

带通滤波器阶数计算

计算得到阶数也就是谐振器数量后，再计算耦合系数与外部Qe，这里同样使用这个Excel表格，只需要输入中心频率、带宽和回波损耗要求，再找到对应5阶的耦合系数与时延即可。

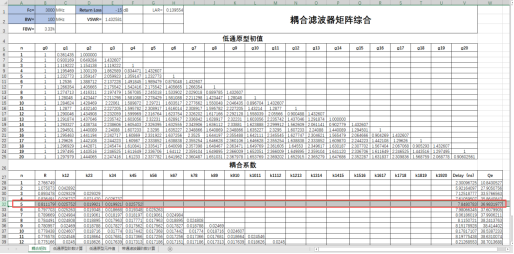

带通滤波器耦合系数与时延计算





电路仿真验证

计算得到上述设计参数以后，为验证这个滤波器的可行性，可以将这些参数带入ADS中创建一个耦合带通滤波器电路，然后查看其理论响应曲线。下图是带入上面Excel表格计算得到的参数后的滤波器响应曲线。

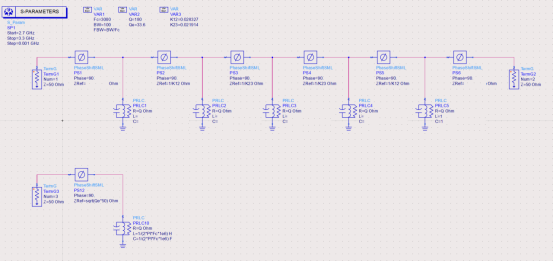

ADS带通滤波器仿真电路

ADS带通滤波器响应

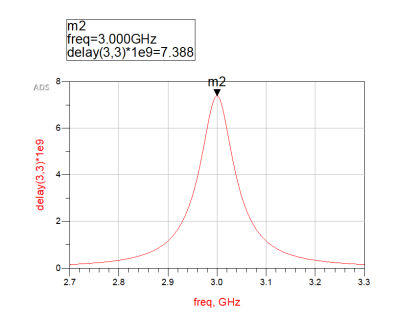

ADS带通滤波器馈电端群时延响应





三维电磁仿真

ADS的电路仿真验证无误后，则可以在HFSS中进行详细的分步骤仿真。耦合结构的带通滤波器的一种设计方法是分析频率-扫描耦合-再仿真时延，具体的设计流程如下所示：

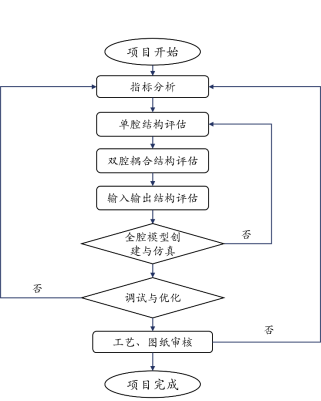

耦合带通滤波器设计流程

这里我们只在HFSS中进行仿真验证，不涉及图纸加工和实物调试。第一步进行谐振器仿真，这里我们采用微带结构来设计。所使用板材是Rogers4350B，板厚0.762mm。HFSS中创建的开口谐振环谐振器如下图所示：

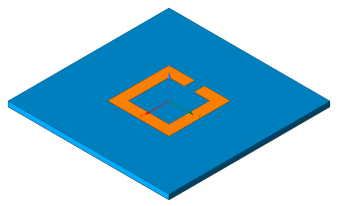

HFSS开口谐振环滤波器谐振器频率仿真

调整谐振环的尺寸和开口尺寸，使其谐振频率工作于3GHz处附近。

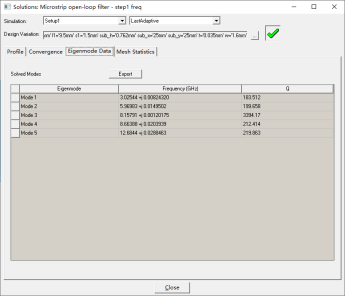

HFSS开口谐振环滤波器谐振器频率仿真

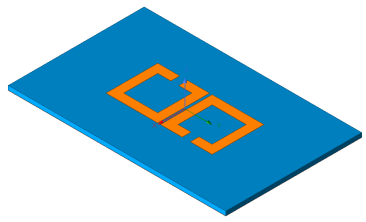

谐振器仿真完成后，进行耦合结构的仿真，由谐振器仿真确定的尺寸，建立双谐振器仿真模型，扫描谐振器之间的间隙S，使其对应计算得到的耦合系数。耦合仿真模型如下：

HFSS开口谐振环滤波器耦合仿真

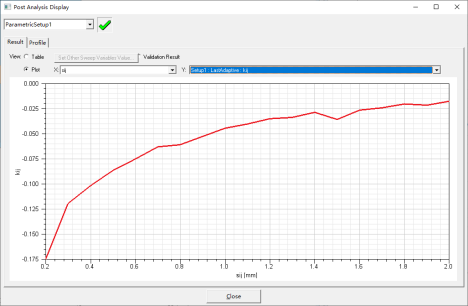

HFSS开口谐振环滤波器耦合仿真数据

耦合仿真 主要是计算得到谐振环的间距Sij与耦合系数kij之间的对应关系。

最后进行输入输出结构仿真，这里采用直接馈电的形式，HFSS模型如下所示：

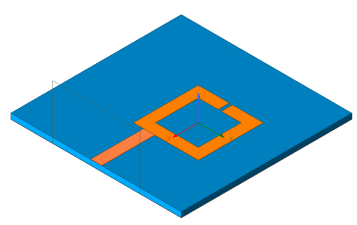

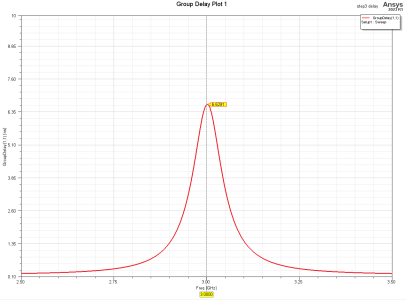

HFSS开口谐振环滤波器输入时延仿真

通过频率-耦合和时延仿真，一般我们就得到一款耦合带通滤波器的初始设计参数。请注意这里并不是最终的设计参数，很多朋友说完成上述分析过程后，建立的全仿真模型，仿真得以的S参数很差。要得到最终准确结果，还需要进行调试和优化。这里我们先利用前面的分析得到的参数创建全仿真模型，如下图：

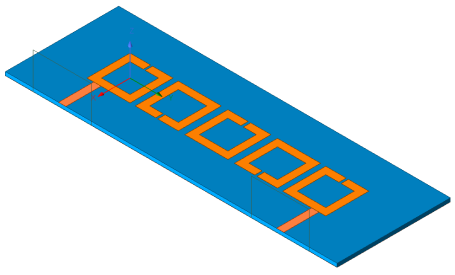

HFSS开口谐振环滤波器全仿真模型

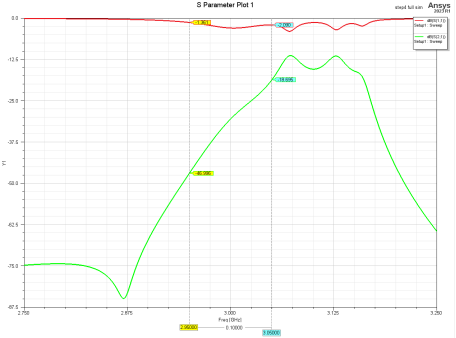

HFSS开口谐振环滤波器初始响应

从仿真结果来看，这款滤波器主要问题就是频偏，主要表现为频率往高频方向偏移。这个时候我们就要对其参数进行调试或者优化，使其工作于3GHz处附近，并且回波损耗要满足-15dB。调试完成后的滤波器响应如下所示：

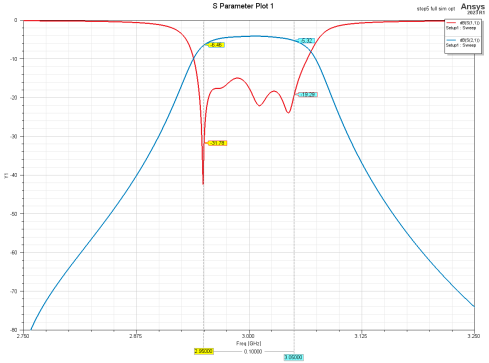

HFSS开口谐振环滤波器优化后的结果

从最终的结果来看，回波损耗满足要求，只是插入损耗较差，最差一点的插入损耗只有-6.5dB，这和我们想要-5.0dB差距较大。





提高Q值优化插入损耗

那要想解决这个问题，通过前面的介绍可知，只需要提高谐振器Q值即可，也就是找到一种高Q的谐振器来设计这款滤波器。一种方法是抛弃平面结构，选择三维结构的同轴腔体滤波器来实现，同轴结构的谐振器Q值一般在1500以上，通过CSTFilter Desinger 3D来看，可以直接将插入降低到-0.5dB。还有一种方法是保持当前所使用的板材不变，使用悬置带线结构。

悬置带线的带通滤波器设计过程和这里介绍的微带滤波器过程类似，都是仿真频率-耦合和时延，最后再进行全仿真调试与优化。详细的过程我们这里不在介绍，最终采用悬置带线仿真这款滤波器的模型和结果如下所示：

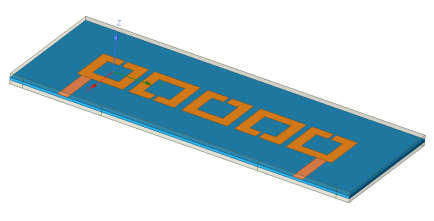

HFSS悬置线结构开口谐振环滤波器模型

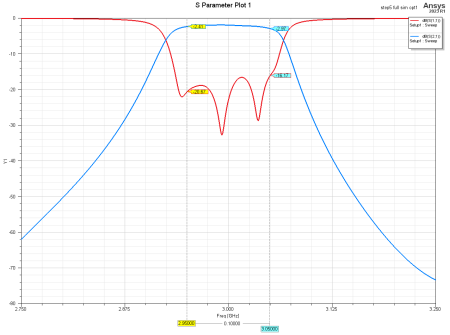

HFSS悬置线结构开口谐振环滤波器优化后的结果

可以看出，保持板材不变，只是将其改换为悬置结构后，滤波器的插入损耗就有极大的改善，从-6.5dB改善到了-2.97dB。主要原因就是悬置线结构的谐振器的Q0相比微带结构有了较大的提升。

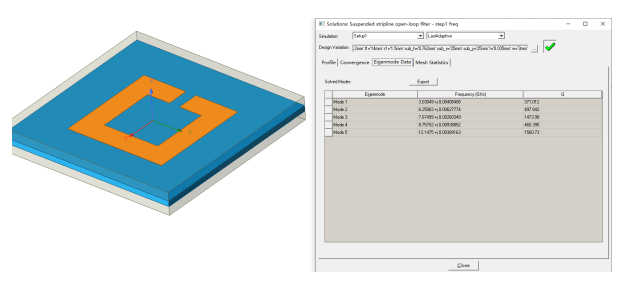

HFSS悬置线结构开口谐振环谐振器频率与Q0

最后总结一下，谐振器的品质因数Q0在一定程度上影响了滤波器的插入损耗，若想到得到一个较低损耗的滤波器，可以采用高Q0的谐振器。当然品质因数并不是影响滤波器插入损耗的唯一因素，滤波器的阶数、带宽和带外抑制在一定程度上也会影响插入损耗，作为滤波器设计者我们要综合考虑尺寸、功率和设计成本，选择合适的滤波器结构。
