缝焊疲劳的“适配法则”：弯曲比与双SN曲线应用解析
在前文的焊缝应力计算中，我们通过线性化技术拆解出膜应力与弯曲应力，得到了顶面和底面的关键应力值。但问题随之而来：不同焊缝的应力构成差异极大——有的以膜应力为主（刚性焊缝），有的以弯曲应力为主（柔性焊缝），仅用一条SN曲线评估所有场景，必然导致误差。而解决这一问题的核心，就是“弯曲比”与“双SN曲线”的组合应用。今天，我们就拆解这套适配法则的底层逻辑。
一、双SN曲线：应对不同应力主导场景的“专属工具”
M. Fermér、M Andréasson 和 B Frodin 等学者通过大量实验发现，缝焊疲劳分析必须区分“膜应力主导”和“弯曲应力主导”两种场景，因此提出了“双SN曲线”方法。这两条曲线基于不同加载方式的实验室测试绘制，覆盖了缝焊的主要应力状态：
• 弯曲SN曲线：对应“弯曲应力占绝对主导”的场景。这类曲线通过纯弯曲加载试验获得，曲线位置更靠下（相同循环次数下，允许的应力振幅更低），因为弯曲应力会在焊趾处产生更显著的应力集中，疲劳敏感性更高。 • 膜SN曲线：对应“膜应力占绝对主导”的场景。这类曲线通过纯膜应力（均匀拉伸）加载试验获得，曲线位置更靠上（相同循环次数下，允许的应力振幅更高），因为膜应力分布均匀，应力集中效应弱于弯曲应力。

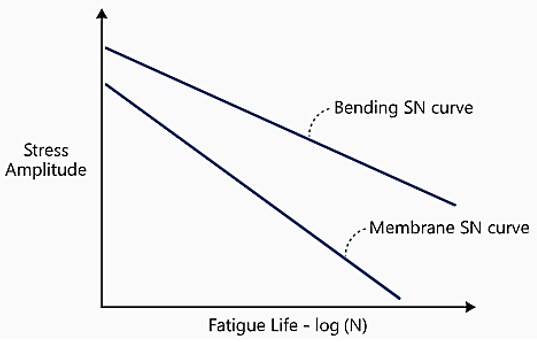

两条SN曲线的形态差异清晰可见，上曲线为膜SN曲线，下曲线为弯曲SN曲线，两者共同构成了缝焊疲劳评估的“基准曲线组”：
图 1. 膜SN曲线与弯曲SN曲线对比图
双SN曲线的应用逻辑很直接：膜应力主导时用膜SN曲线，弯曲应力主导时用弯曲SN曲线。但实际工程中，绝大多数焊缝是“膜应力+弯曲应力”的混合状态，这就需要一个指标来量化“弯曲应力的优势程度”——即弯曲比（r）。
二、弯曲比（r）：量化应力构成的“核心指标”
弯曲比的本质，是“最大弯曲应力的绝对值”与“最大弯曲应力绝对值+最大膜应力绝对值”的比值，用于衡量弯曲应力在总应力中的占比。其计算公式为：
r = |σ| / (|σ| + |σ|)
1. 关键参数解析
• 最大弯曲应力（σ）：即前文应力线性化中得到的入口或出口弯曲应力的最大值，计算公式为： σ = 6/T² × ∫（从-T/2到T/2）σ·x dx （公式中符号仅代表方向，计算弯曲比时取绝对值，因此可忽略负号） • 最大膜应力（σ）：即前文计算的膜应力值，计算公式为： σ = 1/T × ∫（从-T/2到T/2）σ dx
2. 弯曲比的物理意义
弯曲比r的取值范围在0到1之间，不同数值对应不同的应力主导状态：
• r=0：纯膜应力主导，此时分子|σ|=0，总应力完全由膜应力构成； • r=1：纯弯曲应力主导，此时分母中|σ|=0，总应力完全由弯曲应力构成； • 0<r<1：混合应力状态，r越接近1，弯曲应力占比越高，焊缝越偏向“柔性”；r越接近0，膜应力占比越高，焊缝越偏向“刚性”。
通过弯曲比，我们将复杂的应力构成转化为一个直观的数值，为后续SN曲线的选择与内插提供了量化依据。
三、平均弯曲比（r）：加载全过程的“加权评估”
实际结构的加载是一个动态过程，应力状态随时间变化，弯曲比r也会随时间波动。若仅用某一时刻的弯曲比来选择SN曲线，必然无法反映全过程的疲劳损伤。因此，需要引入“平均弯曲比”——即加载时间历程中所有时刻弯曲比的“应力加权平均值”，计算公式为：
r = [∑（r·σ²）] / [∑σ²]
1. 关键参数与加权逻辑
• σ²：顶面（焊趾）最大应力的平方，作为加权系数。之所以采用应力平方加权，是因为疲劳损伤与应力的平方呈正相关（根据Miner线性累积损伤理论，损伤与应力振幅的m次方成正比，m通常接近2），应力越大的时刻，对疲劳寿命的影响越大，权重也应越高； • 分子∑（r·σ²）：每个时刻的弯曲比乘以该时刻的应力权重，再求和； • 分母∑σ²：所有时刻的应力权重之和； • 物理意义：平均弯曲比综合考虑了加载全过程中不同时刻的应力构成与应力大小，更精准地反映了焊缝在整个服役周期内的“平均应力主导特性”。
四、内插因子（IF）：SN曲线的“动态适配”
有了平均弯曲比r，就可以通过“内插因子”实现双SN曲线之间的平滑过渡，得到适配当前焊缝应力特性的“等效SN曲线”。内插因子IF的定义分两种场景，核心依据是“弯曲率阈值（r）”——默认值为0.5，可根据工程经验调整：
• 场景1：0.0≤r≤r IF=0.0，此时平均弯曲比低于阈值，膜应力占主导地位，直接采用膜SN曲线进行疲劳评估； • 场景2：r<r≤1.0 IF=（r-r）/（1-r），此时平均弯曲比高于阈值，弯曲应力占比显著，需要在膜SN曲线与弯曲SN曲线之间进行线性内插。
内插逻辑与工程意义
内插因子IF的取值范围在0到1之间，直接决定了等效SN曲线的位置：
• IF=0.0：等效SN曲线=膜SN曲线（与场景1一致）； • IF=1.0：等效SN曲线=弯曲SN曲线； • 0<IF<1：等效SN曲线位于两条基准曲线之间，IF越大，曲线越靠近弯曲SN曲线，评估越保守。
通过内插因子，我们实现了“一条等效SN曲线适配所有混合应力场景”的目标，既避免了单一曲线的评估误差，又简化了工程计算流程，使双SN曲线的应用更具实操性。
五、总结：缝焊疲劳评估的“完整逻辑链”
至此，缝焊疲劳评估的核心理论体系形成了完整的逻辑闭环：
1. 应力计算：建立局部坐标系，通过线性化与数值积分，拆解膜应力与弯曲应力，得到顶面/底面应力； 2. 应力量化：计算瞬时弯曲比r，量化单时刻应力构成； 3. 全程评估：通过应力加权得到平均弯曲比r，反映加载全过程的应力主导特性； 4. 曲线适配：根据r计算内插因子IF，得到等效SN曲线； 5. 损伤计算：结合雨流计数法，用等效SN曲线计算疲劳损伤与寿命。
这套逻辑的核心创新，在于用“弯曲比-平均弯曲比-内插因子”的量化体系，解决了双SN曲线的适配问题，使缝焊疲劳评估从“经验判断”走向“精准量化”。在工程实践中，掌握这套方法，就能根据焊缝的应力特性灵活调整评估策略——刚性焊缝用偏乐观的膜SN曲线，柔性焊缝用偏保守的弯曲SN曲线，混合场景用内插曲线，实现“精准评估、兼顾安全与经济性”的目标。
