螺钉连接强度靠打样？工程师用Abaqus仿真，试验前就知道哪会失效
导读：上一篇文章Abaqus悬铁链仿真案例：重力作用下的悬垂形态与应力分析，文中案例非常适合作为有限元入门和工程案例展示素材。模型直观、物理意义清晰，同时又包含重力、大变形、约束以及后处理等多个Abaqus核心操作。对于需要快速理解柔性细长结构分析思路的读者而言，具有较高的参考价值。而本文笔者面向螺钉-基体连接强度评估的三维有限元建模流程整理，如果觉得不错，欢迎文末点赞后再看，并分享到朋友圈收藏。
众所周知，螺钉连接广泛应用于木材、复合材料、塑料以及轻质结构件中，其承载能力不仅与螺钉本身的材料强度有关，还受到螺纹几何、基体材料性能、埋入深度、接触摩擦以及边界约束方式等多种因素影响。对于实际工程而言，仅通过单次拉拔试验往往只能得到最终承载力，而很难直观看出载荷如何由螺钉传递到周围基体、哪些区域容易出现局部应力集中，以及模型参数变化会对连接性能产生怎样的影响。
因此，在试验前建立合理的有限元模型，对螺钉拉拔过程中的接触关系、载荷传递路径和局部变形进行分析，具有较高的工程价值。在我的视频课程里，重点展示了Abaqus中螺钉拉拔模型的前处理设置过程，包括几何模型、材料与部件、装配、接触/约束以及网格划分等内容。本文按照工程案例形式对该建模流程进行整理。
一、三维实体建模与接触非线性分析
本案例采用三维实体有限元建模思路，将螺钉与周围块体基材分别建立为独立部件，并在装配环境中形成完整的拉拔试验模型。由于螺纹与孔壁之间存在复杂的几何接触，且拉拔过程中可能伴随滑移、局部压溃甚至材料损伤，因此接触关系是整个模型设置的核心。
本文基于我的仿真秀视频教程《吃透Abaqus非线性核心：Abaqus接触-屈曲-材料损伤全模块工程案例实操合集》，从视频流程可以看出，分析主要围绕以下链条展开：几何建模与部件定义→ 材料与截面属性 → 装配定位 → 接触与耦合约束 → 边界条件及加载 → 网格划分。该流程适用于多数“螺钉或锚固件从基体中拔出”的工程问题，后续只需根据具体材料和试验条件补充相应本构参数即可。

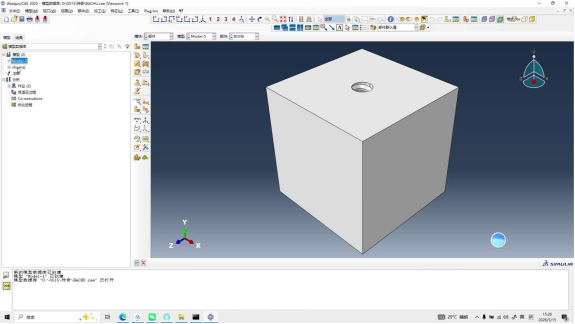

图1 含预制孔的基体几何模型

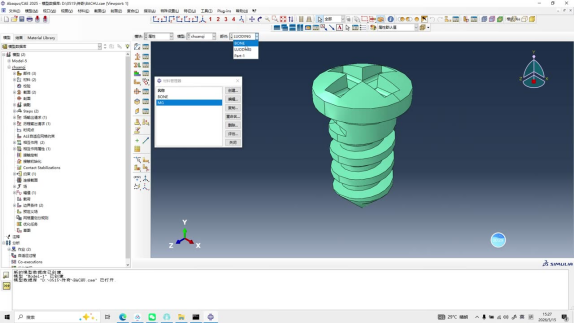

图2 螺钉三维几何模型及螺纹细节
二、模型与仿真设置
1、几何与装配
在我的视频中首先展示了块体基材与螺钉两个主要部件。基体顶部设置与螺钉位置对应的孔区，螺钉则保留较完整的螺纹几何，以便在后续计算中描述螺纹与孔壁之间的真实机械咬合作用。相比将螺钉简化为光杆，保留螺纹会增加网格与接触计算量，但能够更直接地反映局部承压和载荷传递特征。
在装配阶段，需要保证螺钉轴线与孔中心一致，同时控制螺钉的埋入深度。对于拉拔问题而言，几何位置误差可能直接改变有效接触长度，因此在正式计算前应重点检查装配是否同轴、是否存在初始穿透或明显间隙。

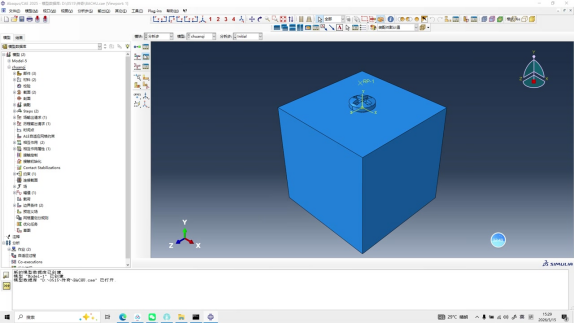

图3 螺钉与基体装配模型
2、接触、耦合与边界条件
螺钉拉拔问题本质上是一个强接触非线性问题。视频中展示了相互作用与约束模块的设置过程，并对螺钉区域建立了耦合约束。通过参考点或控制点对螺钉施加整体 位移，可以避免在多个节点上重复加载，也方便后续输出拉拔反力与位移关系。
基体部分通常需要对远离螺钉的外表面施加合理约束，以模拟夹具或周边结构对试件的限制；螺钉则沿轴向施加拉拔位移或速度。值得注意的是，约束不宜过强，否则可能人为提高模型刚度；但若约束不足，又可能导致基体整体刚体运动。因此边界条件应尽量与真实试验夹持方式保持一致。

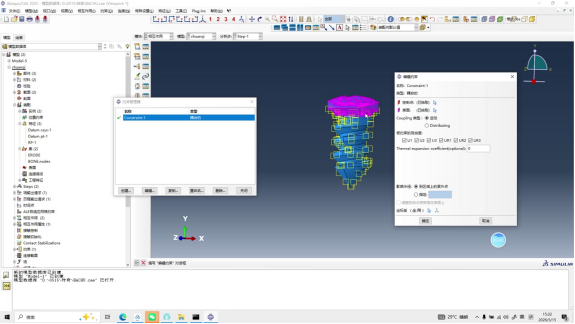

图4 螺钉区域耦合约束与控制自由度设置
3、网格划分
由于螺纹几何尺寸较小、曲率变化明显，螺钉附近以及螺纹与孔壁接触区域是网格划分的重点。视频后段展示了螺钉和基体的网格结果：螺钉沿螺纹轮廓进行了较细离散，而基体整体采用较为均匀的三维实体网格。工程上通常可采用“接触区局部加密、远离接触区逐渐粗化”的策略，在保证关键区域精度的同时控制模型规模。
对于该类问题，网格质量会直接影响接触收敛和局部应力结果。正式计算前建议检查单元畸变、长宽比以及接触面网格匹配情况，并通过至少两档网格尺寸进行敏感性对比，避免将网格依赖误判为结构本身的力学规律。

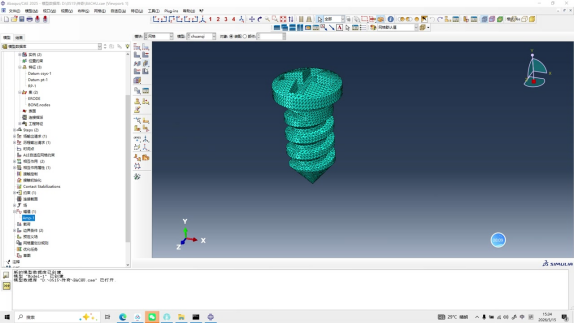

图5 螺钉部件网格划分结果

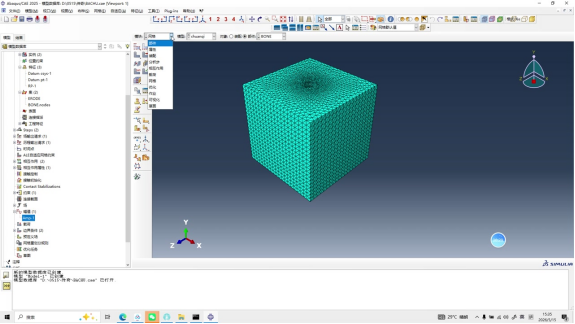

图6 基体三维实体网格划分结果

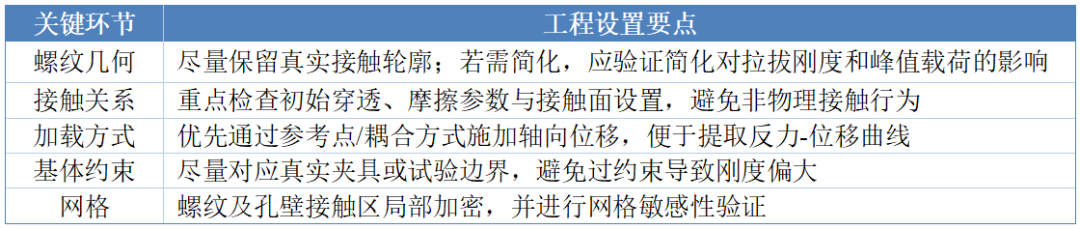

三、建模中的关键注意事项
四、结果输出与后续可扩展分析
本段视频主要聚焦于模型设置，因此并未完整展示最终拉拔破坏结果。基于当前前处理模型，后续可以进一步输出螺钉轴向反力-位移曲线、基体等效应力与塑性应变分布、螺纹接触压力、接触滑移以及材料损伤变量等结果，从而对连接承载力和失效位置进行定量评价。
如果研究目标是模拟真实的“拔出破坏”，还需要根据基体材料类型引入相应的非线性或损伤本构，并合理定义材料失效准则。这样才能不仅得到弹性阶段的受力分布，还能够进一步追踪局部损伤起始、裂纹或压溃扩展以及最终承载力退化过程。
五、结论与工程价值
通过本次Abaqus螺钉拉拔模型设置案例，可以形成一套较为清晰的有限元建模思路：首先准确建立螺纹与基体孔区几何，其次处理好螺钉-基体之间的接触关系，再通过合理的耦合、约束和轴向加载模拟真实拉拔边界，最后在关键接触区域进行网格加密。
对于工程客户而言，这类模型的价值不只是“复现一次拉拔试验”，更重要的是可以在试验前比较不同螺钉尺寸、埋入深度、基体材料和摩擦条件对连接性能的影响，从而减少反复打样和物理试错成本。对于后续产品优化，也可以基于同一模型进一步开展参数化分析，为螺钉连接设计、锚固强度评估和失效风险识别提供定量依据。
补充说明：本文根据用户提供的视频素材整理生成。视频未明确展示的材料参数、截面尺寸和具体载荷数值未作自行补充。强烈推荐读者朋友试看我视频课程《吃透Abaqus非线性核心：Abaqus接触-屈曲-材料损伤全模块工程案例实操合集》

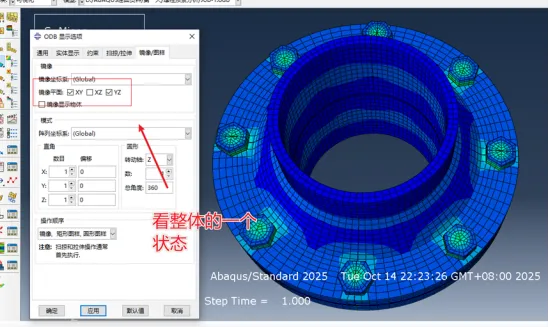

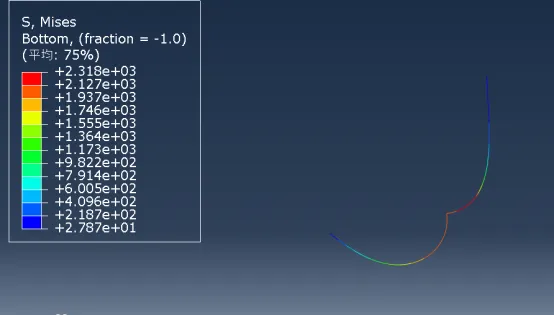

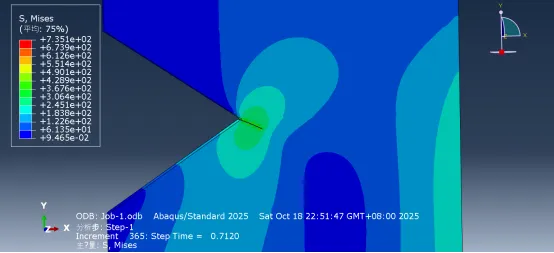

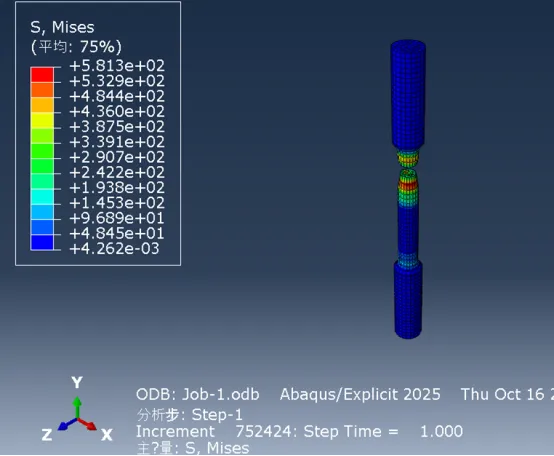

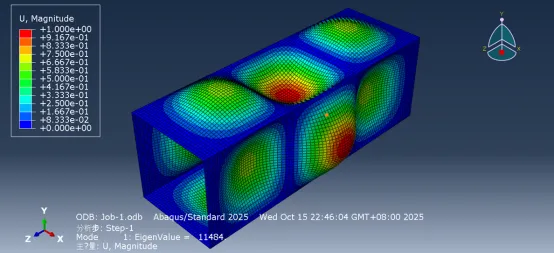

接触非线性模块（核心应用场景） 屈曲非线性模块（结构稳定性分析） 材料非线性模块（多类型材料本构） 后处理与实操技巧模块（效率提升）

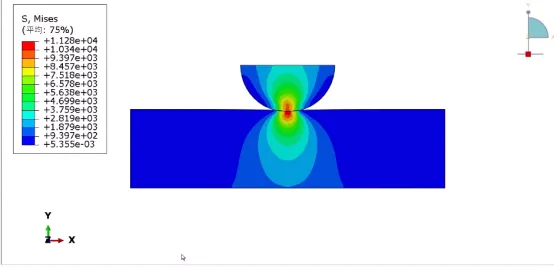

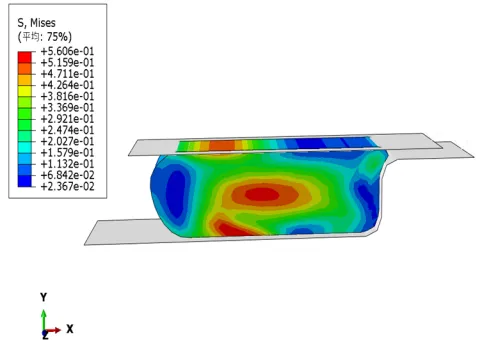

球–平板压缩接触分析：压力分布与摩擦效应（插图位置：接触压力云图）
