SOLIDWORKS建模一个小号,藏着超多技巧

3月前浏览197

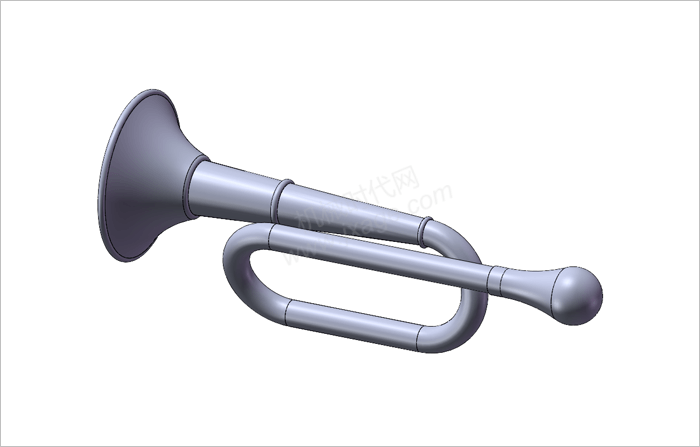

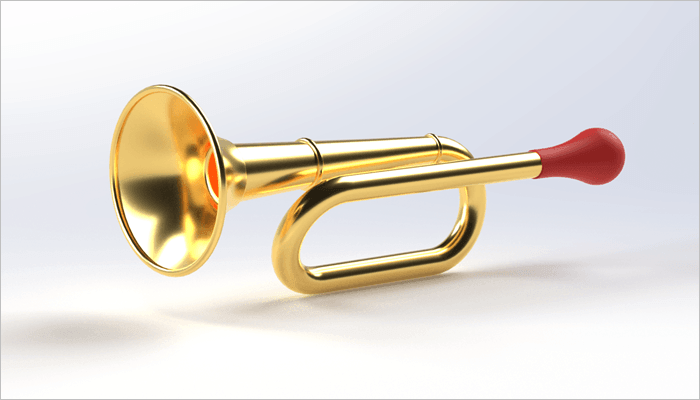

最终结果如下图所示:

方法:
1.点击草图绘制,选择右视基准面作为草图平面,绘制如下图所示的草图。

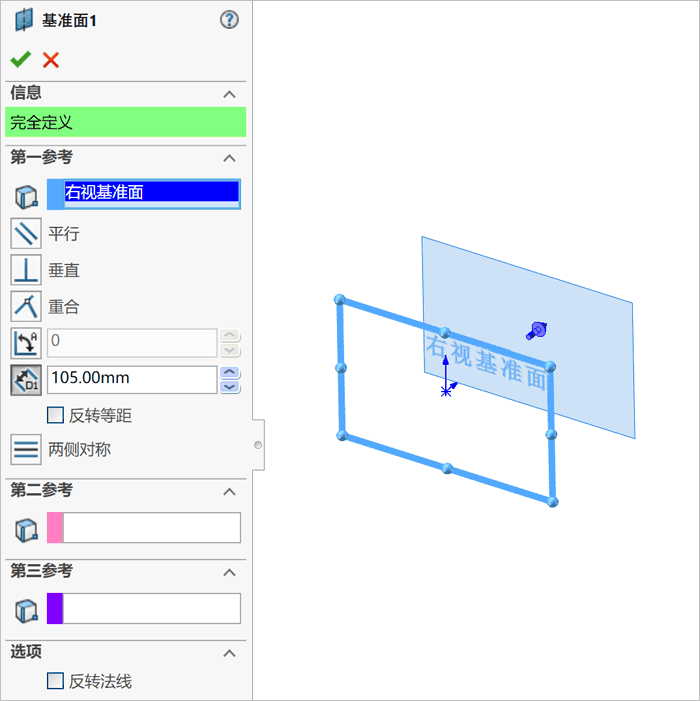

2.创建基准面1,具体设置如下图所示。

3.点击草图绘制,选择基准面1作为草图平面,绘制如下图所示的草图。

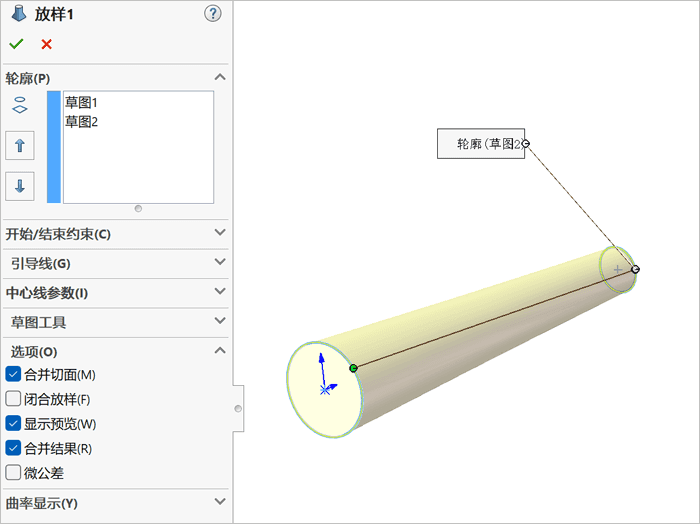

4.点击“放样凸台/基体”,选择下图所示的2个草图作为轮廓,点击勾号完成。

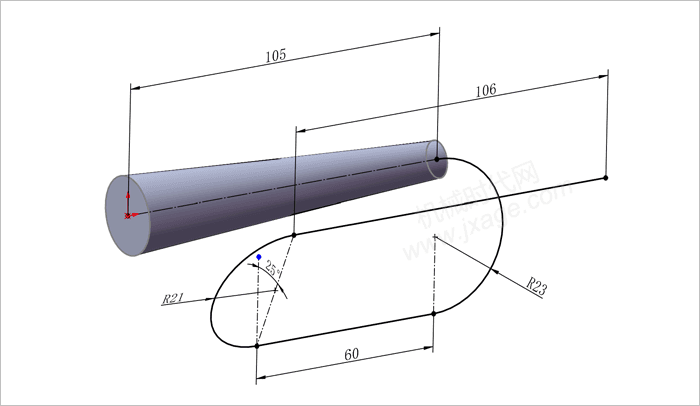

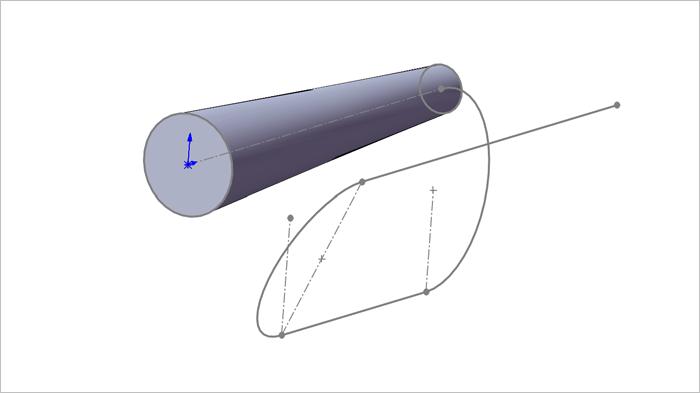

5.点击3D草图绘制,绘制如下图所示的草图。

点击勾号完成。

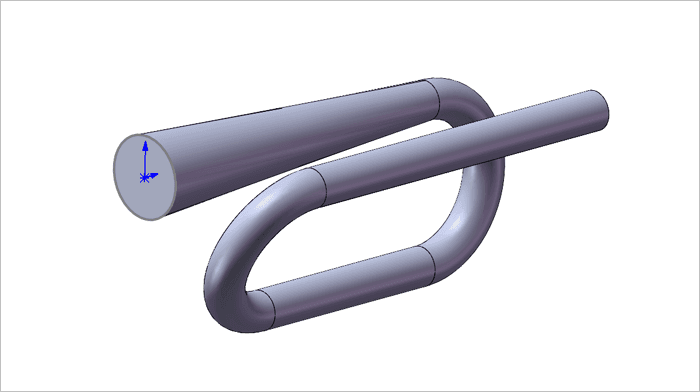

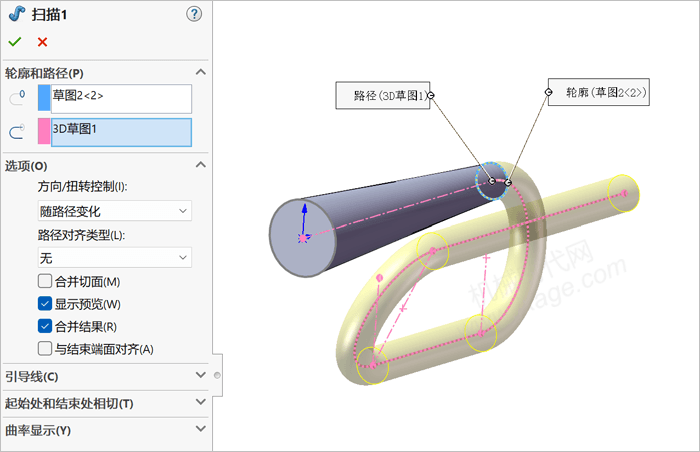

6.点击扫描,选择上一步创建的3D草图1作为扫描的路径,步骤3创建的草图2作为扫描的轮廓,其他设置如下图所示。

点击勾号完成。

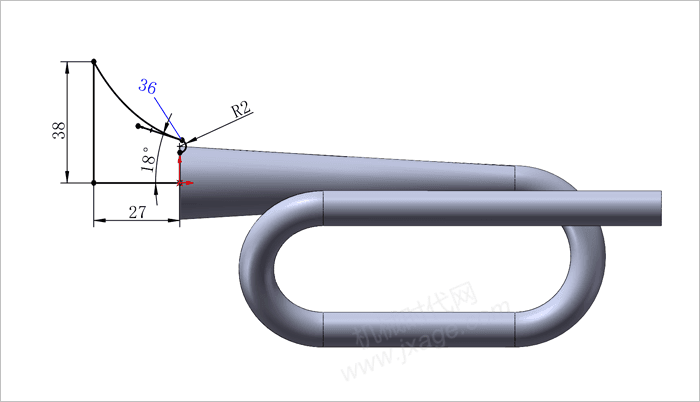

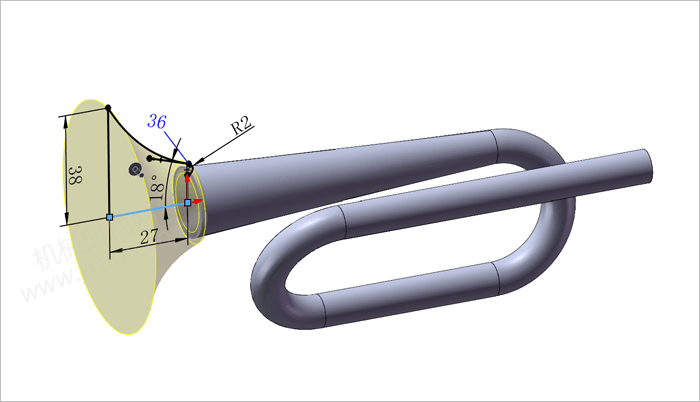

7.点击草图绘制,选择前视基准面作为草图平面,绘制如下图所示的草图。

8.点击旋转凸台/基体,选择上一步创建的草图作为旋转截面,设置旋转角度值为360°,如下图所示,点击勾号完成。

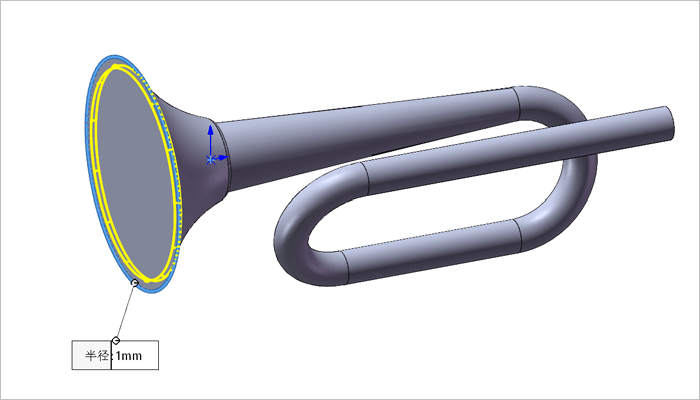

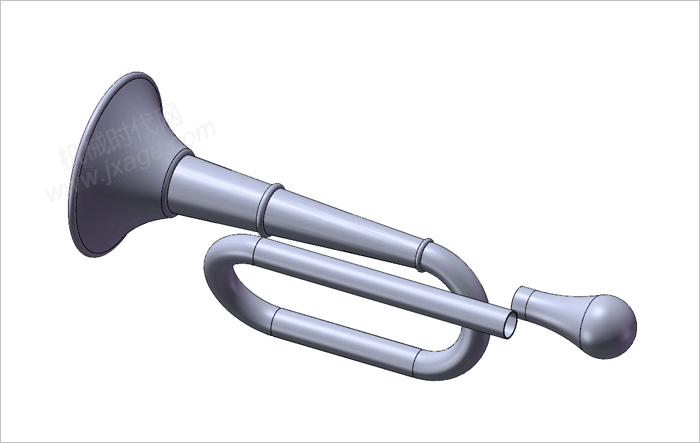

9.倒圆角。

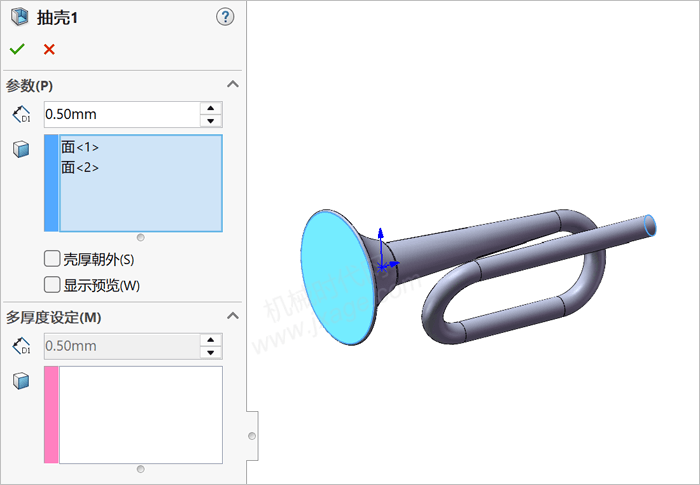

10.点击抽壳,设置厚度为0.5mm,要移除的面选择下图所示的两个蓝色面。

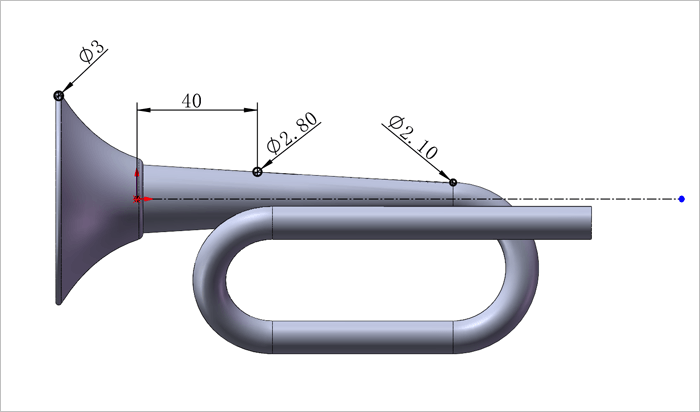

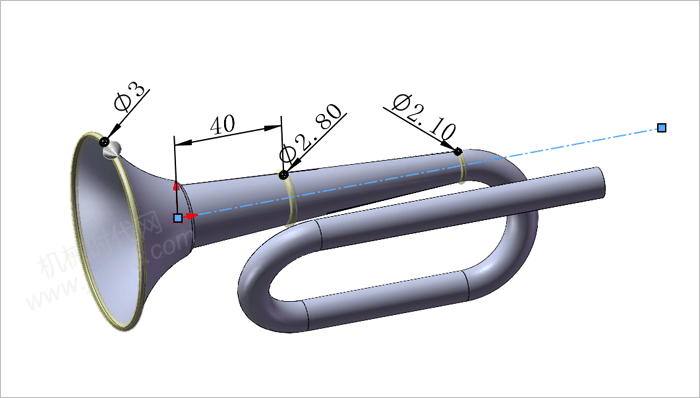

11.点击草图绘制,选择前视基准面作为草图平面,绘制如下图所示的草图。

12.点击旋转凸台/基体,选择上一步创建的草图作为旋转截面,设置旋转角度值为360°,如下图所示,点击勾号完成。

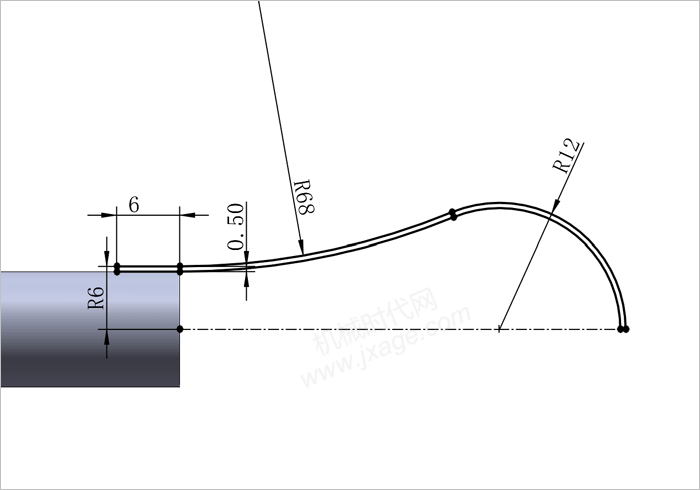

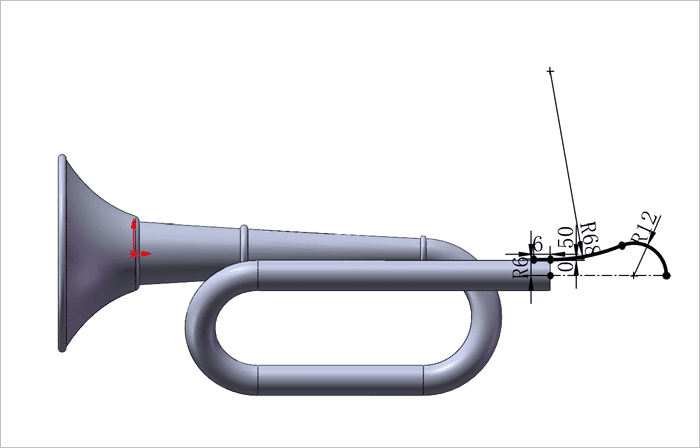

13.点击草图绘制,选择前视基准面作为草图平面,绘制如下图所示的草图。

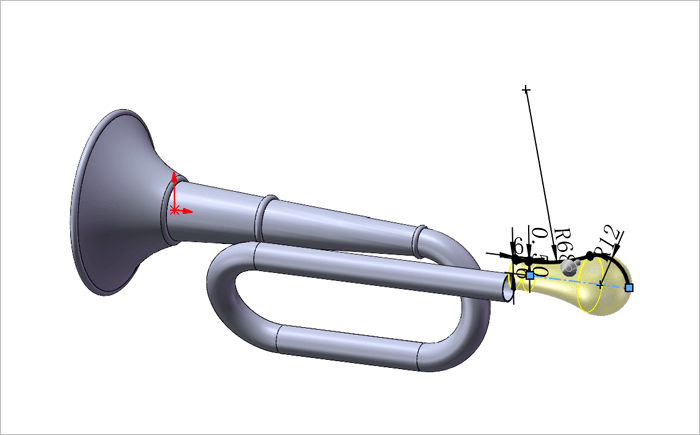

14.点击旋转凸台/基体,选择上一步创建的草图作为旋转截面,设置旋转角度值为360°,如下图所示。

点击勾号完成。

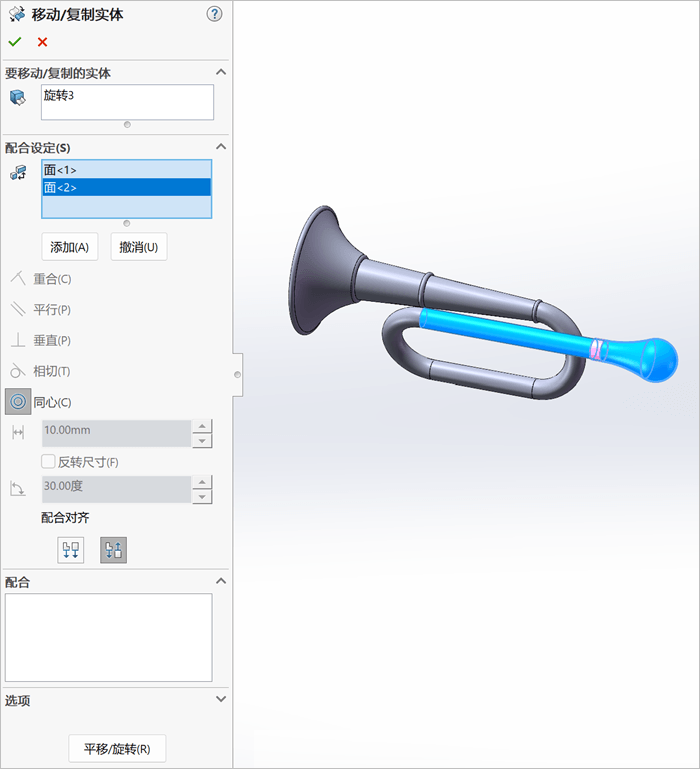

15.点击“插入”-特征”-“移动/复 制”,要移动/复 制的实体选择上一步创建的旋转实体,点击底部的约束按钮,然后点击“同心”约束,选择下图所示的两个圆柱面,如下图所示。

点击勾号完成。

16.完成渲染。
