ANSA模型转换：同事10秒，我10小时，差的是一个Python脚本

大家好，欢迎来到本期推文。今天我们来聊一个仿真工程师都懂、但极少有人愿意细说的“脏活累活”——跨求解器模型转换。

在之前的分享里，我们见识了ANSA在RVE建模上的强大。但ANSA的本事远不止于此，它配合Python二次开发，能把模型转换这件头疼事变成“一键喝茶”的享受。不相信？往下看。

引子：一次让人崩溃的模型转换

上周接到一个任务：把一个ABAQUS的复合材料模型转到Optistruct做优化。

模型不算大，但PID有50多个，材料类型七八种。我打开ANSA，老老实实手动操作——切模块、进PID管理器、右键Mat Sync、选源模块和目标模块的材料映射关系、点Update……一套流程重复了几十遍。整整折腾了大半天，下午快下班才勉强弄完，眼睛都快瞎了。

同事老李路过看了一眼：“你还在搞这个？我上回写了个脚本，跑一下就行。”

他将信将疑地打开ANSA，调出之前写好的Python脚本，点了下运行。不到半分钟，脚本跑完，所有材料自动同步完成。

我手动干了6小时的活，他30秒就搞定了。

那一刻我突然意识到：

一、模型转换为什么这么难？

先来看看老牌前处理HyperMesh是怎么做的。

很多刚接触HyperMesh的小伙伴可能不知道，它在跨求解器转换时有一个“特色”——以OptiStruct作为中转站。

举个例子：你想把ABAQUS模型转成LS-DYNA格式，HyperMesh不会直接一步到位，而是：

ABAQUS → OptiStruct → LS-DYNA

反过来也一样：LS-DYNA → OptiStruct → ABAQUS。

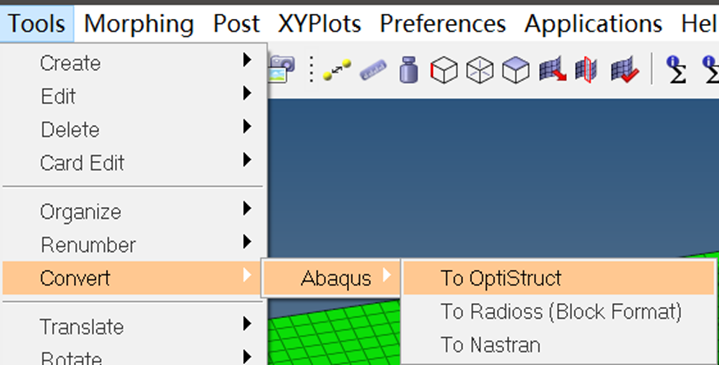

下面是HyperMesh里的转换过程示意：

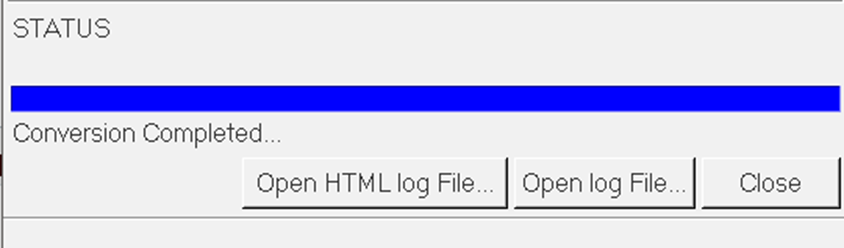

转换成功后，材料属性和单元类型都会被重新映射：

为什么非得绕这一步？想过没有？

我个人是这样理解的：

• ABAQUS的材料卡片非常“佛系”，不管你是线弹性、超弹性还是复合材料，类型统统叫 MATERIAL。想靠一个名字区分物理行为？偷懒。

• OptiStruct就规矩多了：线弹性叫 MAT1，复合材料叫 MAT8，各回各家，各找各妈。

• LS-DYNA也一样：塑性常用 MAT24，刚体 MAT20，线弹性 MAT1，焊接 MAT100，一目了然。

所以，把ABAQUS那团“浆糊”先转换成OptiStruct这种类型分明的格式，再向其他求解器映射，自然就顺畅多了。

当然，这只是我的一家之言，欢迎大家在留言区分享你的看法。

二、手动转换的尴尬：一次只能改一个材料？

我们先观察一下ANSA中ABAQUS材料的表现：

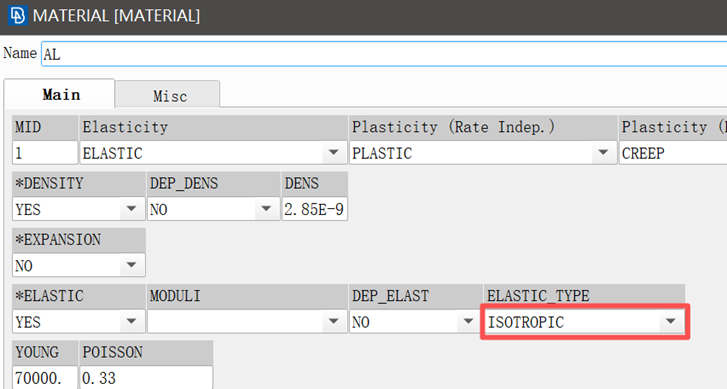

ABAQUS线弹性材料：ELASTIC_TYPE为ISOTROPIC，关键参数是模量和泊松比

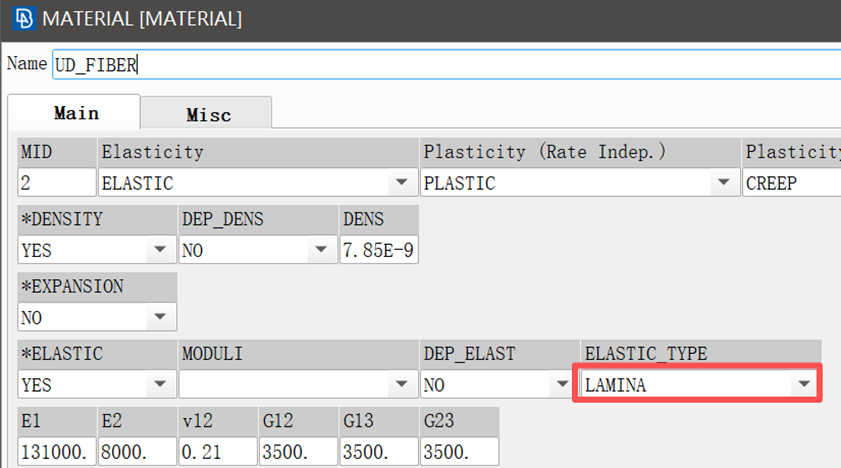

ABAQUS复合材料参数：ELASTIC_TYPE为LAMINA（横观各向同性）

在ANSA里，直接通过右上角切换求解器模块是行不通的——材料名字、类型、参数全都错乱，根本没法用。

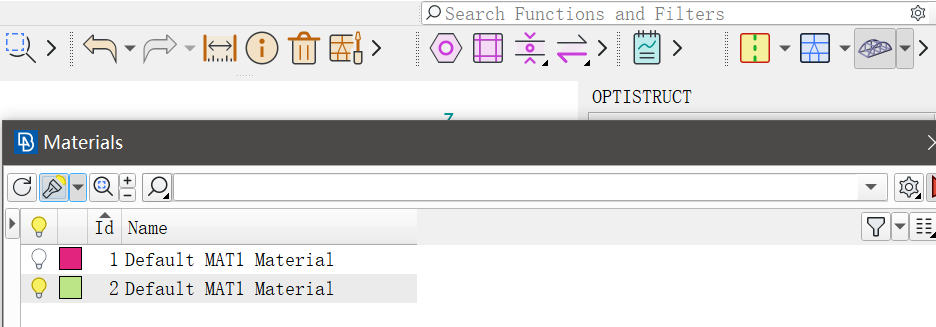

直接切换模块：材料信息错误百出

那正确的手动转换姿势是什么？

1.进入 PID管理 界面

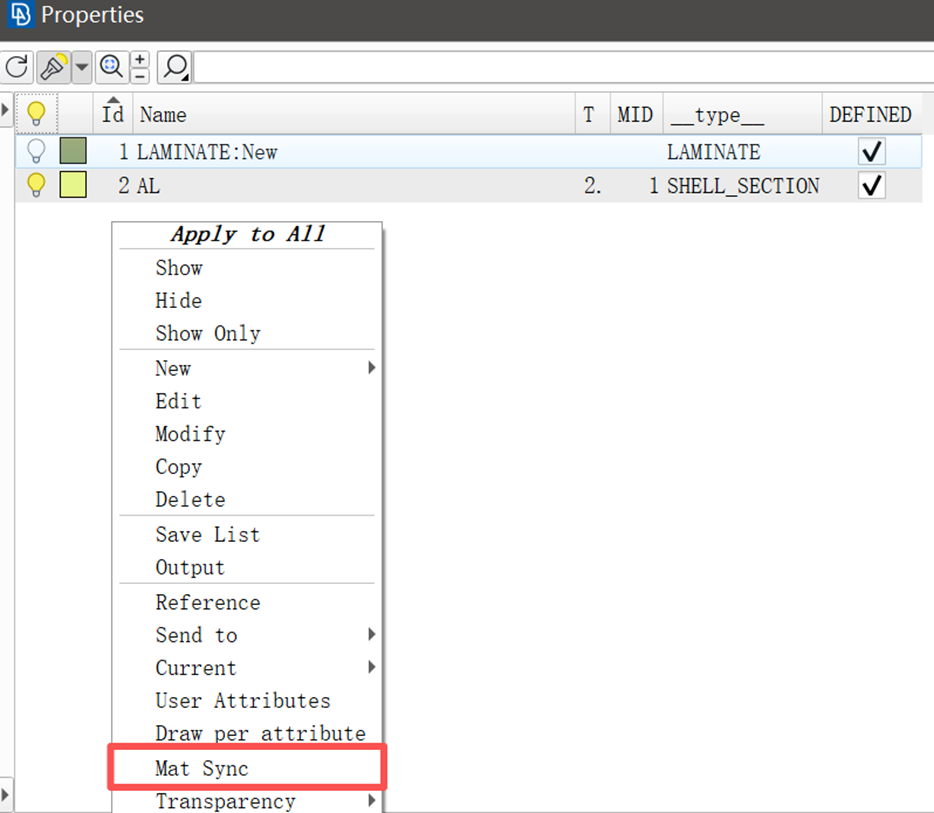

2.右键点击需要转换的PID → 选择 Mat Sync

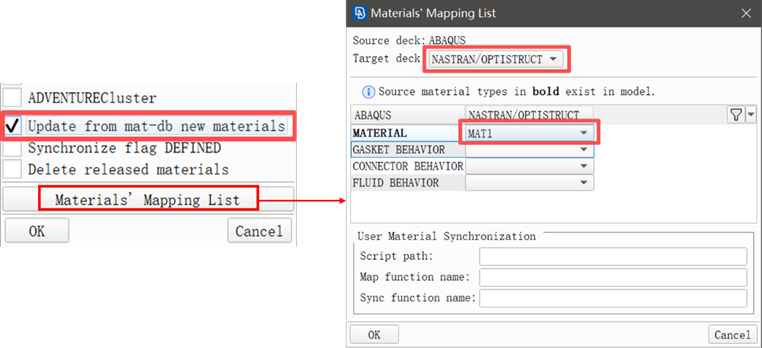

3.在弹出的窗口中，选择目标求解器模块和对应的材料类型

4.点击更新，再在右上角切换求解器即可

这个方法确实可行，但致命缺陷是：只能一个一个类型来。

如果你的模型里有十几种甚至几十种材料，难道要一遍一遍重复操作？效率低到令人发指。

三、Python二次开发介入：一键批量转换

好在，ANSA提供了强大的Python API接口。今天我们重点介绍两个能让你从重复劳动中彻底解放的函数：

1. ansa.base.SetMaterialMapping

作用：预先定义材料类型的映射关系。
比如告诉ANSA：ABAQUS中的各向同性材料对应OptiStruct中的 MAT1，复合材料对应 MAT8。

2. ansa.base.SynchronizeMaterials

作用：将属性中使用的材料从源求解器同步至目标求解器。
简单说，就是执行真正的转换操作。

代码逻辑其实很简单：

• 遍历模型中所有的PID（Property ID）

• 根据每个PID对应的材料类型（各向同性 or 复合材料），调用不同的映射规则

• 最后执行同步函数，批量完成转换

代码实战：

下面是以 ABAQUS → OptiStruct 为例的转换代码片段（线弹性 + 复合材料）：

    for prop in prop_list:        if prop.ansa_type(ansa.constants.ABAQUS) == 'LAMINATE':            base.SetMaterialMapping(constants.ABAQUS, constants.OPTISTRUCT,                                    {"MATERIAL": "MAT8"})            changed_mat_list = base.SynchronizeMaterials(Ref_mat8, 4, constants.OPTISTRUCT,                                                         delete_released=True,                                                         update_from_mdb=False,                                                         return_synced_materials=True,                                                         sync_defined_flag=True)        else:            base.SetMaterialMapping(constants.ABAQUS, constants.OPTISTRUCT, {"MATERIAL": "MAT1"})            changed_mat_list = base.SynchronizeMaterials(Ref_mat1, 4, constants.OPTISTRUCT,                                                         delete_released=True,                                                         update_from_mdb=False,                                                         return_synced_materials=True,                                                         sync_defined_flag=True)

转换完成后的效果：

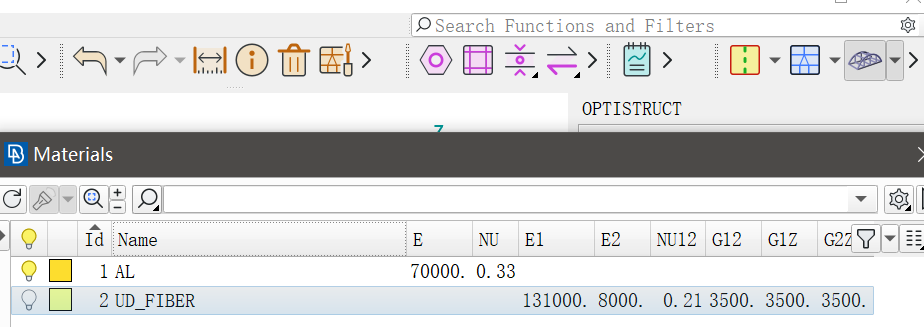

转换后材料名称、类型、参数全部正确对应

怎么样？看着屏幕上齐刷刷自动变过来的材料卡片，那种一切尽在掌控的感觉，是不是很上头？

从此以后，任何模块之间的转换，不过是一段脚本的事儿。

四、重复的事情交给代码，思考留给自己

今天我们通过一个实际案例，见识了ANSA二次开发的威力：

✅ 手动转换一次，费时费力易出错
✅ Python脚本介入，批量处理只需10秒
✅ 核心就两个函数：SetMaterialMapping + SynchronizeMaterials

二次开发不是为了炫技，而是为了把我们从毫无技术含量的重复劳动中解放出来，把精力真正花在分析问题、优化设计上。

而且ANSA的Python API非常丰富，只要你愿意探索，网格划分、边界条件施加、结果后处理……几乎所有的前处理操作都能自动化。

💬 你在模型转换中遇到过哪些“恶心”的问题？
💬 你还想用脚本解决哪些重复劳动？评论区告诉我，下一期可能就写它！
