COMSOL多孔空心球结构模型

3月前浏览610

多孔球结构在催化、吸附及能源存储等领域应用广泛。通过对多孔球的建模可实现孔隙结构精准调控，揭示传质-反应耦合机制，优化材料性能。仿真可预测流体动力学行为及反应效率，为实验设计提供理论指导，推动多孔材料在环境、能源等领域的创新应用。本案例介绍在COMSOL内建立多孔球结构模型。

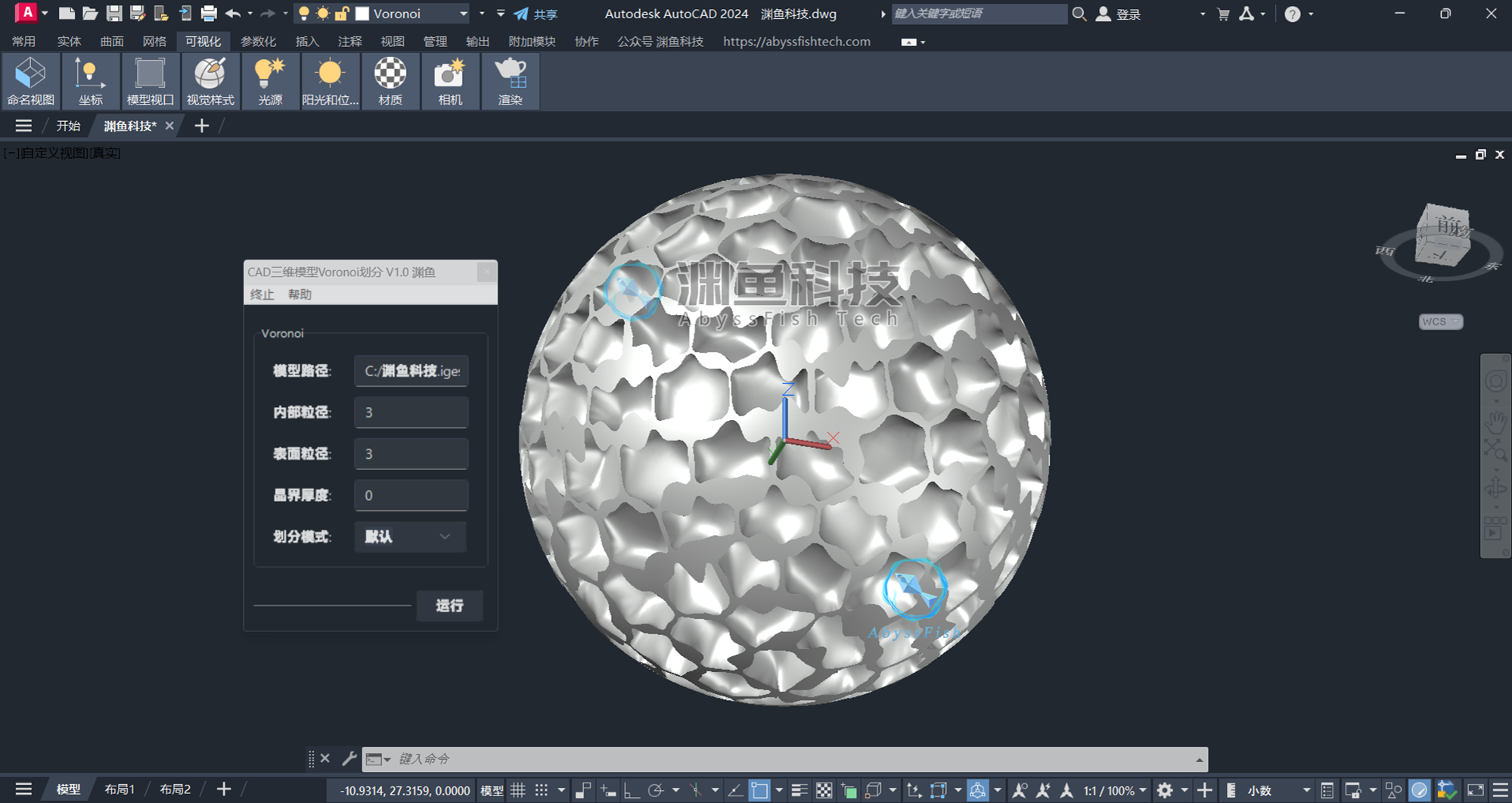

多孔球体结构模型采用CAD三维Voronoi划分插件参数化建模生成。

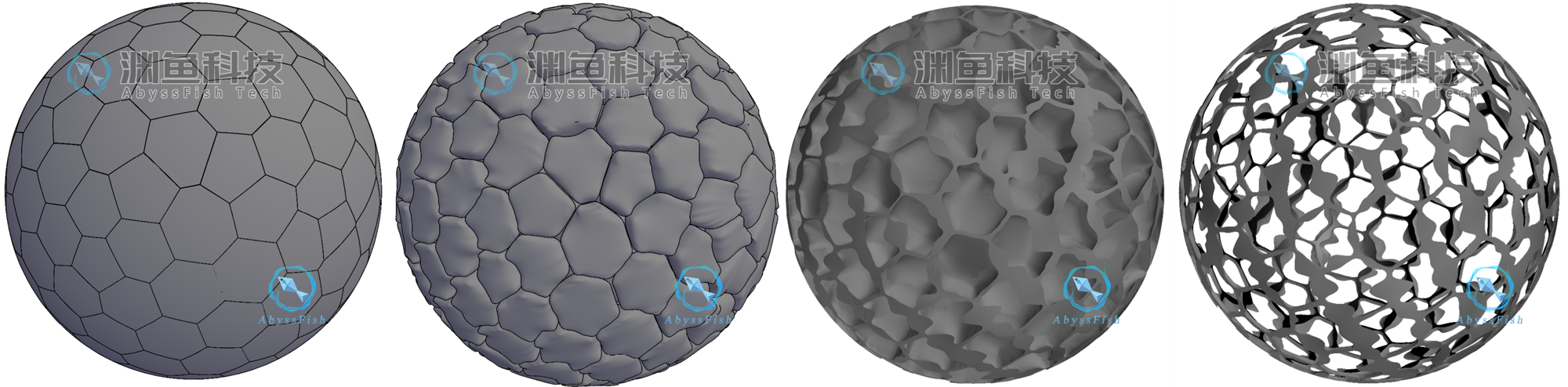

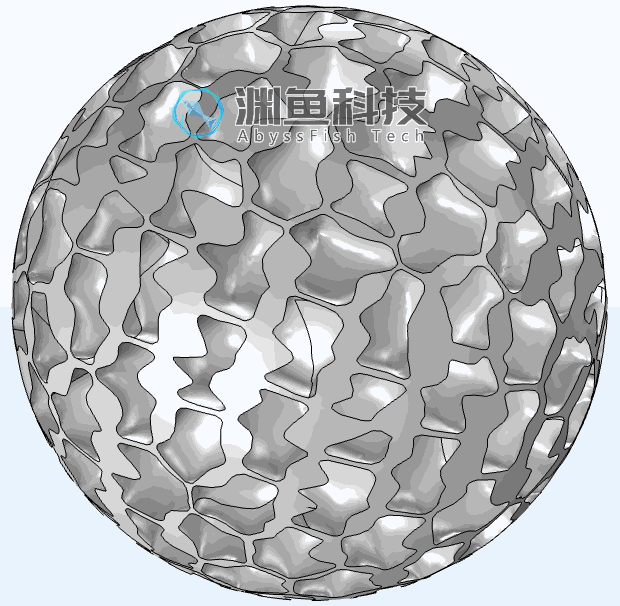

建模的详细操作步骤为：建立球体后采用插件实现Voronoi划分，对生成的晶粒进行平滑处理，最后新建球体与平滑处理后的晶粒进行差集，实现多孔球结构模型。

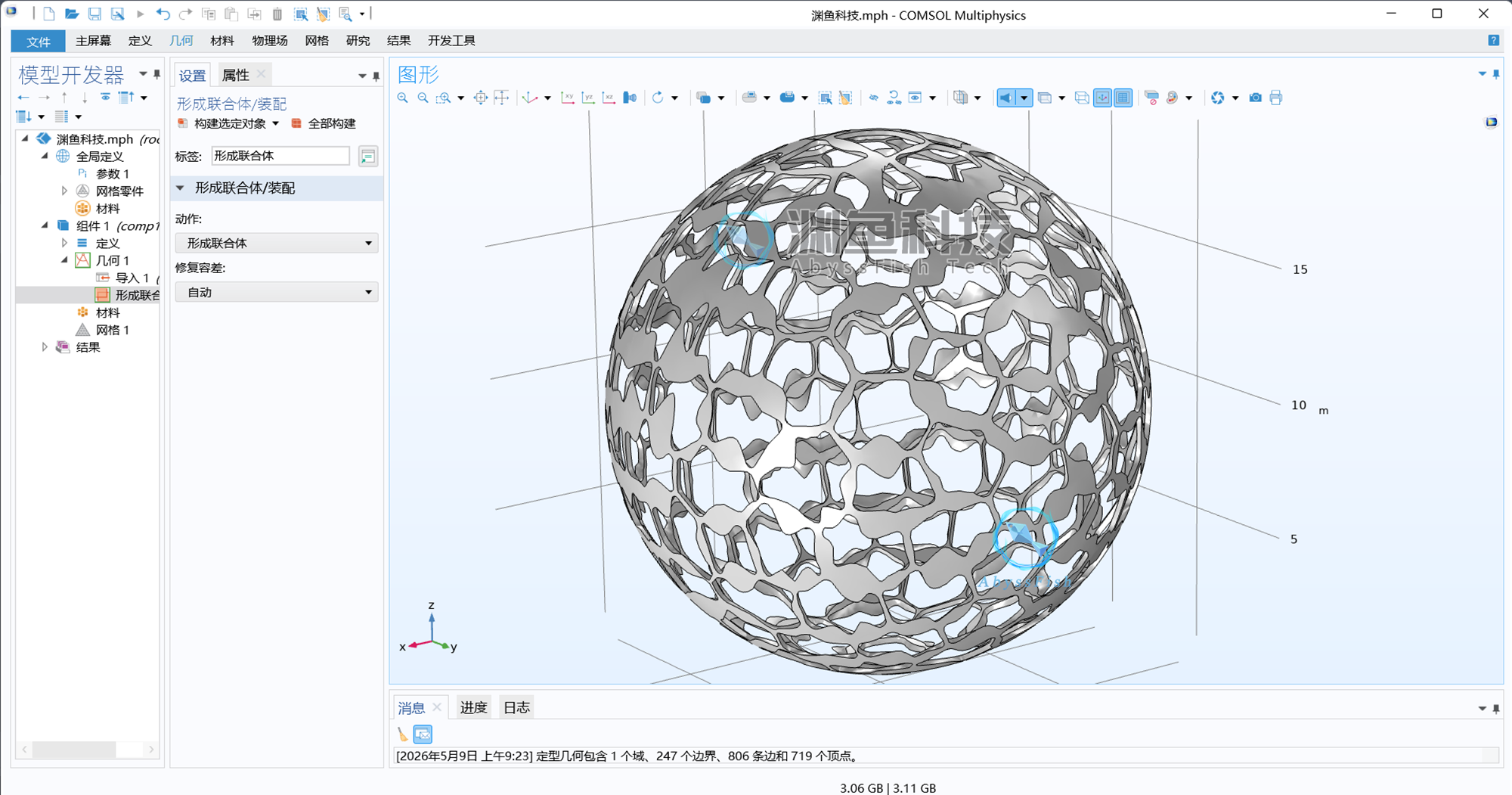

将模型导出为stl格式文件，并导入COMSOL内。

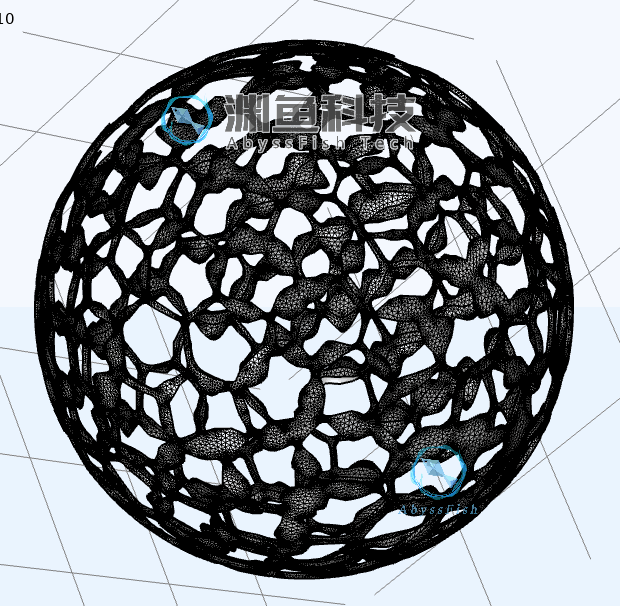

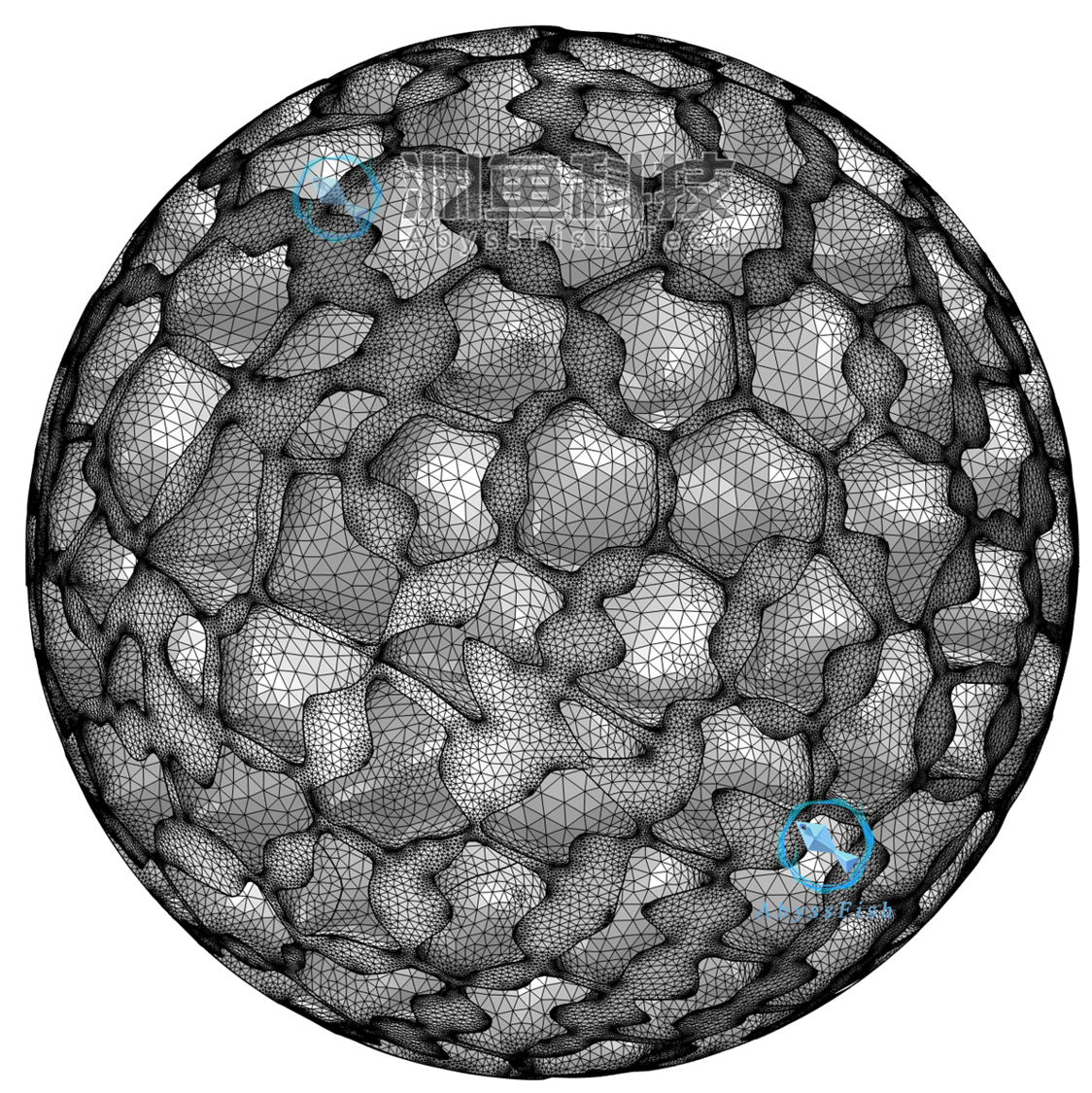

可划分网格并进行后续多孔球的仿真分析。


CAD三维模型Voronoi划分插件

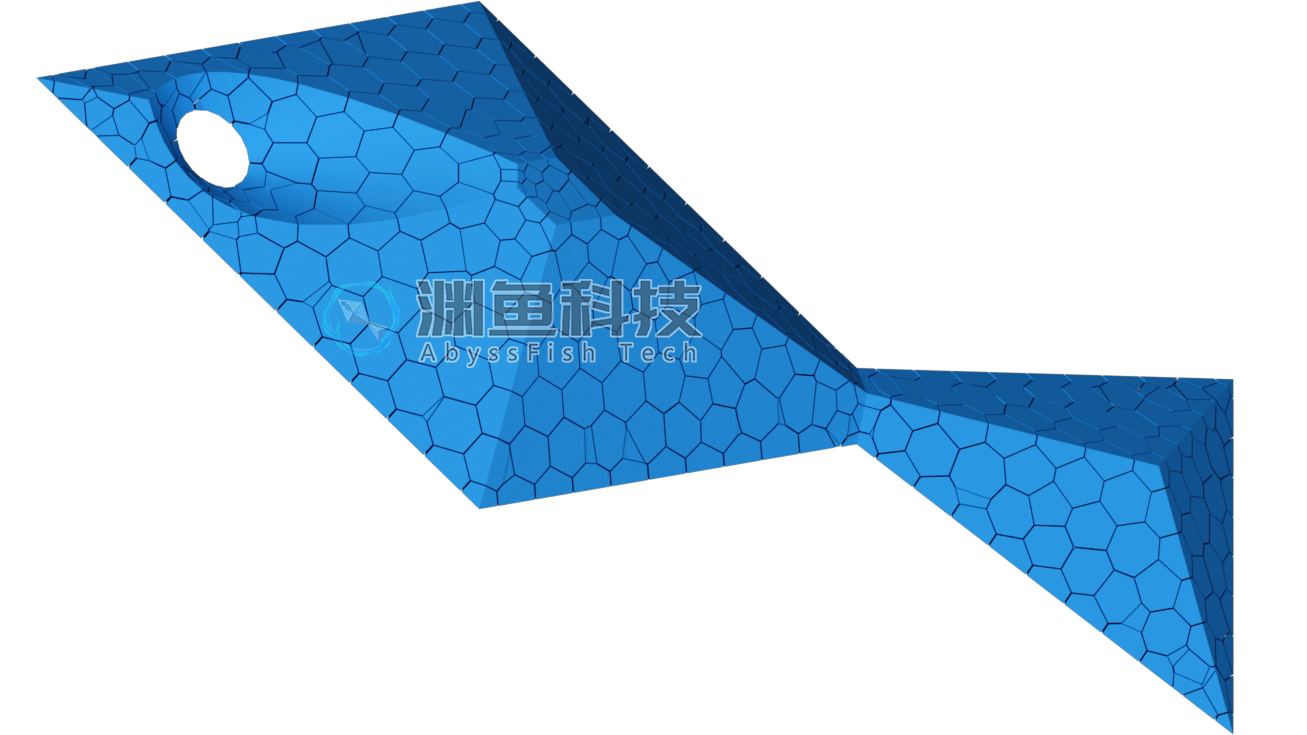

插件介绍CAD三维模型Voronoi划分插件可对AutoCAD中自建的任意三维实体模型进行Voronoi划分。插件使用方法简单，首先需要在AutoCAD内手动建立需要进行划分的三维模型，然后在CAD中将模型导出为iges格式，在插件中选择模型路径及设置相应的参数，运行即可将CAD中的模型进行Voronoi划分。插件可设置Voronoi晶粒的粒径尺寸。且可分别设置内部晶粒及表面晶粒的粒径，同时插件会基于模型局部尺寸自适应晶粒粒径。插件可设置晶界的厚度，当晶界厚度设置为0时无晶界。需要注意插件在模型表面生成完整的晶界，如需观察模型内部需要设置透明度或对模型进行进行截面剖切。插件内置多种Voronoi划分模式，可应对复杂三维模型的晶粒划分。使用须知1、插件使用需注册，售价为单机许可价格；2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。3、售后及技术支持请联系作者。样图实例可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）。https://www.fangzhenxiu.com/blueprint/14826032/

有附件
