增材制造(AM)NiTi 基形状记忆合金(SMAs)凭借独特功能特性与极致设计自由度,在航空航天与生物医疗器件领域具备变革性应用潜力。但增材制造本征多物理场复杂性,易导致不同批次、设备间的显微组织、相变行为与热机械性能不一致,阻碍其可靠工程应用。

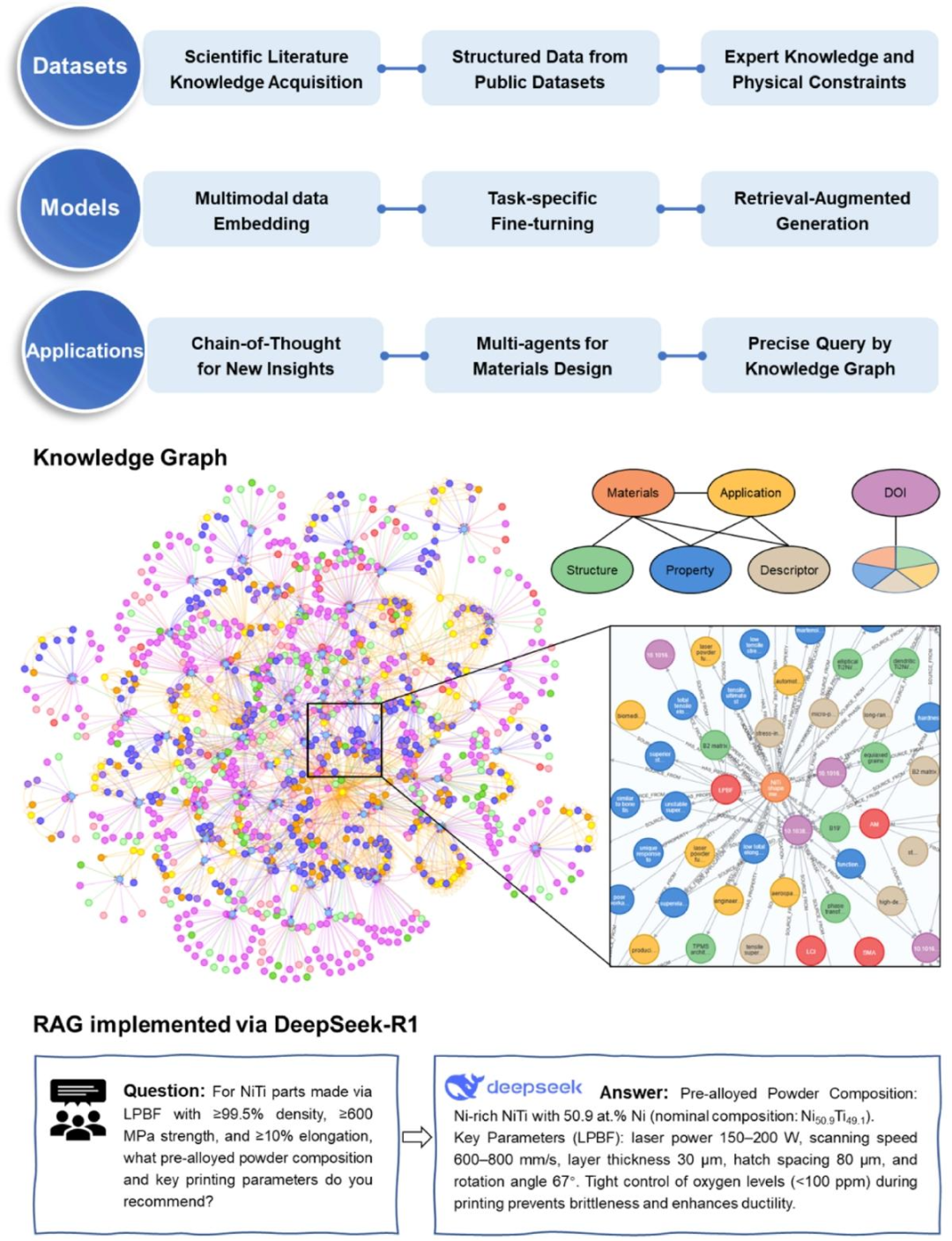

本文系统梳理人工智能(AI)如何突破上述瓶颈:分析机器学习在工艺参数优化、相变温度预测、缺陷抑制方面的应用;探索 AI 驱动的合金设计策略,凸显迁移学习利用传统加工数据加速新型 NiTi 基成分开发的优势;论述 AI 赋能的多尺度结构优化,包括计算机视觉与生成式模型设计可编程力学响应的复杂点阵结构。
最后指出多源数据融合、CALPHAD 集成热力学数据库、大语言模型等新兴方向,有望彻底革新增材制造 NiTi 记忆合金的研发范式。这些 AI 强化方法共同解决实验室成果向工业化应用转化的核心难题,实现对多功能 NiTi 基合金工艺 - 组织 - 性能关系的前所未有的精准调控。

全球首篇
定位升级
前沿拓展
落地导向

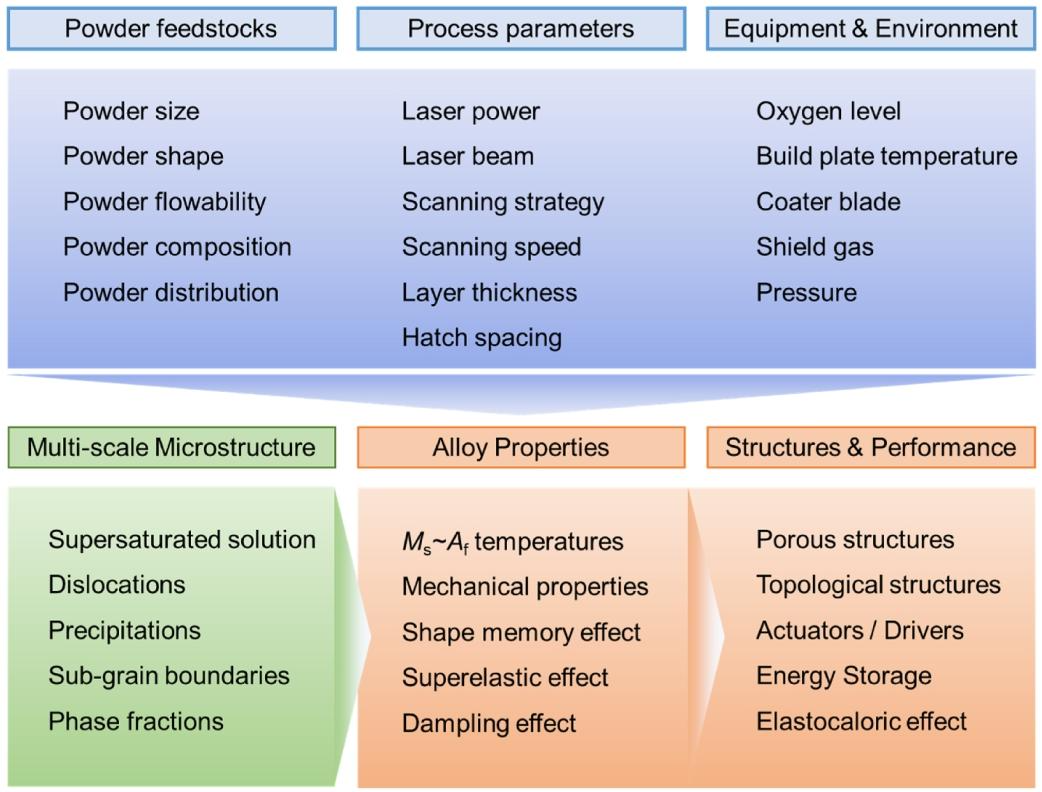

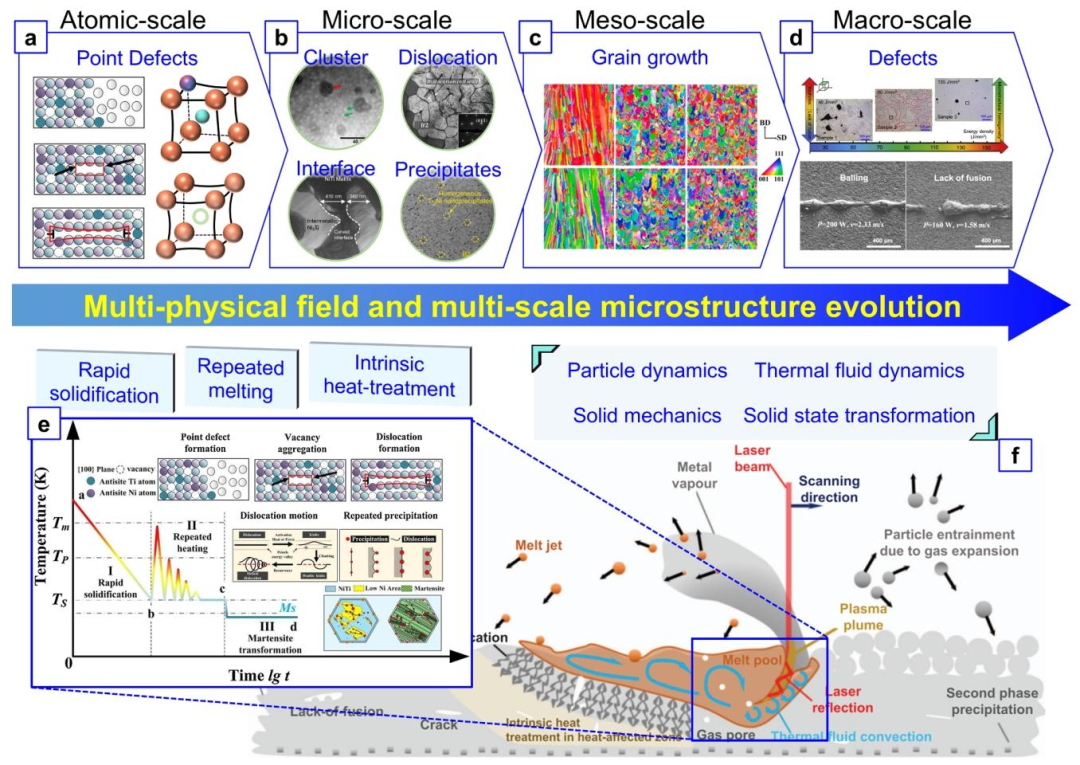

a) 原子尺度:点缺陷b) 微尺度:团簇、位错、晶界、析出相c) 细观尺度:晶粒分布与形貌d) 宏观尺度:气孔、球化等缺陷e) 热循环下 NiTi 合金多级组织特征与演化机制f) 激光增材制造过程熔池动态演化机制

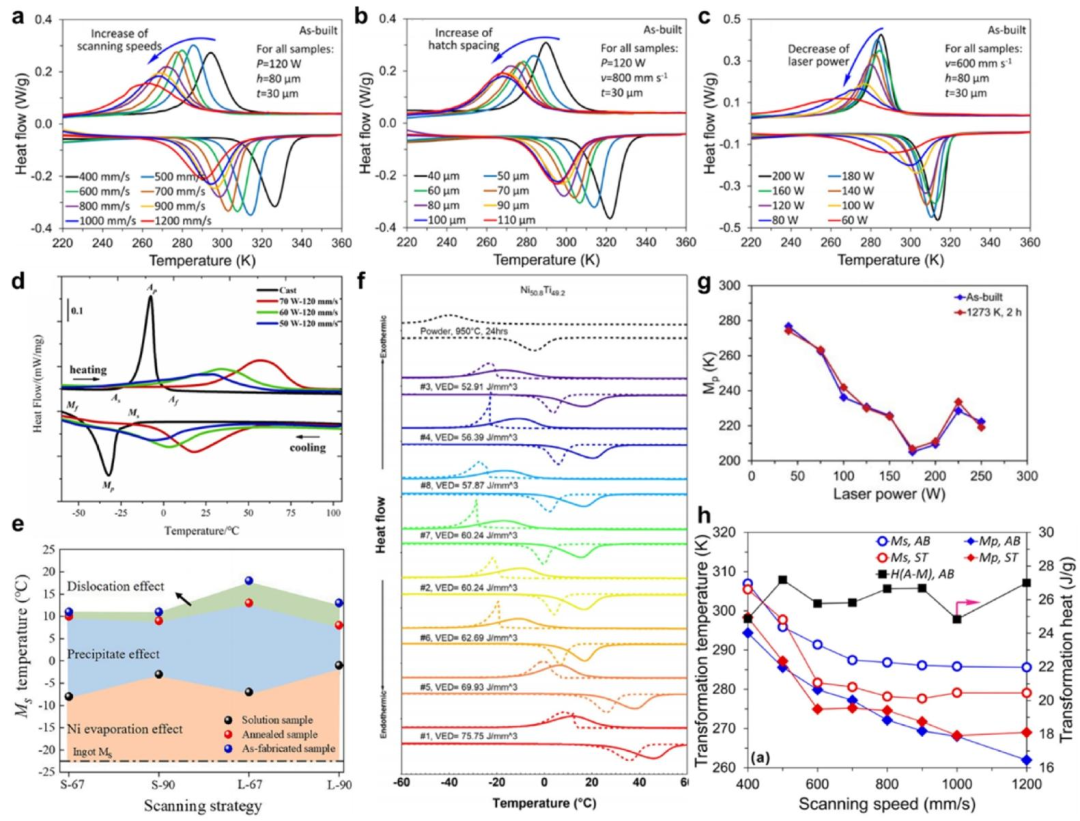

a–c) 不同扫描速度、扫描间距、激光功率下 LPBF NiTi 合金 DSC 曲线d) LPBF 与铸造 NiTi 合金 DSC 曲线对比e) 制备态、退火态、固溶处理态 LPBF NiTi 合金 Ms 温度演化f) Ni50.8Ti49.2 粉末、打印态、固溶处理态样品 DSC 曲线g–h) 不同激光功率、扫描速度下 Ni50.6Ti49.4 合金 Mp、Ms 温度变化

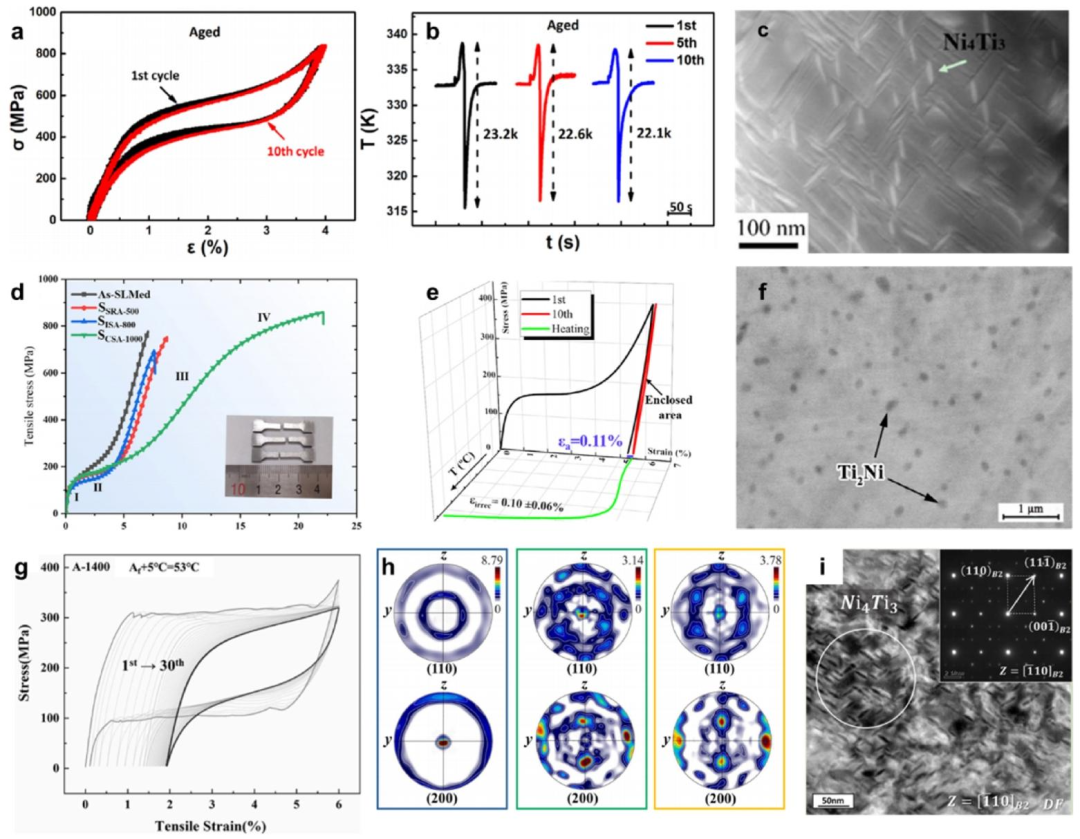

a–b) 时效处理后 3D 打印 NiTi 合金不同循环次数的循环加载曲线与热效应变化c) 时效处理后打印合金中 Ni4Ti3 析出相形貌与分布d) 打印 + 热处理 NiTi 合金拉伸性能曲线e) 热处理后 NiTi 合金形状记忆效应与回复性能曲线f) 打印 + 热处理后 NiTi 合金中 Ti2Ni 析出相形貌与分布g) 打印 NiTi 合金长周期超弹性回复性能测试曲线h) 打印 NiTi 合金极图i) 打印 NiTi 合金中 Ni4Ti3 析出相形貌与分布

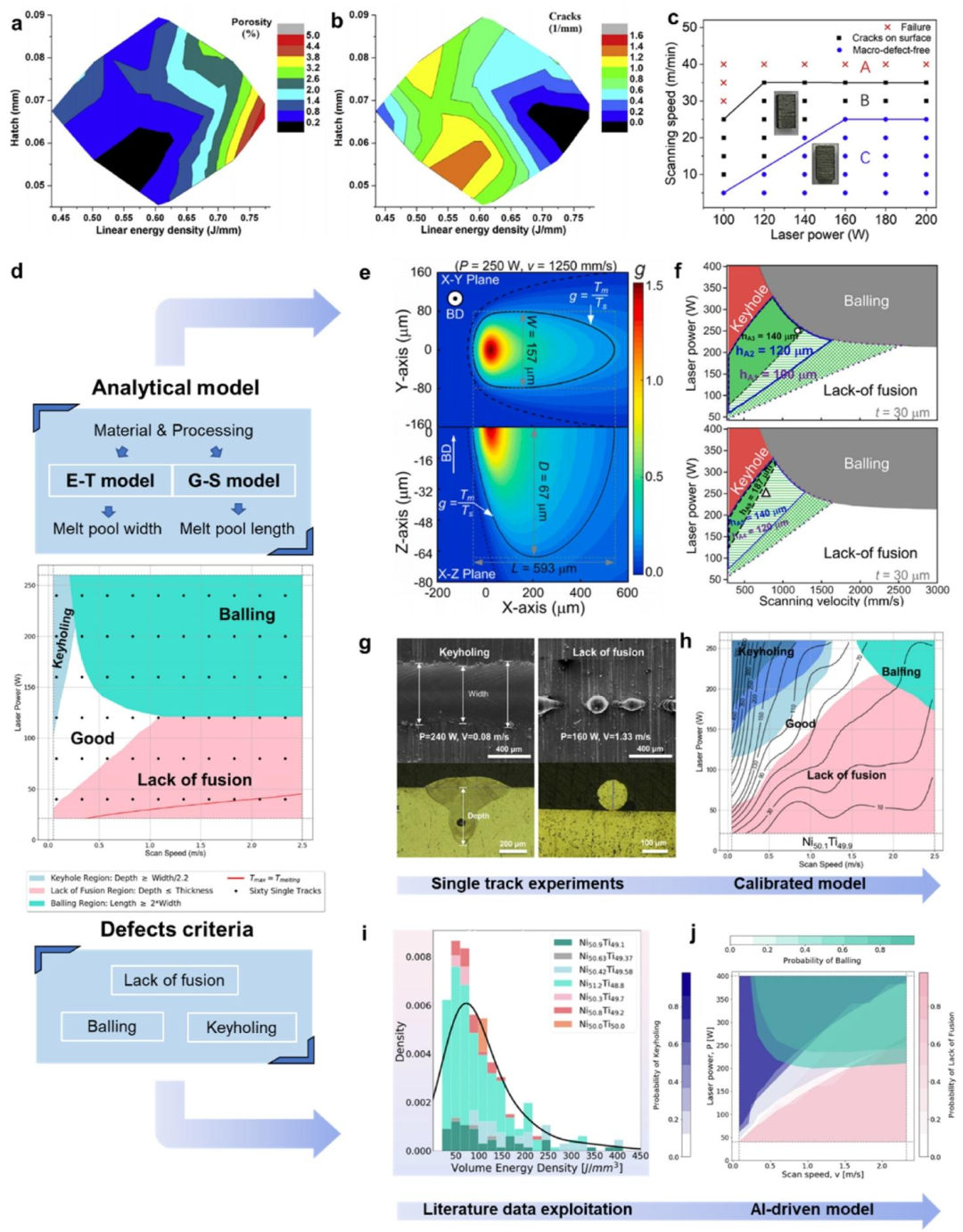

a–c) 正交实验优化工艺参数d) 冶金分析模型将工艺参数转化为熔池几何特征,建立缺陷判据e–f) 分析模型预测熔池几何特征,构建 NiTi 合金工艺窗口g–h) 基于单道实验数据校准与验证缺陷预测模型i–j) 基于实验数据与 AI 技术构建通用可打印性概率图
a) 工艺 - 性能预测机器学习模型的输入、输出与隐藏层结构b) 神经网络模型预测 3D 打印 NiTi 合金相变温度与回复应变与实验值差异c) 基于梯度提升回归模型的特征重要性筛选d) 机器学习预测马氏体起始温度随能量密度变化趋势e) 机器学习预测 Ms 温度随激光功率与扫描速度变化云图

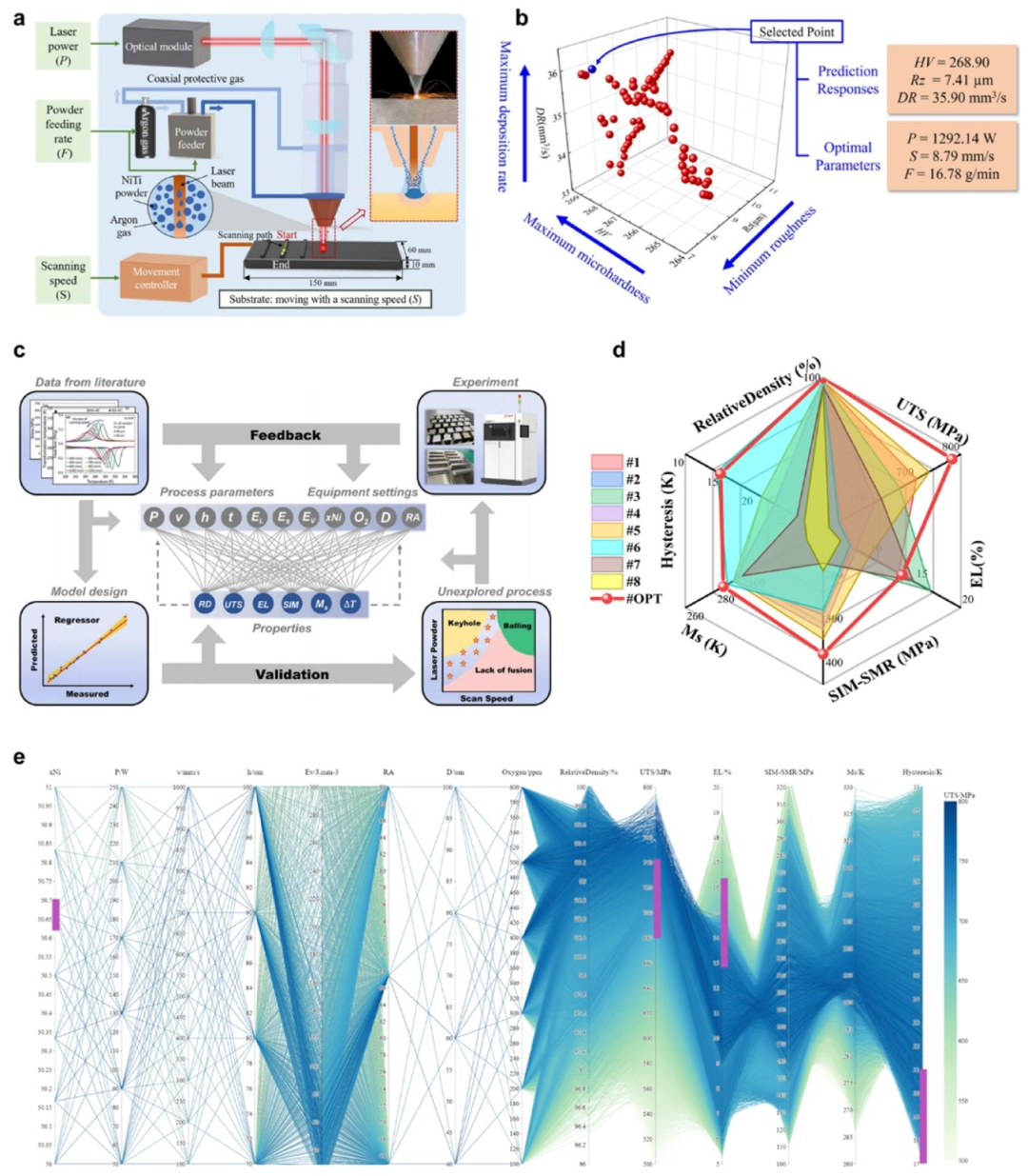

a–b) 基于专有小样本实验数据的机器学习工艺协同优化c) 多目标优化框架d) 粉末床熔融(PBF)NiTi 合金性能优化结果e) 满足特定性能需求的 PBF NiTi 合金多目标工艺逆向优化平行极坐标图

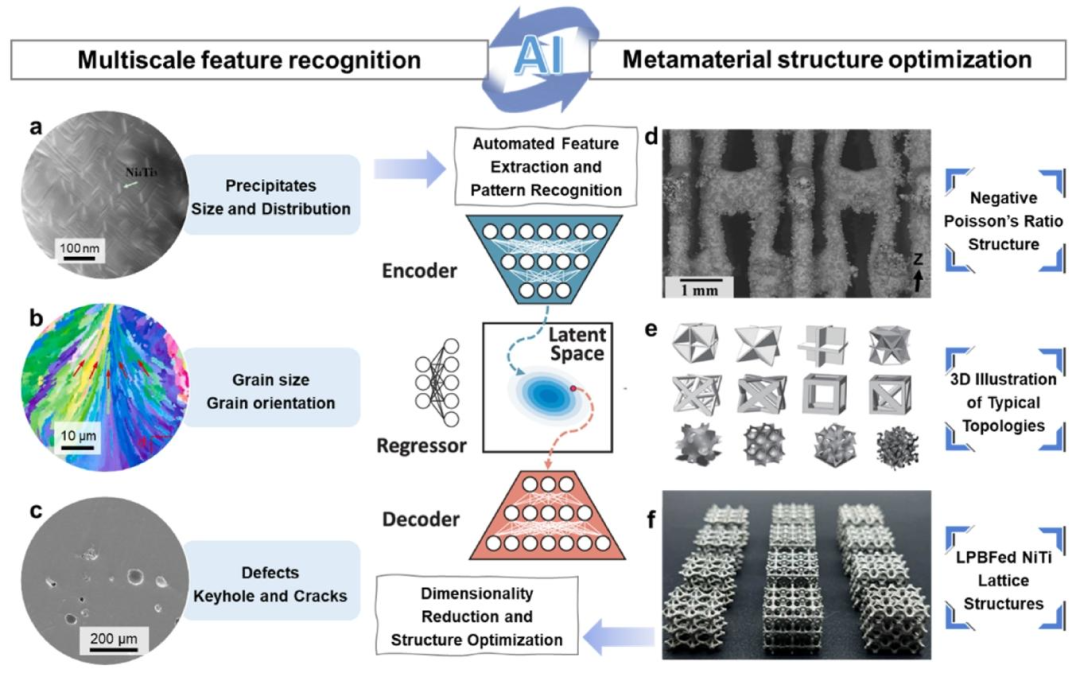

a–c) 增材制造 NiTi 基合金不同尺度典型显微组织特征(纳米析出相、晶粒尺寸与取向、孔隙与裂纹)d–f) 增材制造 NiTi 合金超结构典型构型(负泊松比结构、拓扑结构、LPBF 制备点阵结构)
结论/展望
本文系统阐述人工智能与 NiTi 基形状记忆合金增材制造的融合进展,揭示激光增材制造非平衡凝固过程带来的多尺度组织、相变行为、热机械性能独特特性。

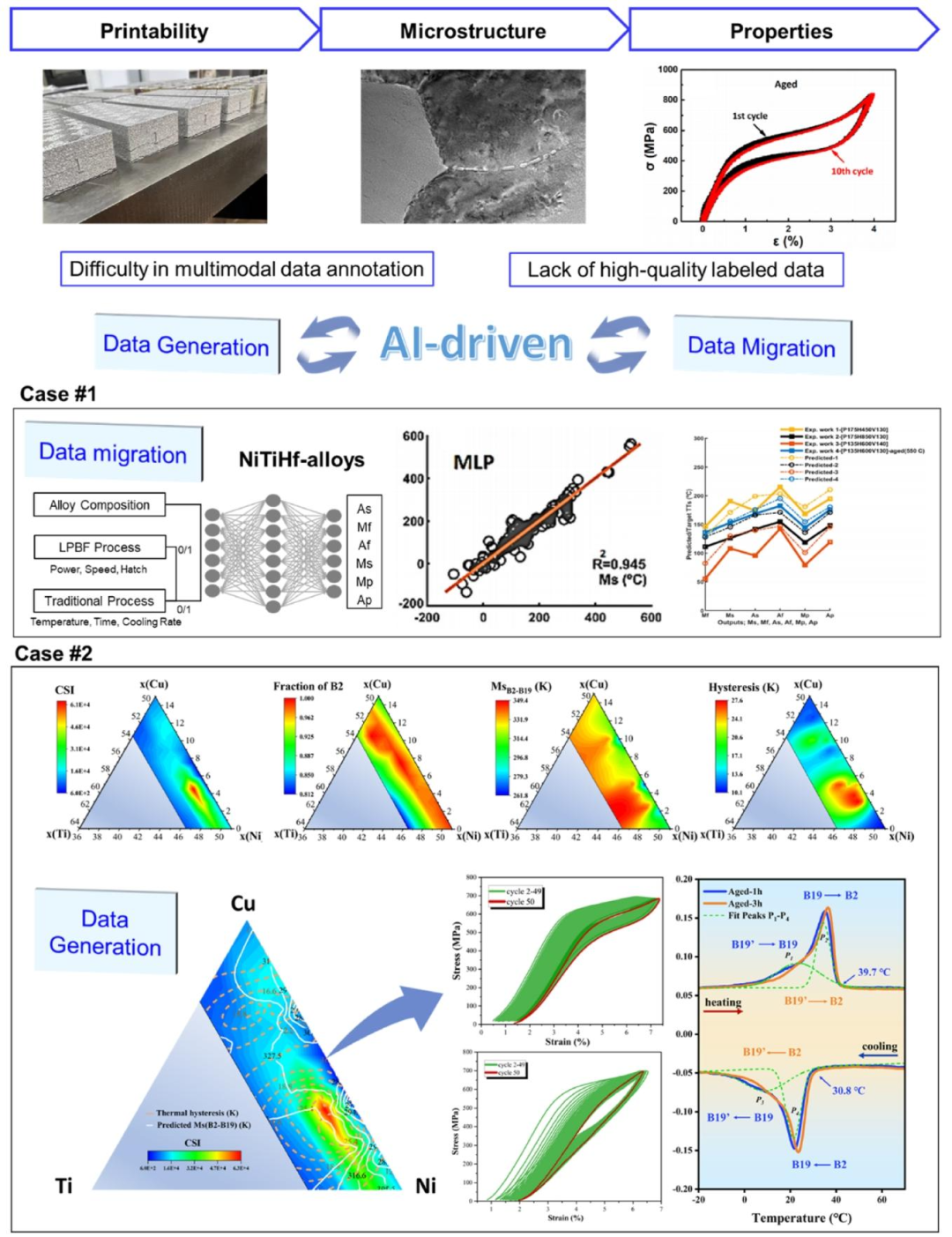

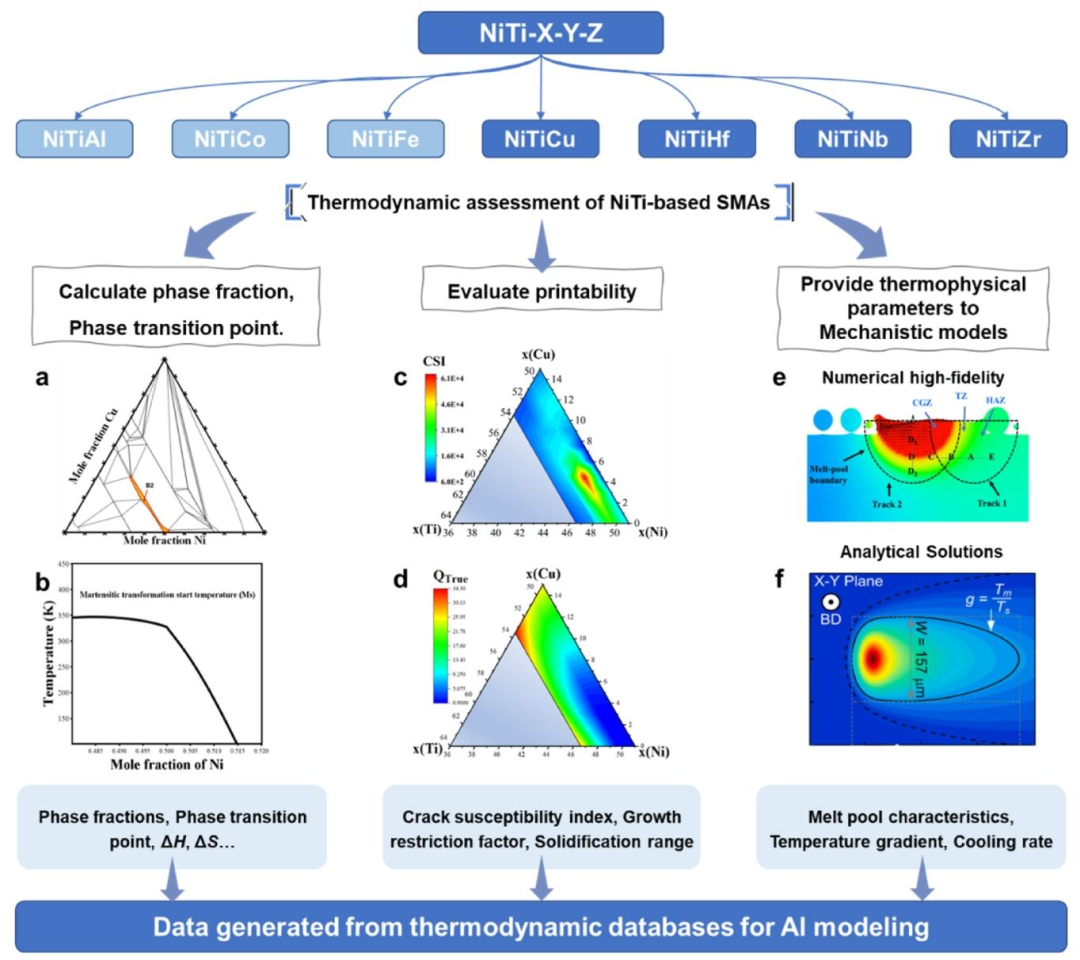

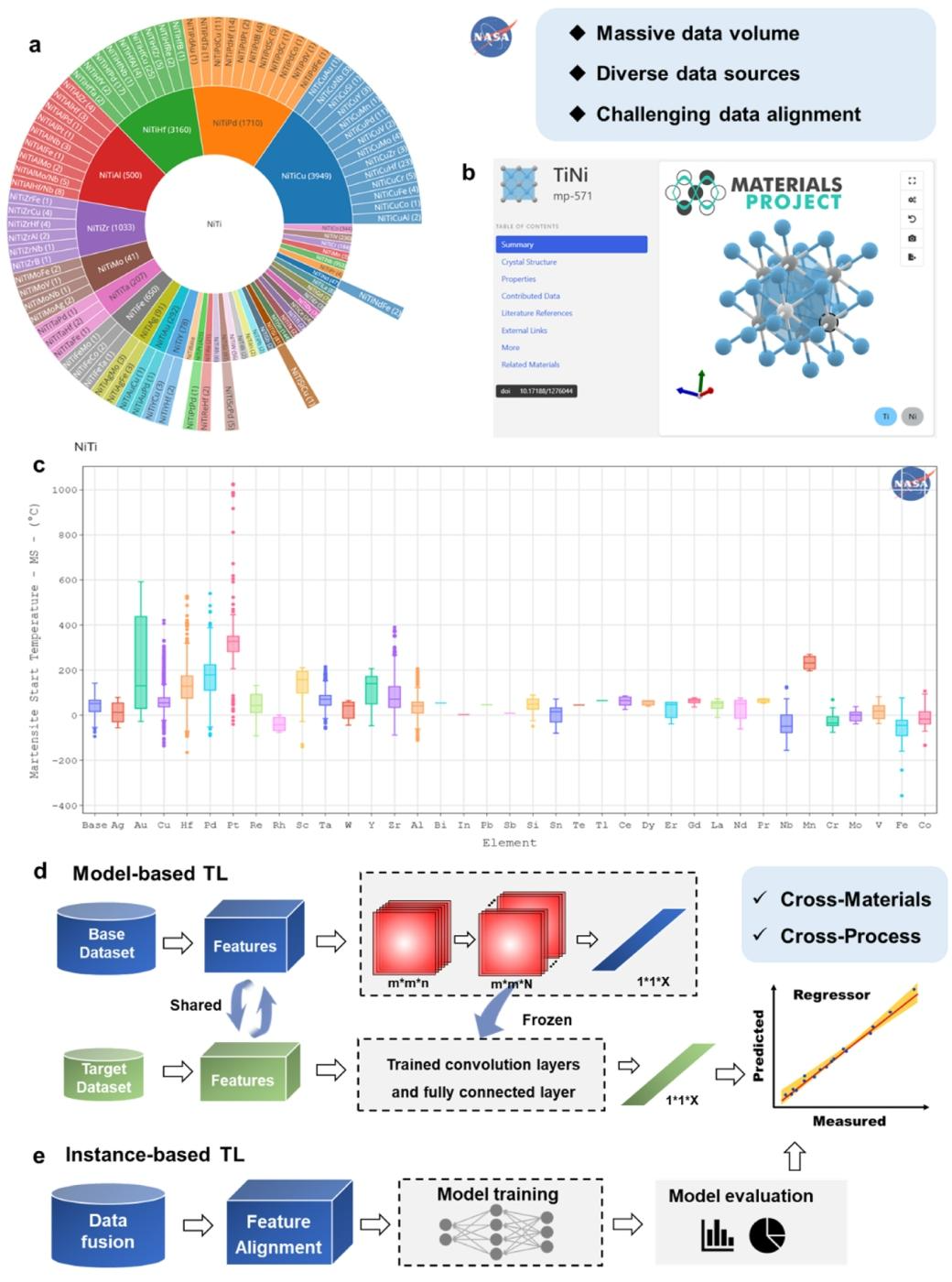

针对增材制造 NiTi 合金的核心难题(Ni 挥发导致批次不一致、成分设计方法缺失、多尺度组织控制困难、传统工艺 - 性能优化框架局限),AI 驱动方法实现工艺参数 - 显微组织 - 功能性能跨尺度精准关联,带来三大核心突破:
工艺优化
成分设计
结构设计
未来方向:
