432-鼓泡器通气过程气液多相流仿真2024R2-SCDM-AM-FLUENT-POST

鼓泡器是一种利用压缩空气或蒸汽进行搅拌的设备。当将压缩空气或蒸汽通入液体时，气体通过起泡器上的小孔逸出，形成气泡，从而搅拌液体。

鼓泡器的工作原理是通过压缩空气或蒸汽的通入，气体通过起泡器上的小孔逸出，形成气泡，这些气泡在液体中上升并破裂，从而产生搅拌作用。这种搅拌方式适用于化学腐蚀性强的液体，但需要注意液体不与空气或蒸汽发生反应， 以免引起损失。此外，鼓泡反应器中气体连续通入液体，通过设置挡板、外循环管和塔外换热器等方式来加强液体循环和传递反应热。

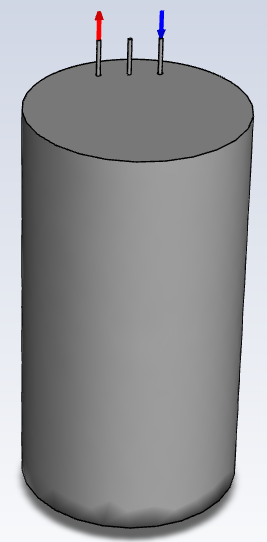

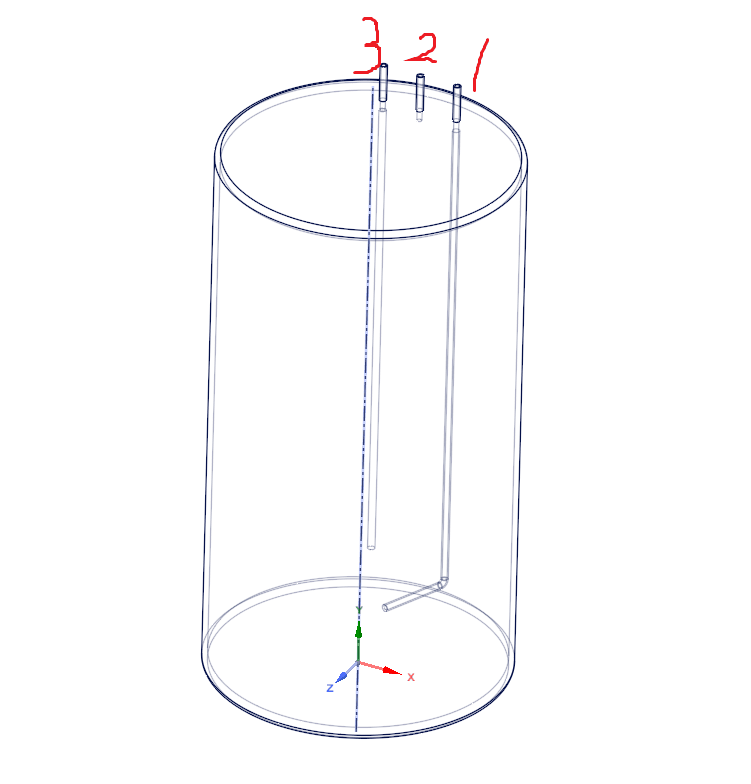

三维模型图：1气体进口，3气体出口，2是备用的

鼓泡器主要尺寸： 鼓泡器桶容积约为 25L； 进气和出气管道直径为0.375 英寸。

工况参数，H2流速：15（升/分钟）、甲醇CH₃OH溶液含量：20L，环境温度：25℃、气压：一个标准大气压。

H2进去，把甲醇慢慢的压出来的过程（不考虑甲醇的挥发性），初始时80%内装左右甲醇（按本例模型，甲醇Z坐标范围为10～394），上方为空气。

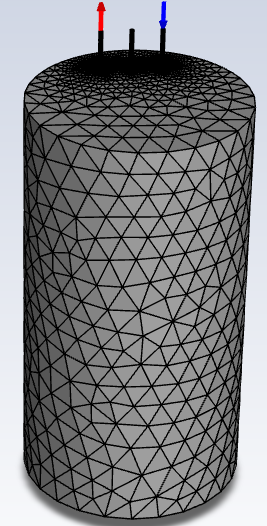

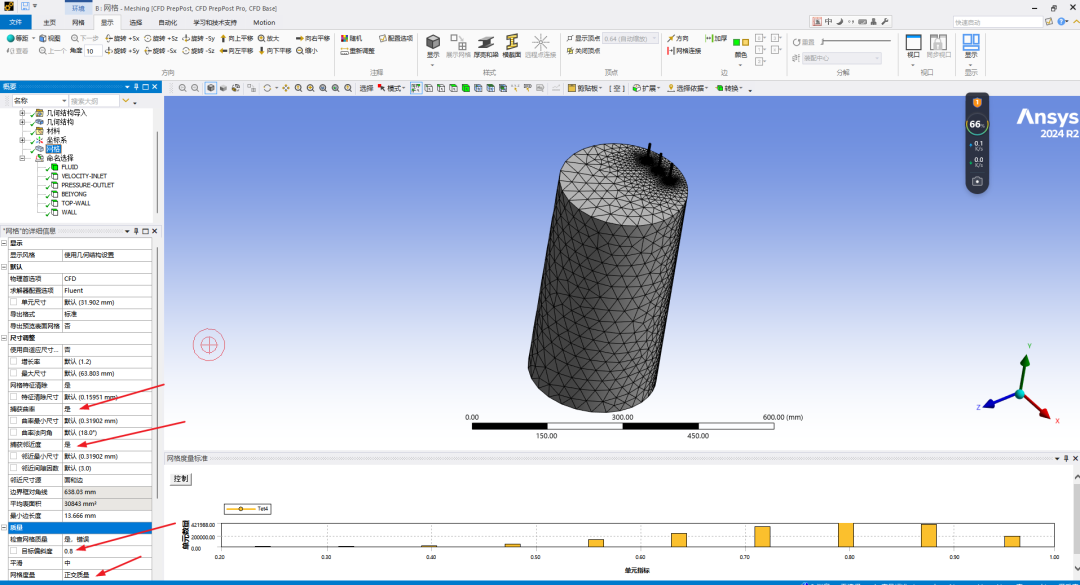

开启曲率和邻近度控制，使网格能自适应结构情况，目标偏斜度设为0.8。

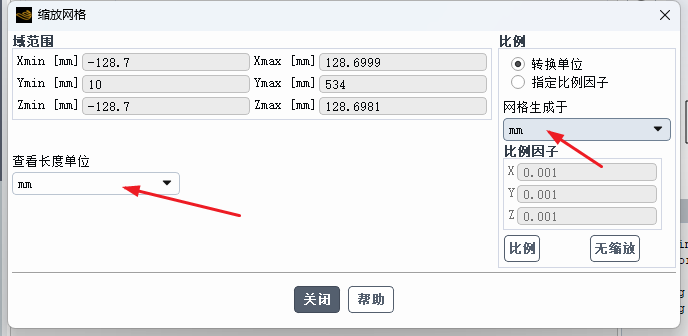

4.1 网格单位调整

4.2 瞬态计算，考虑重力

4.3 在材料库中复 制出需要的三种介质

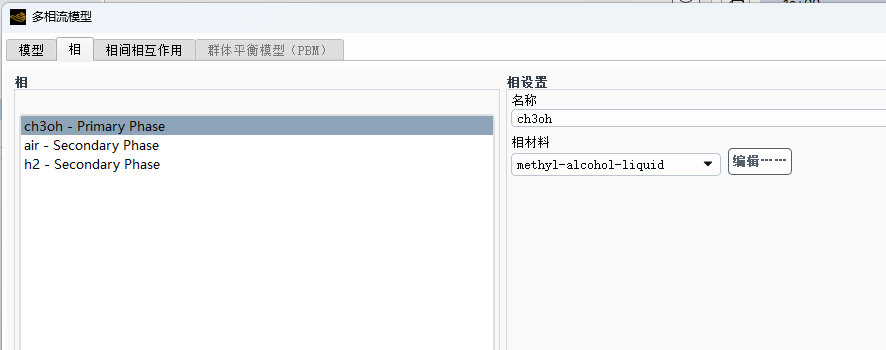

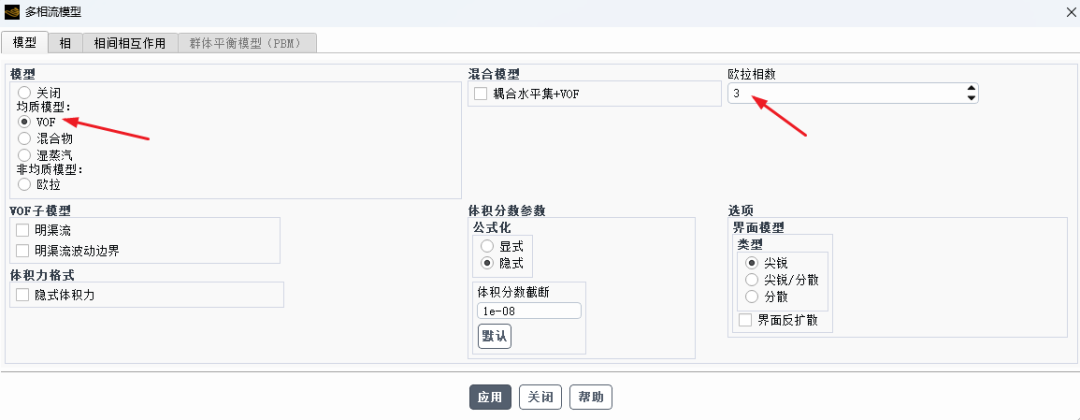

4.4 使用VOF模型，并按甲醇、空气、氢气的顺序排列三相

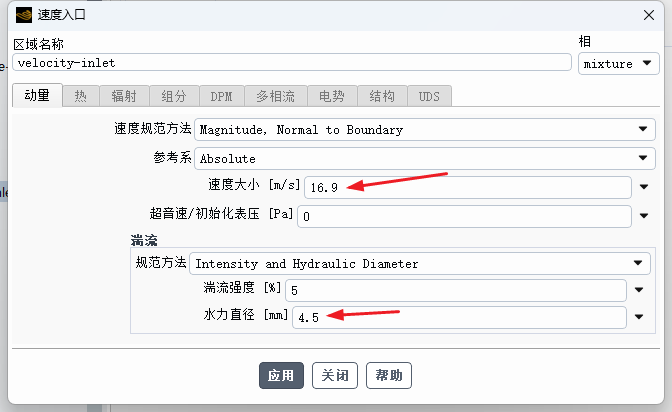

4.5 设置入口速度和H2体积分数

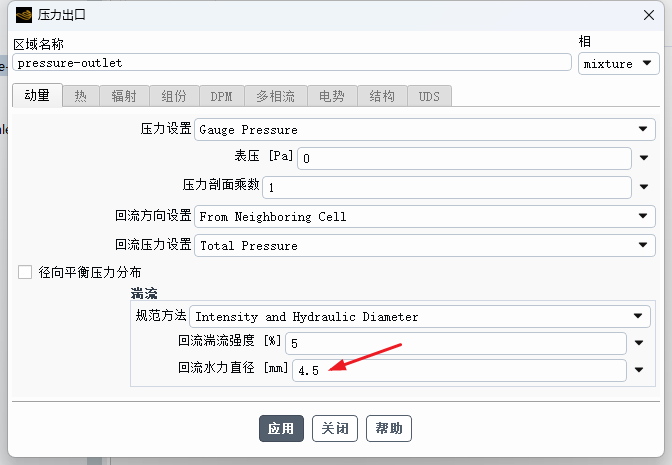

4.6 设置出口条件

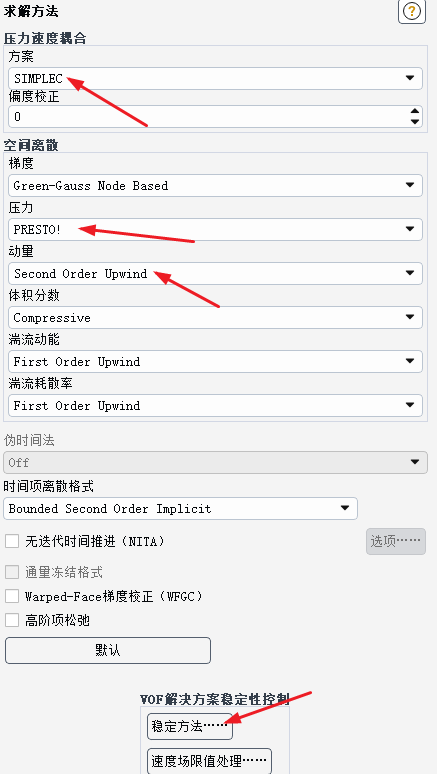

4.7 求解算法设置，并打开稳定控制（增加收敛性）

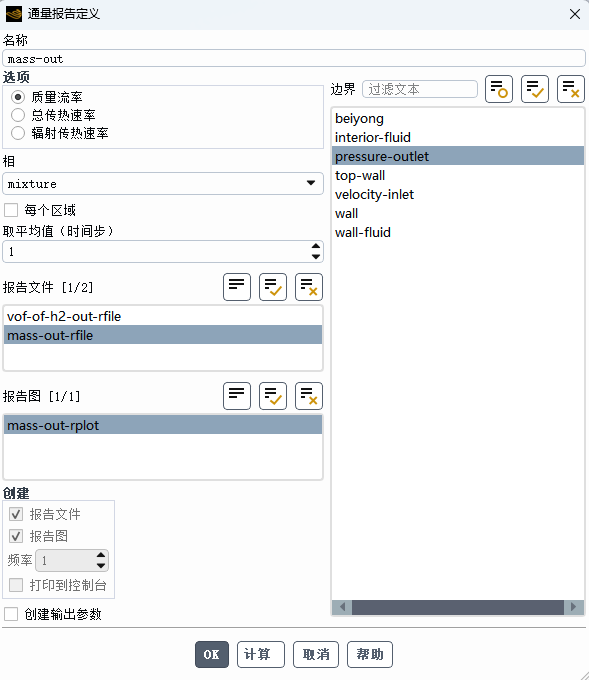

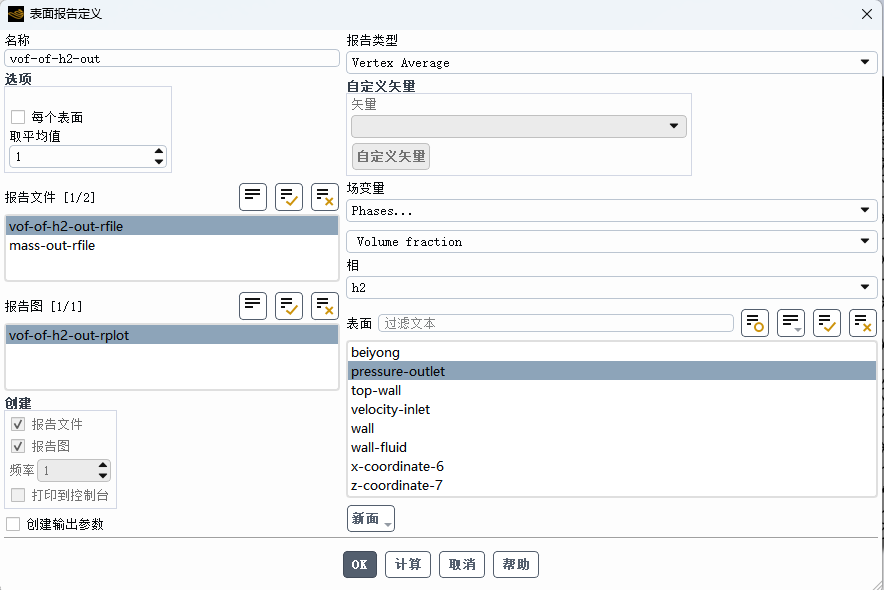

4.8 设置监测出口流量和H2体积分数

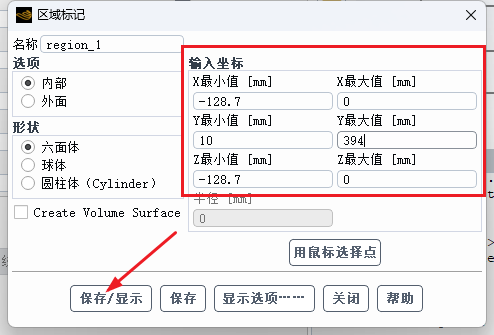

4.9 标记出甲醇区域

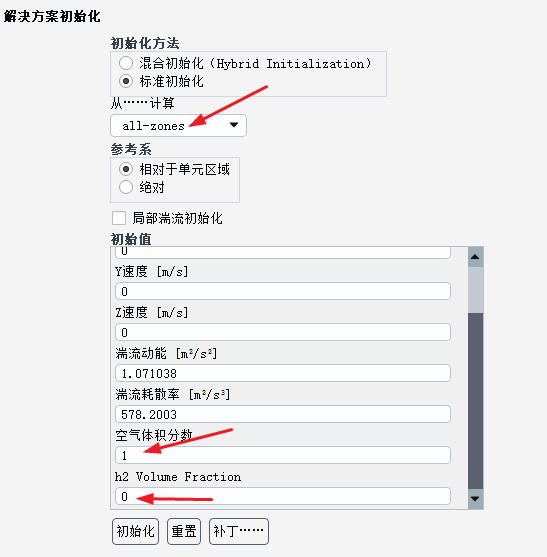

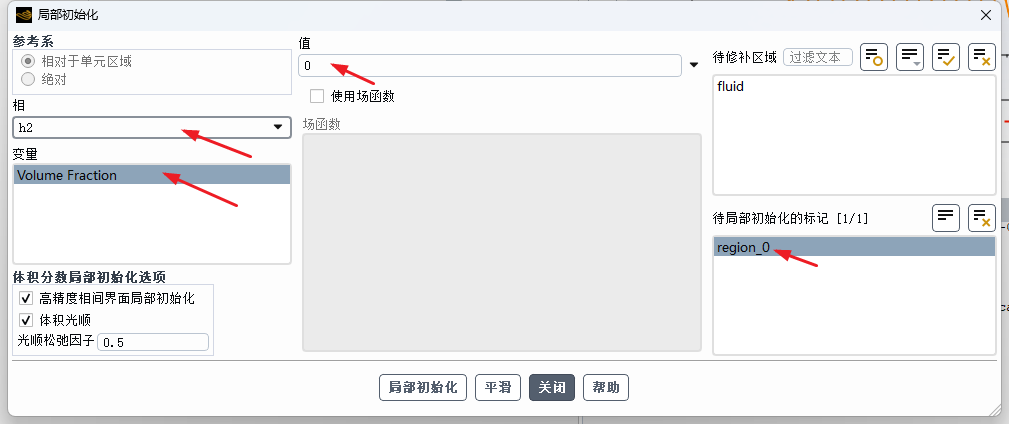

4.10 初始化并给各区域设置流体

4.11 计算步长设置

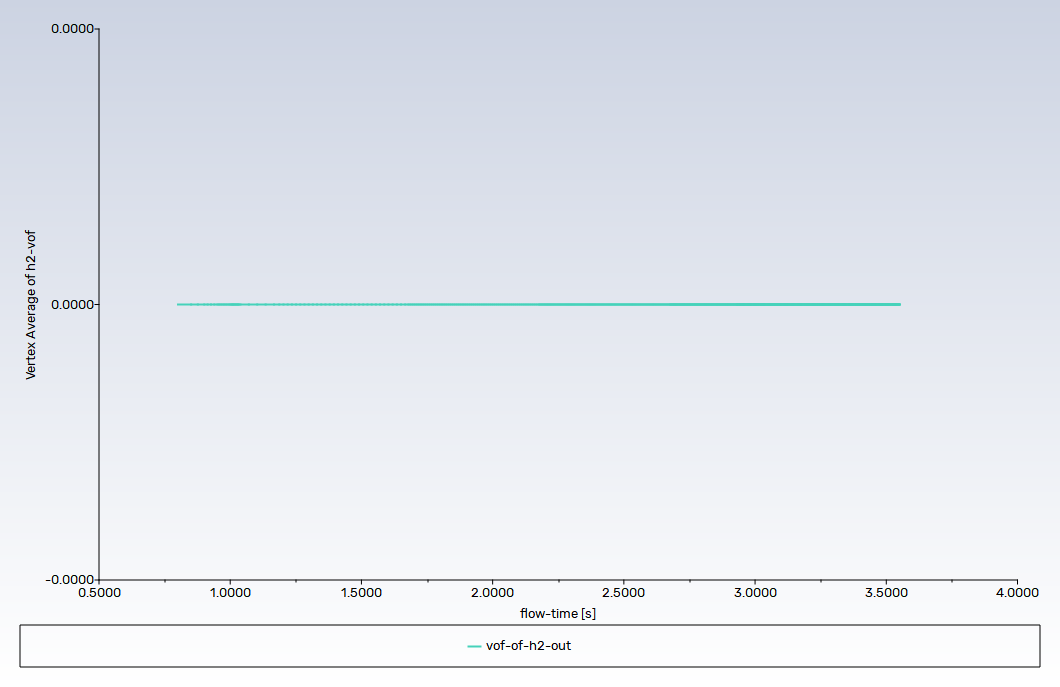

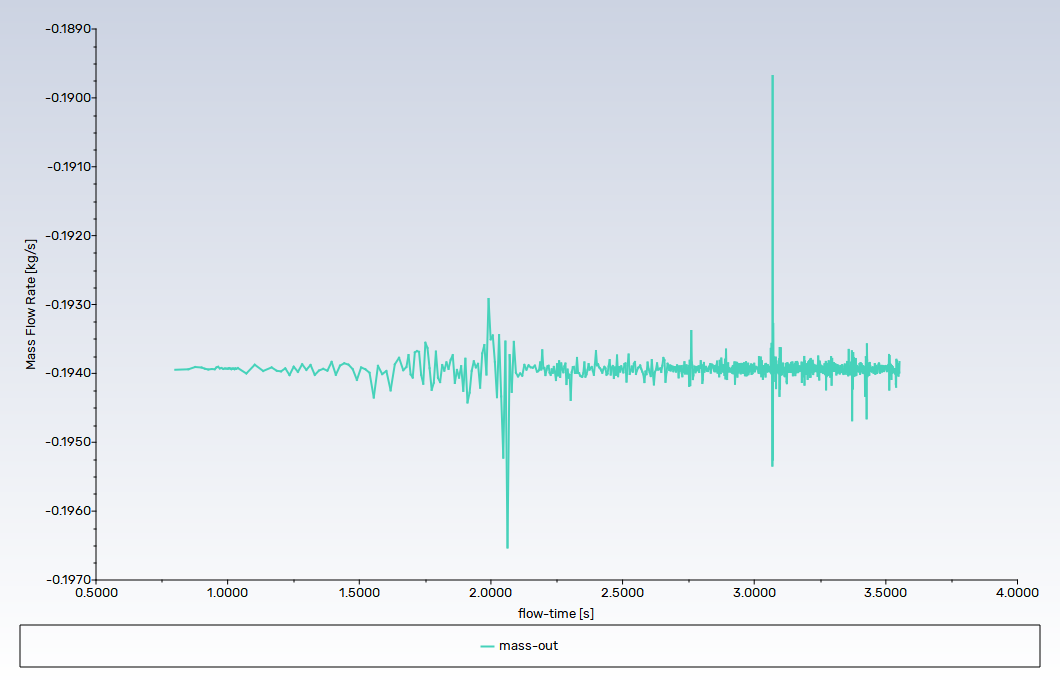

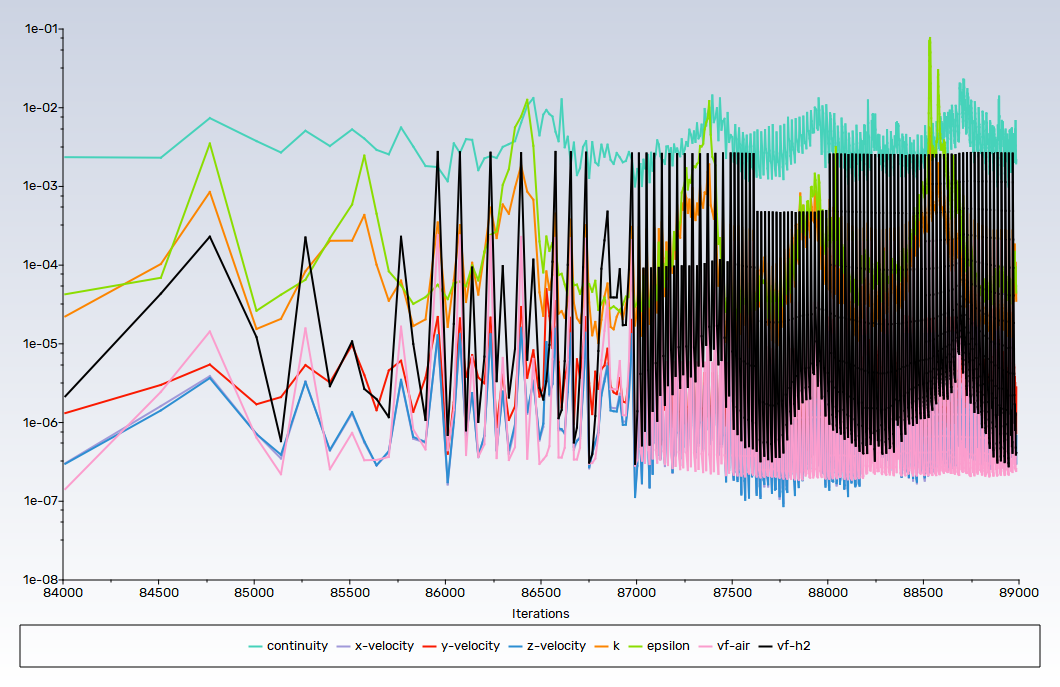

5.1 监测曲线

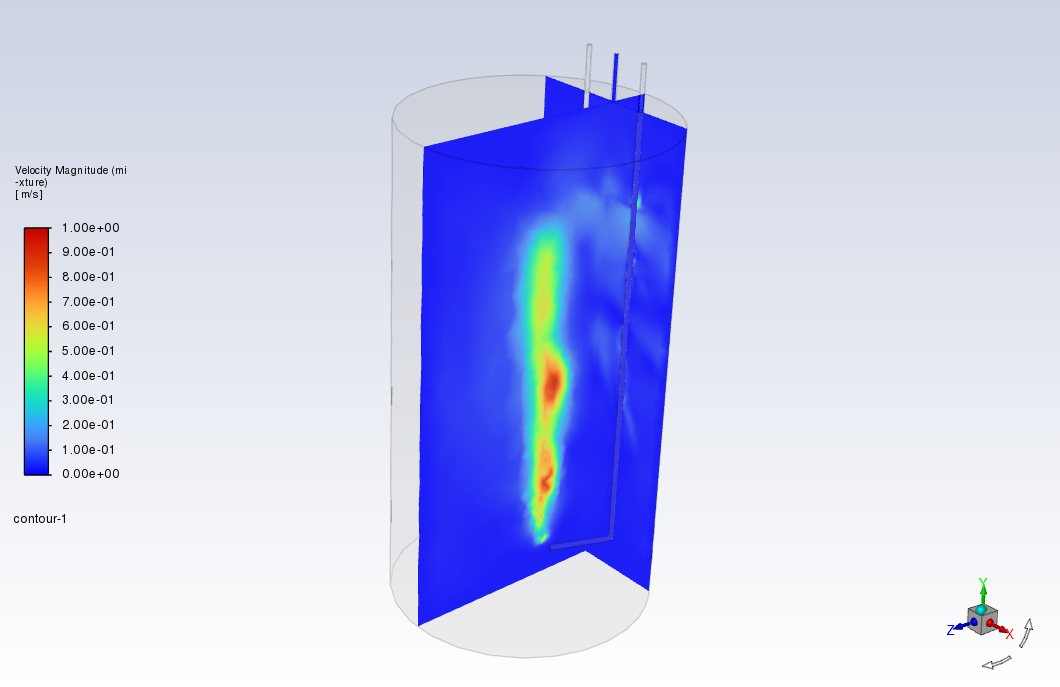

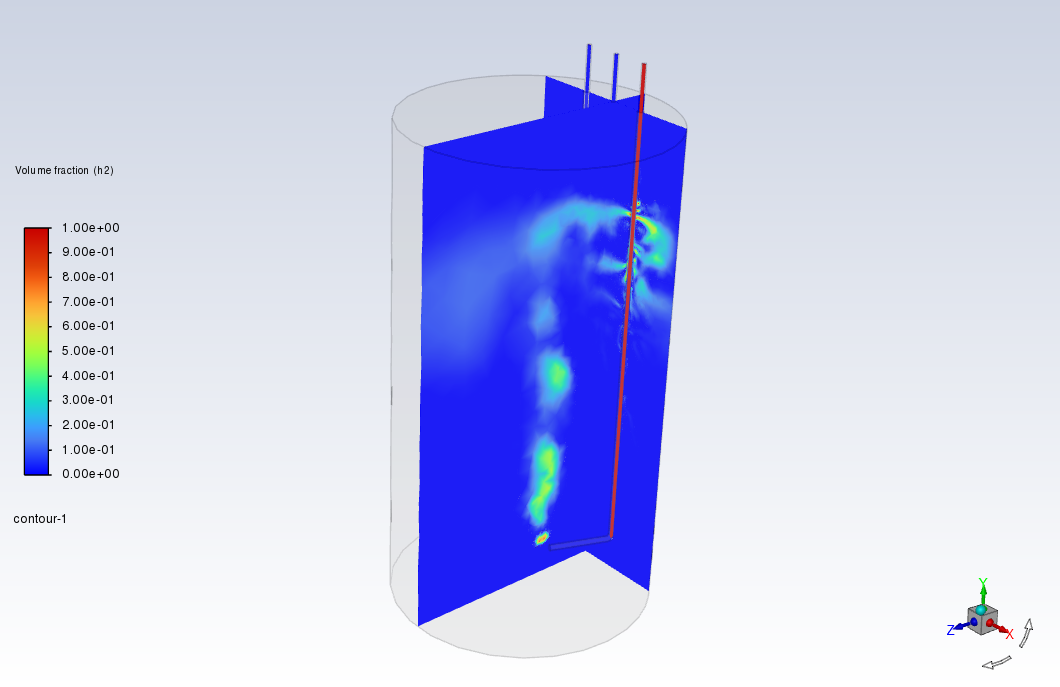

5.2 取Z=-88mm和X=0mm的截面查看云图

可通过检测出气口携带出去的甲醇含量，评估它与鼓泡器参数变量，如液位高度、温度、进出气口边界条件的关系。
