在 ANSYS 仿真工作中，手动整理报告是工程师普遍面临的痛点：逐页查看几何参数、统计网格信息、抄录求解结果、反复截图排版，一份报告耗时 30 分钟以上，还易出现数据错误，多工况、多零件场景下效率更低。如何让仿真报告从 “手动繁琐” 变为 “一键自动”，成为提升工作效率的关键。

前不久，有课程VIP群学员咨询小郭老师：“仿真分析完成后，整理报告太耗时，有没有办法让数据提取、截图、排版全自动化？” 其实这也是绝大多数仿真工程师的共同困扰——明明仿真核心工作已经完成，却要在报告整理上耗费大量时间，还容易因手动操作出错。

针对这个痛点，小郭老师基于Python 与 ANSYS 二次开发，带来可直接落地的仿真报告自动化方案，手把手教你从 ANSYS Mechanical 中自动提取几何、网格、分析结果等核心数据，批量导出 3D 云图并一键生成标准化 Word 报告。文中封装完整 ReportGenerator 类，提供可直接复 制运行的代码，覆盖数据提取、表格生成、图片插入、文档保存全流程，帮你把报告制作时间压缩至 30 秒内，数据零误差、格式统一规范。以下是正文：

上一篇初步介绍了如何结合 Python 和 Word COM 自动生成自定义报告。本文进一步讲解如何读取 ANSYS Mechanical 的各个关键参数，然后一起写到报告里。更多ANSYS二次开发技术文档请在仿真秀官网搜索【小郭老师】查看。

具体包含内容：

1. 几何信息：重量、体积、材料属性
2. 网格信息：网格数量、网格单元数量
3. 分析结果：应力/温度的最大值、最小值、平均值
4. 3D截图：自动导出各部分的云图

01

真实痛点：报告生成为什么这么低效？

你是不是也经历过这样的场景？

仿真分析完成了，领导/客户要报告。你得打开 ANSYS，逐个查看几何体的质量、体积、材料…然后打开网格模块，统计节点数和单元数…再点开结果对象，一个一个记录最大值/最小值…最后还要逐个截图，粘贴到 Word，调整图片大小和位置…

整个过程下来，一份报告要花 30-60 分钟，还容易因为手动操作出错。要是有 5 个工况、10 个零件，那就得翻倍耗时。

脚本化的优势是什么？

一行命令，系统自动：

• 遍历所有几何体，提取质量/体积/材料
• 统计网格数据
• 汇总结果的统计值
• 生成 3D 截图
• 排版到 Word 报告中

几分钟自动完成，数据准确、格式统一，再也不用重复手动操作。

02

核心思路：数据 → 对象 → 报告

在动手写代码前，咱们先理清整体逻辑，这样后面看代码就不会懵。

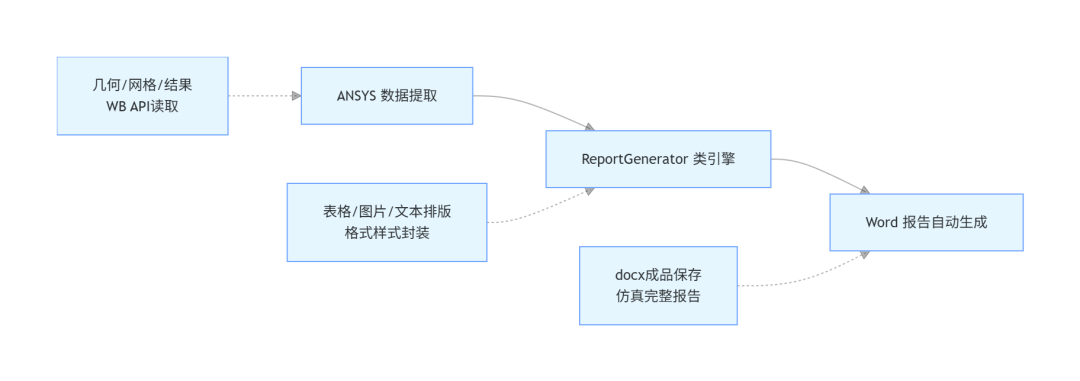

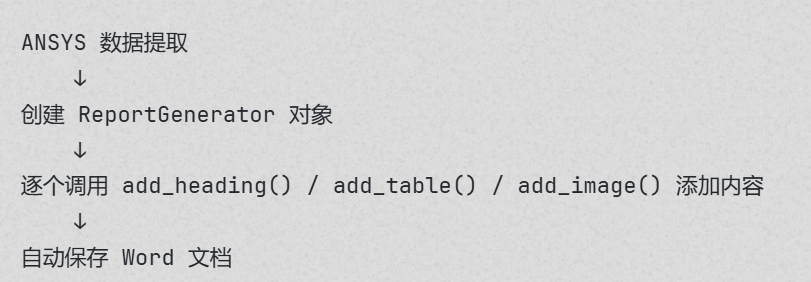

整个流程其实就 4 步：

ReportGenerator 类已经帮我们封装好了：

• add_heading(text)
• add_heading(text)：添加标题
• add_table(headers, rows)：插入表格
• add_text(text)：插入文本
• add_image(pic_path, caption)：插入截图
• generate()：自动生成报告的各个部分
• save()：保存为 Word 文档

我们的任务就是：从 ANSYS 读取数据，然后调用这些方法往报告里填内容。

03

实战代码讲解

现在进入核心环节——一步步讲解如何从 ANSYS 提取各类数据，并自动生成报告。





1.初始化报告对象（最简单的一步）

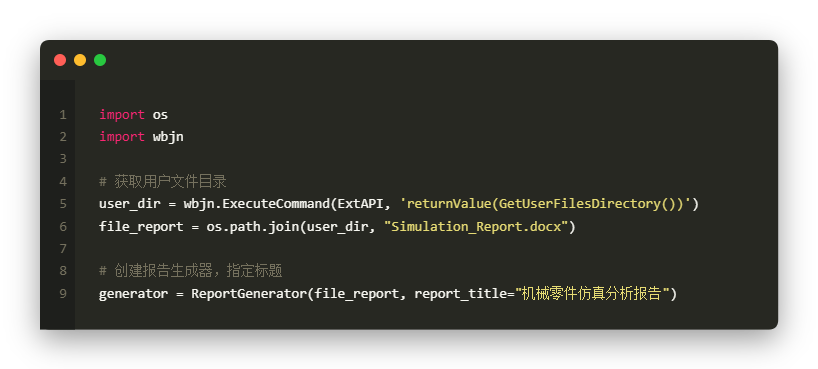

首先，创建一个 ReportGenerator 实例，指定报告的保存路径和标题：

关键说明：

•GetUserFilesDirectory() 获取 ANSYS 的用户文件目录（通常是项目的 user_files 文件夹）

• 报告会自动保存到该目录下，路径自动管理，无需手动指定复杂路径





2.自动提取几何信息（核心方法1）

痛点：手动查看每个几何体的属性太麻烦——点开零件树，逐个查看 Mass、Volume、Material…

解决方案：用get_active_geometries_info()方法一键提取所有数据。

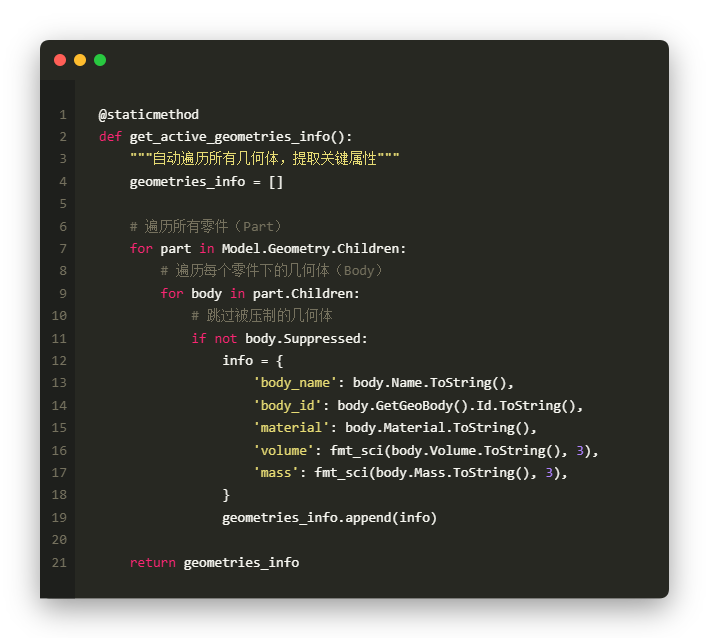

来看关键代码片段：

核心逻辑拆解：

Model.Geometry.Children：获取所有零件

part.Children：遍历每个零件下的所有几何体

body.Suppressed：被压制的几何体会自动跳过（这是个巧妙的细节，避免了手动管理）

body.Mass/body.Volume/body.Material：直接访问质量、体积、材料属性

fmt_sci()：格式化函数，将2.56e+03这样的科学计数法转换为易读的格式

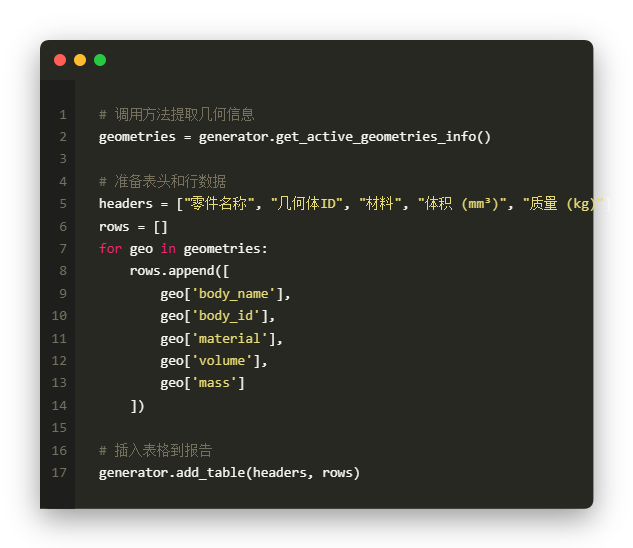

然后调用

add_table()生成表格：

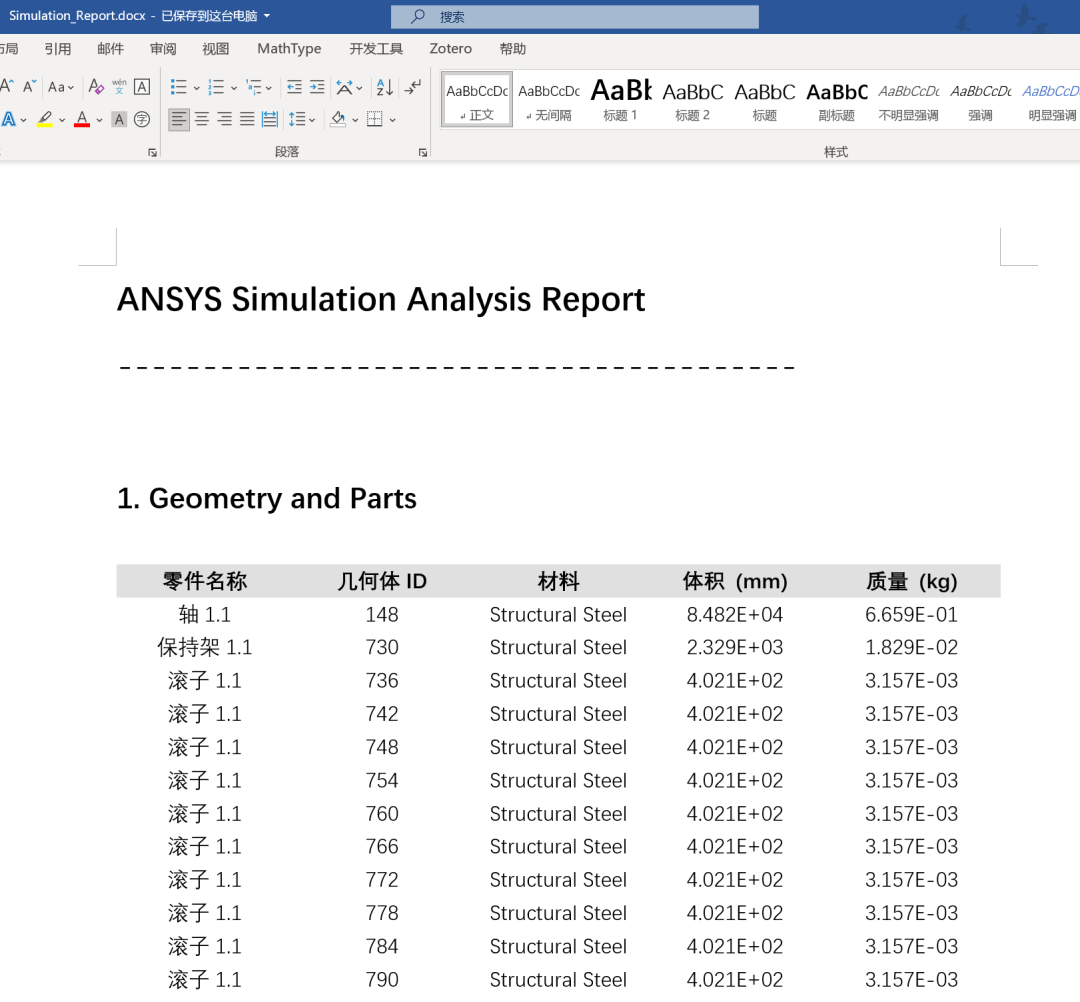

执行效果：报告中自动生成一个专业的表格，包含所有几何体的信息。





3.自动统计网格信息（核心方法 2）

痛点：网格划分完成后，要手动查看并记录"节点数、单元数"两个数据。

解决方案：直接访问 Model.Mesh 对象，一行代码搞定。

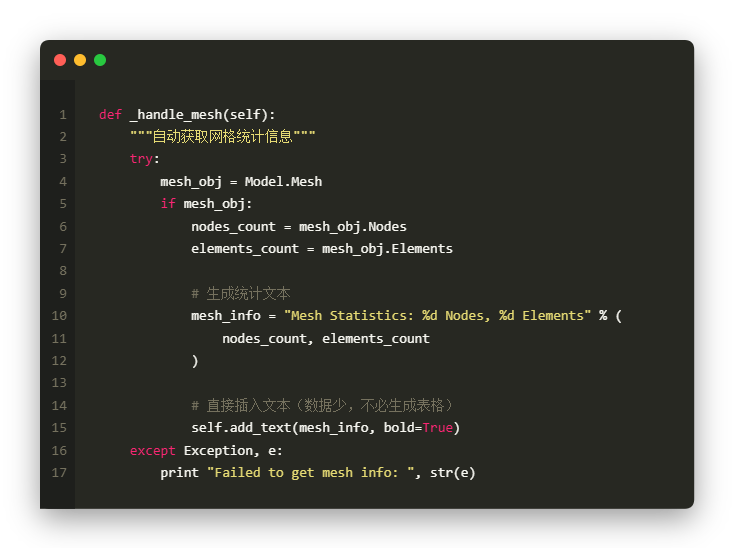

看核心代码：

核心逻辑很简单：

（1）访问 Model.Mesh 获取网格对象

（2）直接读取 .Nodes和 .Elements 属性

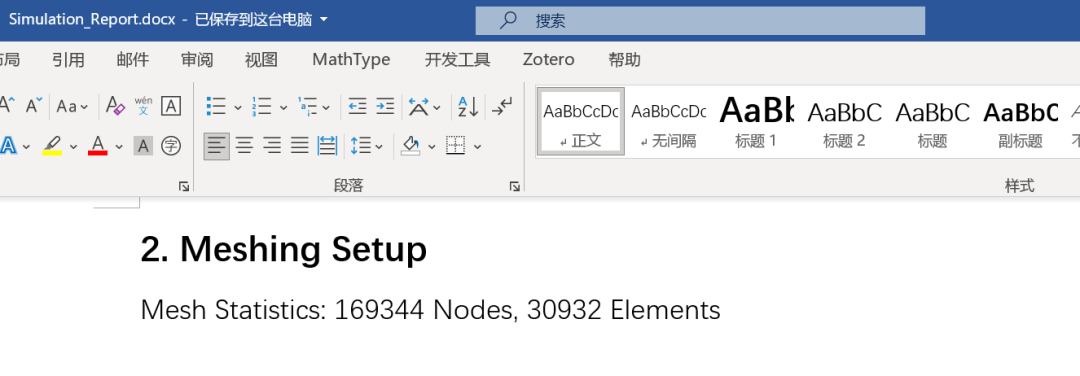

（3）用add_text()插入报告（因为数据只有两个，不必用表格）







4.自动汇总分析结果（核心方法 3）

痛点：仿真完成后有多个结果对象（温度、应力、位移等），要逐个点开查看 Max/Min/Average，然后手动记录…

解决方案：用 DataModel.GetObjectsByType()一次性获取所有结果对象，自动生成统计表格。

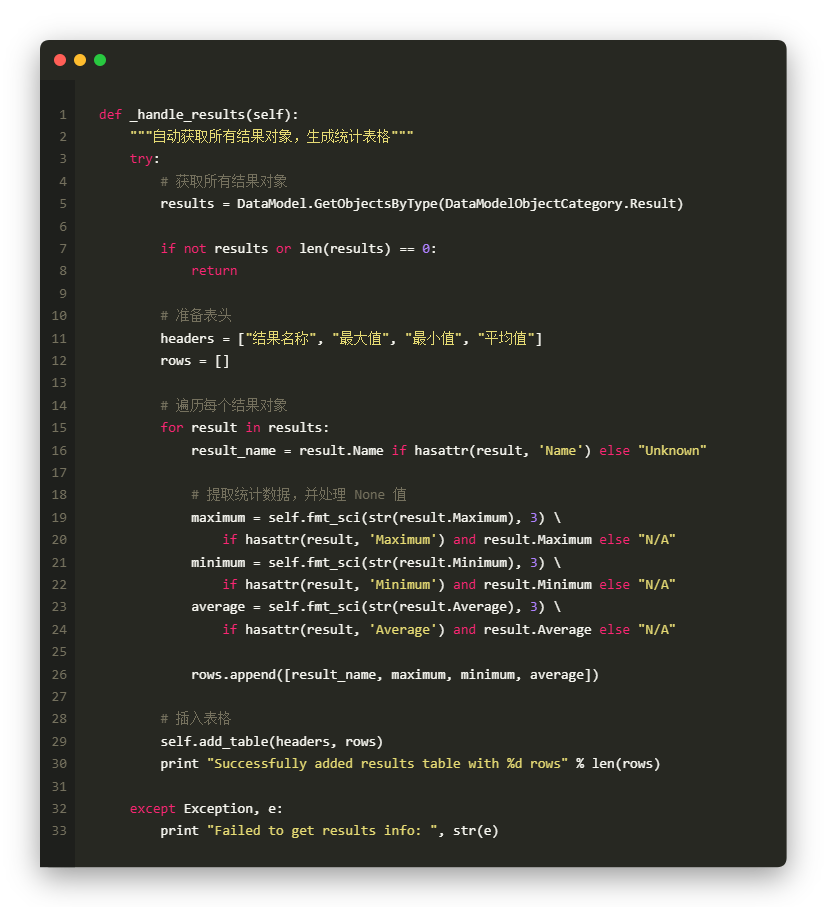

看关键代码：

核心逻辑拆解：

DataModel.GetObjectsByType(DataModelObjectCategory.Result)：一次性获取所有结果对象（温度、应力、位移等都包括）

result.Maximum / result.Minimum / result.Average：直接访问统计值

容错处理：用 hasattr() 和 if ... else 防止某些属性不存在导致报错

数据格式化：调用 fmt_sci()转换为科学计数法，避免数字过长

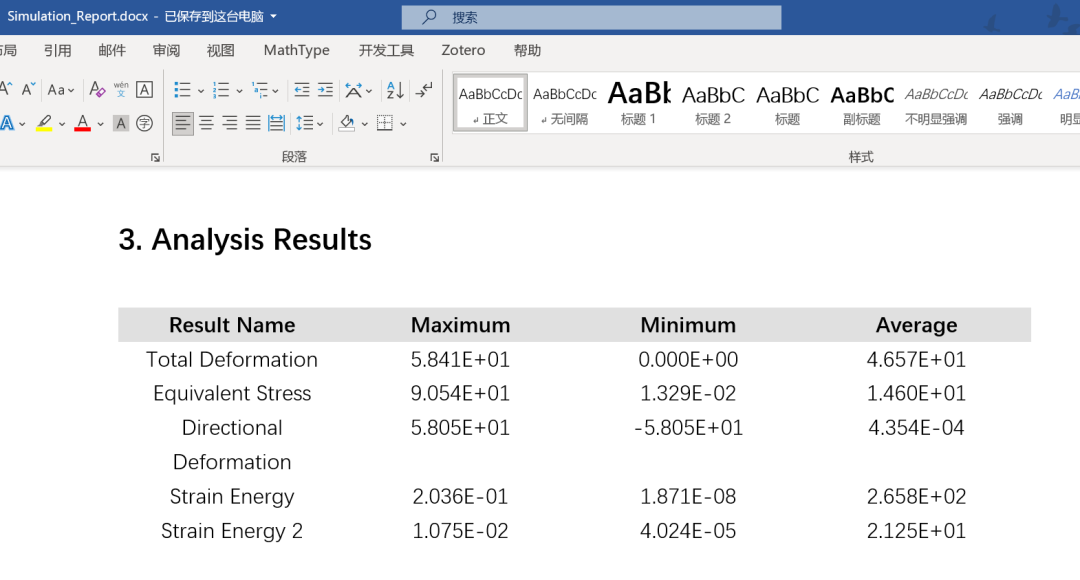

执行效果：

报告中生成一个结果统计表，包含所有分析结果的 Max/Min/Average，一目了然。

⚠️关键注意事项：

• 不同的结果类型可能有不同的属性，某些结果可能没有 Average 属性，所以要用hasattr()判断

• 科学计数法显示是为了避免"999999999"这样的长数字影响表格美观

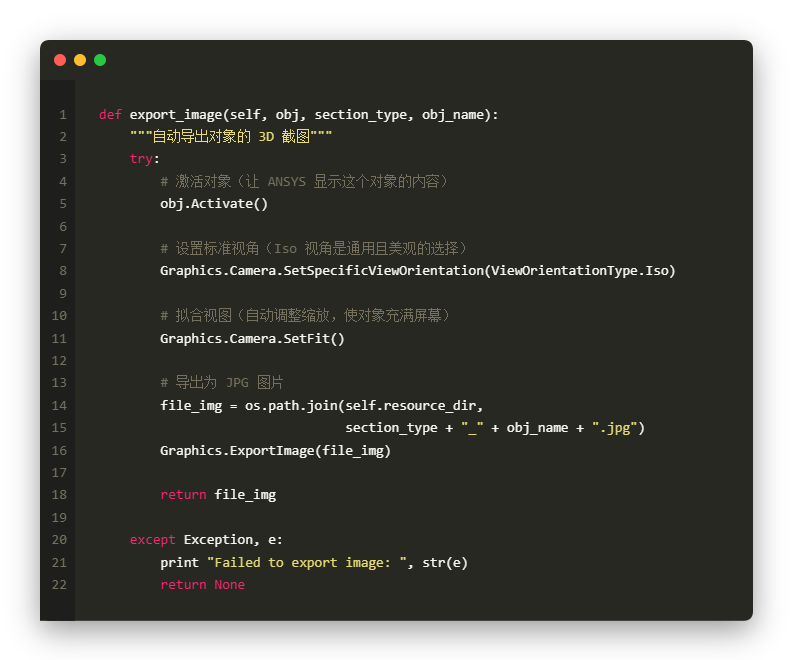

5.自动导出截图并插入报告（核心方法 4）

痛点：仿真完成后要逐个截图（几何体的 3D 模型、网格、应力云图等），然后手动插入 Word，调整大小…

解决方案：用export_image()一键导出所有截图，用add_image()自动插入报告。

来看关键代码：

核心逻辑拆解：

obj.Activate()：激活对象，让 ANSYS 显示该对象的内容

SetSpecificViewOrientation(ViewOrientationType.Iso)：设置 Iso（等距）视角

其中，为什么用 Iso 视角呢？因为它是立体视图中最通用、最美观的选择，不管什么模型都能清晰展示

Camera.SetFit()：自动拟合视图，使对象恰好充满屏幕

Graphics.ExportImage(file_img)：导出为图片文件

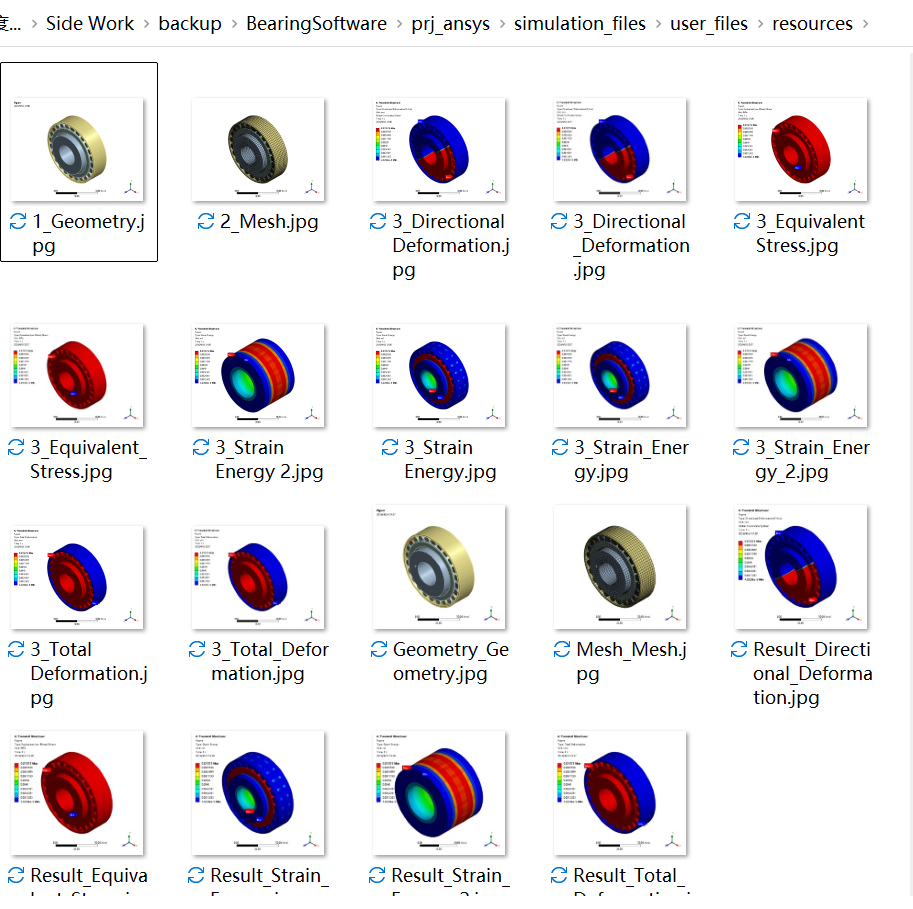

文件路径自动管理：图片自动保存到 resourcedir（通常是 userfiles/resources）

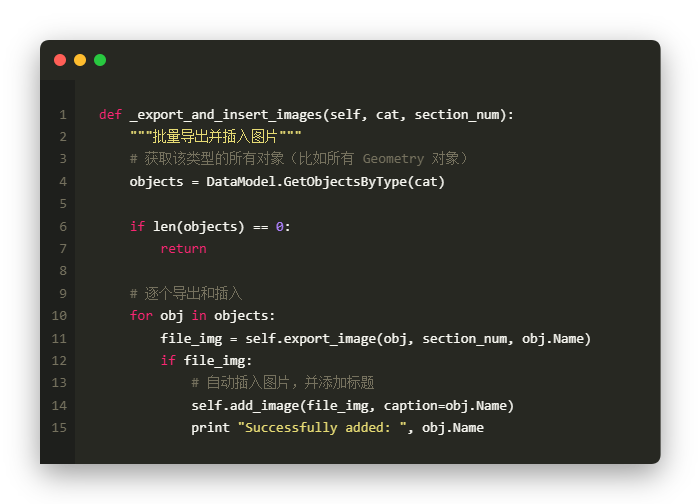

然后调用 add_image()

插入报告：

执行效果：报告中自动插入几何体、网格、结果的 3D 截图，每张图片都有标题和适当的缩放。

⚠️关键细节：

•视角选择：Iso 视角（立体视角）通常是最佳选择，如果需要其他视角可以修改ViewOrientationType

•图片缩放：代码中有image_scale参数（默认 70%），可以根据需要调整

•自动命名：图片文件名自动以对象名称命名，便于管理

04

完整调用示例

前面讲了各个部分的核心逻辑，现在看看怎么把它们串联在一起。

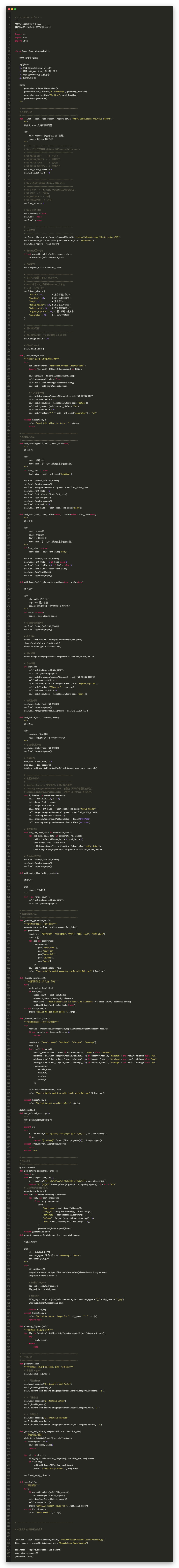

完整的调用代码其实非常简洁：



创建 ReportGenerator 对象（初始化 Word 文档）

调用 generate() 方法（自动生成报告的 3 大部分：几何、网格、结果）

调用 save() 方法（保存为 .docx 文件并关闭 Word）

耗时：通常 20-40 秒（取决于模型复杂度和截图数量）

05

运行效果演示

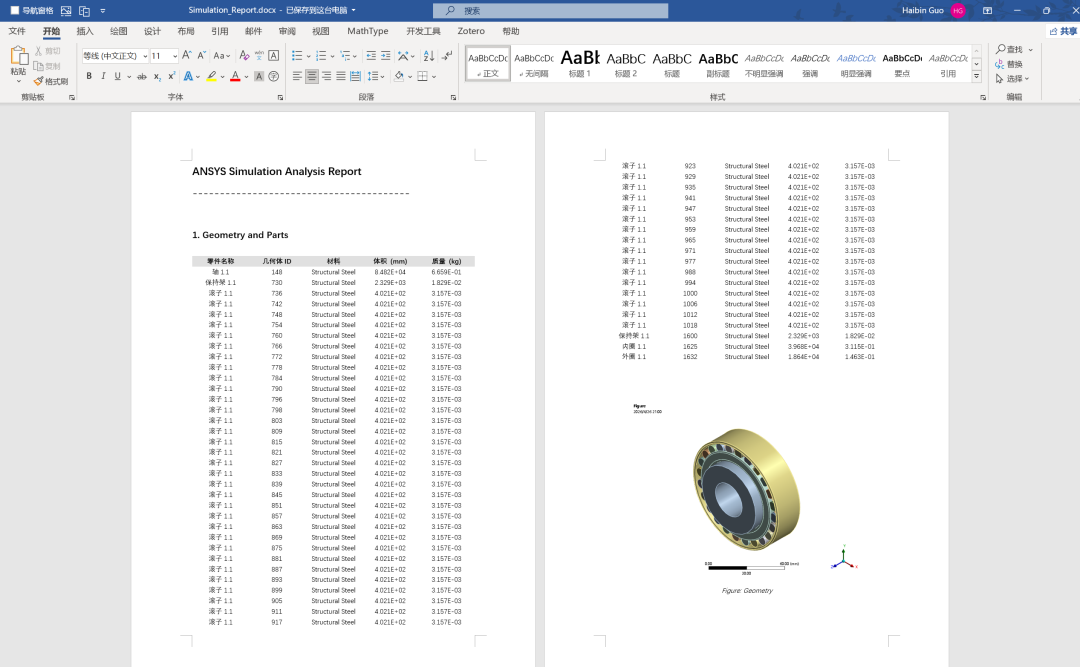

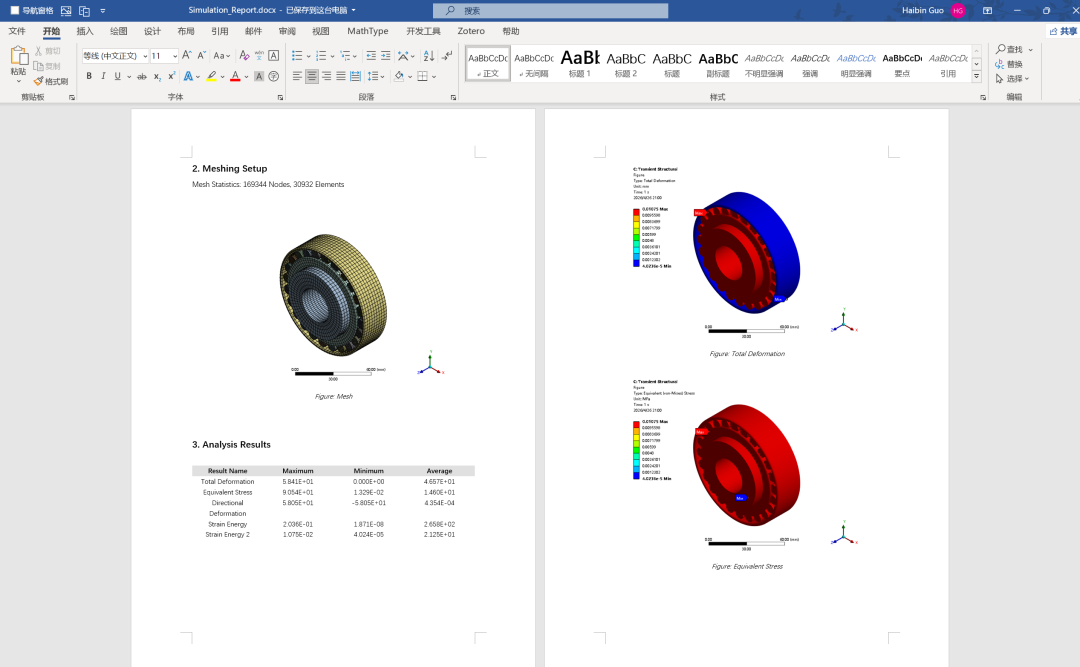

来看最终生成的报告长什么样。

核心要点：

• 表格自动生成，格式统一（表头加粗、居中、灰色背景）

• 图片自动插入，大小适配、居中显示、带标题说明

• 文本排版清晰，层级分明（标题 + 内容 + 空行）

•最关键的：所有数据都是从 ANSYS 自动提取，无需手动粘贴

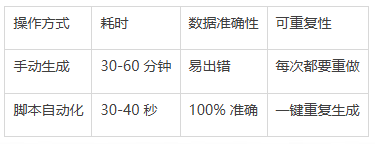

时间对比：

06

总结与拓展：二次开发的价值不止于此

对于日常仿真工作而言，这套方案不仅大幅节省数十分钟的重复劳动，规避人工录入带来的数据误差，还能统一团队报告格式、提升交付专业性。后续我们还可以在此基础上，拓展载荷工况、约束条件、求解设置、结论批注等更多模块，不断完善报告模板，打造全链路仿真自动化工具链，让 ANSYS 仿真工作更高效、更标准化。

这就是ANSYS二次开发的魅力： 用低成本的Python代码，解决高价值的工程问题 。如果大家有这方面的需求，欢迎直接访问仿真秀官网或APP搜索【小郭老师】，我们可以做进一步的沟通讨论~，以下是我的ANSYS二次开发视频教程，欢迎读者朋友扫码试看。



限时特价（限10名）

秒杀：1399 元（售价：1699元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【适配JD好课】Workbench & Mechanical二次开发程序与Python应用入门进阶_ACT-仿真秀视频课程

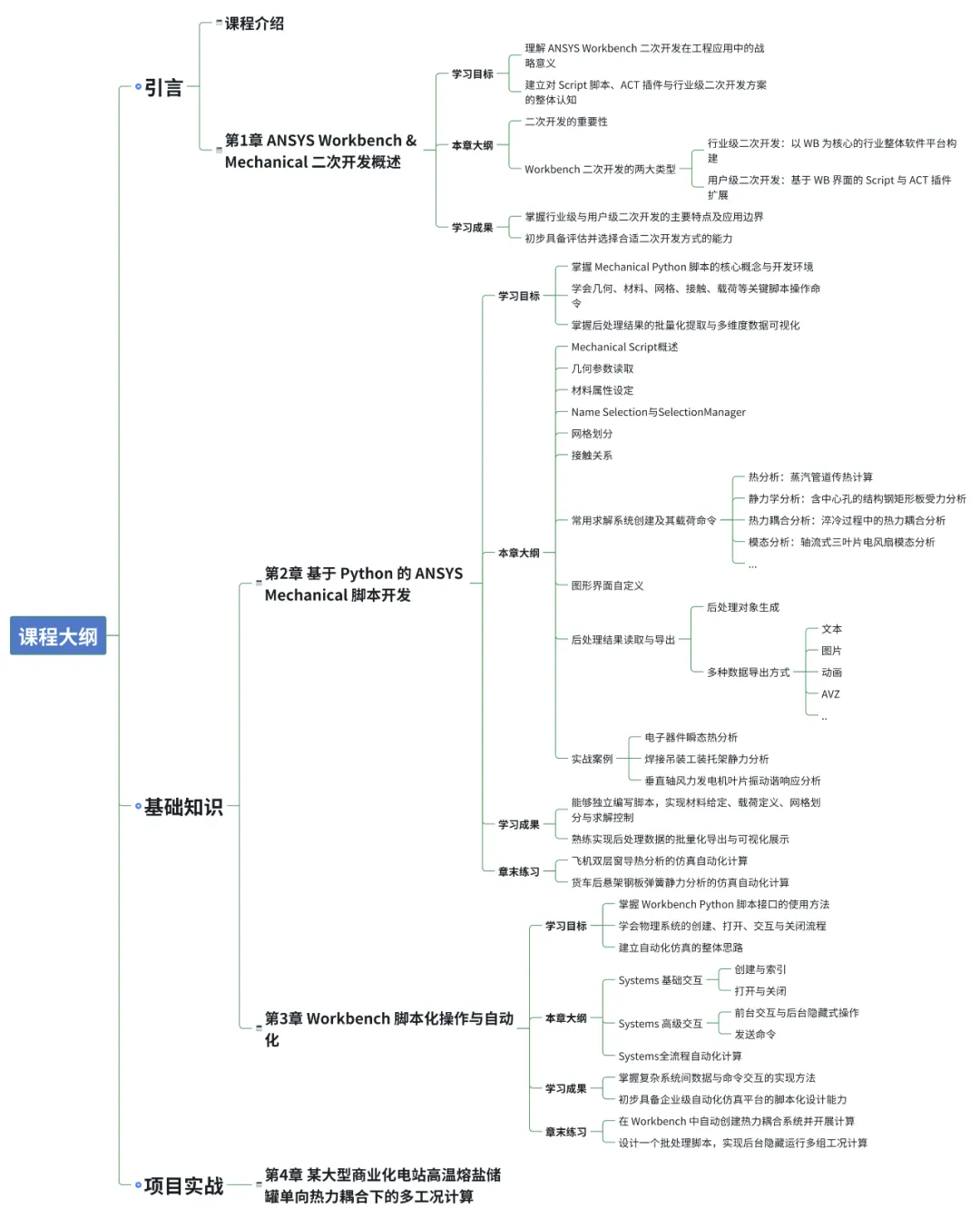

以下是课程大纲及主要内容：
