武汉凡谷 vs 大富科技:基站射频龙头生死局,两种破局路径谁更胜一筹?

5月前浏览617
 大家好,这里是射频学堂。
在基站射频器件领域,武汉凡谷与大富科技,绝对是行业内公认的两大标杆,硬生生撑起了国产射频器件的半壁江山。前者深耕射频领域30余年,妥妥的基站射频老牌龙头,技术底蕴没得说;后者则以精密制造为根基,慢慢走出了“通信+消费电子”双轮驱动的平台化路子,灵活性拉满。
五一前夕,这两家企业同步发布了2025年财报,业绩表现都没达到预期——这背后的原因,行业内人都懂,5G建设慢慢趋向饱和,6G商用还在预研阶段,整个行业的增长都进入了瓶颈期。财报里的那些财务数据,咱就不深扒了,毕竟咱射频人,不懂那些弯弯绕绕,重点看咱们熟悉的研发布局就够了。值得关注的是,从两家公司2025年年报的研发项目矩阵里,我们能一眼看出截然不同的发展战略:一家死死守住通信射频赛道,垂直深耕、往太空延伸;另一家则以精密制造能力为抓手,横向拓展、多业务开花。今天,射频学堂就从咱们射频人的专业视角,深度拆解这两份研发“施工图”,带大家读懂国产射频龙头的两种成长逻辑,看清行业未来的破局方向。

5G基站射频:基本盘的“守擂战”,技术路线分野初显

基站射频器件,是两家公司的共同基本盘,也是双方掰手腕的核心战场。2025年,面对5G建设饱和的行业现状,两家企业都在5G/5.5G领域持续发力,但技术路线和布局侧重点,已经出现了明显分化,每一步都精准贴合自身的核心优势。

1. 武汉凡谷:全链路领跑,从器件到系统级方案的升级

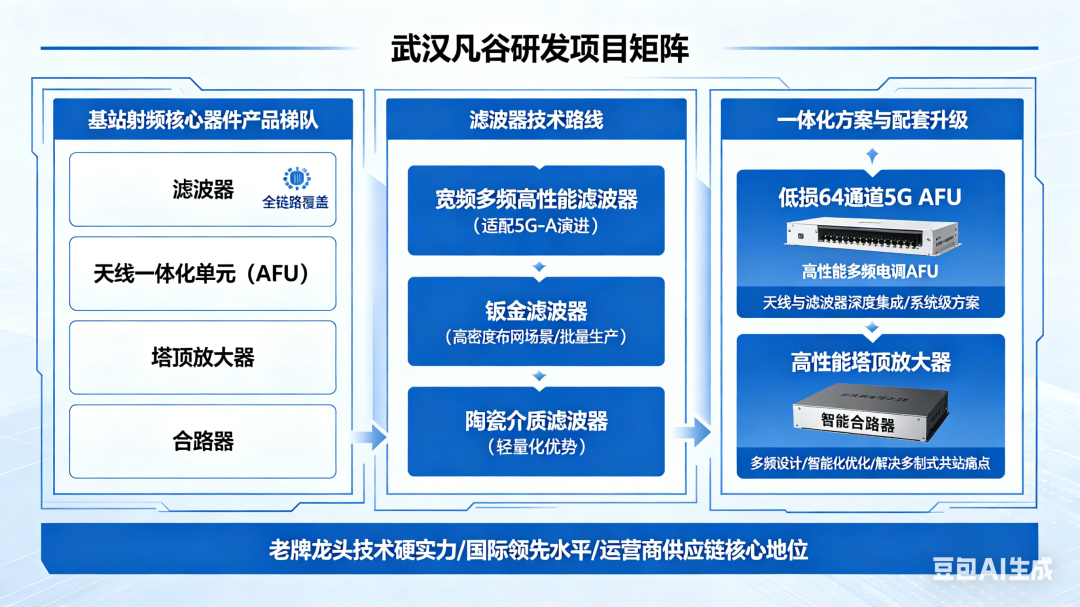

武汉凡谷的研发项目矩阵,从头到尾都围绕“基站射频核心器件”展开,搭建了完整的产品梯队,从滤波器、天线一体化单元(AFU),到塔顶放大器、合路器,全链路都覆盖到了,而且多个项目已经达到国际领先水平,老牌龙头的技术硬实力,一眼就能看出来。

滤波器赛道多点突破:同时推进宽频多频高性能滤波器、钣金滤波器、陶瓷介质滤波器三大技术路线,精准匹配不同应用场景——宽频多频方案适配5G-A演进需求,钣金滤波器聚焦高密度布网场景,陶瓷介质滤波器则主打轻量化优势,其中钣金滤波器已经实现批量生产,妥妥的当前业绩核心支撑。
一体化方案持续领跑:重点推进低损64通道5G AFU、高性能多频电调AFU项目,核心就是把天线和滤波器深度集成,推动产品从“单一部件”升级到“系统级方案”,精准瞄准下一代网络建设的核心硬件需求,提前抢占技术制高点。
配套器件全面升级:高性能塔顶放大器、智能合路器等配套产品持续迭代,通过多频设计、智能化优化,实实在在解决了多制式共站、链路平衡等行业痛点,进一步巩固了在运营商供应链中的核心地位,把基本盘守得稳稳的。

2. 大富科技:聚焦基础器件,5.5G技术接力布局

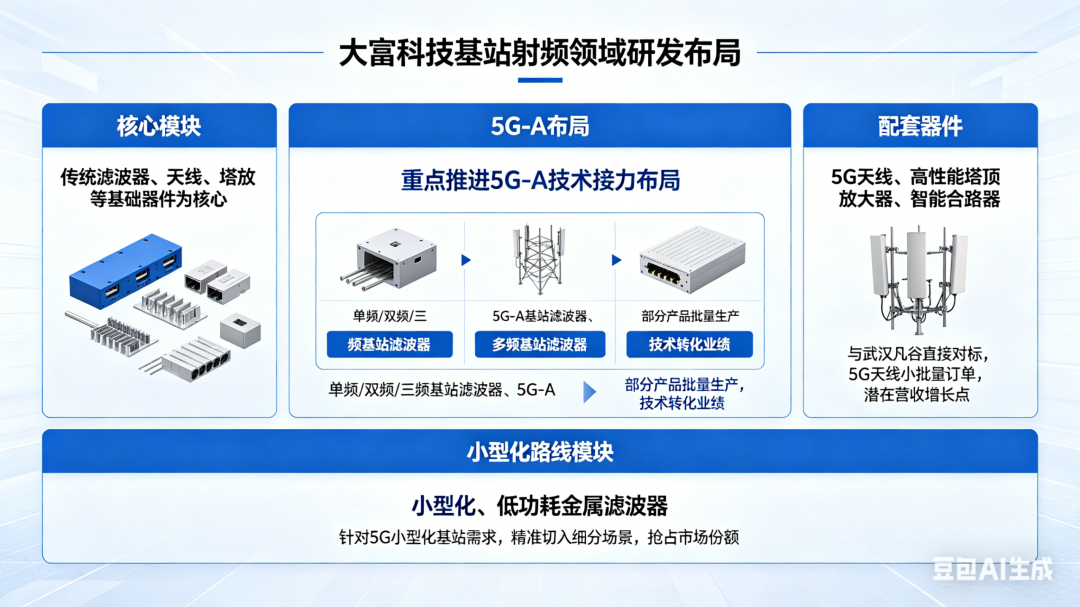

大富科技在基站射频领域的研发,还是以传统滤波器、天线、塔放等基础器件为核心,重点推进5G-A技术的接力布局,同时在小型化、低功耗方向持续优化,紧跟市场轻量化、集成化的发展趋势。

滤波器产品矩阵完善:布局了单频/双频/三频基站滤波器、5G-A基站滤波器、多频基站滤波器等项目,从基础广覆盖到5G-A演进的全场景需求,都能覆盖到,部分产品已经进入批量生产阶段,实现了技术向业绩的转化。
配套器件稳步跟进:5G天线、高性能塔顶放大器、智能合路器等项目,和武汉凡谷形成直接对标,其中5G天线已经拿到了小批量订单,成为潜在的营收增长点,持续完善基站射频器件的产品生态。
差异化布局小型化路线:针对5G小型化基站的市场需求,专门立项研发小型化、低功耗金属滤波器,精准切入细分场景,靠着差异化优势抢占市场份额,也弥补了在系统级方案上的布局短板。

对比项

武汉凡谷

大富科技

核心产品

滤波器、AFU、塔放、合路器全链路覆盖

滤波器、天线、塔放、合路器等基础器件

技术路线

多技术路线并行(陶瓷/钣金/宽频),向系统级方案升级

以传统滤波器为主,聚焦5G-A与小型化

进展节奏

多个项目已批量生产,部分前沿产品进入样机阶段

多数项目处于样机/小批量阶段,部分实现量产

目标定位

多个核心项目瞄准国际领先水平

以国内领先为主要目标

前沿布局:凡谷向“空”,大富向“外”,成长曲线截然不同

除了5G这个基本盘,两家公司的前沿研发方向,已经出现了根本性分化——这种分化,不仅决定了各自未来的成长空间,也折射出国产射频企业在行业瓶颈期的两种破局思路。

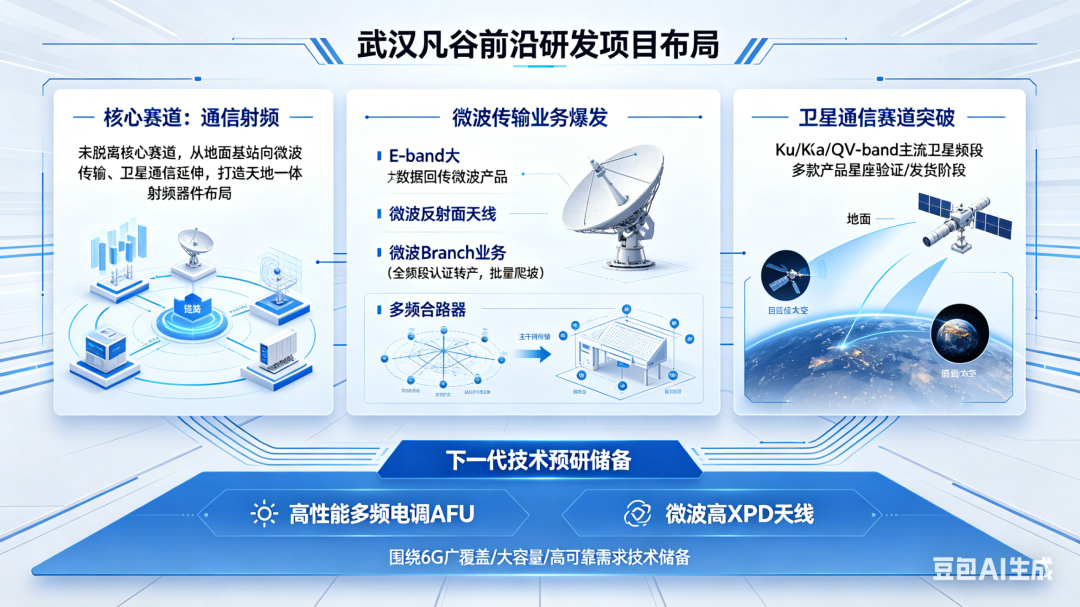

1. 武汉凡谷:从地面到太空,射频主业的“纵向延伸”

武汉凡谷的所有前沿研发项目,都没脱离“通信射频”这个核心赛道,没有盲目跨界,而是从地面基站向微波传输、卫星通信领域延伸,打造“天地一体”的射频器件布局,深挖主业的增长潜力。

微波传输业务全面爆发:布局了E-band大数据回传微波产品、微波反射面天线、微波Branch业务、多频合路器等项目,从回传链路到主干网传输的全场景,都覆盖到了,其中Branch业务已经实现全频段认证转产,进入批量爬坡阶段,成为高端微波市场的重要增量,有效弥补了基站业务的增长乏力。
卫星通信赛道多点突破:微波卫通业务项目,覆盖了Ku、K、Ka、Q、V-band等多个主流卫星频段,多款产品已经进入星座验证和发货阶段,成功实现了从地面通信到太空通信的跨越,稳稳抓住了卫星互联网发展的战略机遇。
下一代技术预研储备:持续推进高性能多频电调AFU、微波高XPD天线等项目,围绕未来网络广覆盖、大容量、高可靠的核心需求,提前做技术储备,为6G预研打下基础,始终保持技术领先优势。

2. 大富科技:从通信到多元,精密制造的“横向复 制”

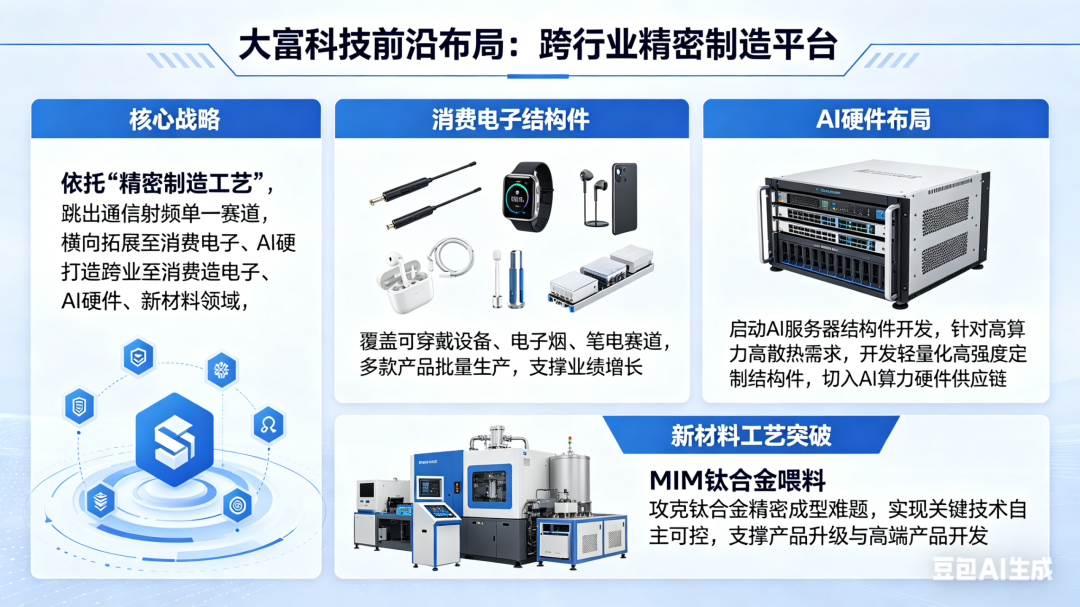

大富科技的前沿布局,核心就是依托自身的“精密制造工艺”,跳出通信射频这单一赛道,向消费电子、AI硬件、新材料等领域横向拓展,打造跨行业的精密制造平台,缓解行业周期性波动带来的影响。

消费电子结构件全面开花:布局了钛合金耳机杆、智能手表电池外壳、VR眼镜精密结构铝件、电子烟五金外壳等项目,覆盖了可穿戴设备、电子烟、笔电等多个消费电子赛道,多款产品已经实现批量生产,成为业绩增长的重要支撑。
AI硬件赛道抢先布局:启动了AI服务器结构件开发项目,针对高算力、高散热的行业需求,开发轻量化、高强度的定制结构件,成功切入AI算力硬件供应链,牢牢把握AI行业高增长的市场机遇。
新材料工艺实现突破:推进MIM钛合金喂料制备、石墨炉低成本烧结等项目,攻克了钛合金精密成型的行业难题,实现了关键技术自主可控,不仅能支撑自身产品升级,也为后续高端产品开发打下了坚实基础。

对比项

武汉凡谷

大富科技

前沿方向

微波传输、卫星通信、下一代射频技术

消费电子结构件、AI服务器硬件、MIM新材料

业务属性

通信射频主业的延伸,仍属强周期行业

跨行业多元化布局,平滑通信行业周期性波动

核心优势复用

射频器件设计与量产能力

精密冲压、拉伸、MIM等通用制造工艺

进展节奏

卫星通信、微波业务部分产品已批量生产

消费电子、新材料项目部分已量产,AI项目处于样机阶段

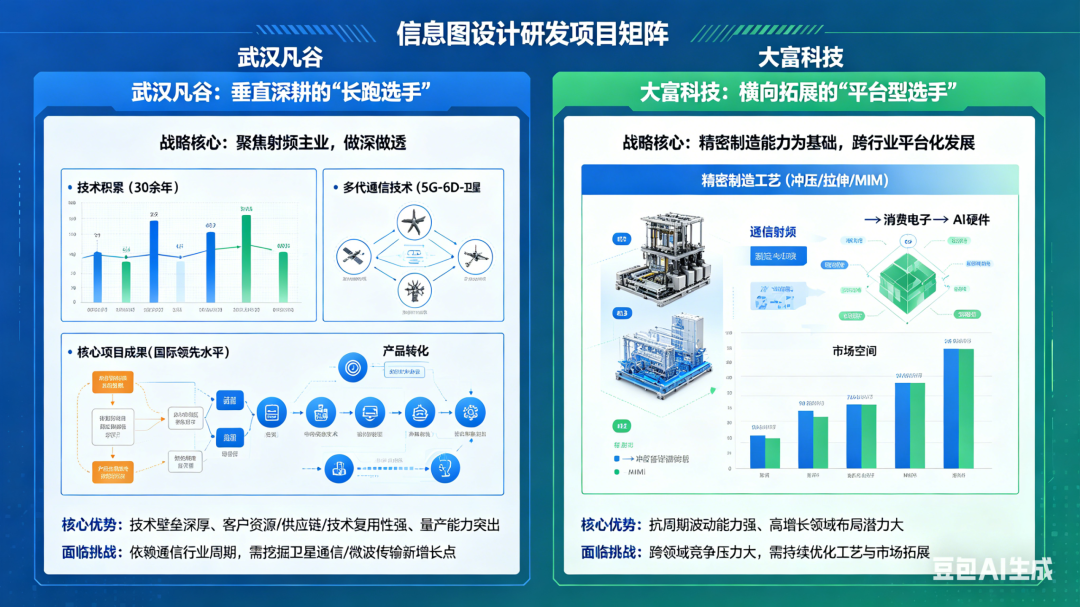

底层逻辑:两种战略,两种未来

透过这两份研发项目矩阵,我们能清晰看到两家公司截然不同的战略底层逻辑——这也是当前射频行业面临增长瓶颈时,两种典型的破局路径,没有绝对的好坏,只是基于自身优势和行业趋势,做出的不同判断。

1. 武汉凡谷:垂直深耕,做射频赛道的“长跑选手”

武汉凡谷的战略核心,就是聚焦射频主业、做深做透,依托自身30余年的技术积累,在单一赛道构筑深厚的技术壁垒,实现长期可持续发展。
核心优势:30余年的射频技术积累,形成了难以逾越的行业壁垒,从5G到6G、从地面到卫星,技术路径始终和通信行业强绑定,客户资源、供应链体系、技术能力,都能无缝复用;多个核心项目瞄准国际领先水平,量产能力突出,研发成果能快速转化为业绩增量,稳稳巩固龙头地位。
面临挑战:业务高度依赖通信行业周期,受基站建设节奏、运营商资本开支影响很大;必须持续在射频赛道内挖掘新的增长点,比如卫星通信、微波传输,才能对冲行业饱和带来的增长压力。

2. 大富科技:横向拓展,做精密制造的“平台型选手”

大富科技的战略核心,是以精密制造能力为基础,打造跨行业的制造平台,通过能力复 制实现多元化发展,降低对单一行业的依赖。
核心优势:以通信射频领域积累的精密制造能力为根基,把冲压、拉伸、MIM等通用工艺,复 制到消费电子、AI硬件等多个高增长领域,有效缓解了通信行业的周期性波动,抗风险能力更强;多元化布局打开了更广阔的市场空间,尤其是AI服务器、消费电子赛道,都处于行业高增长阶段,增长潜力巨大。
面临挑战:跨领域竞争压力不小,消费电子、AI硬件行业的竞争格局、客户需求、质量标准和成本压力,和通信行业完全不同;需要持续投入资源优化工艺、拓展市场,才能在新赛道站稳脚跟。

结语:没有对错,只有适合自己的路

从2025年的研发项目矩阵来看,武汉凡谷与大富科技的战略选择,没有优劣之分,本质上都是基于自身核心优势和行业发展趋势,做出的最适合自己的判断,也为国产射频企业提供了两种可借鉴的破局思路。
武汉凡谷选择了“难而正确”的垂直深耕之路,死死守住射频主业,不断突破边界,从地面基站到卫星通信,用技术壁垒构筑长期护城河,专注做射频赛道的“长跑选手”;大富科技则选择了“平台化”的横向拓展之路,以精密制造能力为抓手,在多个高增长赛道开花结果,实现了从“单一通信厂商”到“精密制造平台”的转型,做跨行业的“平台型选手”。
对于咱们射频行业从业者来说,这两种路径都有很强的借鉴意义:无论是在单一赛道做到极致,用技术优势构筑壁垒;还是以核心能力为基础跨界拓展,缓解行业周期影响,关键都在于找到适合自己的发展节奏,持续保持技术创新和市场竞争力。毕竟射频这个行业,还是那句老话,无线通信还在,射频就在——从5G到6G,从地面到太空,从通信到多元场景,无线通信的需求从未消失,射频技术的价值就永远存在。

未来,随着卫星通信、AI算力、消费电子等赛道的持续发展,两家公司的战略成效也会逐步显现。国产射频企业如何在行业瓶颈期突破增长,武汉凡谷与大富科技的布局,值得我们持续关注。
这里是射频学堂,后续我们会持续跟踪射频行业龙头动态,拆解核心技术与行业趋势,敬请关注。
注释:文章信息参考自武汉凡谷2025年财报,大富科技2025年财报,部分图示采用AI生成,以方便同学们更好的阅读。
