ABAQUS梯度晶体FGM二维模型

3月前浏览1168

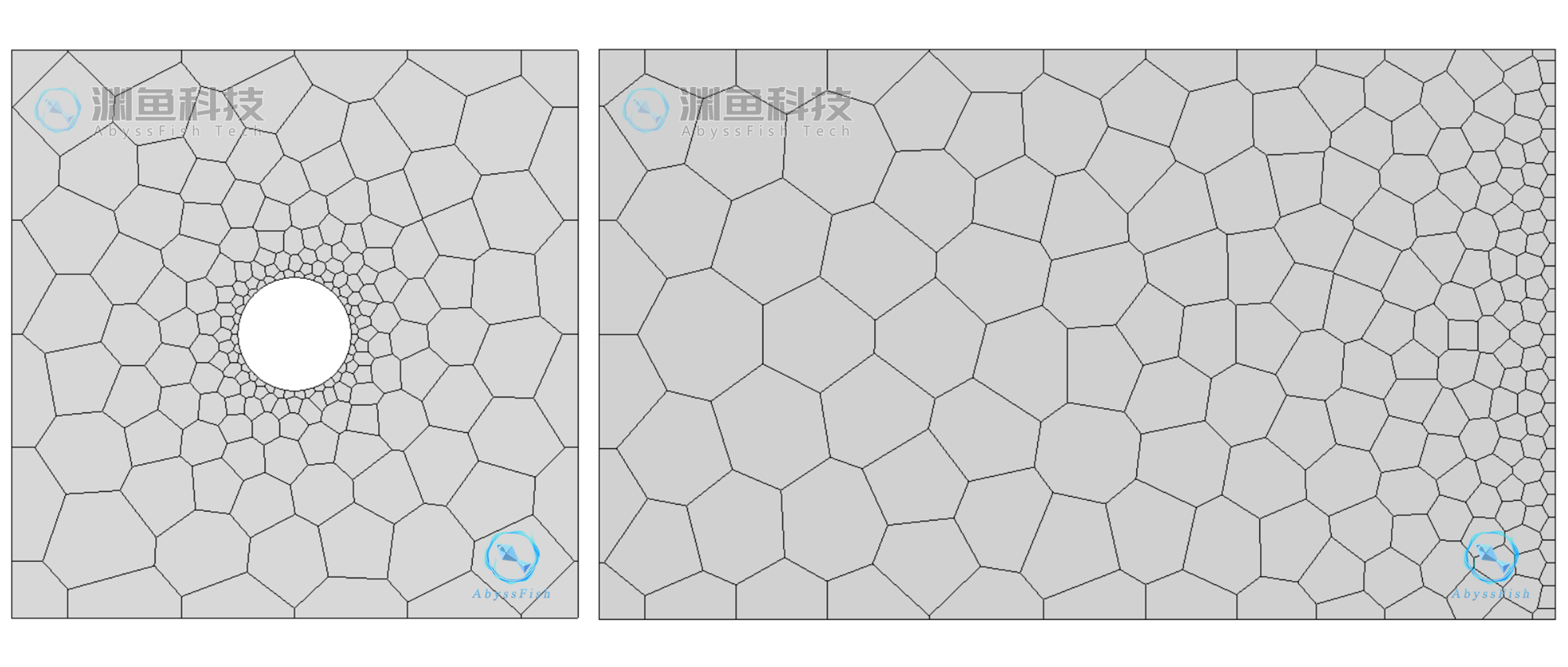

本案例介绍在Abaqus CAE内建立呈现不同梯度分布模式的二维Voronoi晶粒结构模型。

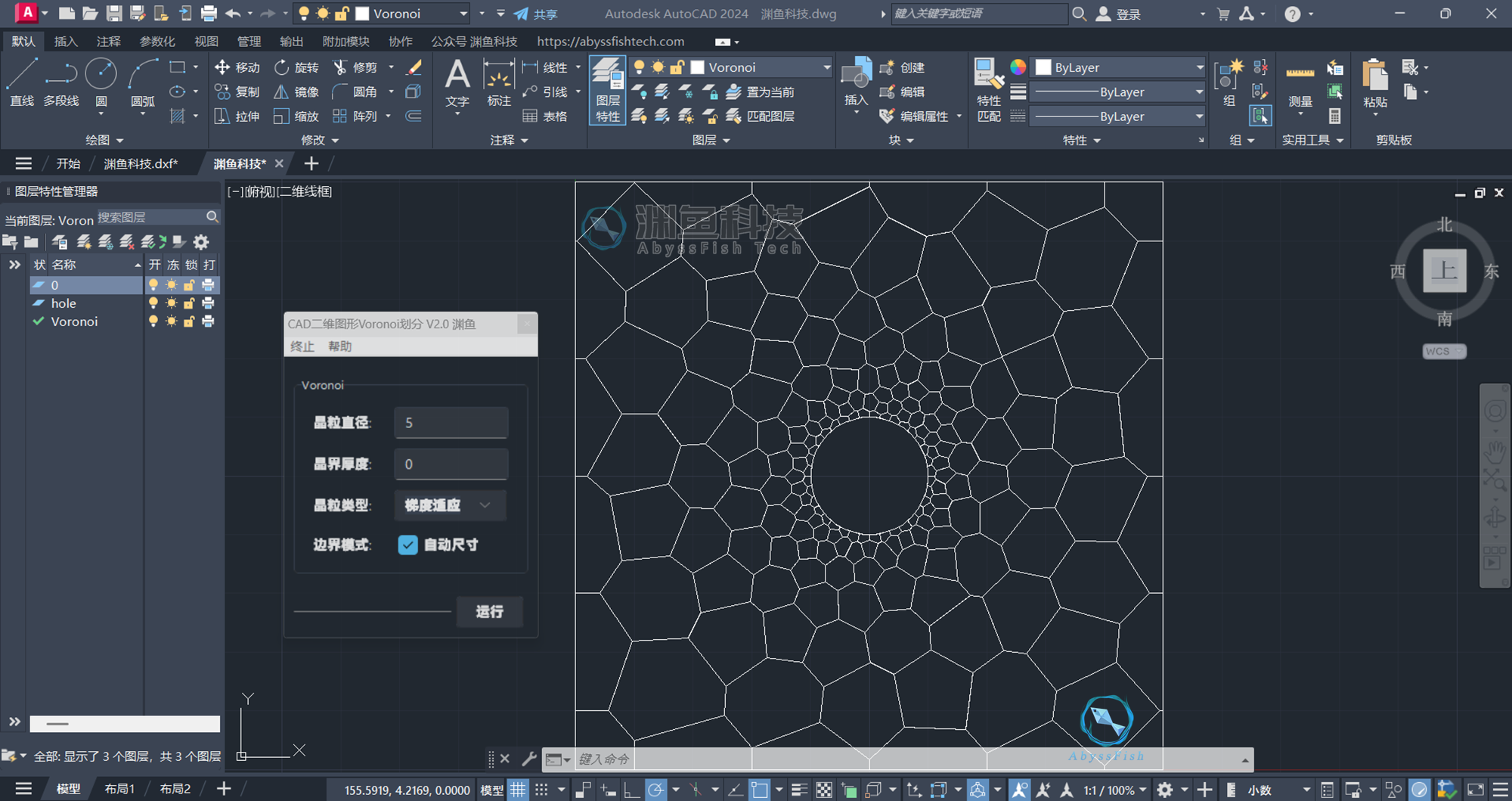

模型轮廓草图预先在AutoCAD内建立，在“0”图层上建立正方形，在“hole”图层建立内部的孔，这里的孔采用的是正多边形，以确保能以多边形的边长生成对应的梯度晶粒。图形建立完成后，采用CAD二维图形Voronoi划分 V2.0插件进行梯度晶粒的生成，晶粒直径参数设置为最大的晶粒尺寸，晶粒类型选取梯度适应，边界模式勾选自动尺寸。

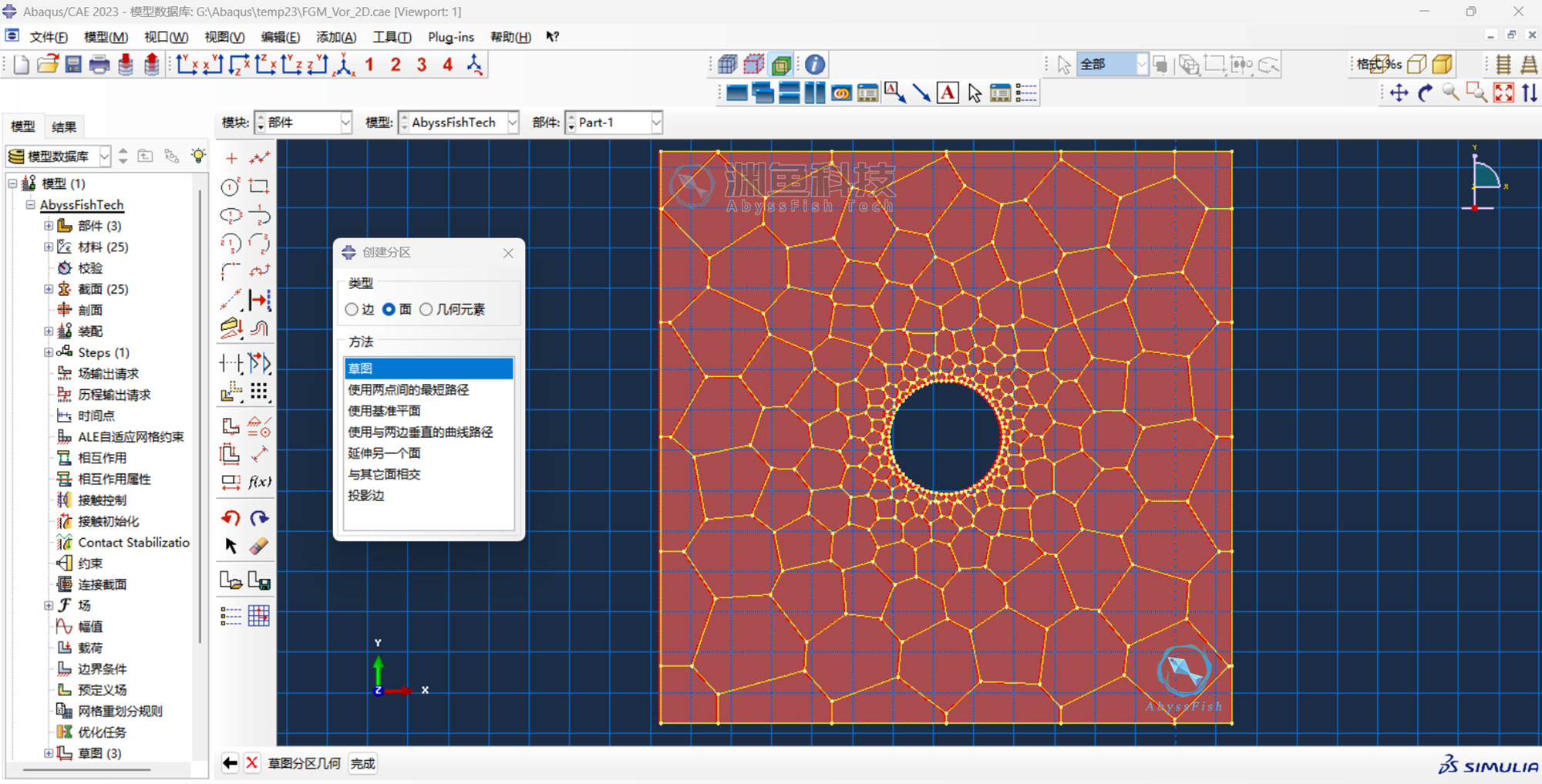

在Abaqus内建立对应尺寸的二维部件，部件内部的孔可以建立为圆形。将CAD内生成的梯度晶粒以dxf草图的形式导入Abaqus，并用其对建立的部件进行分区。

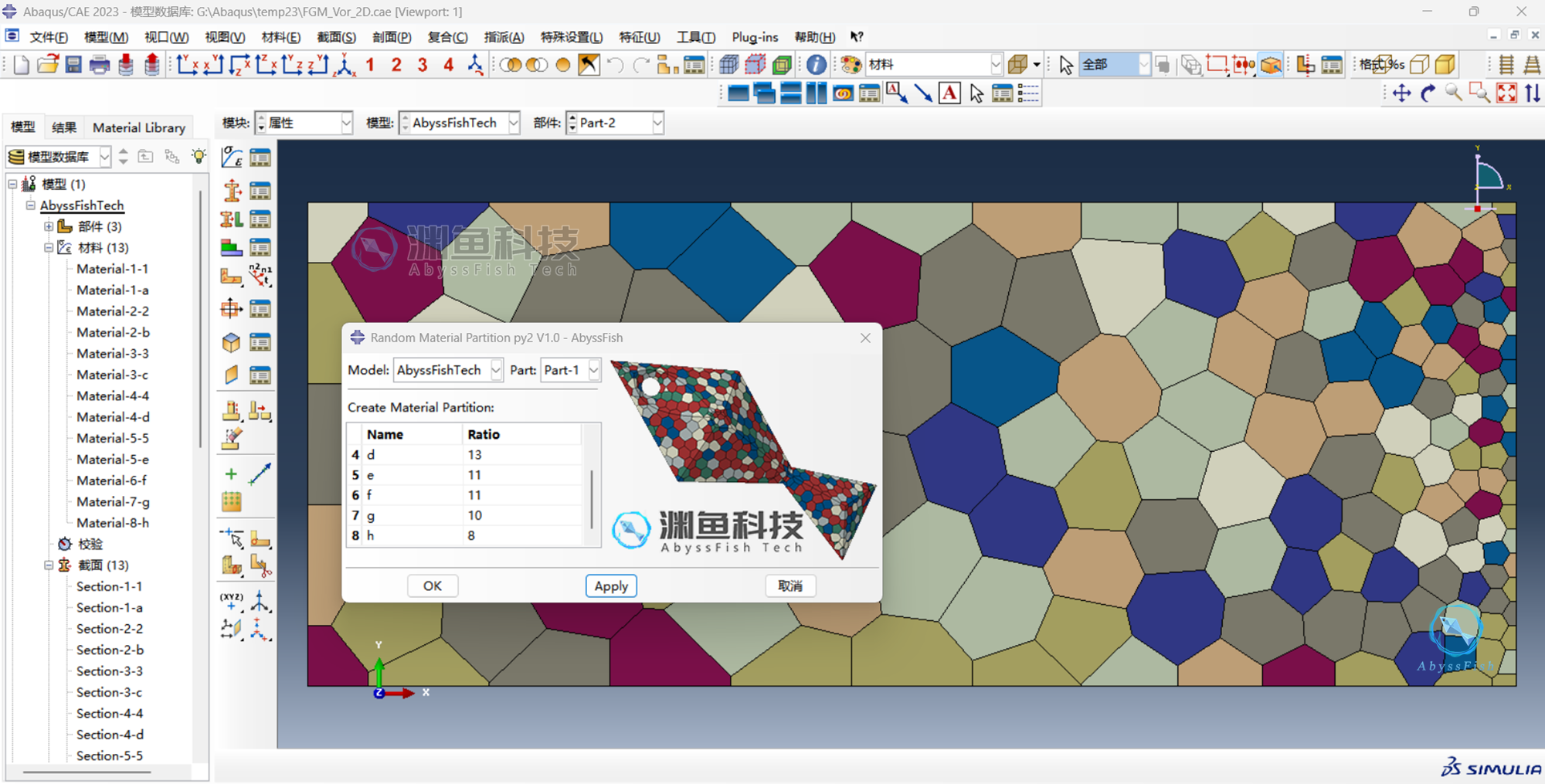

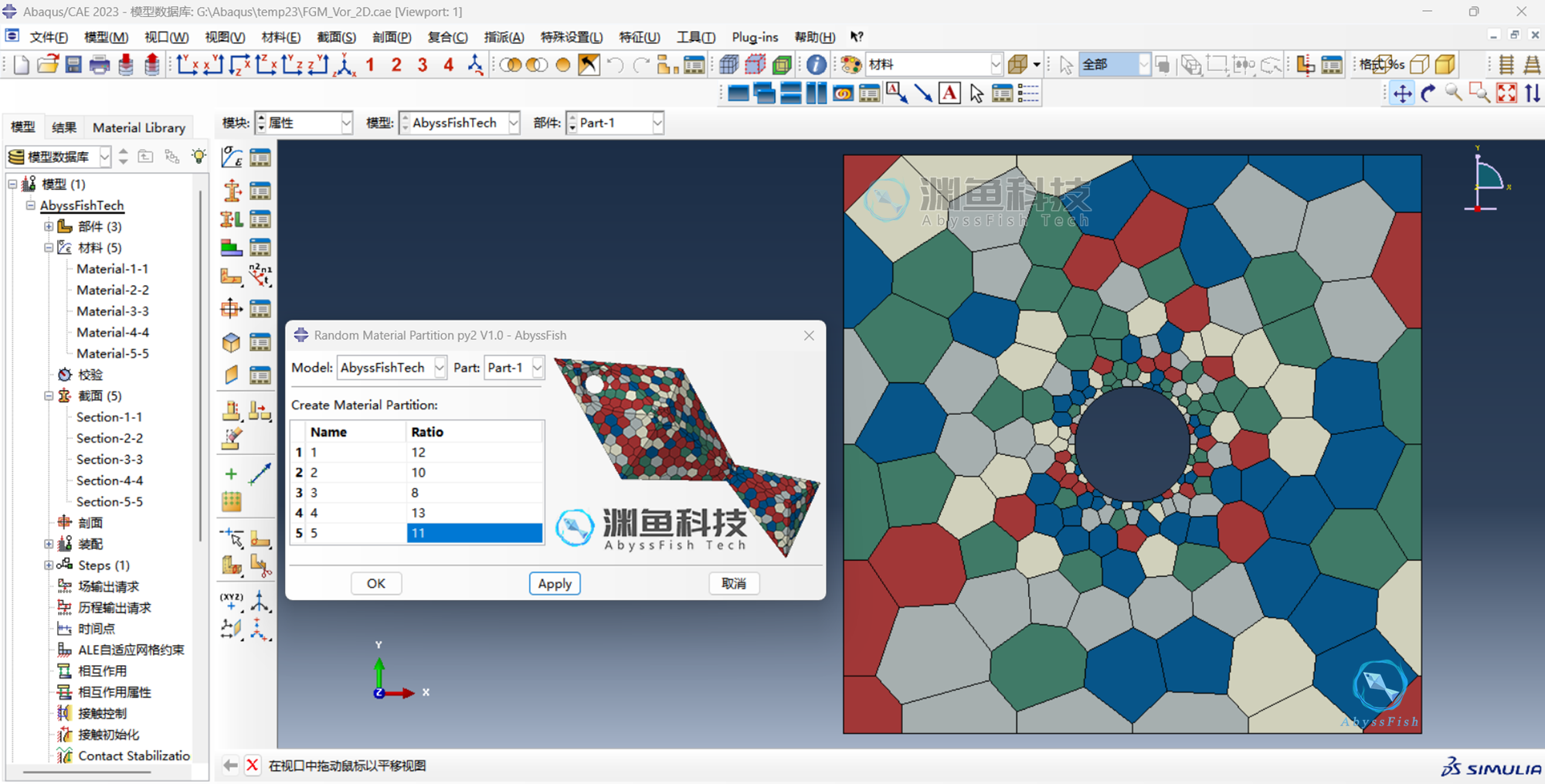

分区完成后也可采用Random Material Partition插件对不同区域随机设置材料及比例。


沿直线分布的FGM梯度晶体模型只需在CAD草图建立时将边界线用多段线分段绘制即可，每段的尺寸与对应位置的晶粒尺寸一致。

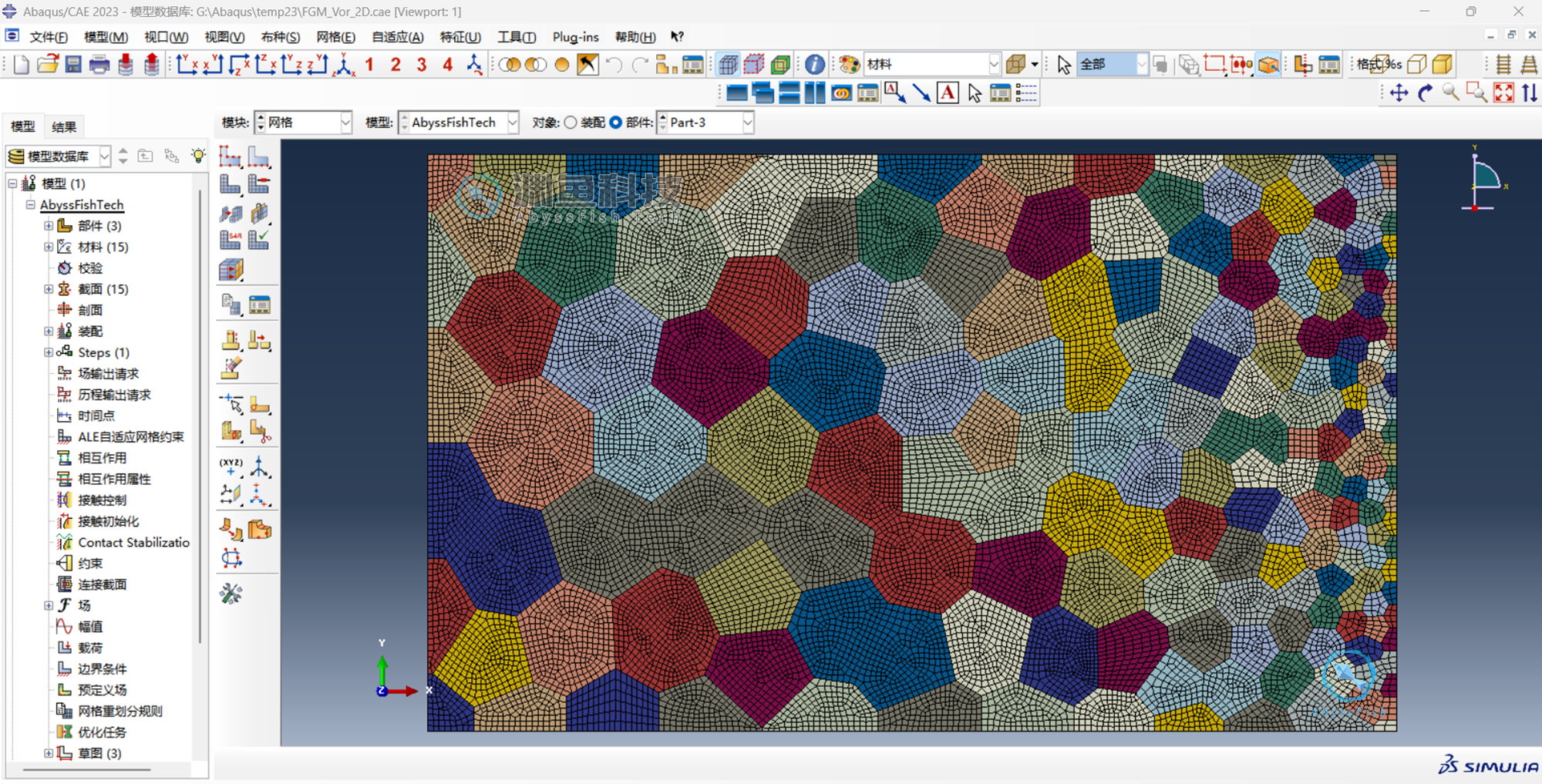

可对模型划分网格，并进行后续的梯度晶粒结构仿真模拟分析。


CAD二维图形Voronoi划分插件

插件介绍CAD二维图形Voronoi划分插件可将在AutoCAD内建立的任意形状二维多边形进行Voronoi泰森多边形区块划分。使用说明插件支持在AutoCAD内通过多段线或多边形建立的二维几何图形，仅支持一条闭合的多段线构成的边为直线的几何图形，且图形的边不能发生交叉，暂不支持圆、曲边多边形等。晶粒直径参数控制多边形的大小。晶界厚度控制多边形的间距。插件可选择是否建立均匀晶粒类型。可以进行边界模式自动尺寸的设置，当自动尺寸设置为开时，插件会基于图形边界的小边建立边界Voronoi多边形，当设置为关时，会根据设置的晶粒直径全图统一多边形尺寸。需注意在均匀晶粒模式下勾选自动尺寸，当图形存在小边时会以最小边界晶粒作为全局晶粒尺寸。若图形边界较为复杂，自动边界尺寸设置为关的情况下，过大的晶粒直径可能导致Voronoi计算失败。使用须知1、插件使用需注册，售价为单机许可价格；2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。3、售后及技术支持请联系作者。样图实例可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）https://www.fangzhenxiu.com/blueprint/14418765/
