某IV型储氢气瓶装车后批量漏气问题分析

3月前浏览374

摘要据相关新闻报道，在IV型储氢气瓶的工程应用过程中，出现了装车后批量漏气的情况。该类问题在出厂检测阶段通常未被发现，但在车辆运行一段时间后集中暴露。结合实际工程案例，对IV型气瓶可能的泄漏路径进行了划分，并重点分析了瓶口区域密封失效的形成过程。从振动、温度变化及压力循环三类载荷出发，讨论其对密封接触状态的影响。在此基础上，对设计、材料、制造及验证环节中可能导致问题放大的因素进行了梳理，并给出相应的改进建议。关键词：IV型气瓶；漏气；密封失效；蠕变；压力循环

PART 01

引言

IV型储氢气瓶采用塑料内胆与纤维全缠绕结构。与金属内胆气瓶相比，其重量明显降低，但同时引入了金属-高分子材料界面。

在部分工程项目中，气瓶在出厂气密检测合格的情况下，装车运行后出现批量漏气。这类问题具有一定共性：

初始状态正常；
运行一段时间后出现；
具有批量一致性。

从经验判断，此类问题通常不属于单点缺陷，而与结构设计及服役工况有关。

PART 02

泄漏路径划分

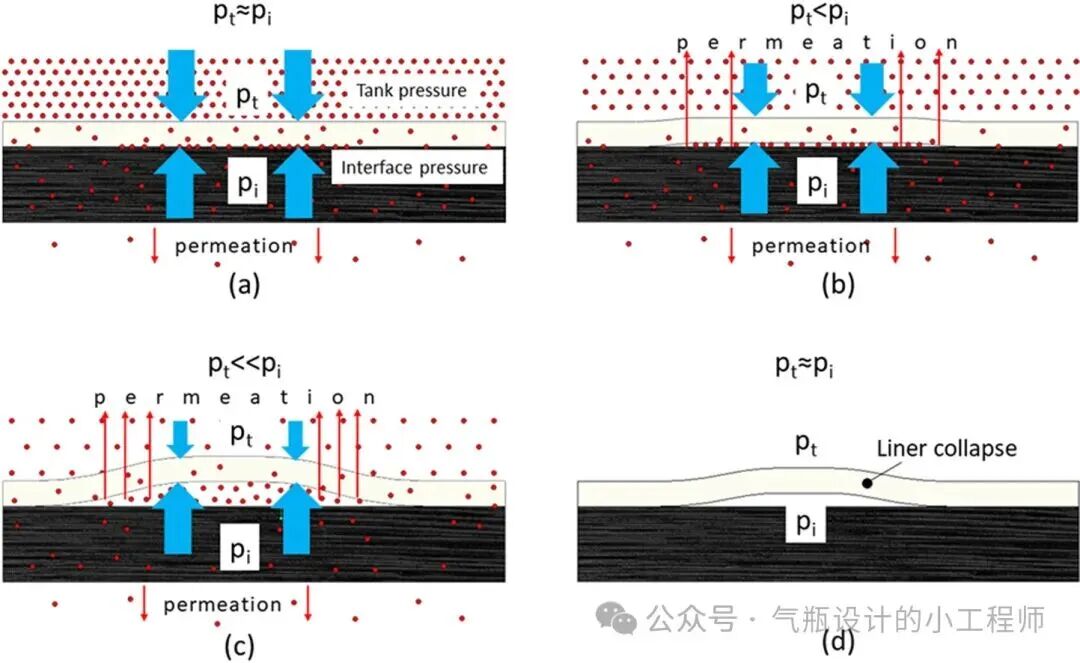

2.1 内胆渗透

气体可通过聚合物发生扩散，其过程符合扩散规律。渗透速率主要由材料类型及温度决定。该类泄漏分布均匀，变化缓慢，在多数情况下不会表现为短期内的明显泄漏。

工程经验表明，若出现批量漏气，通常不优先考虑渗透因素。

2.2 瓶口区域泄漏

瓶口区域涉及金属嵌件、塑料内胆及密封件，是结构变化最复杂的位置。常见泄漏路径包括：

内胆与金属嵌件配合界面

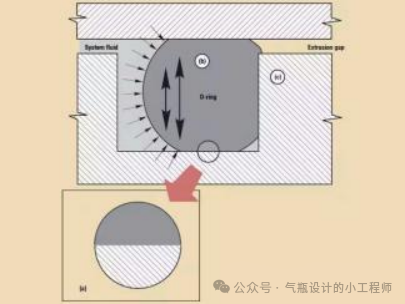

O型圈密封面
过渡区域局部缺陷

该区域也是问题最集中的位置。

2.3 结构缺陷相关泄漏

包括内胆局部缺陷或使用过程中产生的损伤，例如：

注塑缺陷（气泡、熔接线）
环境应力开裂
局部应力集中导致的微裂纹

该类问题在载荷作用下逐步发展。

PART 03

装车后工况变化

气瓶装车后，其受载状态与出厂检测存在明显差异，主要体现在以下几个方面。

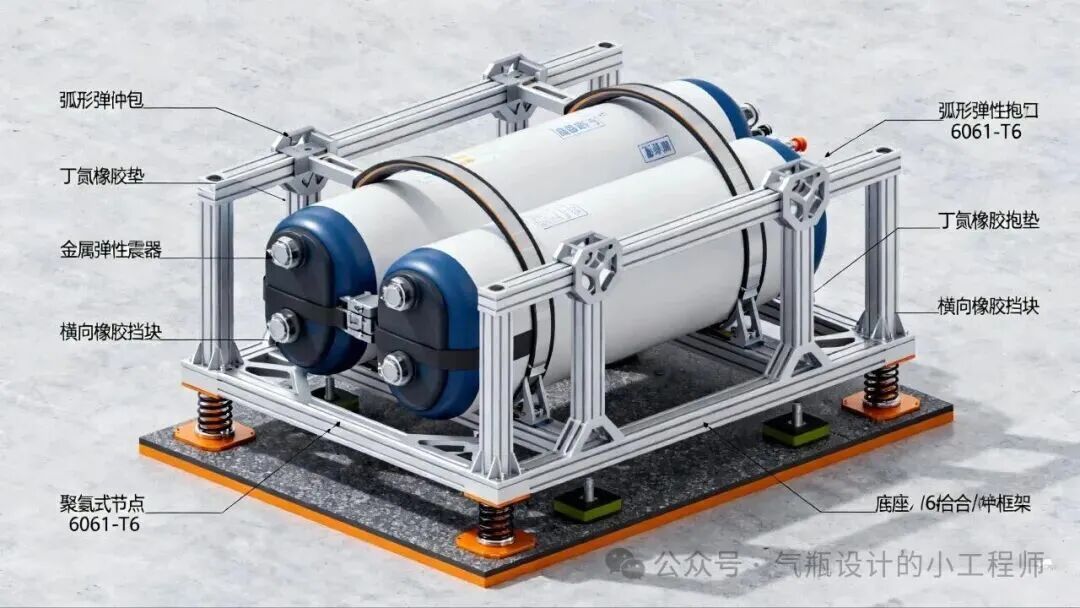

3.1 振动

车辆运行过程中，气瓶持续受到随机振动。瓶口区域由于结构不连续，对振动较为敏感。

振动可能带来的影响包括：

密封接触面发生微小相对位移
接触表面逐渐磨损
接触应力出现衰减

该过程通常较为缓慢，但具有累积效应。

3.2 温度变化

车载环境下，气瓶经历反复温度变化。塑料内胆与金属件的热膨胀系数差异较大：

低温条件下，内胆收缩更明显
高温条件下，材料刚度下降

同时，高分子材料在长期受力状态下存在蠕变现象，会导致接触应力逐步降低。

3.3 压力循环

气瓶在使用过程中经历多次充放气循环。内胆在压力作用下发生周期性变形，瓶口区域的接触状态随之变化。

随着循环次数增加，可能出现：

接触面逐渐松弛
密封件压缩状态改变

PART 04

密封失效过程分析

从工程角度看，密封是否有效主要取决于接触应力。

在初始装配状态下，密封界面通常具有足够的接触应力。但在实际使用过程中，该应力会受到多种因素影响：

振动导致微动磨损
温度变化引起尺寸波动
蠕变导致预紧力下降
压力循环引起反复加载

当接触应力降低到一定程度后，密封界面无法维持气密性，泄漏开始出现。

该过程通常不是瞬时发生，而是逐步演化，因此在时间上表现为“延迟出现”。

PART 05

批量问题的可能来源

结合已有报道，批量漏气通常与以下因素有关。

5.1 结构设计

密封形式较为单一
接触长度不足
对材料长期变形考虑不足

设计阶段若未考虑服役过程中的应力衰减，问题容易在后期放大。

5.2 制造过程

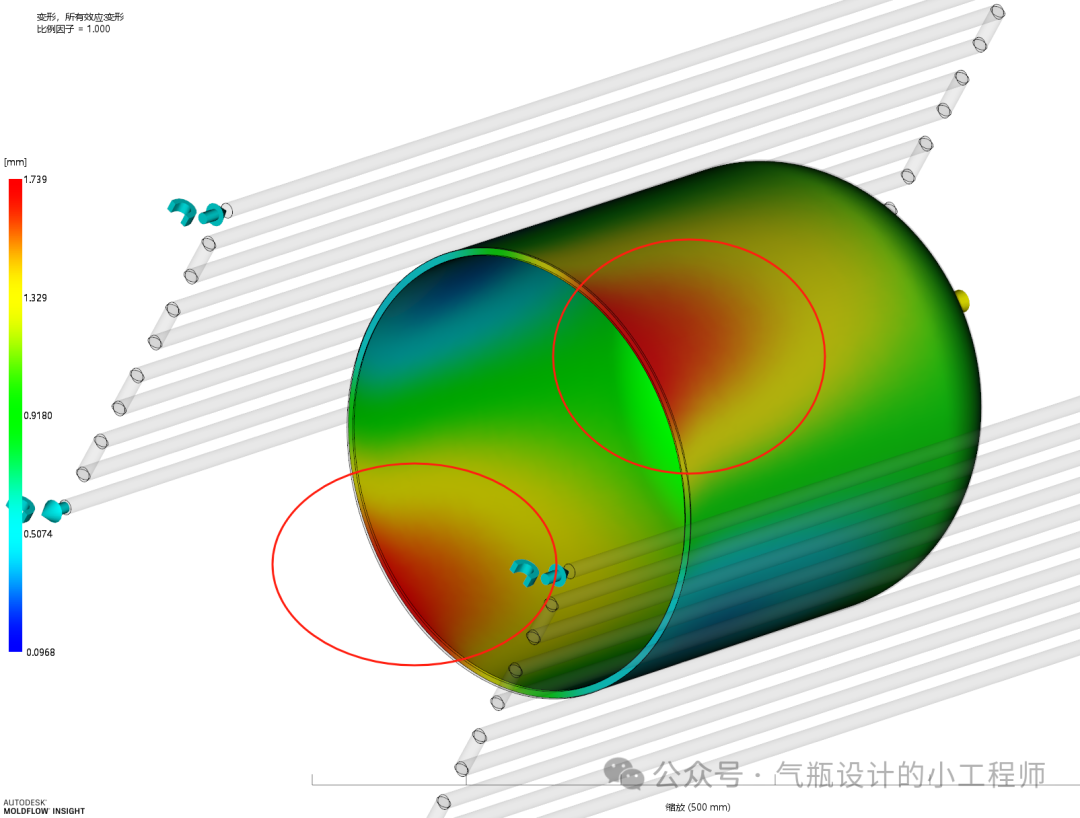

内胆注塑过程中残余应力较大
瓶口区域质量波动
局部致密性不足

这类问题在初期不一定表现出来，但在载荷作用下可能演变。

5.3 装配因素

密封件压缩量控制不稳定
润滑状态差异
装配扭矩离散

批量问题往往与装配一致性有关。

5.4 材料性能

抗蠕变能力不足
抗环境应力开裂性能有限

材料性能会影响密封状态的长期稳定性。

5.5 验证条件

部分项目验证条件相对简单，例如仅进行短期气密检测，未覆盖振动、温度及压力耦合作用。

在这种情况下，潜在问题难以及时暴露。

PART 06

改进建议

针对上述分析，可从以下几个方面进行改进。

6.1 结构方面

采用冗余密封结构
增加密封接触长度
在设计中考虑应力衰减因素

6.2 材料方面

选择抗蠕变性能更稳定的内胆材料
优化密封件材料匹配

6.3 工艺控制

优化注塑工艺参数
降低残余应力
加强关键区域质量检测

6.4 装配控制

控制密封件压缩范围
统一润滑方式
稳定装配扭矩

6.5 验证方法

建议在验证阶段引入以下工况：

振动与气密联合试验
压力循环试验
温度变化试验

通过组合工况提前暴露问题。

PART 07

结论

IV型储氢气瓶装车后出现的批量漏气问题，多与瓶口区域密封状态变化有关。振动、温度变化及压力循环共同作用，使密封接触应力逐步降低，最终导致泄漏发生。

该类问题通常具有一定滞后性，与设计及工况匹配程度密切相关。在工程实践中，应从结构、材料、制造及验证等方面综合考虑，以提高系统可靠性。

来源：气瓶设计的小工程师

振动裂纹材料控制试验装配

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2026-05-13
