前言
在电气设计中，有些电路你可能已经画了成百上千次：标准的电机启停回路、24V电源分配模块、PLC输入输出模块……
如果你还在“找符号 -> 拉连线 -> 填型号”，那不仅效率低下，还容易在重复劳动中出错。今天，我们将开启 SOLIDWORKS Electrical 系列小技巧的：【宏】(Macros) 应用——把你的设计变成“拼图”，实现秒级成图！
NO.1
唤醒并停靠“宏管理”面板
在开始操作之前，我们需要让工具触手可及。如果你的界面右侧没有看到“宏”字样，请按以下步骤操作
唤醒

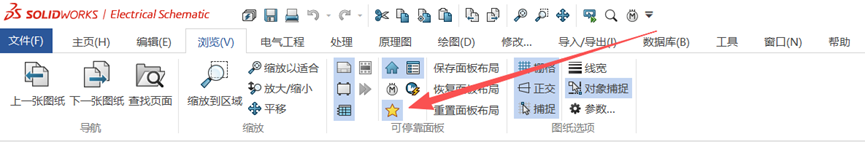

点击软件上方工具栏的 【库】(Library) 选项卡，找到并点击 【宏管理】(Macros management) 图标。
停靠

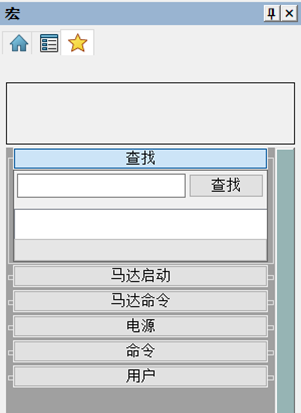

此时宏面板会弹出。为了绘图顺手，请按住面板顶部的蓝色标题栏，将其拖拽至软件界面的最右侧（或最左侧）。
锁定
当屏幕出现半透明的阴影区域时松开鼠标，面板就会像“常驻嘉宾”一样固定在侧边栏。
💡小贴士： 固定好面板后，你可以通过点击侧边的图标随时展开或折叠，最大化你的绘图空间。
NO.2
什么是“宏”？
在 SOLIDWORKS Electrical 中，宏不仅仅是简单的图形复 制。它是一个“智能包裹”，里面可以包含：
完整的原理图逻辑（符号与电线）
预设的厂家型号（BOM信息）
端子排定义与连接关系
等电位规则
NO.3
三步开启“拖拽式”绘图
第一步：一框一拽，完成“封装”

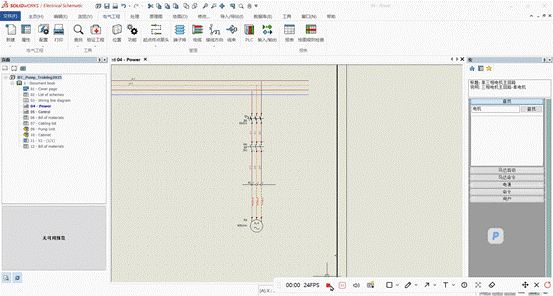

在原理图中，选中你认为以后会重复使用的电路片段（例如一个完整的变频器控制回路），直接用鼠标左键将其拖拽到右侧的【宏管理】面板中。
第二步：规范命名，建立私藏库
在弹出的对话框中，为它命名（如：15kW电机起停回路）。建议利用面板的“库”功能进行分类，按“电源”、“控制”、“PLC”等建立文件夹。
第三步：一拖一放，瞬间成图
当你在新项目里需要用到该回路时，只需从侧边栏找到它，直接拖入图纸。 奇迹发生了： 导线自动对齐网格，线号根据当前项目规则自动重排，所有元件自动进入BOM清单，无需二次加工！
预览效果可私信/评论获取
NO.4
为什么推荐你一定要用“宏”？
零差错： 经过验证的“金牌回路”被直接复用，彻底避免手动连线导致的逻辑错误。
标准化： 团队成员统一调用同一个宏库，确保全公司图纸风格、物料选型完全统一。
2025 新体验： 在最新的 SOLIDWORKS Electrical 2025 中，宏的搜索引擎更加强大，支持模糊匹配，即使你有几百个宏也能瞬间秒找。
