高压氢气公路运输与配送：数量及压力限制
大家晚上好，带大家看一篇文章，这篇文章的核心观点:现有压缩氢气公路运输的容器容积与压力限制已不满足规模化需求，需修订ISO与ADR法规，采用更大容积、更高压力的复合材料储氢容器，并以概率法优化安全系数，以提升载氢量、降低成本、支撑氢能交通发展。
1 引言与概述
氢气因体积能量密度问题，在运输与配送环节存在特殊挑战。
标准温度压力条件下（1.013 bar、0℃），氢气密度仅0.0899 kg/Nm³，体积能量密度极低。因此必须进行压缩或液化处理才能储运。为提升体积能量密度，氢气通常以压缩气体、低温液态或金属氢化物等化合物形式运输。
目前，氢气主要通过压缩气体集装箱卡车、高压气瓶/管束拖车配送，部分采用低温液氢储罐运输。基于新型材料的储氢介质（金属氢化物、有机液体、吸附剂）仍处于研发阶段。
- 压缩气态氢（CGH₂）：适用于中短途、中小批量运输
- 液氢（LH₂）：适用于长途、大批量运输（单车约3500 kg）
本文件聚焦压缩氢气公路运输用承压容器（气瓶/管束）的容积与压力限制。
1.1 现有运输方式

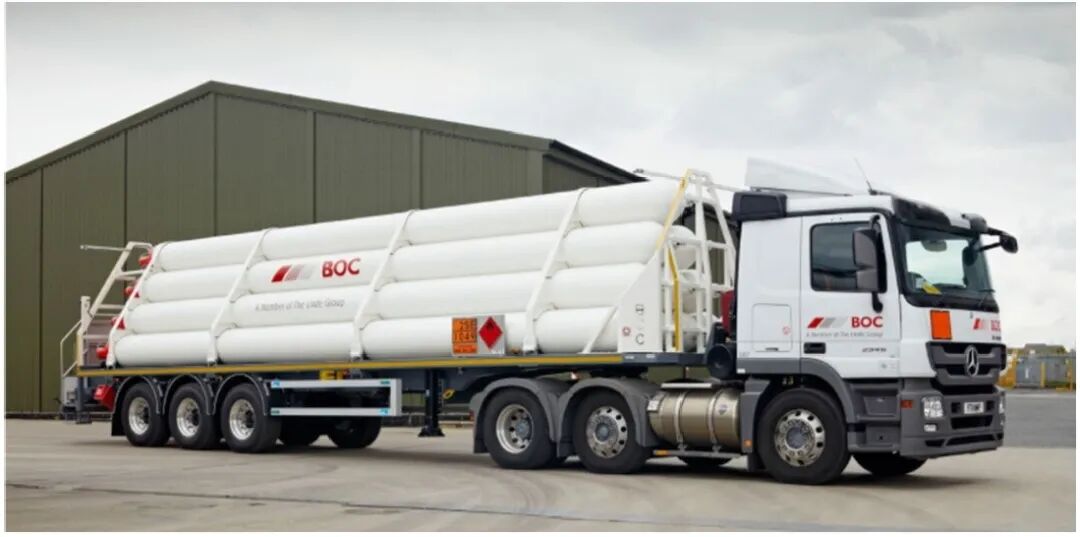

短途（100–200 km）与小用户场景，常用单瓶、集装瓶组、长管拖车，工作压力200–300 bar。受限于40吨总重，单车最大载氢约6200 Nm³（约550 kg），仅占车辆总重的1%–1.4%。
林德集团开发的最大高压拖车可载氢1100 kg以上（13100 Nm³），工作压力提升至500 bar并采用轻量化材料，但该技术尚未普及。
1.2 规模化需求
在欧洲，压缩气体管束拖车是现阶段将氢气从生产中心运至使用端的主流方式。燃料电池汽车推广需要大幅提升氢气配送规模。
同时，必须开发大容积复合材料储氢拖车，以满足氢能交通与工业市场需求：
- 提高单次运量
- 降低运输成本与碳排放
- 减少加氢站投资，加快建站速度
现行标准、法规与安全规范面向小批量、工业用户制定，需修订以适应大规模、居民区配送，并实现全欧洲法规统一。
目前700 bar轻量化复合材料气瓶、10000 L大容积管束已研发成功，可显著提升载氢量。
1.3 经济性分析
随着需求增长与运输距离增加，管束拖车配送经济性下降。但相比液氢与管道输送，其成本更低，可支撑低碳转型。
提升单车装载量可降低配送频次、减少排放、减少加氢站换瓶次数。
DeliverHy项目表明：在150–400 km、日加氢量>300 kg场景下，高压复合材料拖车总成本低于传统压缩氢与液氢拖车。
2 法规框架概述
欧盟对公路运输气态氢的压力与总量无统一限值，但单车运量受两方面约束：
1. 承压容器额定容积
2. 车辆载重限制
联合国危险货物运输范本法规、欧洲国际道路危险货物运输协定（ADR）、移动式压力容器指令（TPED 2010/35/EU） 规定的高安全系数，限制了氢气拖车装载量与气瓶/管束容积（450 L / 3000 L）。
安全系数：爆破压力与额定充装压力之比。
ADR引用的复合材料移动式压力容器现行设计标准，明确了适用范围、最大容积、工作压力、试验要求，并规定复合材料气瓶/管束安全系数固定为3。
压缩氢气运输用压力容器的国际技术标准由ISO/TC 58气瓶委员会/SC3气瓶设计分委会制定。
3 结论
1. 现行公路运输高压氢气容器的容积与工作压力限制，已无法满足大型加氢站与工业用户大批量供氢需求，构成结构性障碍，必须修订标准以提升容器容量。
2. 标准修订涉及科研机构、产业界、标准化组织与政策制定方，需各国及相关机构达成广泛共识，周期较长。
3. 监管机构仅在确认新技术安全水平不低于现有技术时，才会批准修订。
4. 需采取多项措施优化安全系数计算、扩大压力容器容积：- 优先修订ADR引用的核心ISO标准，采用概率法计算复合材料压力容器安全系数
- 概率法需基于年失效概率、氢气运输量、运输路线人口密度开展风险评估
- 安全系数应结合气瓶/管束特性与型式试验结果计算
5. 需提升复合管束的水容积与工作压力，采纳ISO/DIS 17519修订方案：- 3000 L / 1000 bar
- 10000 L / 300 bar
6. 标准更新后，需同步升级ADR，新增3000–10000 L承压容器类别，并修订TPED指令，最终欧盟各国立法同步调整。
4 建议
1. 推动关键利益方达成共识，提升氢气容器容量，修订现有ISO气瓶与复合管束标准。
2. 修订ISO/TC58/SC3核心标准，提高气瓶/管束容积与工作压力，优化ADR规定的安全系数。
3. 采用概率风险评估方法替代固定安全系数，实现安全系数精细化计算。
4. 扩大复合管束水容积与工作压力，新增3000–10000 L容积等级。
5. 同步更新ADR、TPED指令及欧盟各成员国国内法规。
6. 在确保安全前提下，提升氢气公路运输效率与经济性，支撑氢能规模化应用。
本文来源:Horizontal Position Paper Transport and Distribution of Compressed Hydrogen by Road Quantity and Pressure Limitations
