手撕USB 3.0网卡!有了这颗国产芯片,再也不用死磕RTL8153

5月前浏览763
前几年如果随手拆掉一个千兆的USB3.0网卡,最可能看到的芯片是瑞昱的RTL8153,前段时间拆了款USB3.0千兆转接线,看到老牌USB厂商沁恒的USB3.0千兆网卡芯片CH398,本文就来盘一下。

01

USB3.0转网口,只要一颗芯片

CH398是USB3.0转千兆以太网的桥接芯片,集成了超高速USB3.2 Gen1控制器及收发器PHY、1000M以太网MAC和PHY,支持IPv6,官方提供功能更全且通过微软数字签名的厂商驱动,同时也支持免驱的CDC-NCM和CDC-ECM协议,支持Windows、Linux、macOS、Android、iOS、鸿蒙HarmonyOS和国产操作系统。

记得他们家在网络这块除了USB网卡之外,还有网络控制器、以太网 PHY这些,之前他们就有款USB2.0百兆以太网芯片CH397,CH398转千兆则算是升级产品了。下面咱们来看看硬件设计和具体用法。

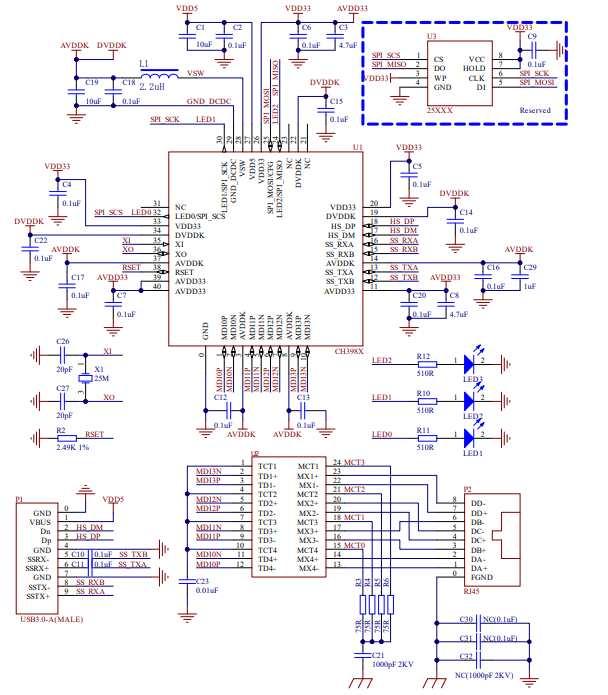

以下是芯片的电路设计参考图。

CH398内置DC-DC,外围只需要一个电感、晶振和部分阻容件即可完成基本设计。芯片内置FLASH,无需外挂,集成度高还省成本。网口变压器和RJ45连接器是USB网卡必备的,当然也可以选个内置网口变压器的RJ45连接器,这样体积还能再小点。

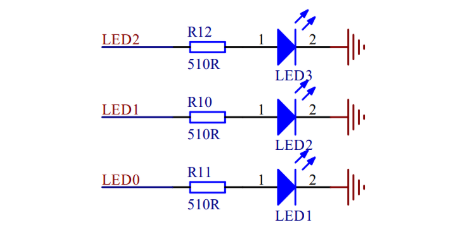

芯片提供3路LED控制引脚,可以用于指示网口连接状态(LINK灯,常规绿灯)和数据收发时的闪烁提示(ACK灯,常规黄灯)。也就是说,如果你想显示有没有连上网、有没有数据传输,把这几个灯焊上就行;如果不在乎指示灯,或者想省几个元件,不焊也不影响正常工作。另外,通过配套的配置工具,还可以灵活交换LED的功能、调整有效电平和闪烁频率,可以做一些个性化的设置。

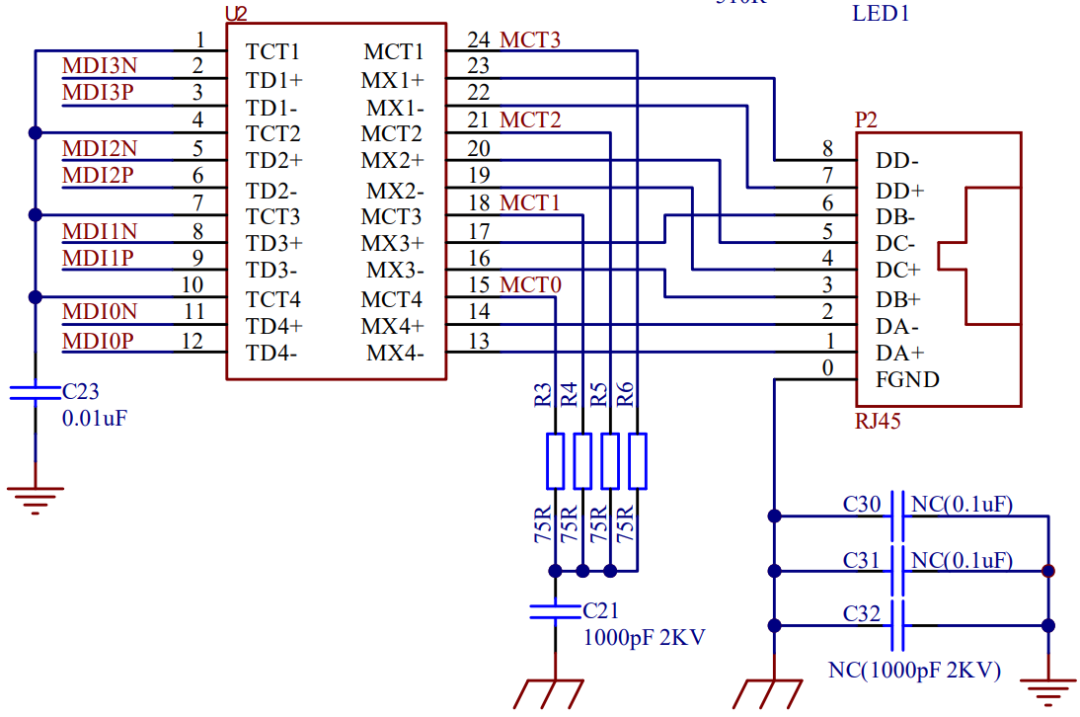

网口变压器上有个细节:CH398内置了49.9欧姆的匹配电阻,芯片与网口变压器连接的一侧,信号线上不用连电阻,相当于又节约几个外围。

02

厂商驱动+免驱:不用折腾才叫好用

很多自己DIY过USB网卡的人应该都遇到过驱动问题——Windows下还好,到了Linux要自己编译,有时候换平台还容易识别不出来。这个其实挺影响体验的。

CH398的特别之处在于自带厂商驱动,同时也支持CDC-ECM和CDC-NCM及RNDIS协议。

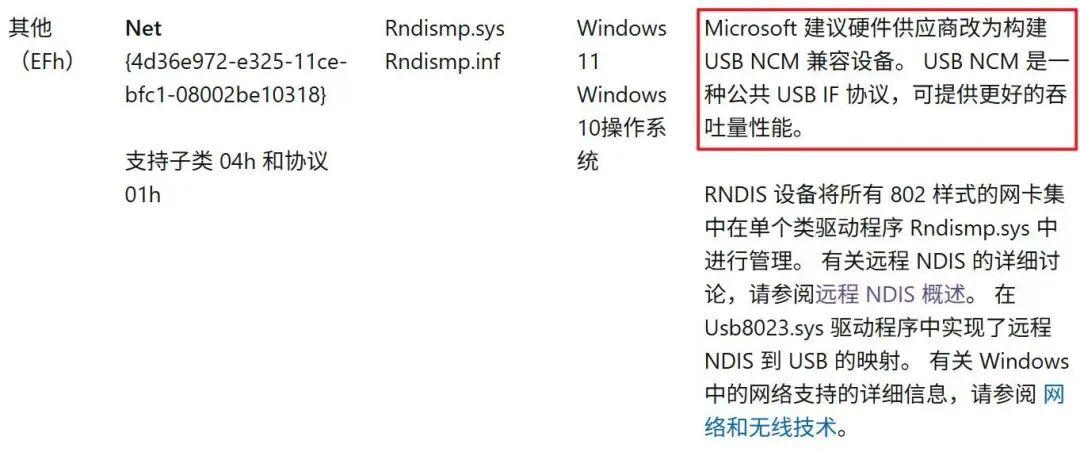

ECM和NCM这两个协议是USB组织定义的以太网控制模型,Linux、Android、iOS、macOS这些主流操作系统都是原生支持的,即插即用,不需要额外装驱动。RNDIS协议平时并不多见,它是微软推出的远程网络驱动接口规范。目前微软官方已不再主推,并在文档中明确建议硬件供应商改为构建性能更优的USB NCM兼容设备。

在这个基础上,CH398还内置功能更完整的厂商驱动,像硬件校验和卸载、TSO V1/V2大包分片、巨型帧、流控、VLAN、选择性挂起及多种网络唤醒等功能,这些是标准CDC-ECM和CDC-NCM驱动所缺失或者不完整的。相比之下,厂商驱动在功能扩展方面还是比较有优势的,特别是在遇到一些有驱动层面需求的时候,迭代和修复比较灵活,长期维护起来也更方便。

话说回来,在对稳定性要求较高的场景,像直播、会议、游戏的时候,WiFi卡一下就很难受,买一个CH398的USB网卡,插上手机,再连个网线,手机就能通过有线网络稳定高速上网,队友再也不用担心我掉线了。

03

细节功能也不少

除了基本的网络转换,CH398还做了不少细节:

1、Auto-MDIX和自动极性识别:网线有交叉线和直通线两种,两种线有一端的TX和RX的位置是相反的。CH398能自动交换TX和RX,相当于不挑线,不管什么场景,随便找根网线插上就能用,这个功能就叫做Auto-MDIX。此外,CH398还支持自动识别正负信号线,如果PCB拉线时把正负画反了,或者网线打水晶头时把正负颠倒了,比如TX+和TX-搞反了,或者RX+和RX-搞反了,CH398都能自动识别,并适应正负极性,不影响通信。

2、CH398系列均内置全球唯一MAC地址。

3、节能和休眠:支持IEEE 802.3az节能协议,也支持USB3.2的U1/U2/U3和USB2.1的L1/L2电源管理模式。芯片可以进入睡眠模式,这时候功耗明显降低,还能通过魔术包或者网络唤醒包来唤醒,适合做远程开机之类的应用。

4、LED指示灯配置:芯片提供了三路LED驱动,可以接指示灯显示网络状态。通过配置工具还能自己调整LED的闪烁频率和占空比,想要什么闪烁效果都可以调。

5、温度范围:数据手册上写的是工业级温度范围,-40℃到85℃。这意味着在室外设备、工控机这些环境里用也没问题,不会因为高温或者低温就罢 工。

04

CH398性能测试

CH398有官方提供的评估板。是即插即用的,可以直接测试性能。

我自己用的是成品转接线(为了看PCB,把外壳拆开了,板子确实比较简洁,也印证了前面说的:芯片内置FLASH,不用外挂,集成度比较高)。插在电脑主机的USB3.0接口上,用了几个星期,一直挺稳定。

自己设计可以考虑将A口换成C口,用CH398实现Type-C转千兆以太网。可针对于超薄笔记本的网口拓展。

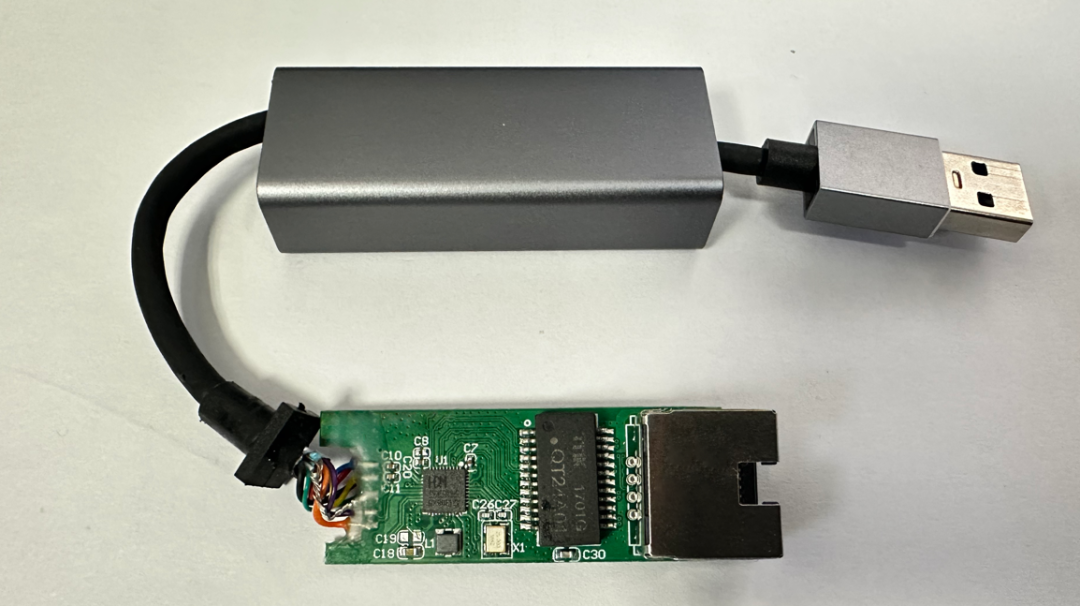

CH398拆解图

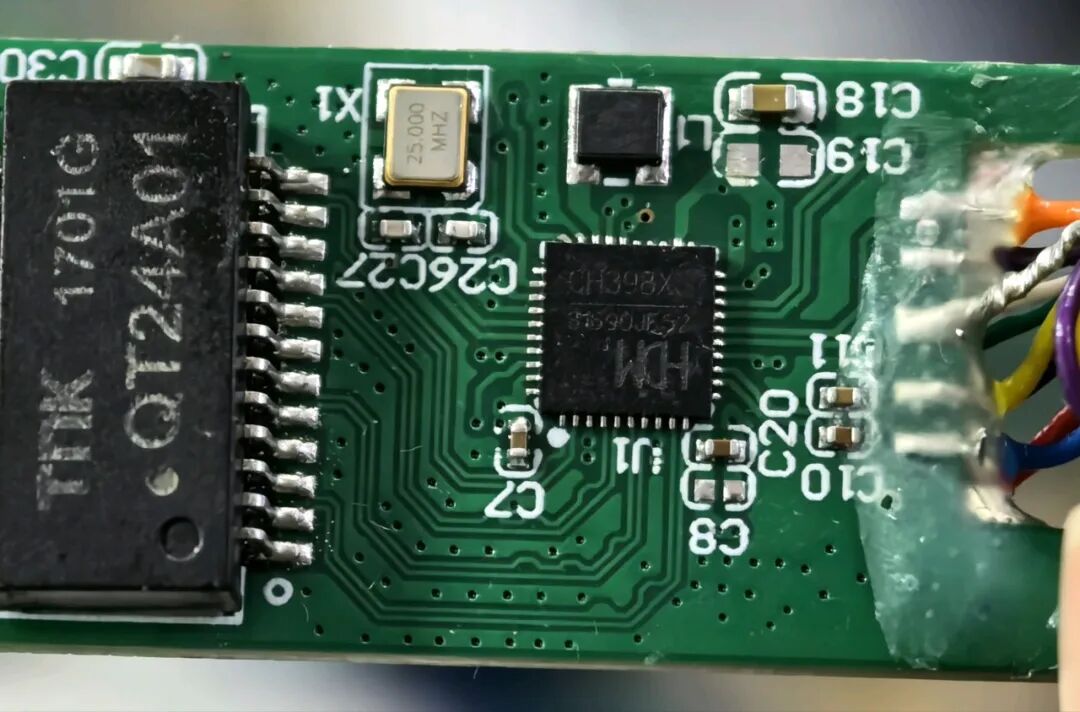

CH398拆解近景

既然是做网口,大家最关心的肯定是速度。CH398支持10M、100M、1000M自适应,也就是我们常说的百兆和千兆。它用的是USB 3.2 Gen1接口,理论带宽5Gbps,转成千兆以太网(扣除协议开销,实际有效带宽约950Mbps左右)是完全够用的。

我们拿CH398的成品模块,与一款RTL8153芯片做好的成品模块,进行了网速实测对比。

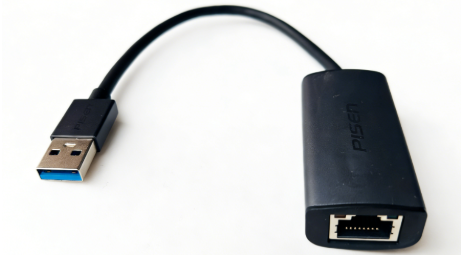

CH398成品模块

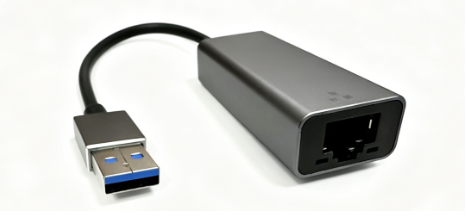

RTL8153成品模块

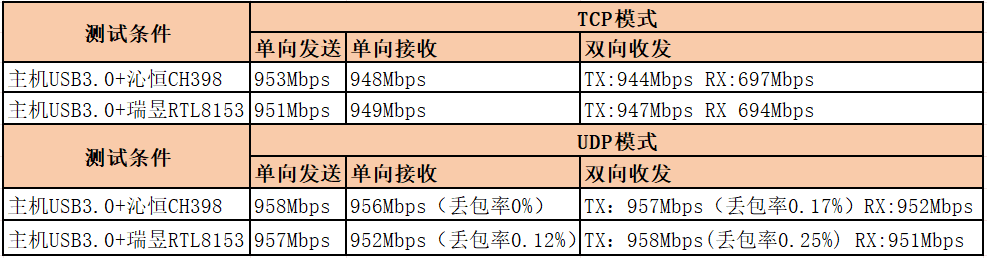

测试在家中进行,分TCP和UDP两种模式。整理表格如下:

从数据来看,两颗芯片的吞吐能力相当,下面放一些测试的截图(图太多只选了一部分):

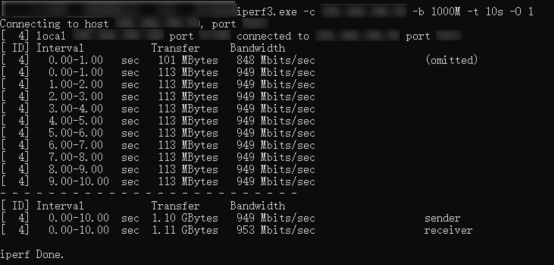

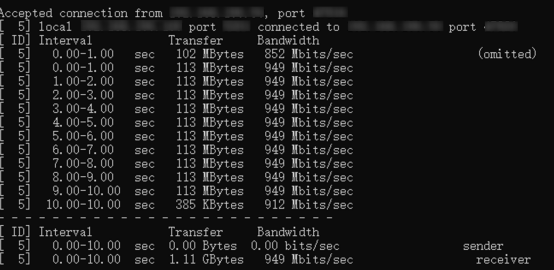

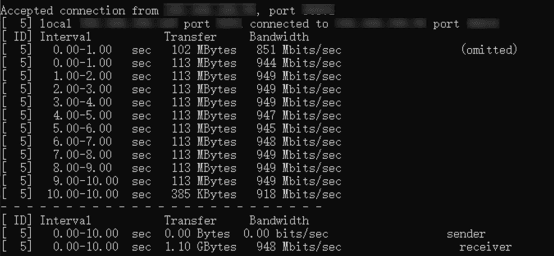

  • 主机US3.0+沁恒CH398:TCP模式

单独发送:953Mbps

单向接收:948Mbps

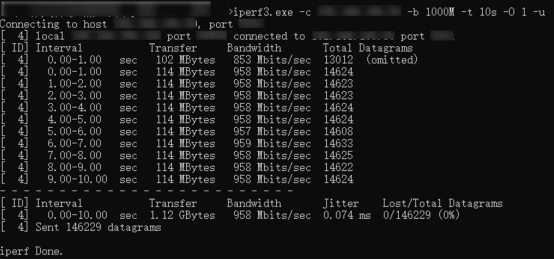

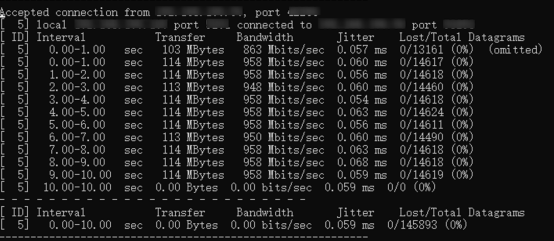

  • 主机US3.0+沁恒CH398:UDP模式

单向发送:958Mbps

单向接收 956Mbps(数据在另一台电脑iperf测试软件上))

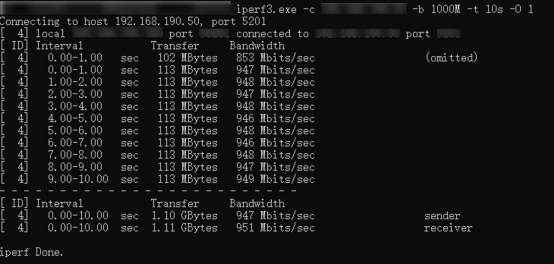

  • 主机US3.0+RTL8153:TCP模式

单独发送:951Mbps

单独接收:949Mbps

05

小结

像树莓派这类开发板,有些型号只有百兆网口,如果通过CH398外接扩一个千兆网口,就能突破板载网口的瓶颈。还有那些为了做薄而取消了网口的超薄笔记本,出差去酒店碰到WiFi信号差的时候,包里备一个这种小玩意儿,插上就能用有线,网速稳得多。

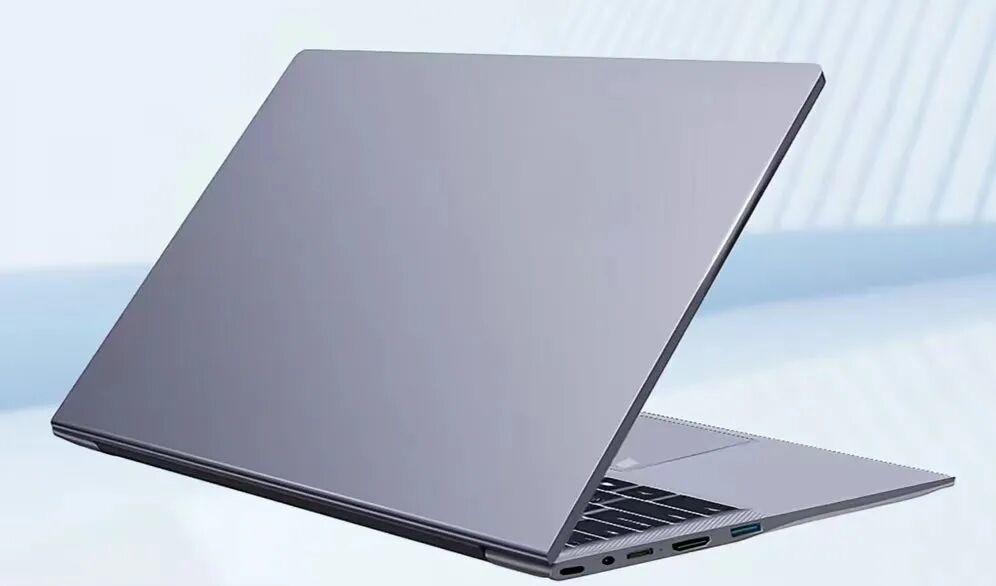

无网口的超薄笔记本

自己做一个小模块,成本不高,还能根据需求定制外壳和线长,比直接买成品更有意思。如果你手头正好有设备缺网口,或者只是想折腾点实用的东西,可以试试自己做一个,需要的器件不多,做起来也不难。
