群聊技术趴 | PI最低熔体粘度测不准？掌握这5个流变测试核心控制点，解决FCCL压膜起泡脱层！

栏目导语：

在我们的「高分子与新材料技术交流群」中，每天都有大量来自研发、工艺、测试一线的工程师进行技术碰撞。为了沉淀这些高价值的行业探讨，我们特别开设了【群聊技术趴】专栏，用专业视角解答产业技术痛点。本期，我们将目光聚焦于特种工程塑料加工过程中的常见工艺盲区：如何精准测定聚酰亚胺（PI）的最低熔体粘度，以解决压延、涂布与复合工艺中的起泡脱层难题。

还原现场：一段关于5G天线基材废样的工艺求助

前几天，群里一位来自某柔性覆铜板（FCCL）企业的工艺研发工程师 @老李 发出了一段带着焦虑的"长文求助"。

他在群里大倒苦水，描述了一卷刚刚下线的面向5G毫米波天线的新型热塑性聚酰亚胺（TPI）覆铜板的加工缺陷。据他描述，这卷造价高昂的材料表面布满了密密麻麻的微小气泡，且轻轻一撕，TPI薄膜与铜箔就发生了大面积脱层。

@老李（某FCCL企业 工艺研发）：
"各位大佬，求救！最近我们在试制一款新型TPI薄膜。但在与铜箔进行高温热压复合时，工艺窗口简直窄得让人崩溃。温度低了，TPI流动性太差，树脂根本无法充分润湿并填补铜箔表面的微观粗糙度（Rz），导致剥离强度极其低下；温度稍微给高一点，或者压合时间稍微长一点，薄膜不但容易产生内应力导致翘曲，树脂更是直接出现热降解，界面全是气泡。

树脂原厂给的TDS（技术数据表）只有常规的熔体流动速率（MFR），但这指标在我们实际的宽幅压延和高温热压工艺中很难直接指导生产。厂里的毛细管流变仪在测这种极高粘度且易降解的样品时，数据经常严重失真。

我们现在迫切需要搞清楚：这款TPI在我们的压机升温速率下，它的'最低熔体粘度'究竟出现在哪个具体的温度点？这个粘度低谷能维持多长的时间窗口？ 群里有没有懂高分子流变学的老专家能给个解决思路？"

老李的这段求助，瞬间引发了群内数十位特材工艺工程师的强烈共鸣。无论是做TPI膜、LCP天线，还是做PEEK挤出的同行，都在"加工温度与熔体粘度"的平衡木上遇到过瓶颈。面对大家的热烈讨论，国高材分析测试中心的高分子物理与流变学资深技术专家在群内进行了深度的专业答疑。我们将其精华内容整理如下，干货满满，建议各位工程师先收藏再阅读。

专家在线答疑：抛弃MFR，用旋转流变学透视"最低熔体粘度"

群里的各位同行，大家下午好。

刚才老李抛出的这个问题，其实在特种高分子加工领域，尤其是TPI和LCP的成型、热压覆铜领域，是非常典型的产业痛点。很多企业在工艺摸底阶段，交了高昂的试错学费，废了无数卷进口膜材，最后才意识到是基础的热力学和流变学表征没有做到位。今天，我就以老李的案例为切入点，和大家深度剖析一下。

误区说明：为什么供应商提供的MFR指标"不够用"？

老李提到，供应商只提供了熔体流动速率（MFR）。很多工程师习惯性地拿着这个数据去设定加工温度，这是一个常见的认知误区。

MFR是在一个固定的低剪切速率下、固定的单一点温度下测出来的稳态流动数据。但是，在FCCL的高温热压等实际工艺中，压机的温度是在持续攀升的，树脂受到的压力和剪切也是动态变化的。此时，TPI的分子链处于一种从冻结到解缠结、再到可能发生热氧化交联的动态非稳态过程。

对于PI这种分子链极其刚硬、分子间作用力巨大的聚合物，它的加工温度极高（通常在300℃-400℃），且熔融温度与分解温度非常接近。用一个静态的单点数据去指导动态的极限加工工艺，误差极大。

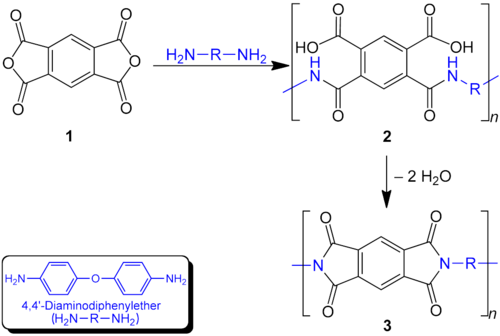

▲ PI聚酰亚胺合成反应路线：由二酐与二胺经聚酰胺酸中间体脱水环化制得

核心机制：理解并捕捉"最低熔体粘度"

我们真正需要捕捉的，是复数剪切黏度随温度变化的完整动态曲线，并在这个曲线上精确找到那个转瞬即逝的"最低熔体粘度点（Minimum Melt Viscosity）"。

在与铜箔复合时，TPI树脂必须拥有足够的流动性（极低的粘度）去渗透、包裹铜箔表面的微观"山峰与峡谷"，这就是锚固效应。粘度最低的那个温度区间，就是你能够获得最大剥离强度的"黄金工艺窗口"。一旦错过了这个低谷，温度继续升高，PI分子链不仅不会继续变软，反而会因为热氧化交联反应迅速变硬，粘度陡增，同时伴随小分子气体的释放——这就是老李看到的"起泡"和"脱层"的根本物理机制。

关键表征设备：引入旋转流变仪与最新国家标准

要精准捕捉这个动态过程，传统的毛细管流变仪由于剪切速率过高和高温驻留时间难以控制，往往力不从心。这时候，我们必须引入平行平板旋转流变仪，并严格参照即将实施的国家标准：GB/T 33061.10-2025《塑料 动态力学性能的测定 第10部分：使用平行平板振动流变仪测定复数剪切黏度》。



▲ 国高材分析测试中心配备的高级旋转流变仪

旋转流变仪的科学性在于，它通过对处于两块平行圆板之间的聚合物熔体施加正弦微小交变应变，可以在不破坏分子链骨架的前提下，同时测量出材料的储能模量（反映弹性）、损耗模量（反映粘性），并计算出复数黏度。这相当于给高分子熔体绘制了一份动态图谱，它何时软化、何时流动性最佳、何时开始交联变质，在曲线上清晰可见。

测试实操指南：执行 GB/T 33061.10-2025 的五个关键控制点

懂了流变原理不等于能测出准确的数据。对于TPI这种极端的测试对象，结合 GB/T 33061.10-2025 标准，在实验室的实际操作中，有五个极易导致测试失败的控制要素。作为测试老兵，我在此给大家做个梳理：

关键点一：苛刻的样品前处理 —— 水分是最大的干扰因素

PI材料极易吸潮。在高达350℃以上的熔融状态下，微量的水分会扮演"伪增塑剂"角色，导致测得的最低粘度数值偏低；更严重的是，水分瞬间气化形成的微气泡会破坏平行板间熔体的连续性，导致力学信号断崖式跳动，甚至引发PI的高温水解。

控制建议： 在制备标准测试圆片前，TPI树脂必须在真空烘箱中进行高真空、阶梯式的深度干燥。压片制样环节也应尽可能在真空或惰性气氛的压机中进行，确保压出的样片致密、无内部微泡。

关键点二：测试环境的绝对纯净 —— 氮气保护是必要条件

PI的测试温度动辄飙升至接近400℃。在这个温度带，如果测试炉腔中混入了微量氧气，聚合物表面极易发生热氧老化和交联反应。大分子链一旦形成三维网络，复数粘度曲线会在触底后异常飙升，不仅掩盖了真实的熔体粘度平台，固化的树脂还会损坏精密的流变仪夹具。

控制建议： 必须使用配备了高效对流环境炉（CTD）的旋转流变仪。测试全程必须在微正压的高纯氮气（纯度≥99.999%）吹扫环境中进行，确保测试腔体内的氧气浓度降至极低水平。

关键点三：标定线性黏弹性区（LVR） —— 避免微观结构破坏

GB/T 33061.10-2025 明确强调，动态测试必须在线性黏弹性区（LVR）内进行。如果在做温度扫描前，没有通过应变扫描确认LVR，而盲目输入一个较大的应变幅值，极有可能直接将PI高分子链的微观缠结网络强制破坏，导致测出的只是"剪切变稀"后的失真粘度。

控制建议： 在预估的软化温度点附近，先进行一次应变振幅扫描。找到模量保持水平的线性平台区，选取一个处于该区域内的微小应变值（对于高粘熔体通常在1%到5%之间），再用这个固定应变去运行后续的变温扫描。

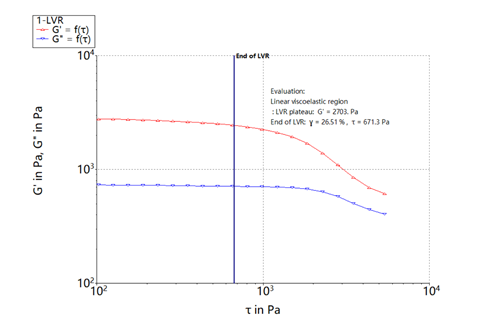

▲ 线性黏弹性区（LVR）应变扫描曲线：G'与G''的线性平台区即为测试安全区

关键点四：法向力（Normal Force）控制 —— 补偿微观的热胀冷缩

当流变仪从室温升温到400℃时，金属夹具本身会发生热膨胀，导致原本设定好的系统间隙发生偏移。同时，TPI样片也会经历软化、体积膨胀或收缩的过程。如果不加干预，要么转子过度挤压样品，要么样品收缩导致转子打滑空转，力学传感器（如超高精度的空气轴承）将无法采集到有效扭矩。

控制建议： 测试中必须开启流变仪的"自动间隙控制（Auto-Gap）"和"法向力维持"功能。将法向力设定在一个极微小的恒定正值（如 0.1 N）。这样，无论材料如何形变，上夹具都会自适应微调高度，始终与熔体保持完美的贴合传递。

关键点五：升温速率的情景模拟

最低熔体粘度并非一个固定的热力学常数，而是与材料受热历史高度相关的动力学表现。测试时升温太慢，材料在高温区累积的热滞留过长，还没达到最低粘度就已经开始热交联；升温太快，样品内部存在巨大的温度梯度，测出的温度坐标会产生滞后。

控制建议： 我们强烈建议工程师根据车间压机的真实生产设定，来模拟流变测试的升温程序。在流变仪上等比例复刻工艺升温曲线，以此获得的"温度-复数粘度"曲线，其谷底坐标才是可以直接移植到车间PLC控制面板上的指导参数。

数据转化：如何将测试结果运用于生产工艺？

通过上述严密的表征流程，一旦拿到了这条高精度的 TPI 动态变温复数黏度曲线，产线上的许多困惑将迎刃而解：

1. 锁定最佳压合温度区间： 曲线上复数粘度最低的U型或V型谷底，代表材料流动浸润性最佳的状态。结合粗糙度填补的理论计算，这个区间就是核心工艺温度。

2. 确定工艺时间窗口： 观察谷底的宽窄形态。如果谷底极窄，表明材料处于临界交联状态，压机必须实现快速升温与加压，并辅以急冷；如果谷底是一个宽平的平台，说明操作冗余度较高，有充足的时间进行阶梯排气和保压。

3. 划定加工上限警戒线： 如果在谷底之后，温度微升即导致粘度陡峭爬升，且伴随模量数据不规律波动，这说明跨越了材料热氧交联和降解析气的临界点。产线的最高瞬时温度绝对不能超越这个数值，否则必将大面积起泡。

平台赋能

面对特种高分子材料（如PI、PEEK、LCP、PPS等）极其苛刻的流变测试门槛，很多企业在自主表征时常常面临三大难题：一是设备硬件要求极高（需配备超高精度空气轴承、精密法向力控制及高温环境炉的进口流变仪）；二是配套环境要求严苛（需专业的高纯气路与高真空制样体系）；三是数据解析专业度深（需要懂高分子物理的专职表征工程师将复杂的流变图谱转化为直观的工艺语言）。

专业的技术诉求，应交由专业的平台来承接。作为国家产业创新中心下设公共服务平台，国高材分析测试中心致力于为全行业提供从微观流变行为到宏观加工工艺的一站式综合评价解决方案。

我们在高分子流变学与加工评价领域，为您提供以下核心技术服务：

在高端电子基材与新材料研发领域，加工工艺的迭代不能再依靠经验主义的盲目试错。科学的表征数据，才是提升良率与研发效率的基石。如果您也在特材研发与生产中遇到了起泡、脱层、翘曲、粘度波动等流变加工异常，欢迎将需求对接给国高材分析测试中心。让我们用可靠的数据和专业的工程视角，为您精准锁定那条隐藏的最佳加工曲线！
