全球最大轮胎在吉林玲珑下线，背后藏着一个行业共性难题

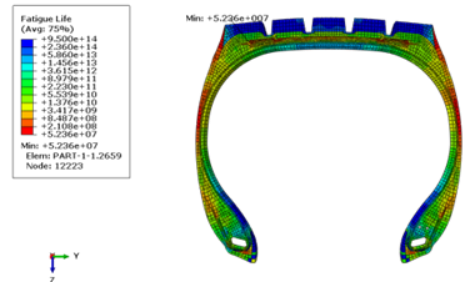

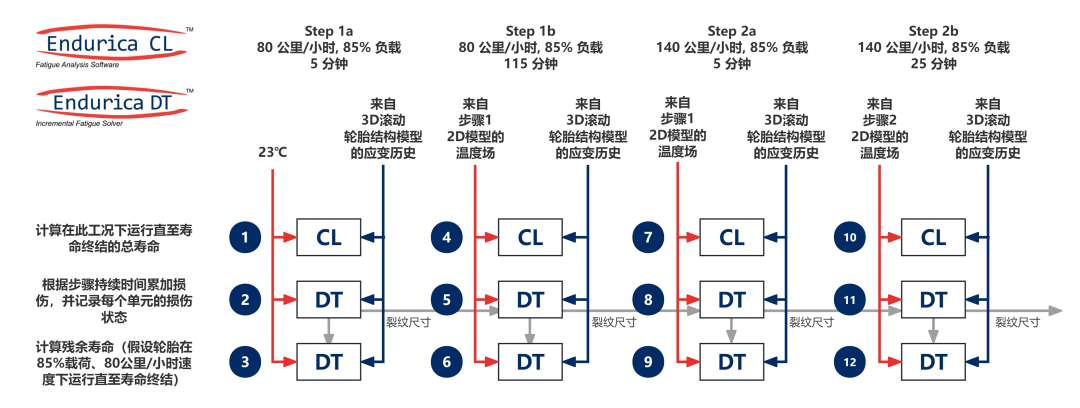

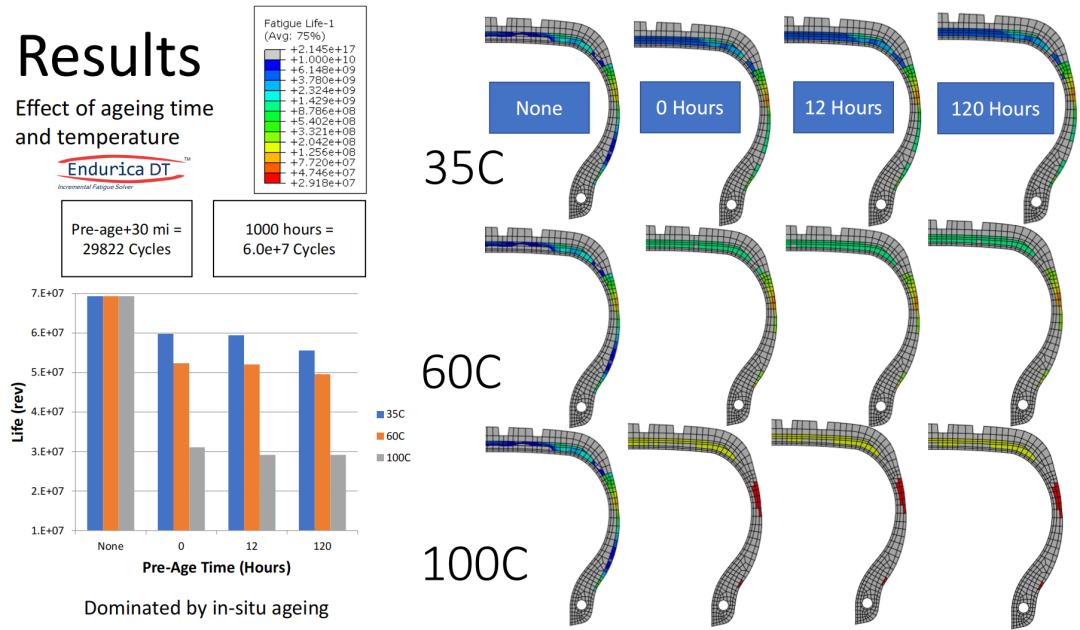

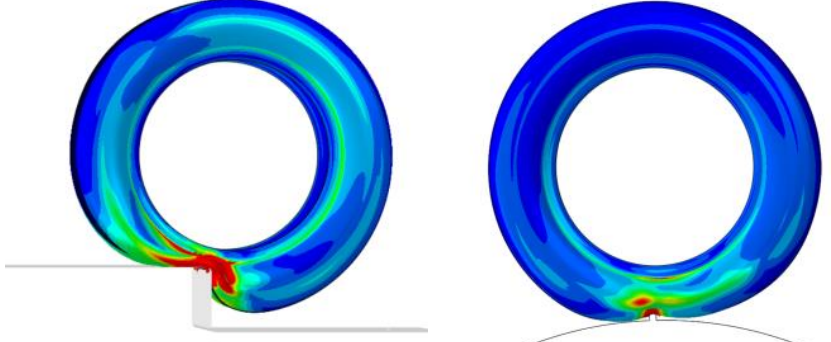

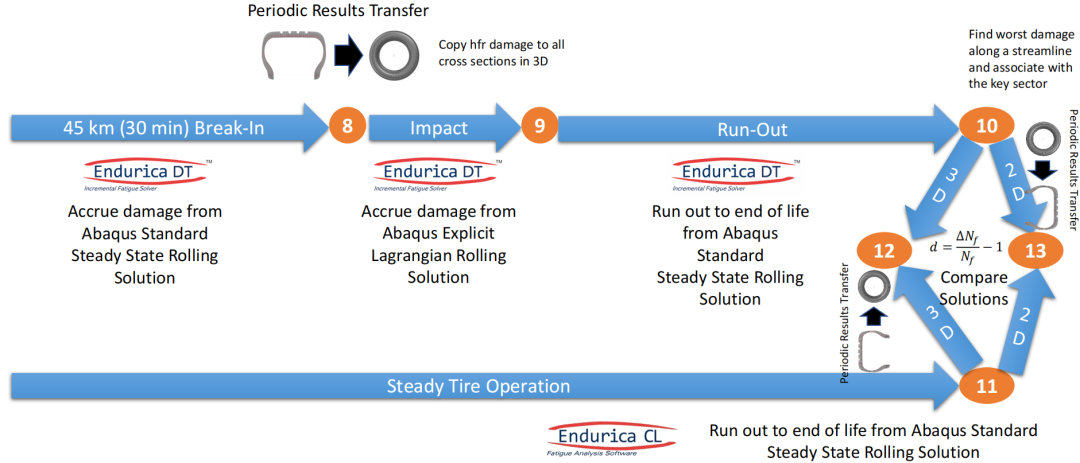

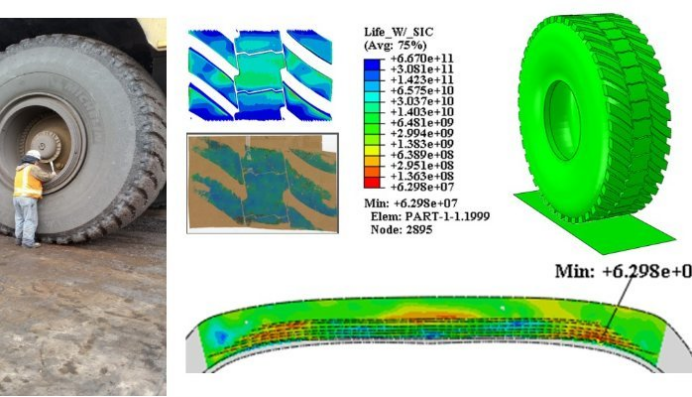

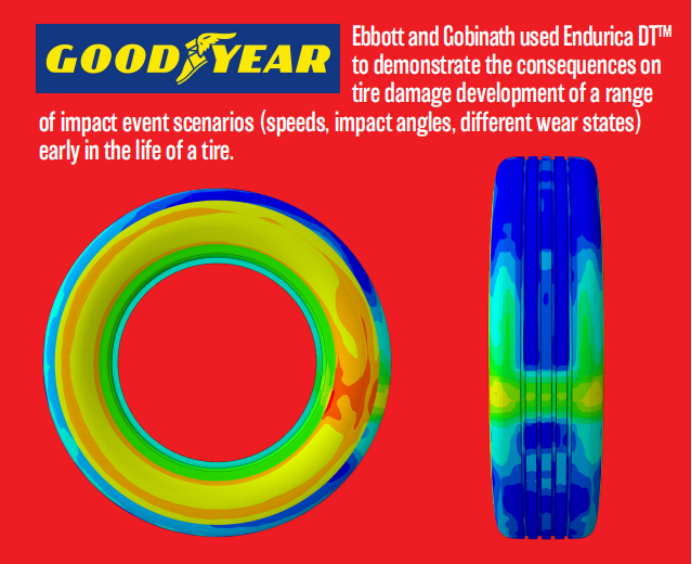

在橡胶类超弹性材料的力学特性表征中，等双轴拉伸测试是构建精确本构模型的核心试验之一。 长期以来，传统周向夹持（传统16爪式）装置被广泛使用，但其技术局限也逐渐在工程实践中显现。本文将从专业角度，对比新兴的充气式等双轴拉伸技术，并重点探讨测试应变范围的提升如何直接影响结构仿真的可靠性。传统周向夹持式的技术瓶颈与仿真数据缺口 传统16爪装置在夹持原理上通过机械夹具同步拉伸试样边缘。这一方式在实践中面临几个固有挑战：有效应变范围不足由于应力集中，试样常在夹持边缘附近发生撕裂或滑脱。这使得大部分材料的有效测试应变难以超过50%，仅少数柔软材料可达100%。这个量级的应变数据，对于许多设计工况下应变可能超过200%的工程部件而言，是远远不够的。数据质量与一致性多个独立夹爪的同步性与摩擦阻力，使得测试设备存在难以消除且无法忽略的系统误差，影响力值测量精度。同时，试样装夹操作难度大、费力耗时，拉力的一致性高度依赖操作者经验，导致测试结果的复现性面临挑战。 最关键的影响在于仿真领域：材料等双轴拉伸试验的应变范围小，将直接导致无法准确拟合材料超弹性本构模型（如Yeoh、Ogden模型）的参数。本构模型的拟合，本质上是利用试验数据来“校准”一个数学公式。如果校准所用的数据（试验应变范围）远小于实际使用工况，那么在此范围之外的模型预测行为就等同于“无据可依”的外推（如下图所示），其准确性无法保证。 充气式等双轴拉伸的技术原理与优势充气式技术采用了一种截然不同的思路：通过施加均匀气压使圆形试样鼓胀，实现球面中心的纯等双轴变形状态。 大幅扩展的应变范围该技术能稳定实现200%以上的等双轴应变。对于硬度70HA以下的橡胶，最大应变不低于200%；对于70HA-90HA的较高硬度材料，也能达到不低于150%的应变。这为模型拟合提供了更宽广、更接近实际工况的数据基础。数据质量的提升避免了机械夹持带来的应力集中和边缘失效，试样的失效点通常发生在球面中心有效变形区域，不会引入装夹导致的材料缺陷，确保了在材料达到等双轴极限破坏强度前，都能采集到稳定的试验数据。同时，非接触式的应变测量（可搭配激光引伸计或带DIC功能的视频引伸计）进一步提升了变形数据的可靠性。应变范围如何直接影响非线性刚度仿真精度对于橡胶类材料，其应力-应变关系具有高度的非线性，尤其在经历大变形时，普遍会出现明显的“硬化效应”。仿真分析的精度，严重依赖于本构模型能否准确捕捉这一现象。模型校准与外推风险若仅依靠0-50%应变范围的等双轴数据，所拟合的模型完全无法预测材料在100%-200%应变下的硬化行为。用此模型进行大变形仿真，会严重低估结构刚度，可能导致产品在设计中产生过大的位移或密封失效风险。提升仿真置信度当等双轴测试数据能覆盖至200%甚至300%的应变时，本构模型的拟合就建立在“内插”而非“外推”的基础上。这意味着，对于绝大多数工程应用场景，仿真分析都是在经过校准的数据范围内进行，其结果的可信度将得到显著提升。 等双轴拉伸试验曲线与拟合曲线对比图总结测试技术的进步，核心在于更准确揭示材料力学行为。充气式等双轴拉伸技术突破了传统方法在应变范围和数据质量上的瓶颈，为仿真提供了更可靠的数据基础。来源：Endurica
