基于Fluent轴承热流耦合仿真全解析

在机械传动系统中，轴承的发热与散热直接决定设备运行稳定性与使用寿命。

本案例基于Fluent 热流耦合仿真，完整还原轴承-轴-法兰-空气域的多物理场计算过程。

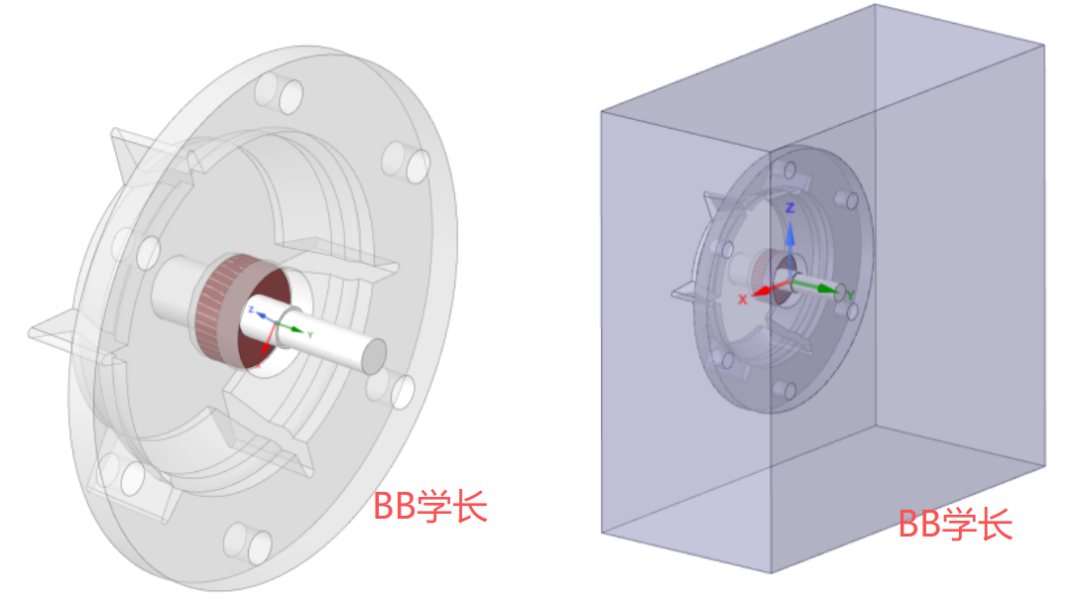

为兼顾计算精度与效率，本次仿真截取核心部件作为研究对象：

• 研究主体：轴承 + 法兰 + 部分轴段
• 外部环境：建立200×400×400空气区域，模拟真实对流散热
• 建模思路：聚焦热传递核心路径，剔除非关键结构，大幅降低计算成本 通过精准的模型截取，既保留传热与流动关键特征，又让仿真更高效、更易收敛。

网格是仿真精度的 “地基”，本次采用专业工具Fluent Meshing处理：

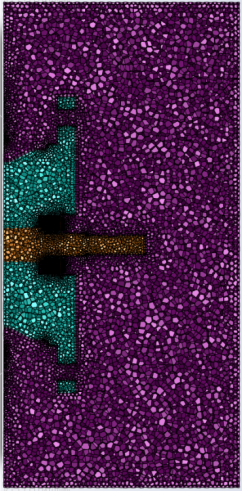

• 网格类型：多面体网格（适应性强、收敛快、边界层捕捉优秀）
• 网格总量：140 万（平衡计算速度与分辨率）
• 网格质量：最大扭曲度：0.7；最小正交质量：0.3

本次仿真严格按照工程实际设定边界与载荷，所有关键参数清晰列出： 交界面：固体 — 流体区域设置热流耦合交界面，实现热量双向传递

• 热源加载：轴承发热以热源密度施加，总发热功率20.53W
• 外部边界：空气域外侧为压力出口，模拟自然对流
• 环境条件：环境温度25℃
• 对称约束：模型右侧设对称边界，减少计算域
• 接触假设：固体间接触良好，忽略接触热阻

经过稳定迭代计算，轴承系统的温度场、压力场、速度场全部清晰呈现：

温度场分布（核心指标）

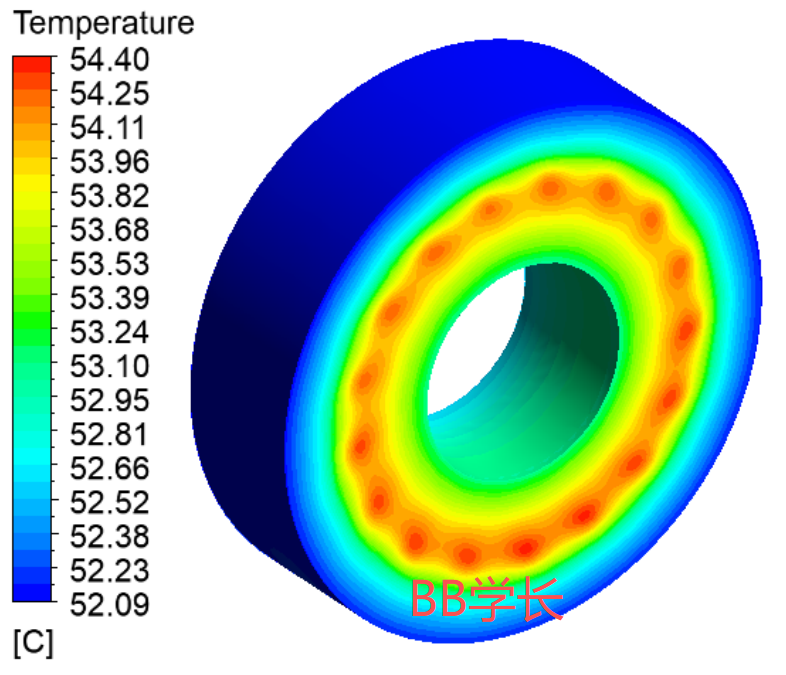

• 轴承整体温度：52.09℃ ~ 54.40℃

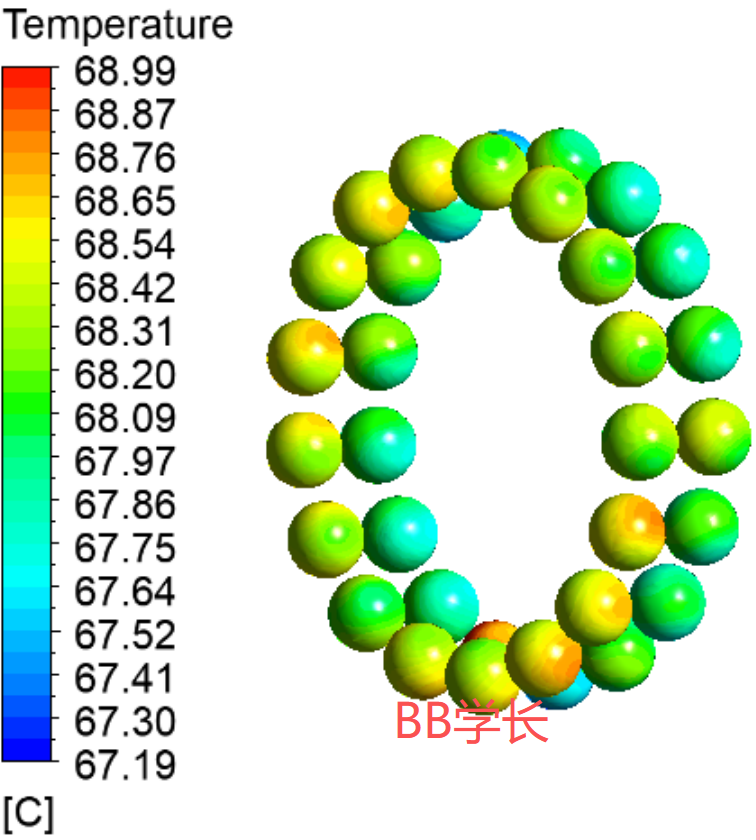

• 滚珠温度：67.19℃ ~ 68.99℃（发热核心区）

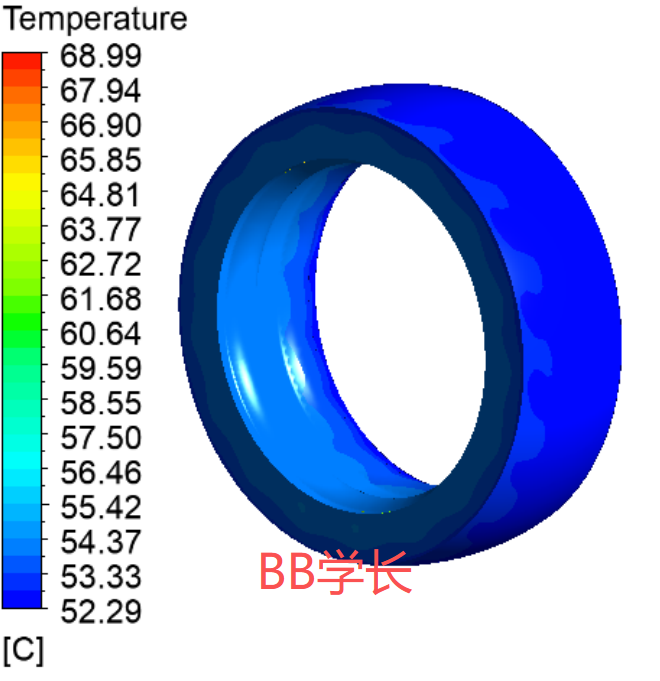

• 油腔温度：52.29℃ ~ 68.99℃（沿程明显梯度）

温度集中在滚珠与油腔区域，符合轴承摩擦生热 — 油膜传热 — 空气散热的物理规律。

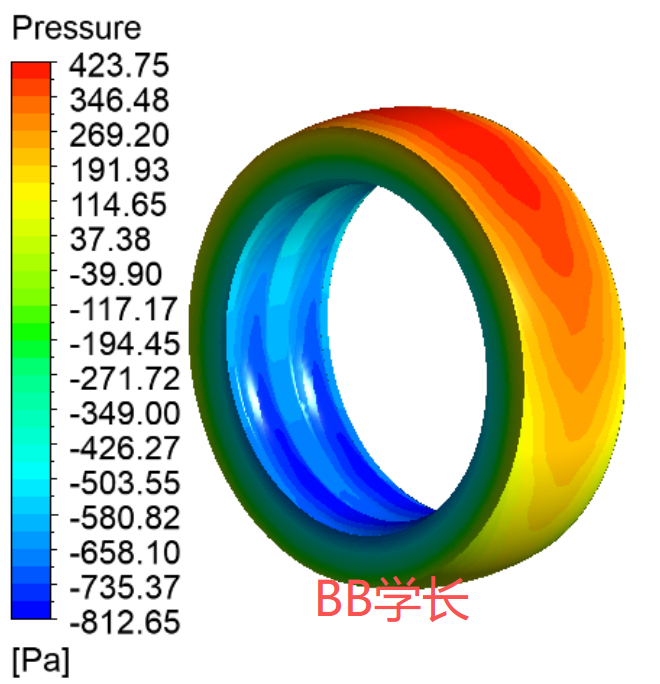

压力范围：-812.65Pa ~ 423.75Pa 分布特征：呈现明显压力梯度，与转速、油液流动状态匹配 工程意义：可用于评估润滑、气蚀、密封可靠性

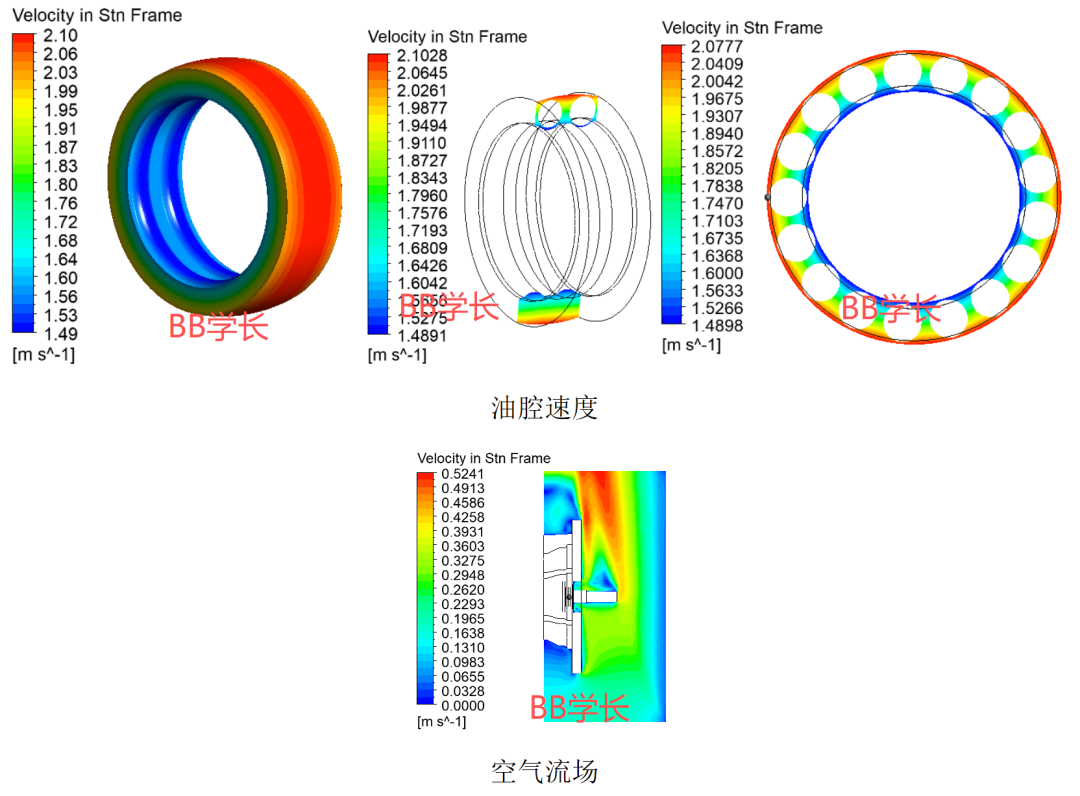

1. 速度场分布 油腔速度：1.49m/s ~ 2.10m/s 空气域速度：0 ~ 0.52m/s（自然对流为主） 流动特征：轴承旋转带动油液运动，驱动周围空气自然散热

本案例为全流程可复现的工程级仿真案例，覆盖：

建模 → 多面体网格 → Fluent 设置  → 后处理 → 完整报告输出

适合人群：

• 电机设计 / 热管理工程师
• 研究生 / 本科生毕业设计
• 企业项目仿真支撑
• 期刊 / 专利仿真成果定制 SYFM_004
