电池包热管理仿真全流程解析：从需求到报告，如何精准把控仿真质量？

5月前浏览1620

在新能源汽车与储能产业的爆发式增长下，动力电池包的热管理设计已成为决定系统安全性、寿命及效率的核心环节。从客户需求到最终的仿真报告，这不仅仅是一个按部就班的操作流程，更是一场关于“电化学-热-流体”多物理场耦合的精密计算。本文将深入解析电池包热管理仿真的全流程，并探讨如何科学地评判仿真过程的质量与结果的准确性。

电池包热管理仿真的起点并非软件操作，而是对需求的深度解构。在需求分析阶段，工程师需与客户、产品经理及系统团队紧密协作，明确仿真目的与评价指标。这不仅涉及GB38031、UN38.3等强制性法规标准，更需覆盖全生命周期的复杂工况。例如，需明确电芯在不同荷电状态、不同倍率下的产热特性，以及夏季高温快充、冬季低温冷启动等极端场景。对于液冷系统，还需界定是采用串联还是并联回路，因为并联回路虽然能有效减小单体电池间的温差，但其流道设计的复杂性远高于串联回路。

进入几何处理阶段，结构工程师输出的3D数模往往包含大量非热学特征。基于CFD的仿真逻辑，必须进行针对性的简化。这包括删除不影响流场和温度场的小圆角、小孔，同时保留流道内的扰流柱、翅片等关键换热特征。对于薄壁结构，如电池包壳体，可采用壳体导热模型进行降维处理，以在保证精度的前提下大幅降低计算成本。值得注意的是，CFD仿真对几何接触的处理比结构仿真更为严格，必须确保流体域与固体域之间的接触面拓扑关系正确无误。

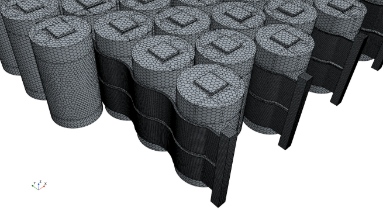

网格划分是决定计算精度与效率的“胜负手”。不同于结构仿真通常采用四面体或六面体网格，CFD热管理仿真常采用多面体或切割体网格，其网格量级通常在1000万至3000万之间。在流体域，必须生成边界层网格以捕捉壁面附近的温度梯度，确保无量纲壁面距离值处于湍流模型的合理范围内。而在固体域，特别是电芯内部，需考虑其各向异性的导热特性，网格划分需配合正交各向异性材料属性的定义。

材料属性的定义是仿真的灵魂。在热管理仿真中，电芯不再是均质体，其在X、Y、Z方向的导热系数差异巨大，必须准确输入正交各向异性参数。同时，导热胶、相变材料等关键介质的热物性参数，如随温度变化的比热容、潜热特性等，也需精确标定。特别是接触热阻，它直接受装配压力影响，是仿真中最易被忽视却对结果影响最大的参数之一。

边界条件的设置则构建了仿真的物理环境。这包括定义冷却液的入口质量流量与温度、出口静压，以及电池包外表面的对流换热系数。更为关键的是热源的定义，现代仿真倾向于采用一维耦合的方式，将系统仿真软件计算出的实时产热功率映射到三维模型中，或通过查表法输入产热率图谱，以实现电-热双向耦合的高精度模拟。

求解计算阶段，选择合适的湍流模型至关重要。对于液冷流道内的高雷诺数流动，通常推荐使用Realizable k-epsilon或SST k-omega模型，以准确预测流阻与换热系数。在计算过程中，需严密监控能量方程与动量方程的残差，确保其收敛至10的负6次方或更低量级，并验证系统的能量守恒，即总产热量应近似等于流体带走热量与系统内能增加量之和。

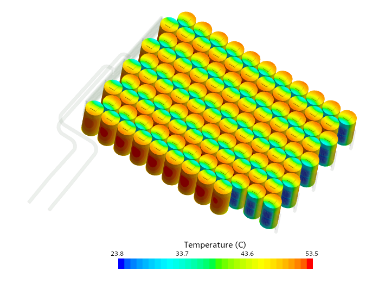

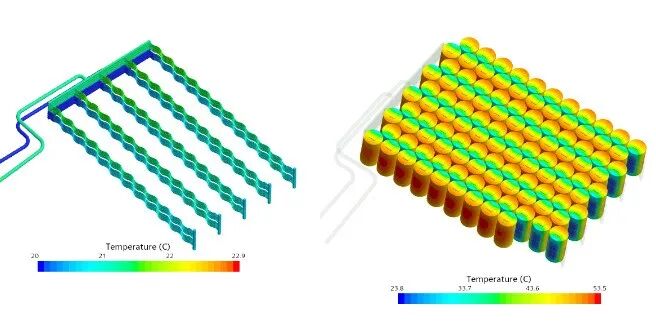

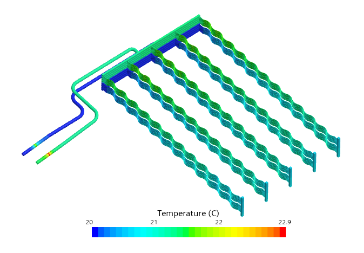

结果分析阶段，工程师需从海量的云图与曲线中提取关键信息。评价指标不仅包含模组内的最高温度，更关注单体电池间的最大温差，优秀的设计通常要求将温差控制在3℃以内。此外，冷却回路的压降特性直接决定了水泵的选型与寄生功耗，也是分析的重点。

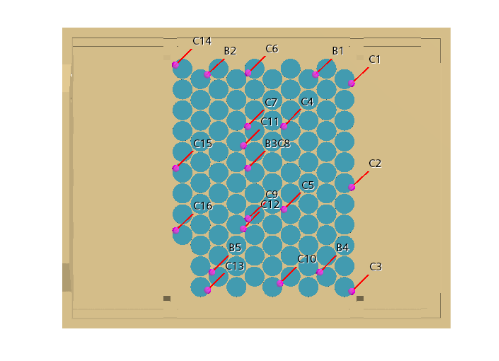

然而，得到结果仅仅是第一步，如何评判仿真过程的质量及结果的准确性，才是检验工程师水平的试金石。首先是网格无关性验证，通过建立粗、中、细三套网格进行对比，若关键监测点的温度与压降变化幅度小于2%，方可认为网格质量达标。其次是过程监控，除了残差曲线，还需检查物理量的稳定性，确保没有出现非物理的流速极值或温度异常。

最为关键的验证环节是实验对标。仿真模型必须经过台架试验或实车测试数据的修正。通过对比仿真与实验的升温曲线斜率、最高温度绝对值及流阻特性，来反向修正接触热阻、对流换热系数等不确定参数。一般而言，温度误差控制在2℃至3℃以内，压降误差小于10%，即认为模型具有较高的置信度。此外，文档管理也是质量控制的重要一环，保留所有的模型文件、计算日志与参数设置，确保每一次迭代都可追溯，为后续的设计优化提供坚实的数据支撑。
