Halbach充磁在Maxwell中的仿真实现
1 Halbach介绍
海尔贝克（Halbach）充磁指的是按照海尔贝克阵列（HalbachArray）的特定规律对永磁体进行充磁，这是一种能通过巧妙的磁铁排列来“操纵”磁力线的先进技术，它的核心原理和特点如下；
1.1 核心原理-单边磁场效应
Halbach阵列由美国学者Klaus Halbach于1979年提出。它通过将径向充磁和切向（或平行）充磁的永磁体按照特定顺序排列组合，产生一种独特的物理现象——单边磁场（One-sided Flux）；
一边增强：阵列一侧的磁力线被显著增强，磁场强度大幅提升；
另一边抵消：另一侧的磁力线则几乎被完全抵消，形成自屏蔽效果；
1.2 主要优势：高性能、轻量化

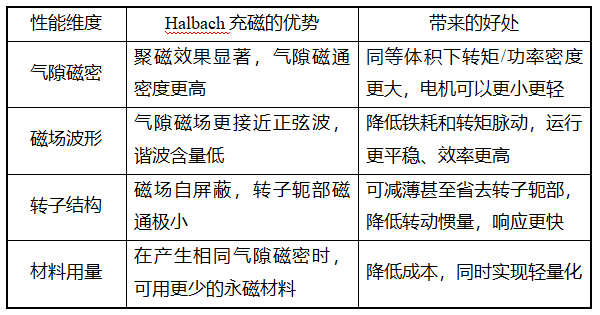

在永磁电机中应用Halbach充磁阵列，相比传统径向或平行充磁，具有多项显著的电磁性能优势；
1.3 工艺难点：制造与装配
尽管性能优越，Halbach充磁在制造上面临挑战，这也是其成本较高的主要原因；
传统方式（先充磁后组装）：将已充磁的不同磁块按极性要求组装。由于磁块间吸斥力极强，装配难度大、精度要求高，常需专用模具，不适合大批量生产；
新技术（先组装后充磁）：将未充磁的永磁体材料按结构组装好，再通过特制的充磁线圈对其整体一次性充磁。这种方式简化了工艺，更适合自动化生产，是当前的研究热点；
1.4 应用与总结
Halbach充磁技术因其独特的优势，被广泛应用于对性能要求极高的领域：
高端电机：机器人关节、无人机电机、高速主轴电机；
精密设备：核磁共振设备（MRI）、磁悬浮列车；
特种电机：无铁心轴向磁通电机（如PCB定子电机）、直线电机；
总结：Halbach充磁是一种利用特定磁体排列来实现“单边磁场”的技术，能以更小的体积和重量产生更强的磁场和更正弦的波形，是追求高功率密度、高效率、低转矩波动的先进电机方案，但其复杂的制造工艺是主要挑战。
2 Halbach充磁
2.1 不连续Halbach矩形永磁体

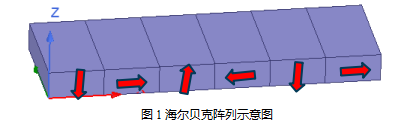

海尔贝克阵列示意图：磁场在上方聚焦，上方磁场强，下方磁场弱；
图1 海尔贝克阵列示意图

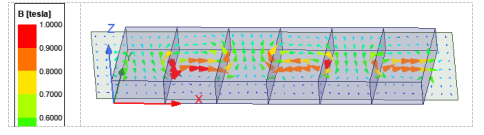

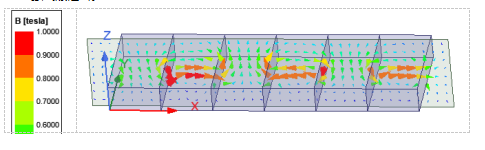

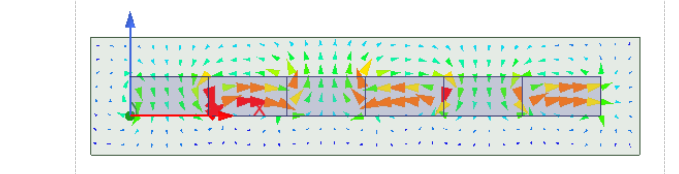

Maxwell中仿真磁密分布云图如下图所示，可以明显看出，磁场在永磁体上方一侧呈聚磁状态，在下方一侧呈削弱状态。对于永磁直线电机而言，正常情况下永磁体下方会存在一个转子轭，充当导磁的回路，如果采用Halbach充磁，由于永磁体下方磁场弱，因此转子轭可以做的很薄，甚至可以取消，而在上方一侧，可以显著增强气隙磁密。
.2 不连续Halbach圆柱永磁体
2.2.1 外侧聚磁

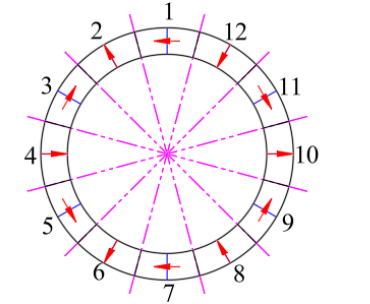

圆柱体永磁阵列示意图；
洋红色线条为每块永磁体的分界线，蓝色线条（其中一半与红色线条重合）为每块永磁体的几何中心线，红色线条及箭头为每块永磁体的充磁方向；
磁场向径向外侧聚焦，外侧磁场强，内侧磁场弱；
图3 圆柱体永磁阵列示意图
每块永磁的充磁方向为：以最上方永磁体为编号1，逆时针方向编号；

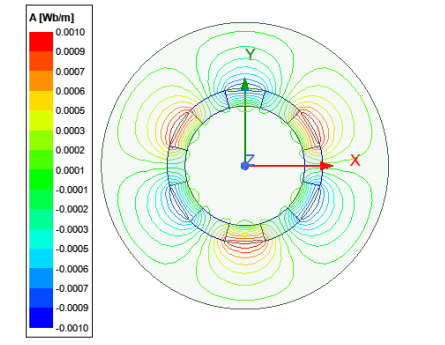

Maxwell中仿真结果如下图所示，从磁力线分布云图可以看出，磁场显然在磁环外侧聚焦，内侧削弱，适用于内转子、外定子永磁电机；
图4 磁场向外侧聚焦
2.2.2 内侧聚磁

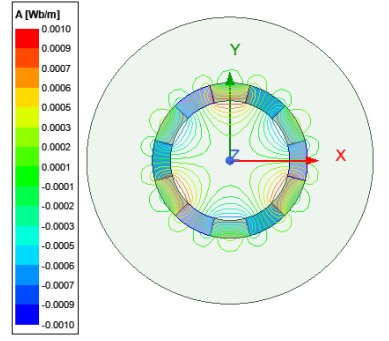

改变永磁体2、4、6、8、10、12的充磁方向，使其反向，便可以得到磁场向内聚焦的永磁体圆环，仿真结果如下图所示，适用于外转子、内定子永磁电机
图5 磁场向内侧聚焦
2.3 连续Halbach圆柱永磁体
2.3.1 外侧聚磁

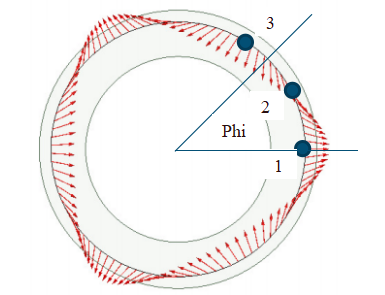

连续Halbach充磁示意图如下图所示，永磁体为一整个圆环，充磁方向按照正弦规律变化；
图6 磁场向外侧聚焦
采用圆柱坐标系；

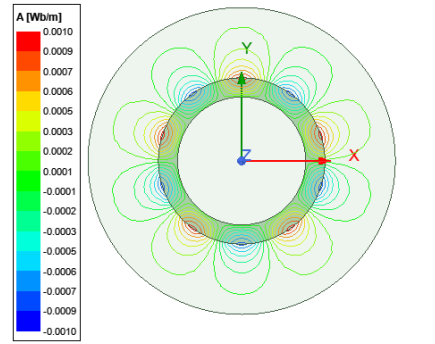

在Maxwell中直接用函数来定义R轴和Phi轴的充磁方向，下图为5对极的连续Halbach充磁圆环的磁力线分布图，适用于内转子、外定子永磁电机；
图7 磁场向外侧聚焦-5对极

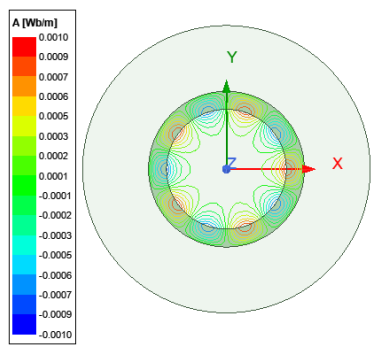

将R轴和Phi轴的充磁方向函数互换，便得到磁场向内聚焦的永磁体圆环，适用于外转子、内定子永磁电机；
图8 磁场向内侧聚焦-5对极
